HMS Princess Royal (1911)

HMS Princess Royal (1911)

Перейти к: навигация, поиск

Линейный крейсер
HMS Princess Royal

Линейный крейсер | ВМС Великобритании
Служба
Великобритания
Исторические данные
02.05.1910 г. Заложен
29.04.1911 г. Спущен на воду
12.09.1912 г. Выход на испытания
14.11.1912 г. Введен в строй
03.1922 г. Выведен из боевого состава
08.1923 г. Сдан на слом
Общие данные
26 350 / 30 084 т. Водоизмещение
(стандартное/полное)
213,4 / 27,0 / 8,5-9,5 м. Размерения
(длина/ширина/осадка)
ЭУ
Экипаж
985 чел. Общая численность
Бронирование
229-102 / мм. Пояс/борт
25+25/31 мм. Палуба
102 / 102 мм. Траверз
(носовой/кормовой)
229-203 мм. Барбеты
229 / 229 / 203 / 89-108 мм. Башни ГК
(лоб/бок/тыл/крыша)
254 мм. Боевая рубка
63 мм. Румпельное отделение
Вооружение

Артиллерийское вооружение

Минно-торпедное вооружение

Однотипные корабли

HMS Lion


HMS Princess Royal (рус. «Принцесс Ройал») — второй корабль серии линейных крейсеров типа Lion ВМС Великобритании. За счет увеличения размеров, крейсера несли 343-мм орудия и были защищены 229-мм бронепоясом. В ходе Первой Мировой войны HMS Princess Royal участвовал в первом бою в Гельголандской бухте, бою у Доггер-банки, Ютландской битве. В соответствии с решениями Вашингтонского договора, в 1922 году исключен из состава флота, и в 1923 году сдан на слом.

Проектирование и постройка

Основная статья: История создания линейных крейсеров типа Lion
Основная статья: Постройка линейных крейсеров типа Lion
Линейный крейсер HMS New Zealand типа Indefatigable, 1912 г. Современная реконструкция
Линейный крейсер HMS Indefatigable. Колоризированное фото

Прежде чем покинуть пост Первого морского лорда, адмирал Фишер сделал важный шаг: настоял на закладке линкоров типа Orion, вооруженных не 305-мм, а 343-мм орудиями главного калибра - первых сверхдредноутов. Одной из причин этого стала невозможность улучшения боевых характеристик 305-мм орудий[1]. Дальнейшее совершенствование орудий было возможно только при условии увеличения калибра. В своей секретной записке от 18 марта 1908 года Фишер отмечал:

« Замена 12-дюймового калибра 13,5-дюймовым приведет к росту водоизмещения не более чем на 2000 т. При этом, по осторожным оценкам, вооруженный 13,5-дюймовыми орудиями линкор будет обладать на 50% более высоким весом залпа, чем HMS Dreadnought. Таким образом, ценой 10-процентного увеличения водоизмещения мы гарантируем 50-процентное увеличение веса залпа... »

Программа 1909 года предполагала постройку двух новых линейных крейсеров. Первоначально предполагалось, что они станут модернизированным вариантом HMS Indefatigable[2], но появление линкоров с 343-мм орудиями главного калибра подтолкнуло к созданию их «крейсерской» версии. Как и в случае с предыдущими британскими кораблями этого класса, в качестве определяющего фактора выступила скорость - 27 узлов. Уделили внимание и усилению бронирования. В сравнении с первой и второй сериями линейных крейсеров, толщину главного броневого пояса решили увеличить с 152 до 229 мм. Все три перечисленных выше фактора вели к значительному росту водоизмещения (на 7600 т), поэтому в ходе проектирования конструкторам пришлось преодолеть «психологический барьер» - впервые водоизмещение линейного крейсера оказалось больше, чем у линкора.

Постройку HMS Lion поручили казенной верфи в Девонпорте, строившей до этого HMS Indefatigable. На строительство однотипного с ним HMS Princess Royal 7 августа 1909 года объявили тендер, который выиграла фирма «Vickers». Ей же предстояло изготовить и паровые турбины для обоих кораблей.

HMS Princess Royal заложили 2 мая 1910 года. Своим названием корабль обязан принцессам королевской крови. Он стал пятым по счету носителем этого имени в Королевском флоте. Предыдущий - 91-пушечный винтовой линейный корабль 1-го ранга - был спущен на воду в 1853 года.

Стапельный период продолжался около 12 месяцев. На состоявшейся 29 апреля 1911 года церемонии спуска присутствовало руководство фирмы «Vickers», а также вице-адмирал Джеймс Гудрич, контр-адмирал Чарльз Бриггс, военно-морские атташе Японии, Австро-Венгрии, России, Германии, Италии, Швеции и США. Крестной матерью корабля стала принцесса Луиза. Водоизмещение HMS Princess Royal при спуске на воду составило 10500 т, из которых на корпус приходилось 8828 т, установленную часть энергетической установки - 280 т, бронирование - 972 т, другое оборудование - 420 т. Для достройки на плаву потребовалось 18 месяцев, и в сентябре 1912 года корабль вышел на испытания.

Стоимость постройки в сравнении с HMS Lion оказалась немного меньше и составила 1 955 922 ф. ст. Орудия обошлись в 120 300 ф. ст. Полная стоимость - 2 076 222 ф. ст. (78,8 ф.ст. за тонну).

  • Спуск на воду крейсера HMS Princess Royal. Верфь «Vickers» в Барроу, 29 апреля 1911 г.

  • Спуск на воду крейсера HMS Princess Royal. Верфь «Vickers» в Барроу, 29 апреля 1911 г.

  • Линейный крейсер HMS Princess Royal в достройке на верфи «Vickers», 1912 г.

  • HMS Princess Royal в достройке на верфи «Vickers», 1912 г. Слева корпус спущенного на воду японского линейного крейсера IJN Kongo.

Корабль Герб Строитель Заложен Спущен
на воду 		Вступил
в строй 		Судьба
HMS Princess Royal
 «Vickers», Барроу 02.05.1910 29.04.1911 14.11.1912 Продан на слом 12.1922

Описание конструкции

Корпус

Основная статья: Корпус линейных крейсеров типа Lion
Линейный крейсер HMS Lion после перестройки, 1912 г. Современная реконструкция

Корпус линейных крейсеров типа Lion был высокобортным, с традиционными для британского кораблестроения того времени протяженным полубаком, выступающим форштевнем без ярко выраженного таранного профиля и крейсерской кормой. Способ связей клепаной конструкции корпуса - смешанный набор поперечных шпангоутов и продольных стрингеров. Водонепроницаемыми переборками он разделялся на 22 основных отсека. Двойное дно занимало 76% длины корабля. Для уменьшения качки имелись скуловые кили длиной 90,83 м.

Проектное нормальное водоизмещение линейных крейсеров типа Lion составляло 26350 т (после перепроектирования 26475 т) при средней осадке 8,07 м. Проектное водоизмещение в полном грузу составляло 30084 т при средней осадке 9,32 м. Наибольшая длина линейных крейсеров типа Lion составляла 213,36 м, по ватерлинии - 212,75 м, между перпендикулярами - 201,2 м, ширина - 27 м, осадка - 8,5-9,7 м. Увеличение осадки на 1 см соответствовало росту водоизмещения на 38,6 т. Высота надводного борта при нормальном водоизмещении в носовой оконечности составляла 9,14 м, на миделе - 7,62 м, в корме - 5,79 м. Полная высота борта на миделе составляла 16,15 м. Отношение длины к ширине составляло 7,9.

Бронирование

Основная статья: Бронирование линейных крейсеров типа Lion
Мидель-шпангоут линейных крейсеров типа Lion. Современная реконструкция

Общая протяженность 229-мм нижнего главного броневого пояса линейных крейсеров типа Lion из крупповской цементированной брони[3] составила 116 м, высота - 3,5 м. Он простирался от носовой боевой рубки до внутренней стороны барбета башни «Y». Верхний край располагался на уровне главной палубы на 2,59 м выше ватерлинии, нижний край при нормальном водоизмещении уходил под воду на 0,91 м (в полном грузу эта величина возрастала до 1,07 м). По направлению к носу толщина уменьшалась до 152 мм на протяжении 14 м, затем и до 127 мм на протяжении 8,5 м, после чего толщина составляла 102 мм, и пояс заканчивался в 15,2 м от форштевня, где замыкался 102-мм броневым траверсом. По направлению к корме толщина пояса снижалась до 127 мм, затем до 102 мм. Пояс заканчивался в 22,3 м от кормового среза и также замыкался 102-мм броневым траверсом. Общая длина главного броневого пояса достигала 175,8 м, что составляло 82,6% длины корпуса по ватерлинии. Верхний броневой пояс располагался между главной и верхней палубами и имел ту же длину. В средней части он имел толщину 152 мм, в районе барбета башни «B» - 127 мм, а в районе барбетов башен «A» и «Y» и далее - до 102 мм. Верхний пояс так же замыкался 102-мм броневыми траверсами.

Линейные крейсера типа Lion имели две броневые палубы. Верхняя, толщиной 25 мм, простиралась на ту же длину, что и верхний броневой пояс; Нижняя своей горизонтальной частью располагалась на уровне ватерлинии, а ее скосы уходили к нижнему краю главного броневого пояса. На протяжении от носовой переборки до барбета башни «Y», а также на скосах ее толщина составляла 25,4 мм, от барбета башни «Y» до кормовой поперечной переборки (над кормовым погребом) достигала 31 мм,
Схема бронирования линейных крейсеров типа Lion. Современная реконструкция
от поперечных переборок до носовой и кормовой оконечностей толщина достигала 63 мм, а палуба приобретала карапасную форму, спускаясь к штевням до уровня нижней палубы.

Толщина лобовых и боковых плит башен главного калибра составляла 229 мм, задних стенок - 203 мм, крыши - 82-108 мм с уменьшением на задних скосах до 64 мм. В задней части башен толщина настила пола составляла 76 мм. Барбеты башен главного калибра имели внутренний диаметр 8534 мм. Толщина стенок над верхней броневой палубой составляла 203 мм (у башни «Y» над верхней палубой и башней «A» над палубой полубака - 229 мм), между верхней и средней палубами - 76 мм (у башни «Y» со стороны кормы - 102 мм). Противоминные орудия первоначально не имели защиты, но еще до начала Первой Мировой войны их прикрыли 51-мм щитами.

Носовая боевая рубка имела овальную в плане форму и стенки толщиной 254 мм (кормовая стенка 178 мм). Толщина настила пола достигала 102 мм, крыши и купола дальномера - 76 мм. Расположенная в районе кормовой надстройки боевая рубка управления торпедной стрельбой также прикрывалась 25,4-мм броней.

Вооружение

Основная статья: Вооружение линейных крейсеров типа Lion
Конструкция ствола 343-мм/45 орудия Мark V.
Цифрами обозначены: 1 - кожух, 2 - проволочная навивка, 3 - внутренняя труба, 4 - скрепляющие цилиндры, 5 - камора, 6 - казенник.

Главный калибр

Основная статья: 343-мм/45 орудие Mark V
Прием боезапаса на линейный крейсер HMS Lion, 1917 г.

Главный калибр линейных крейсеров типа Lion состоял из восьми 343-мм/45 орудий Mark V в четырех двухорудийных башнях модели Мark II. Орудие было разработано фирмой «Vickers» в 1909 и принято на вооружение в 1912 году, получив индекс Mark V. Ствол состоял из внутренней сталеникелевой трубы, основной трубы (трубы «А»), на которую по всей длине в несколько слоев наматывалось несколько километров стальной проволоки квадратного сечения, а с казенной части крепилось затворное кольцо, внешней трубы (трубы «В») и наружного кожуха. Затвор - поршневой, системы Веллина, имевший как гидравлическое, так и ручное запирание[4]. Цена одного 343-мм орудия составила 11 400 ф. ст., затвора - 1250 ф. ст.

Линейный крейсер HMS Princess Royal.

343-мм/45 орудие модели Мark V имело полную длину 15 900 мм (46,36 калибра), длину ствола - 15 431 мм (44,99 калибра), длину нарезной части - 12 943 мм (37,73 калибра) и вес - 76 102 кг без затвора, затвор - 1620 кг. Объем зарядной каморы - 322 литров. Ствол имел 68 нарезов постоянной крутизны - 1 оборот на 30 калибров. Рабочее давление пороховых газов в стволе - 3150 кг/см². Длина отката - 600 мм. Живучесть ствола - 220 выстрелов тяжелым снарядом, 450 - легким. Скорострельность - 2 выстрела в минуту в полигонных условиях тренированным расчетом, 1,5 выстрела в минуту в боевых условиях.

Прием боезапаса на линейный крейсер HMS Lion, 1917 г.

Выстрел 343-мм/45 орудия Мark V состоял из снаряда и зарядов, упакованных в шелковые картузы. Первоначально в боекомплекте 343-мм/45 пушек имелся только бронебойный снаряд модели APC Mark IIa с броневым наконечником («макаровским колпачком») с радиусом оживала в четыре калибра весом 574,5 кг и начиненный 18,91 кг лиддита[5] По результатам испытаний серийных 343-мм орудий, была разработана номенклатура более тяжелых снарядов весом 635 кг, по сравнению с первоначальными 567-574,5 кг.

Чуть позднее, уже после принятия на вооружение, в боекомплект 343-мм орудий вошли снаряды с радиусом оживала головной части в 8/16 калибра и одинаковым весом 567 кг:

305-мм снаряды: бронебойный APC Mark Хa, шрапнельный, полубронебойный CPC Mark VIIa.
  • APC 8/16crh - бронебойный снаряд с броневым наконечником, начиненный 13,4 кг шеллита[6];
  • CPC 8/16crh - полубронебойный (Common) снаряд с бронебойным наконечником, начиненный 53,3 кг черного пороха[7];
  • HE 8/16crh - фугасный снаряд, начиненный 80,1 кг первоначально лиддита, затем «TNT»[8];
  • Shrapnel - шрапнельный снаряд, начиненный стальной дробью.

К «тяжелым» 343-мм орудиям были приняты снаряды весом 635 кг:

  • APC Makrk Ia - бронебойный снаряд с броневым наконечником, длиной 1260 мм, начиненный 20,2 кг лиддита;
  • CPC - полубронебойный (Common) снаряд с бронебойным наконечником, длиной 1250 мм, начиненный 53,3 кг лиддита;
  • HE - фугасный снаряд, начиненный 80,1 кг первоначально лиддита, затем «TNT».
Продольный разрез 343-мм орудийной башенной установки линкоров типа Orion с указанием пути подачи снарядов. Цифрами обозначены:
1 - орудийная башня, 2 - гидравлический досылатель (прибойник), 3 - шахта элеватора для подачи снаряда (направляющая зарядника), 4 - затвор, 5 - камора ствола, 6 - станок, 7 - опорный подшипник цапфы, 8 - броневой колпак, 9 - телескопический прицел, 10 - 279-мм лобовая броня башни, 11 - ствол 343-мм орудия, 12 - опорный ролик орудийного ствола, 13 - броневой барбет башни, 14 - подаватели, 15 - карман заборника пороховых зарядов, 16 - пороховые заряды (кордит «MD»), 17 - нижнее погрузочное отделение для пороховых зарядов, 18 - ролики нижнего фиксирующего кольца, 19 - карман заборника снарядов, 20 - снаряд, 21 - снарядный погреб, 22 - нижнее погрузочное отделение для снарядов, 23 - пороховой погреб, 24 - направляющие для горизонтального перемещения боезапаса, 25 - подачная труба, 26 - гидравлический подъемник, 27 - рабочее перегрузочное отделение, 28 - элеватор для подачи снарядов, 29 - 279-мм тыльная броня башни[9], 30-орудийный стол..

Весной 1918 года на вооружение поступили т.н. «Greenboy» (окрашенные в зеленый цвет) - бронебойные снаряды APC Mark IVa («легкий») с бронебойным наконечником, весом 570,2 кг, начиненный 13,4 кг шеллита и APC Mark IIIa («тяжелый») с бронебойным наконечником, весом 639,6 кг, начиненный 15,0 кг шеллита[10]

Кроме того, к 343-мм орудиям имелся практический снаряд, представляющий собой бронебойный APC Mark IIa в инертном исполнении[11].

Полузаряд кордита «MD» для 305-мм орудий.

Полный заряд выстрела 343-мм/45 орудия Мark V состоял из двух полузарядов общим весом 133 кг для «легких» снарядов и 135 кг для «тяжелых», упакованных в шелковые картузы. Метательный состав - кордитный[12] порох марки «MD45»[13].

343-мм «легкие» снаряды имели начальную скорость - 787 м/с, «тяжелые» - 760 м/с. Дальность стрельбы бронебойными снарядами при максимальном угле возвышения 20° в корабельных башнях - 21 700 м (117,2 кабельтова). Согласно составленной по результатам испытаний таблицы бронепробиваемости, для бронебойных снарядов обоих весов она составляла 439 мм у дульного среза и 310-318 мм на дистанции 10 000 ярдов (9 144 м).

Для размещения силовой установки повышенной мощности, от кормовой возвышенной башни, как на супердредноутах, пришлось отказаться и линейные крейсера типа Lion получили только четыре 343-мм башни. Две передние орудийные башни «A» и «B» были линейно-возвышенные, в то время как третью «Q» расположили между второй и третьей дымовыми трубами, что впоследствии рассматривалось как недостаток из-за ограниченного сектора ведения огня (60° в нос и корму от траверза на оба борта). Тем более что вследствие этого расположения выявился другой недостаток в виде чередования погребов боезапаса и котельных отделений. Погреба боезапаса кормовых башен разместили в середине корпуса между двумя группами котельных отделений. Четвертую башню «Y» расположили намного ближе к корме, что обеспечило ей прекрасный сектор ведения огня. Обе носовые и кормовая башни имели сектор обстрела 300°, средняя башня «Q» - 240°. Высота осей стволов 343-мм орудий над ватерлинией составляла для башни «A» - 10 м, башни «B» - 12,95 м, башни «Q» - 9,45 м, башни «Y» - 7 м[14].

При проектировании башни за основу взяли двухорудийную башню 305-мм/50 орудий, причем диаметр погона удалось сохранить, а вес вращающихся частей увеличился на 60 т. Общий вес 343-мм башни Mark II составил 610 т[15]. Поворотная часть каждой башни вращалась на катках по погону, который крепился на опиравшейся на настил второго дна цилиндрической основе. Гидравлический привод обеспечивал вращение со скоростью 3 град./с. Максимальная скорость вертикальной наводки составляла 3 град./с. К моменту начала Первой Мировой войны для 343-мм орудий отсутствовали таблицы стрельбы при углах возвышения больше 15°21', что обеспечивало дальность стрельбы не более 101 кбт. Однако вскоре установили специальные «призмы возвышения», увеличивающие угол на 6°, что позволило поднять прицельную дальность на угол возвышения в 20°.

В мирное время боекомплект 343-мм/45 орудий Мark V линейных крейсеров состоял из 80 снарядов на ствол: 24 бронебойных, 28 полубронебойных, 28 фугасных и 6 шрапнельных. С началом Первой Мировой войны его увеличили до 110: 33 бронебойных, 38 полубронебойных и 39 фугасных. К 1916 году соотношение составляло 66 бронебойных, 22 полубронебойных и 22 фугасных снарядов, а после Ютландского боя рекомендовалось держать в погребах по 55 бронебойных и полубронебойных снарядов на ствол.

Сохранившееся 102-мм/50 орудие Mark VII в музее Окленда.

Вспомогательная артиллерия

Основная статья: 102-мм/50 орудие Mark VII
Основная статья: 47-мм/40 салютное орудие «Hotchkiss» Mark I
102-мм/50 орудие Mark VII в установке P.II.
Сохранившееся 102-мм/50 орудие Mark VII в музее Окленда.
Адмирал Пакинхэм на борту HMS Lion. 102-мм/50 орудия Mark VII носовой надстройки с левого борта.
47-мм/40 пушка «Hotchkiss» на испанском миноносце Torpedero №1, г.Тортоса 1916 г.

Вспомогательную артиллерию линейных крейсеров типа Lion составляли шестнадцать 50-калиберных 102-мм орудий Mark VII в установках P.IV (HMS Lion) или Р.II (HMS Princess Royal). 102-мм орудия размещались группами по восемь на носовой и кормовой надстройках. Одна пара орудий на носовой надстройке располагалась уровнем выше остальных. На нос и борт могло вести огонь по восемь орудий, в корму - четыре.

Орудие разработано в 1904 и принято на вооружение в 1908 году. Состояло из внутренней трубы, основной трубы, навитой на нее проволоки, внешней трубы, и кожуха, скрепляющего кольца, казенной втулки с винтовой резьбой для крепления затвора. Затвор - системы Велина. Вес орудия - 2126 кг, длина - 5295 мм (51,91 калибра), длина ствола - 5112 мм (50,18 калибра), длина нарезной части - 4359 мм (42,74 калибра). Скорострельность 6-8 выстрелов в минуту. Одноствольные тумбовые установки моделей P.II и P.IV имели ручные механизмы наведения. Углы вертикального наведения - -7°...+15° (модель P.II) или -10°...+15° (модель P.IV), горизонтального - 360°. Первоначально 102-мм орудия не имели прикрытия, затем установки прикрыли 51-мм броневыми щитами.

Линейный крейсер HMS Princess Royal. Носовая надстройка, 1912 г.

Для 102-мм/50 орудий Mark VII имелось три типа снарядов весом 14,6 кг: Фугасный, полубронебойный и шрапнельный, в 1917 году был принят на вооружение фугасный снаряд с трассером. Вес порохового заряда - 4,3 кг кордита «MD16». Начальная скорость 873 м/с, дальность стрельбы - 10 610 м при угле возвышения в 15°. Боекомплект составлял 150 выстрелов на орудие, против 100 на крейсерах типа Indefatigable, и первоначально состоял из 45 полубронебойных и 105 фугасных снарядов. Позднее рекомендовали иметь на каждое орудие 38 полубронебойных, 90 фугасных и 22 фугасных снаряда с ночным трассером. Во время Первой Мировой войны боекомплект возрос до 200 выстрелов на ствол.

Кроме того, линейные крейсера типа Lion, как и корабли типа Indefatigable, получили четыре салютных 47-мм/40 орудия «Hotchkiss» Mark I.

Торпедное вооружение

Основная статья: Торпеды Великобритании

Торпедное вооружение кораблей типа Lion состояло из двух бортовых 533-мм подводных торпедных аппаратов, расположенных впереди барбета башни «A»[16]. На надводных кораблях применялись 533-мм торпеды разработки «Armstrong» и «Hardcastle». Торпеда «Armstrong» имела длину 6,3 м, вес боевого заряда 130 кг, стоимость 750 фунтов стерлингов, «Hardcastle» соответственно 6,8 м, 130 кг и 1000 фунтов стерлингов. На дистанции до 5000 м (27 кабельтовых) скорость торпеды типа «Hardcastle» на 1 узел превосходила скорость изделия «Armstrong» и достигала на дистанции 1000 м (5 кабельтовых) 45 узлов, 2000 м (11 кабельтовых) 42 узлов, 5000 м (27 кабельтовых) 33 узла. На дистанции 6000-8000 м (32-43 кабельтова) разница скоростей достигала 4-7 узлов. Поскольку гироскоп торпед работал только 8 минут, то за наибольшую дистанцию следует принять 7000 м.

Управление огнем

Носовая надстройка с приборами управления огнем линейного крейсера HMS Princess Royal, 1912 г.

При вступлении линейных крейсеров типа Lion в строй приборы управления стрельбой центральной наводки установить не успели. Шесть дальномеров размещались по одному на каждой башне главного калибра, один в корректировочном посту на фор-марсе и один на кормовой надстройке. Управление стрельбой осуществлялось из передней боевой рубки и корректировочного поста.

К началу 1916 года на HMS Princess Royal смонтировали систему центральной наводки на фор-марсе. Тогда же на башни были установлены «призмы возвышения». Второй комплект приборов центральной наводки на кормовой надстройке был установлен в конце 1918 года.

К маю 1918 года планировали установить и приборы центральной наводки для противоминной артиллерии, но до конца войны этого так и не сделали. В конце 1918 года оба корабля получили зенитные дальномеры, установленные на корректировочных постах на фок-мачте.

В 1917-1918 гг. на мачтах установили указатели дистанции «range clocks» в виде больших циферблатов, стрелки которых показывали расстояние до кораблей противника, а для определения направления на противника вдоль нижней кромки башен «B» и «Y» были нанесены шкалы поворота «deflection scale».

Энергетическая установка и ходовые качества

Линейный крейсер HMS Princess Royal. Продольный разрез с размещением отсеков силовой установки. Копия подлинного чертежа
Основная статья: Энергетическая установка и ходовые качества линейных крейсеров типа Lion
Паровые котлы HMS Lion в цехе фирмы «Vickers» в Барроу перед установкой на крейсер.

Энергетическая установка линейных крейсеров типа Lion состояла из двух комплектов паровых турбин системы «Parsons», установленных в двух машинных отделениях. Каждый комплект включал турбину высокого давления переднего с дополнительной крейсерской ступенью и турбину заднего хода, а также турбины низкого давления переднего и заднего хода. Турбины высокого давления работали на наружные гребные валы, низкого - на внутренние. За машинными отделениями располагались два отделения главных конденсаторов. В них находились четыре холодильника с центробежными насосами, двумя отдельными воздушными насосами и прочими вспомогательными механизмами. Проектная мощность силовой установки составила 70 000 л.с.

Пар для турбин линейных крейсеров типа Lion вырабатывали 42 водотрубных котла «Yarrow» с трубками большого диаметра и устройствами для перегрева пара. Рабочее давление пара - 16,5 кг/см². Каждый котел оборудовался тремя одноструйными форсунками для сжигания нефти производительностью 136 кг/ч каждая и одним вентилятором для поддержания тяги.

Линейный крейсер HMS Princess Royal на ходовых испытаниях, 1912 г.

12 сентября 1912 года, на той же мерной миле, HMS Princess Royal при мощности турбин 78 803 л.с. и частоте вращения гребных валов 284,8 об/мин показал скорость в 28,5 уз. 3 января 1913 года провели дополнительный пробег, в ходе которого при сжигании в топках угля и нефти удалось на короткое время достичь мощности 84 700 л.с. вместо ожидаемых 90 000 л.с. 8 июля 1913 года на мерной миле в Полперро, при идеальных погодных условиях, HMS Princess Royal сделал шесть пробегов со средней скоростью 27,87 узлов, развив мощность 95 117 л.с.

На момент окончания постройки HMS Princess Royal был самым быстроходным линейным крейсером в мире.

Нормальный запас топлива линейных крейсеров типа Lion составлял 1000 т угля и 1135 т нефти. В максимальном варианте корабли могли принять на борт по 3520 т угля, что обеспечивало дальность плавания 3395 миль на скорости 16,75 узла или 1665 миль на скорости 24,5 узла. Если в дополнение к углю в топках сжигали и нефть, то дальность плавания возрастала до 4935 и 2420 миль соответственно. Максимальная дальность плавания 10-узловым ходом - 5610 миль.

Средства связи, обнаружения, вспомогательное оборудование

Основная статья: Средства связи, обнаружения, вспомогательное оборудование линейных крейсеров типа Lion

На длинном свешивающемся кормовом подзоре кораблей типа Lion были установлены два балансирных руля. Это улучшало поворотливость и снижало радиус циркуляции, но и делало корабли трудноуправляемыми при движении кормой вперед.

Офицеры линейного крейсера HMS Lion.

Каждый из линейных крейсеров типа Lion оснащался тремя бесштоковыми якорями Адмиралтейского типа весом по 7,62 т, одним бесштоковым якорем весом 2,13 т, а также четырьмя верпами весом по 254 кг.

Линейные крейсера типа Lion при постройке имели по восемь двойных прожекторов с диаметром зеркала 24 дюйма (61 см). Четыре располагались на носовом мостике, два - на платформе у кормовой дымовой трубы и два - на кормовой надстройке.

Крейсера оснащались тремя приемо-передающими радиотелеграфными станциями: Mk.I, Mk.II и ближнего действия типа 9.

Экипаж

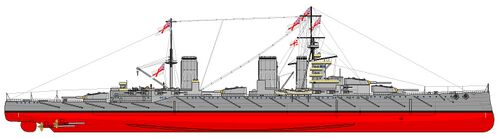

Линейный крейсер HMS Princess Royal, 31 мая 1916 г. Современная реконструкция
Линейный крейсер HMS Lion, конец 1916 г. Современная реконструкция

Схема размещения экипажа на кораблях типа Lion была аналогична кораблям первой и второй серий линейных крейсеров и отличалась от традиционной для британского флота. Так же, как и на HMS Dreadnought, офицерские каюты были оборудованы в носовой части, а каюты моряков рядового и старшинского состава - в кормовой. Такая схема размещения была выбрана по инициативе адмирала Фишера, считавшего, что каюты офицеров должны быть ближе к боевым постам на мостике и в боевой рубке. Новшество впоследствии было признано неудачным, и корабли типа Lion оказались последними с таким размещением экипажа, а в проекте следующего линейного крейсера HMS Queen Mary вернулись к традиционной схеме.

Численность экипажа линейных крейсеров типа Lion по штатам 1912 года составляла 985 человек, а при использовании корабля в качестве флагманского он возрастал до 1000 чел.

Окраска

Как и у большинства крупных кораблей британского военно-морского флота, за время службы их внешней вид неоднократно менялся. В 1912-14 годах крейсера в основном окрашивали в темно-серый, частично переходящий в светло-серый цвет. В 1914-17 годах окраска корпуса осталась только темно-серой. Подводная часть - темно-красная.

На протяжении Первой мировой войны на кораблях первой линии использовались различные типы камуфляжной окраски. Например, линейный крейсер HMS Lion некоторое время нес разноцветные пятна неправильной формы на бортах, надстройках и дымовых трубах. После боя у Доггер-банки, линейные крейсера, несущие службу в Северном море имели на борту темную полосу с прямоугольным изгибом для создания впечатления присутствия нескольких кораблей, расположенных борт о борт. Ее закрасили только в начале 1916 года.

Линейный крейсер HMS Lion, 1916 г. Виды справа и сверху. Современная реконструкция

Модернизации

Основная статья: 76-мм/45 орудие Mark I
Основная статья: 57-мм/40 орудие «Hotchkiss» Mark I
Основная статья: 40-мм/39 автомат Vickers

В 1913-1914 гг. на 102-мм противоминные орудия установили 51-мм броневые щиты - сначала на нижнюю носовую пару, а затем на остальные.

К началу Первой мировой войны однодревковые фок-мачты снабдили легкими опорами, а в 1915 году установили уже полноценные треногие фок-мачты. К началу 1916 года на HMS Princess Royal смонтировали систему центральной наводки на фор-марсе. Тогда же на башни были установлены «призмы возвышения». Второй комплект приборов центральной наводки на кормовой надстройке был установлен соответственно в конце 1918 года. К маю 1918 года планировали установить и приборы центральной наводки для противоминной артиллерии, но до конца войны этого так и не сделали.

57-мм/40 зенитное орудие «Hotchkiss» Mark I. Копия подлинного чертежа

В строй оба корабля вступили без зенитных орудий. В октябре 1914 года на HMS Princess Royal была установлена 6-фунтовая 57-мм/40 зенитка «Hotchkiss» Mark I. Установка модели Mark IC HA, весом 406 кг, имела углы возвышения -8°...+60°, снаряд весом 2,7 кг обладал начальной скоростью 538 м/с, скорострельность - до 20 выстрелов в минуту, максимальная досягаемость по высоте - 3000 м, боекомплект - 530 унитарных выстрелов.

В январе 1915 года на HMS Princess Royal добавили одну 76-мм/45 зенитку Mark I. Установка модели HA Marks II весом 2862 кг (из них 1020 кг само орудие), c углами возвышения -10°...+90°, имела унитарное заряжание и ручное наведение. Длина ствола - 3375 мм, нарезной части - 2980 мм. Вес выстрела - 12,8 кг, снаряда - 5,67 кг, начальная скорость снаряда - 762 м/с, максимальную дальность стрельбы - 9970 м (54 кабельтовых), эффективная досягаемость по высоте - 7160 мм, скорострельность - 12-14 выстрелов в минуту. Боекомплект - 300 выстрелов (впоследствии его уменьшили до 150 выстрелов).

76-мм/45 зенитное орудие Mark I.

В 1915-1916 гг. с обоих кораблей демонтированы противоторпедные сети. После Ютландского сражения на верхней палубе около барбетов всех башен, а также на нижней палубе около барбетов башен «B» и «Y» добавили 25,4-мм броневые плиты (общим весом 130 т). Тогда же на кормовой надстройке побортно установили одиночные 36-дюймовые прожекторы, а на кожухи дымовых труб нанесли черные и белые полосы камуфляжа.

В апреле 1917 года количество противоминных орудий уменьшили до 15, сняв с кораблей по одной 102-мм противоминной пушке, с HMS Princess Royal - правую кормовую. Снятое с HMS Lion орудие переделали в зенитное (модель HA Mark II с углами возвышения -10°...+60°) и установили на HMS Princess Royal, сняв обе 76-мм/45 зенитки.

Линейный крейсер HMS Princess Royal. На носовой башне код «PR». Колоризированное фото

В 1917-1918 гг. на мачтах установили указатели дистанции «range clocks» в виде больших циферблатов, стрелки которых показывали расстояние до кораблей противника, а для определения направления на противника вдоль нижней кромки башен «B» и «Y» были нанесены шкалы поворота «deflection scale». На носовой башне и квартердеке HMS Princess Royal белой краской нанесли идентификационный код «PR» для опознавания с воздуха.

В то же время оба корабля были оснащены башенками для прожекторов, за характерную форму прозванными на флоте «кофейниками» («coffee-box towers») - по паре с каждой стороны от кормовой дымовой трубы и третью пару у грот-мачты. Наверху такого «кофейника» размещался 36-дюймовый (91-см) прожектор, а в нижней части - пост дистанционного управления. Кроме того, на HMS Princess Royal пару 24-дюймовых прожекторов на кормовой надстройке также заменили 36-дюймовыми.

Самолет Sopwith «Camel» на башне «Q» линейного крейсера HMS Princess Royal, 1918 г.

В результате модернизаций к сентябрю 1917 года нормальное водоизмещение достигло 26 400 т, полное - 30186 т.

В начале 1918 года на башнях «Q» и «Y» смонтировали платформы для старта легких колесных самолетов Sopwith «Camel», причем на «Y» она была установлена раньше и приподнята над башней.

В конце того же года оба корабля получили зенитные дальномеры, установленные на корректировочных постах на фок-мачте, и козырек на носовую трубу.

40-мм/39 2-фунтовый автомат «Vickers».

В мае-июне 1919 года на оба корабля вернули по четыре 47-мм/40 салютных пушки «Hotchkiss» Mark I. На HMS Princess Royal 102-мм зенитку заменили обратно на две 76-мм Mark I и дополнительно установили два два 40-мм/39 автомата «Vickers» Mark II («пом-пом»). 40-мм автомат представлял собой смаштабированный 7,62-мм пулемет системы Maksim. Практическая скорострельность составляла 50-75 выстрелов в минуту 1,34 кг снарядами с начальной скоростью 585 м/с. Питание осуществлялось матерчатой лентой на 10 патронов. Одноствольная установка Mark II HA весила 711 кг, имела углы вертикального наведения - -5°...+80° и оснащалась ручными приводами наведения. Дальность стрельбы - 3 500 м, эффективная 1 100 м. В 1922 году их сняли.

Служба

Жетон члена экипажа линейного крейсера HMS Princess Royal
Аверс.
Реверс.

Заказ на его постройку выдали 15 ноября 1909 года, заложили 2 мая 1910 года на частной судостроительной верфи «Vickers» в Барроу-на-Фирнес, Биргенхем, там же изготовили его энергетическую установку. HMS Princess Royal являлся однотипным с HMS Lion и имел такие же тактико-технические данные[17].

14 ноября 1912 года HMS Princess Royal ввели в состав флота и зачислили в 1-ю эскадру крейсеров, с января 1913 года получившую наименование 1-й эскадры линейных крейсеров. В 1913 году на верхней стойке фок-мачты добавили длинные сигнальные реи. В составе 1-й эскадры линейных крейсеров Гранд-Флита HMS Princess Royal находился по август 1914 года и с начала 1915 по апрель 1919 года.

28 августа 1914 года в составе 1-й эскадры линейных крейсеров HMS Princess Royal принял участие в Первом бою в Гельголандской бухте против германских легких крейсеров и эсминцев.

Линейный крейсер HMS Princess Royal после ввода в строй, 1912 г.
Линейные крейсера HMS Tiger, HMS Princess Royal и, на дальнем плане, HMS Indomitable. 1913-14 гг.
Линейный крейсер HMS Princess Royal в Кронштадте. Справа эскадренный броненосец «Андрей Первозванный» и броненосный крейсер «Баян II». 1914 г.

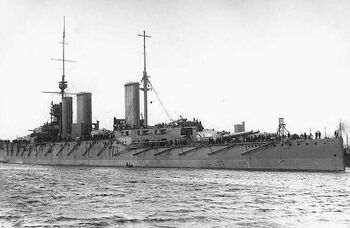

Линейный крейсер HMS Princess Royal.

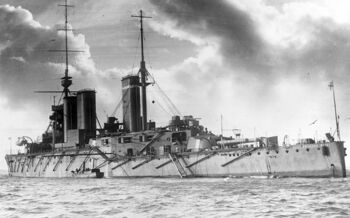

Линейный крейсер HMS Princess Royal.

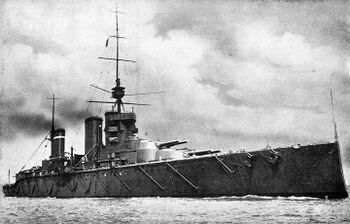

Линейный крейсер HMS Princess Royal.

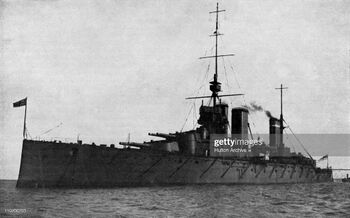

Линейный крейсер HMS Princess Royal.

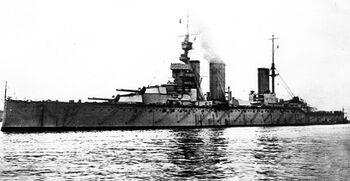

Линейный крейсер HMS Princess Royal.
Линейный крейсер HMS Princess Royal.
Линейный крейсер HMS Princess Royal.
Линейный крейсер HMS Princess Royal.
Линейный крейсер HMS Princess Royal.
Линейный крейсер HMS Princess Royal.
Линейный крейсер HMS Princess Royal накануне Ютландского сражения, май 1916 г.
Линейный крейсер HMS Princess Royal, 1917 г.
Линейный крейсер HMS Princess Royal, 1917 г.
Линейный крейсер HMS Princess Royal, 1917 г.
Линейный крейсер HMS Princess Royal, 1918 г.
Линейный крейсер HMS Princess Royal. Открытка.

В сентябре 1914 года HMS Princess Royal вывели из состава оперативного соединения британских линейных крейсеров и направили для встречи и эскортирования канадского конвоя с войсками, идущего в Великобританию. 28 сентября крейсер вышел из Кромарти и 10 октября в Северной Атлантике встретил конвой. 26 октября он вернулся в состав 1-й эскадры линейных крейсеров. Затем его снова направили для усиления эскадр в Северной Атлантике с целью перехватить и уничтожить эскадру адмирала фон Шпее в случае, если бы тот решил пройти в Атлантику через Панамский канал.

21 ноября HMS Princess Royal появился в Галифаксе. С 29 ноября он находился в качестве стационера в Нью-Йорке, затем перешел в Вест-Индию и базировался на Ямайке, Карибских островах и в зоне Панамского канала. В связи с уничтожением 8 декабря крейсеров эскадры адмирала фон Шпее HMS Princess Royal 19 декабря покинул Кингстаун и начал переход в Метрополию. В начале 1915 года он снова вернулся в состав 1-й эскадры линейных крейсеров, где стал флагманским кораблем.

В бою у Доггер-банки 24 января 1915 года HMS Princess Royal шел третьим в боевой линии британских крейсеров и на полной скорости следовал в кильватер HMS Lion и HMS Tiger, с трудом поспевая за ними, возможно, из-за неудовлетворительного качества своих винтов, либо из-за сильного обрастания днища за время его похода в Вест-Индию.

В этом бою HMS Princess Royal выпустил 176 бронебойных и 95 фугасных 343-мм снарядов (всего 271 снаряд или 30,8% боекомплекта), а также две шрапнели по дирижаблю «L-5». Его целью были сначала тяжелый крейсер SMS Blücher, а затем SMS Derfflinger. Он также произвел несколько залпов по немецкому эскадренному миноносцу SMS V-5. Точное количество его попаданий в SMS Blücher неизвестно, но можно учесть, по крайней мере, два попадания, включая и то, после которого SMS Blücher вышел из строя, а также одно попадание в SMS Derfflinger (1,1% выпущенных снарядов). В бою у Доггер-банки HMS Princess Royal не получил никаких повреждений и не понес потерь.

Во время Ютландского сражения HMS Princess Royal шел вторым в боевой линии соединения британских линейных крейсеров вице-адмирала Битти и нес флаг командующего 1-й эскадрой линейных крейсеров контр-адмирала Брока.

HMS Princess Royal вместе с HMS Lion вступил в бой с флагманским линейным крейсером SMS Lützow и некоторое время находился под обстрелом никем не обстрелянного SMS Derfflinger. С 17 ч.18 м., после временного выхода из строя HMS Lion, в течение некоторого времени его обстреливал SMS Lützow.

Значительную часть боя его закрывал пороховой дым артиллерийских залпов HMS Lion, и он смог израсходовать только 230 343-мм снарядов (26,1% боекомплекта), меньше, чем в бою у Доггер-банки. Его целью был, главным образом, SMS Lützow, хотя временами ему приходилось стрелять и по SMS Derfflinger, а в конце боя он стрелял по SMS Seydlitz и SMS Hannover, легким крейсерам SMS Regensburg и SMS Wiesbaden. HMS Princess Royal достиг трех попаданий в SMS Lützow, первое из них в 16 ч.00 м., и двух с дистанции около 9100 м (49 каб.) в SMS Seydlitz (2,2% выпущенных снарядов). Он также выпустил одну 533-мм торпеду в германские линкоры-додредноуты 2-й эскадры, но попаданий не достиг.

В свою очередь, HMS Princess Royal получил девять попаданий с SMS Derfflinger, SMS Markgraf и SMS Posen - одно попадание 280-мм и восемь 305-мм снарядами, потеряв 22 убитыми и 81 ранеными (после боя трое умерли от ран). Из них шесть попаданий 305-мм снарядами (все с SMS Derfflinger) пришлись в правый борт, а также два 305-мм снаряда и один 280-мм в левый борт. На корабле возникали многочисленные пожары. Снаряды пробили и серьезно повредили две опоры треногой фок-мачты, но корабль остался боеспособным.

Крейсер получил следующие повреждения: на некоторое время вышел из строя механизм горизонтальной наводки башни «A»; пробоину в левом борту около верхней палубы, разрыв этого снаряда причинил большие потери среди расчетов 102-мм орудий; башня «Y» вышла из строя; пробоину в левых запасных угольных ямах, пожар долго бушевал в этом районе, освещая ночью корабль, затем пламя удалось погасить.

Главный артиллерист SMS Derfflinger Фон Хаазе:

« В 15 ч.ЗЗ м. флагманский корабль линейный крейсер «Лютцов» повернул на юго-восток, за ним вторым последовал наш «Дерфлингер». Начался первый этап боя авангардов - «бег на юг». Неприятель также повернул на юг, и теперь обе колонны, постепенно сближаясь, устремились полным ходом в южном направлении. Мы поняли намерение вице-адмирала Хиппера - с боем навести неприятельские линейные крейсера на наши главные силы.

Я наблюдаю в перископ за неприятельскими кораблями, которые оказались новейшими британскими линейными крейсерами: их было шесть против наших пяти - почти равные силы. Теперь они перестраивались в одну кильватерную колонну могучими медленными движениями, как стадо допотопных гигантских животных. Сейчас же после поворота флагманского корабля, в 16 ч.35 м., на «Лютцове» взвился сигнал: «Разделение огня слева». Согласно этому сигналу на нашу долю пришелся крейсер типа «Лайон», как выяснилось впоследствии, «Принцесс Ройял».

15 ч.35 м. Поворачиваем вправо. Переключение для боя правым бортом. Крупная артиллерия - бронебойные снаряды. Направление на второй линейный крейсер слева. Скорость 26 узлов, курс юго-восток. У нашего противника две мачты, две широкие трубы, кроме того, узкая труба вплотную к фок-мачте.

15 ч.48 м. Раздается глухой звук залпа «Лютцова», и одновременно взвивается сигнал: «Открыть огонь». В ту же секунду я крикнул: «Прицел 15000 м (80 каб.). Залп!» Проходит почти 30 секунд, пока не раздается сигнал всех трех указателей падений снарядов. Падения хорошо легли по кучности, но вправо и большим перелетом. Стрельба велась по одному орудию в каждой башне - четырьмя снарядами в залпе. Часто случалось, что из-за изменения курса противника наш огонь становился недолетным или перелетным. Тогда я переходил на раздельное командование каждым залпом, пока снова не достигал накрытия.

После исчезновения погибшего крейсера «Куин Мери», я стал поворачивать свой перископ, разыскивая новую цель. К моему удивлению, я увидел слева еще два крейсера. Только теперь я понял, что все время обстреливал третий в строю крейсер, и что теперь «Лайон» снова стал головным. Нашей целью опять стал «Принцесс Ройял».

В 16 ч.27 м.15 с., через 1 минуту 5 секунд после последнего залпа по «Куин Мери», с дистанции 12200 м (60 каб.) был произведен первый залп по «Принцесс Ройял». Противник находился сейчас на кормовом курсовом угле, а мы шли переменными курсами, что видно из постоянно изменявшегося угла поворота башен. Управление огнем было затруднительно, каждый залп приходилось корректировать, выжидая всплески от падения снарядов, поэтому теперь залпы следовали через одну минуту.

В 16 ч.36 м. дистанция была 16800 м (90,5 каб.). Между тем мы увидели, что неприятель получил подкрепление из четырех линейных кораблей 5-й эскадры типа «Куин Элизабет». Их скорость почти равнялась нашей, а вес их снарядов был вдвое тяжелее веса наших. С громадной дистанции они открыли огонь, от которого мы спасались зигзагообразными курсами. С 16 ч.36 м. по 16 ч.45 м. мне не пришлось произвести ни одного выстрела артиллерией главного калибра.

С 16 ч.45 м. до 16 ч.50 м. «Дерфлингер» произвел 8 залпов из 305-мм орудий с дистанции 18000 м (97 каб.) по «Принцесс Ройял», вероятно, без особого результата.

»

Попадания в правый борт HMS Princess Royal в порядке от носа к корме были следующие:

  • Первый 305-мм снаряд попал в 152-мм броневой пояс, пробил броню, хотя дистанция составляла 14100 м (76 каб.) и угол встречи с броней 25-30°, и взорвался в 1,5 м от места удара в угольной яме. Удар этого и третьего снаряда временно вывели из строя дальномер типа «Argo» системы управления стрельбой центральной наводки на передней боевой рубке.
  • Второй 305-мм снаряд прошел через обшивку левого борта позади места попадания первого снаряда и взорвался в 6-7 м на 25,4-мм верхней палубе. В результате на расстоянии 2,4 м от места взрыва слегка сместилась 203-мм плита барбета башни «B». Легкие конструкции получили некоторые повреждения.

Третий 305-мм снаряд разорвался или разрушился в пробоине, образованной в 152-мм верхнем броневом поясе.

  • Четвертый 305-мм снаряд попал, вероятно, рикошетом и взорвался на стыке 152-мм и 229-мм бортовой брони.
  • Пятый 305-мм снаряд прошел через среднюю дымовую трубу, не взорвавшись.
  • Шестой 305-мм снаряд задел срез дула правого орудия башни «Q» и разорвался в воздухе в трех метрах от него. Ствол получил небольшие повреждения, но орудие продолжало стрелять.

Остальные три попадания, из них два 305-мм снарядами и одним 280-мм, пришлись в левый борт:

  • Первый 280-мм снаряд с линейного корабля SMS Posen прошел, не взорвавшись, через половину левой опоры фок-мачты в 6 м над полубаком, затем через переднюю дымовую трубу и задел край правой опоры фок-мачты, однако не перебил их полностью.
  • Второй 305-мм снаряд с линейного корабля SMS Markgraf с дистанции 11800 м (64 каб.) пробил 152-мм броневой пояс, образовав трещину длиной 5,2 м в главной палубе, отрикошетил вниз, сильно повредил переборки обоих помещений главных конденсаторов и взорвался в 16 м от места попадания ниже 25,4-мм верхней палубы, образовав в ней пробоину размером 1,8 х 1,8 м. На главной палубе воспламенилось некоторое количество кордита, рассыпавшихся из разбитых гильз 102-мм снарядов, и оба помещения главных конденсаторов наполнились едким дымом.
  • Третий 305-мм снаряд с линейного корабля SMS Markgraf, почти одновременно со вторым, попал под острым углом в 229-мм броню барбета башни «Y», отрикошетил, скользнул по 25,4-мм верхней палубе и разорвался на ней. В результате крупный осколок 229-мм брони барбета откололся и вдавился внутрь боевого отделения башни «Y», заклинив ее. Одновременно взрывом сместило и деформировало броневую плиту барбета. Взрыв нанес большие повреждения легким конструкциям кормовой надстройки.

В дополнение к этим повреждениям в самом начале боя прогнулась ось шестерни затвора на левом орудии башни «A». Это повреждение не могли исправить в течение 11 часов, в результате чего башня делала пропуски при стрельбе, поскольку огонь вело только правое орудие башни.

До 10 июня 1916 года HMS Princess Royal находился на ремонте в Розайте, после чего ушел в Портсмут и ремонтировался там с 13 июня по 10 июля. После ремонта, 15 июля 1916 года крейсер снова появился в Розайте и присоединился к эскадре линейных крейсеров. 17 ноября HMS Princess Royal принял участие во Втором бою в Гельголандской бухте.

С апреля по октябрь 1919 года HMS Princess Royal находился в составе Атлантического флота. С лета 1920 года крейсер перевели в состав резервного флота в Розайте. Летом 1920 года англичане предложили Чили купить его, но те предложение отклонили. 28 февраля 1922 года на нем подняли флаг командующего морскими силами шотландского побережья.

В марте в Розайте, согласно Вашингтонгскому договору по сокращению вооружений, его внесли в список кораблей, подлежащих списанию. Крейсер продали на слом компании по разделке кораблей и судов, созданной специально для утилизации линкора HMS Agincourt, линейных крейсеров HMS Princess Royal и HMS New Zealand. 13 августа 1923 года его перевели на верфь этой компании для разборки.

Командиры корабля

Звание Ф.И.О. Период
Кэптен[18] Осмонд де Брок август 1912 г. - март 1915 г.
Кэптен Уолтер Коэн март 1915 г. - июль 1917 г.
Кэптен Джон Келли июль 1917 г. - 1919 г.

Примечания

  1. ↑ Последняя модель 12-дюймового орудия - 50-калиберное Mark XI, ввиду применения устаревшей «проволочной» конструкции ствола, имело сильные вибрации при выстреле, обуславливавшее чрезвычайно большое рассеивание снарядов начиная уже со средних (6000-8000 м) дистанций боя. Шесть линкоров, вооруженных 305-мм/50 орудиями Mark XI выпустили за время Ютландского сражения 509 снарядов, добившись лишь пяти, возможно шести, попаданий. Скрепленная конструкция стволов, применявшаяся в Германии, России, Франции, САСШ и др., была легче, дешевле в производстве, имела лучшую продольную прочность, позволявшую делать 52-калиберные стволы: русские 305-мм и 356-мм орудия периода Первой Мировой войны, немецкие 380-мм и 406-мм орудия периода Второй Мировой войны и др. Стволы же среднего калибра достигли относительной длины даже в 60 калибров - немецкое 203-мм, японское 155-мм орудия.
  2. ↑ Примечательно, что о грядущей постройке второго и третьего кораблей типа Indefatigable, HMAS Australia и HMS New Zealand, еще никто и не подозревал.
  3. ↑ К началу двадцатого века первый вариант брони Круппа устарел после разработки цементированной брони - Krupp cemented armour, Krupp cemented steel, K.C. armor, KC или KCA. Процесс производства остался в основном тем же, с небольшими изменениями в составе сплава: углерод - 0,35%, никель - 3,90%, хром - 2,00%, марганец - 0,35%, кремний - 0,07%, фосфор - 0,025%, сера - 0,020%. Броня KCA сохраняла закаленную лицевую поверхность крупповской брони за счет применения углекислого газа, но также сохраняла гораздо большую волокнистую эластичность на задней части листа. Повышенная эластичность значительно снижает вероятность образования сколов и трещин при обстреле, что является ценным качеством во время длительных боев. Баллистические испытания показали, что в других отношениях броня KCA и ранняя броня Круппа были примерно равны.
  4. ↑ Кроме технологических сложностей, основным недостатком проволочного способа скрепления ствола являлась его малая продольная прочность. К тому же изготовленные таким образом стволы получались значительно более тяжелыми, чем имеющие скрепленную конструкцию - из насаживаемых в горячем состоянии друг на друга стальных труб (т.н. колец).
  5. ↑ 2,4,6-Тринитрофенол (пикриновая кислота) - химическое соединение с химической формулой - C6H2(NO2)3OH, нитропроизводное фенола. Желтое кристаллическое ядовитое вещество. Пикриновую кислоту и ее соли (пикраты) используют как взрывчатые вещества. Во Франции и Российской империи называлась мелинитом, в Великобритании - лиддитом, в Японии - шимозой. Бризантность примерно соответствует тротилу. При длительном хранении имеет склонность к разложению, а при пожарах - к самодетонации. Главным недостатком являлась преждевременная детонация снарядов при ударе о броню.
  6. ↑ Шеллит, «Shellite» представляет собой смесь пикриновая кислота и динитрофенол или гексанитродифениламин в соотношении 70/30 - 60/40. Шеллит был менее чувствителен к ударам чем лиддит, а также имел преимущество низкой точки плавления, что позволяло легко его плавить и заливать в снаряды во время производства.
  7. ↑ Ды́мный по́рох (также «чёрный порох») - исторически первое взрывчатое вещество, состоящее в основном из трёх компонентов: селитры, древесного угля и серы. Изобретён в Китае, в Средневековье. К 1890-м годам оказался почти полностью вытеснен из военной сферы более совершенными взрывчатыми веществами, а как метательное вещество уступил место различным видам бездымного пороха.
  8. ↑ TNT - тринитротолуол, тринитрометилбензол, тротил, тол - одно из наиболее распространённых бризантных взрывчатых веществ. Представляет собой желтоватое кристаллическое химически стойкое вещество.
  9. ↑ В ряде источников указывается 203-мм задняя стенка.
  10. ↑ В интернет-источнике указан черный порох, что крайне сомнительно.
  11. ↑ Вместо разрывного заряда снаряд начинялся песком соответствующего веса. Иногда добавлялась 200-300 гр пороховая шашка, для обозначения места падения снаряда.
  12. ↑ Кордит - название одного из видов нитроглицеринового бездымного пороха. В 1887 году в Великобритании Альфред Нобель разработал баллистит, один из первых нитроглицериновых бездымных порохов, состоящий в одном из последних вариантов из равных частей пороха и нитроглицерина. Баллистит был модифицирован Фредериком Абелем и Джеймсом Дьюаром в новый состав - кордит. Он также состоит из нитроглицерина и пороха, но использует самую нитрированную разновидность пороха, нерастворимую в смесях эфира и спирта, в то время как Нобель использовал формы, растворимые в данных смесях.
  13. ↑ Кордит «MD45» состоял из 65% нитроцеллюлозы (13,1% азота), 30% нитроглицерина и 5% жидкого парафина (вазелина). При длительном хранении, кордит был подвержен разложению, а затем и самовозгаранию, что привело к гибели в собственных базах нескольких крупных кораблей. Недостатком кордитных порохов является высокая температура и скорость горения: первая приводила к быстрому выгоранию стволов, вторая приводила к взрыву порохового погреба и гибели корабля в случае возгорания зарядов в нем, в отличие от немецких кораблей, которые горели, но не взрывались. Немецкие орудия, использующие медленногорящие пороха, имели, как минимум, на треть большую живучесть ствола по количеству выстрелов полным зарядом.
  14. ↑ На линейном крейсере HMS Indefatigable высота осей стволов орудий над уровнем нормальной ватерлинии составляла для башни «A» 9,7 м, башен «P» и «Q» - 8,5 м и башни «Y» - 6,4 м. На немецком крейсера SMS Moltke у носовой башни - 10,4 м, бортовых - 8,2 м и кормовых - 8,4 м и 6,0 м.
  15. ↑ Модель 343-мм башни Mark II* означает, что подъемные механизмы переделаны для использования «тяжелых» снарядов, Mark II** - на башни установлены т.н. «призмы возвышения», для обеспечения прицеливания до максимального угла возвышения орудий в 20°. Установками модели Mark II были оснащены линейные корабли типа Orion (кроме HMS Conqueror) и линейные крейсера типа Lion, установками Mark II* - линкоры типа King George V (кроме HMS Ajax) и крейсер HMS Queen Mary, установками Mark II** - корабли типа Iron Duke (кроме HMS Benbow), HMS Erin и крейсер HMS Tiger.
  16. ↑ На линейных крейсерах типа Indefatigable торпедные аппараты располагались позади барбета башни «Y»
  17. ↑ Во время переделки, на HMS Lion и еще находящемся в достройке HMS Princess Royal, произвели следующие работы: установленную при постройке треногую фок-мачту полностью демонтировали; переднюю дымовую трубу переставили на то место, где до этого первоначально располагалась треногая фок-мачта; установленную при постройке трубчатую грот-мачту диаметром 0,76 м демонтировали и в ее первоначальном виде перенесли в качестве фок-мачты на место передней дымовой трубы; на обоих кораблях изменили положение всех грузовых стрел; стеньгу прежней фок-мачты переставили на место грот-мачты; все дымовые трубы увеличили по высоте до 24,7 м над ватерлинией; площадку марса с постом наблюдения и корректировки стрельбы подняли выше и удлинили ее переднюю часть; установили бронированный кожух на вращающийся дальномер; капитанский мостик уменьшили в размерах, так что теперь он не слишком нависал над боевой рубкой; оборудовали казематы 102-мм орудий правого и левого борта; на башнях «B» и «Y» установили колпаки для управляющего стрельбой; дальномеры на башнях прикрыли бронированными кожухами; установили дополнительную радиостанцию ближнего действия.
  18. ↑ Соответствует званию «Капитан 1-го ранга» в ВМФ СССР/России.

Литература и источники

Ссылки

Литература

  • Friedman N. Naval weapons of World War one. — Barnsley, UK: Seafort Publishing, 2011. — EPub с. — ISBN 978-1-84832-100-7
  • Campbel J. Naval weapons of World War two. — Annapolis, Maryland, USA: Naval Institute Press, 1985/2002. — 406 с. — ISBN 0-87021-459-4
  • Roberts J. British battlecruisers: 1905-1920. — Barnsley, Great Britain: Chatham Publishing/Seaforth Publishing, 1997/2016. — 134 с. — ISBN 978-1-4738-8235-5
  • Мужеников В.Б. Линейные крейсера Англии. Часть 1. — «Боевые корабли мира». — С-Пб.: Арбузов В.В., 1999. — 132 с.
  • Мужеников В.Б. Линейные крейсера Англии. Часть 2. — «Боевые корабли мира». — С-Пб.: Арбузов В.В., 1999. — 84 с.
  • Паркс О. Линкоры Британской Империи. Часть 6: Огневая мощь и скорость. — СПб: ООО «Галея Принт», 2007. — 128 с. — ISBN 978-5-8172-0112-3
  • Паркс О. Линкоры Британской Империи. Часть 7: Эпоха дредноутов. — СПб: ООО «Галея Принт», 2008. — 116 с. — ISBN 978-5-8172-0132-1
  • Мужеников В.Б. Немецкие линейные крейсера Первой мировой. — «Война на море». — Москва: Яуза, Эксмо, 2018. — 176 с. — ISBN 978-5-9955-0992-9
  • Патянин С.В., Дашьян А.В. Дредноуты Первой мировой. Уникальная энциклопедия. — «Война на море». — Москва: Яуза, Эксмо, 2015. — 384 с. — ISBN 978-5-699-78217-8
  • Лисицын Ф.В. Крейсера Первой Мировой. — «Война на море». — Москва: Яуза, Эксмо, 2015. — 448 с. — ISBN 978-5-699-84344-2
  • Чаплыгин А.В. Кошки адмирала Фишера. Английские линейные крейсера «Лайон», «Принцесс Ройял», «Куин Мэри» и «Тайгер». — «Война на море». — Москва: Яуза, Эксмо, 2018. — 128 с. — ISBN 978-5-04-091658-0
Типы кораблей Военно-морских сил Великобритании периода Первой мировой войны
Авианосцы / Гидроавианосцы AnneV • ArgusV • Ark Royal • Ben-my-ChreeV • CampaniaV • EmpressV • EngadineV • FuriousV • ManxmanV • NairanaV • PegasusV • Raven IIV • RivieraV • VindexV • VindictiveV
Линейные корабли Dreadnought • Bellerophon • St. Vincent • Neptune • Colossus • Orion • King George V • Canada • Erin • Agincourt • Iron Duke • Queen Elizabeth • Revenge
Броненосцы Royal Sovereign • Majestic • Canopus • Formidable • Duncan • King Edward VII • Swiftsure • Lord Nelson
Линейные крейсера Invincible • Indefatigable • Lion • Queen Mary • Tiger • Renown • Courageous • Furious • AdmiralC • IncomparableX
Броненосные крейсера Cressy • Drake • Monmouth • Devonshire • Duke of Edinburgh • Warrior • Minotaur
Тяжелые крейсера Hawkins
Легкие крейсера TownG • Arethusa • CG, C • DanaeC • EmeraldA
Бронепалубные крейсера Apollo • Astraea • Eclipse • Blake • Pearl • Edgar • Powerful • Diadem • Arrogant • Pelorus • Highflyer • Challenger • Topaze
Крейсера-скауты Adventure • Forward • Pathfinder • Sentinel • Boadicea • Blonde • Active
Лидеры эсминцев Swift • Faulknor • Marksman • Parker • ScottC • ShakespeareC
Эсминцы AG • BG • CG • DG • RiverG • Tribal • CricketG • Beagle • Acorn • Acheron • Acasta • Laforey • MG • RG • SG, C • Talisman • V and WG, C
Мониторы Marshal Ney • Abercrombie • Lord Clive • Humber • Gorgon • M15 • M29 • Erebus
Тральщики Flower • Racecourse • Hunt • 24C
Канонерские лодки Fly • Insect
Подводные лодки A • B • C • D • E • F • G • HC • J • K • LC • MC • RC • Swordfish • V
Примечания: A: Достроены после войны; C: Часть достроена после войны; G: Объединение нескольких типов; V: Перестроены из другого типа; X: Не достроены
курсивом обозначены отдельные корабли, обычным шрифтом − типы кораблей
Источник — «http://wiki.lesta.ru/ru/index.php?title=Navy:HMS_Princess_Royal_(1911)&oldid=748830»
Категории:
