Вооружение

Главный калибр

Основная статья: 450-мм/50 орудие SK L/50

Немецкие корабельные орудия: 305-мм SK L/50 (слева) и 380-мм SK L/45. Снаряды и полузаряды в гильзах к ним.

Как уже отмечалось, к концу Первой Мировой войны законченного технического проекта 450-мм/50 орудия SK L/50 не существовало и все приводимые технические данные являются весьма приблизительными и базируются на математическом подобии с существующими орудиями того периода. 450-мм орудие с длиной ствола 50 калибров сохраняло преемственность конструкции крупнокалиберных артиллерийских систем, разработанных концерном «Friedrich Krupp AG» для дредноутов Кайзеровского флота. Оно состояло из внутренней нарезной трубы, трех рядов скрепляющих цилиндров поверх нее, защитного кожуха, и имело горизонтально-призматический клиновой затвор.

450-мм/50 орудие SK L/50 имело фактический калибр 450 мм, общий вес с затвором - 136 700 кг, затвора - 4 650 кг. Общая длина орудия (с затвором) - 22 496 мм (50,03 калибра), объем зарядной каморы - 500 литров. У ствола было 120 нарезов постоянной правой нарезки - 1 оборот на 30 калибров. Живучесть ствола - 150-200 выстрелов.

Носовая (вверху) и кормовая группы 450-мм башен линкора Seydlitz. 3D-модель.

В боекомплект 450-мм/50 орудия SK L/50 входили:

• Psgr. L/3,5 (mhb) - бронебойный снаряд (Panzerspenggranate) с донным взрывателем, бронебойным наконечником и небольшим баллистическим обтекателем. Вес снаряда составлял 1248 кг, длина 3,5 калибра (1564 мм) и содержанием взрывчатого вещества TNT - 39,6 кг.
• Spr.gr. L/4,1 Bdz. (mhb) - фугасный, фактически - полубронебойный, снаряд (Sprenggranate) с донным взрывателем. Вес снаряда составлял 1248 кг, длина 4,1 калибра (1837 мм) и содержанием взрывчатки 111,2 кг.

Заряд из трубчатого пороха RP C/12 (975×18/8) весом около 360 кг, разделенный примерно пополам на основной, заключенный в латунную гильзу размером 450×1015 мм, весом 95 кг и дополнительный (передний) - в шелковом картузе.

450-мм снаряды имели расчетную начальную скорость - 830 м/с. Дальность стрельбы - 36 000 м при угле возвышения 30°.

Линейный корабль Seydlitz вооружен восемью 450-мм/50 орудиями SK L/50, установленными в четырех двухорудийных башнях модели Drh LC/1922, также разработанные концерном «Friedrich Krupp AG». На кораблях они обозначались начиная с носа: «Anton» (Антон, «A»), «Bruno» (Бруно, «B»), «Caesar» (Цезарь, «C») и «Dora» (Дора, «D») и были расположены по классической схеме: парами линейно-возвышенно в носу и корме. Башня разрабатывалась на основе конструкции 380-мм установки, с усиленным бронированием и более мощными механизмами. Общий вес вращающейся структуры, с бронированием башни, но без брони барбета, составлял около 2000 тонн.

Орудия размещались в индивидуальных люльках, но обычно наводились вместе. Расстояние между осями стволов - 5000 мм. Заряжание производилось при фиксированном угле возвышения 5°. Вертикальная наводка осуществлялась при помощи гидравлического поршня. расстояние между осями стволов - 520 см. Углы возвышения орудий составляли от -5° до +30°. Углы обстрела всех башен составляли по 150° от диаметральной плоскости на каждый борт. Скорости горизонтального и вертикального наведения составляли 5° в секунду.

Конструкция двухорудийной башни с 380-мм/45 орудиями SK L/45, послужившая прототипом башни с 450-мм орудиями SK L/50

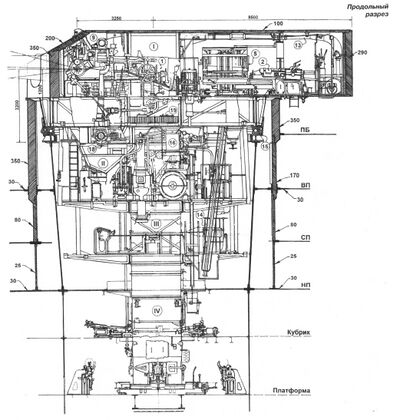

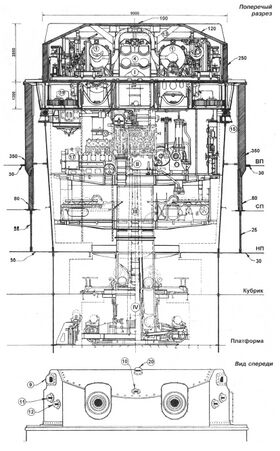

Продольный разрез. Обозначения к схемам вверху и справа: I - боевое отделение, II - рабочее отделение, III - перегрузочное отделение, IV - подачная труба; 1 - орудие со станком, 2 - прибойник, 3 - привод подачи снарядов, 4 - зарядный стол, 5 - снарядный подъёмник, 6 - шахта подачи зарядов, 7 - люк для выброса гильз, 8 - снаряды в кранцах, 9 - башенный дальномер, 10 - башенный визир, 11 - визир орудия, 12 - прицел орудия, 13 - вытяжка пороховых газов, 14 - ручная подача, 15 - шаровой погон, 16 - приёмный резервуар гидросистемы, 17 - гидромотор, 18 - привод вертикального наведения, 19 - привод горизонтального наведения, 20 - перископ башенного командира.	Поперечный разрез и вид спереди.

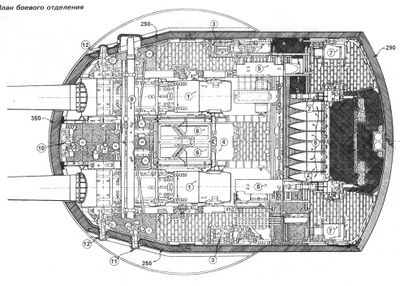

План боевого отделения.	Обозначения к схеме слева: 1 - орудие со станком, 2 - прибойник, 3 - привод подачи снарядов, 4 - зарядный стол, 5 - снарядный подъёмник, 6 - шахта подачи зарядов, 7 - люк для выброса гильз, 8 - снаряды в кранцах, 9 - башенный дальномер, 10 - башенный визир, 11 - визир орудия, 12 - прицел орудия.

Все башни первоначально оснащались 15-метровыми дальномерами. Скорострельность 450-мм/50 орудий SK L/50 составляла 1,5 выстрела в минуту. Боекомплект предполагался 100 снарядов на ствол, но максимальная вместимость погребов должна была составлять 120 выстрелов на ствол поровну между бронебойными и фугасными снарядами.

Противоминная артиллерия

Основная статья: 150-мм/55 орудия SK C/28

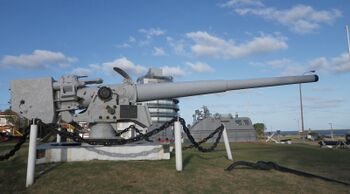

150-мм/55 орудие SK C/28 «карманного» линкораAdmiral Graf Spee в Морском музее г. Монтевидео

В 1928 году концерн «Friedrich Krupp AG», на основе конструкции 150-мм пушки SK L/45 крейсеров и линкоров периода Первой мировой войны, разработал и испытал новое орудие. В 1934 году, когда головной «карманный» линкор Deutschland уже вошел в строй, 150-мм орудие длиной 55 калибров было принято на вооружение под обозначением 15-cm SK C/28.

Носовая (вверху), средняя (в середине) и кормовая группы 150-мм казематов линкора Seydlitz. 3D-модель.

150-мм/55 орудие SK C/28 полуавтоматическое, состояло из внутренней трубы, кожуха и казенной части с вертикальным клиновым затвором, использующим боеприпасы раздельного заряжания. Орудие имело фактический калибр 149,1 мм, вес - 9026-9080 кг, общую длину (с затвором) - 8200 мм (54,99 калибра), объем зарядной каморы - 21,7 литра. Ствол имел 44 нареза прогрессивной нарезки: у зарядной каморы 1 оборот на 50 калибров, у дульного среза - 1 на 30. Живучесть ствола - 1100 выстрелов. Скорострельность 150-мм/55 орудия SK C/28 достигала 6-8 выстрелов в минуту на ствол при техническом цикле в 7,5 сек.

В боекомплекте 150-мм/55 орудия SK C/28 использовались бронебойные и фугасные снаряды весом 44,7-45,5 кг с начальной скоростью 875 м/с. Дальность стрельбы достигала 22 000 м (угол возвышения - 35°) и 23 000 м (угол возвышения - 40°). Имелся также осветительный снаряд. Боезапас составлял 120 выстрелов на ствол.

Спаренная 150-мм казематная установка Dopp. MLC/36, Финляндия.

Линейный корабль Seydlitz вооружен двенадцатью спаренными казематными установками модели Dopp. MLC/36, расположенных парами побортно у 450-мм башен «B», «C», «D». Установка была разработана для вооружения авианосцев типа Graf Zeppelin. Орудия установки находились в общей люльке, расстояние между осями стволов - 800 мм. Установки имели горизонтальные сектора обстрела по 122°. Диапазон углов вертикальной наводки составлял от -10° до +40°. Скорости наводки установок: горизонтальная - 9°/сек., вертикальная - 8°/сек. Механизм горизонтальной наводки - электрический, вертикальной - гидравлический. Общий вес установки - 47,6 т. Установка имела щит из броневой стали Wotan толщиной 150 мм. Внешняя стенка каземата имела бронирование толщиной 150 мм, боковые и задняя - 50 мм.

Все артиллерийское вооружение линкора Seydlitz. 450-мм главный калибр, казематные и универсальные 150-мм орудия, 55-мм и 30-мм зенитные автоматы. 3D-модель.

Универсальная артиллерия

Основная статья: 150-мм/60 орудий SK C/25

К 1925 году концерн «Friedrich Krupp AG» разработал и испытал новое 60-калиберное 150-мм орудие для вооружения проектируемых легких крейсеров типа Königsberg в том же году принятое на вооружение ВМС Германии под обозначением 15-cm SK C/25.

150-мм/60 орудие SK C/25 состояло из внутренней трубы, кожуха и казенной части с вертикальным клиновым затвором, использующим боеприпасы раздельного заряжания.

150-мм универсальная установка линкора Seydlitz. 3D-модель.

Орудие имело фактический калибр 149,1 мм, вес - 11 970 кг, общую длину (с затвором) - 9 080 мм (60,90 калибра), объем зарядной каморы - 27,7 литра. Ствол имел 44 нареза прогрессивной нарезки: у зарядной каморы 1 оборот на 45 калибров, у дульного среза - 1 на 30. Живучесть ствола - 500 выстрелов. Скорострельность 150-мм/60 орудия SK C/25 достигала 10 выстрелов в минуту на ствол.

В боекомплекте 150-мм/60 орудий SK C/25 использовались зенитные снаряды, т.е. фугасные с головным дистанционным взрывателем, весом 44,7 кг с начальной скоростью 875 м/с. Дальность стрельбы достигала 23 000 м при угле возвышения - 40°, досягаемость по высоте - 17 000 м. Имелся также осветительный снаряд. Боезапас составлял 120 выстрелов на ствол.

Линейный корабль Seydlitz вооружен восемью одноорудийными установками модели Drh LC/44, расположенных побортно по четыре в центрвльной части корпуса. Для облегчения перезарядки на орудия были установлены досылатели с электрическим приводом, совмещенные с автоматическим установщиком дистанционных взрывателей.

Центральная часть линкора Seydlitz. Расположение казематных и универсальных 150-мм установок, 55-мм и 30-мм автоматов, приборы управления огнем. 3D-модель.

Установки имели горизонтальные сектора обстрела ±120° от траверза. Диапазон углов вертикальной наводки составлял от -10° до +80°. Скорости наводки установок - 20° в секунду в обоих плоскастях. Механизмы наводки имели электрические приводы. Общий вес установки - более 30 т. Установка имела противопульное бронирование из стали Wotan толщиной 25 мм.

Зенитные автоматы

Основная статья: 55-мм/77 автомат Gerät 58

Основная статья: 30-мм/45 автомат Flak 103/38

Зенитное вооружение ближней зоны обороны линейного корабля Seydlitz составляли двадцать два 55-мм/77 автомата Gerät 58 в одиннадцати спаренных, и семьдесят два 30-мм/45 автомата Flak 103/38 в восемнадцати счетвереннных установках.

Второй прототип «VG 2» 55-мм автомата Rheinmetall-Borsig AG на транспортном прицепе.

Спаренный 55-мм автомат в открытой установке линкора Seydlitz. 3D-модель.

Спаренный 55-мм автомат в закрытой установке с 2,5-м дальномером и другими ПУАЗО линкора Seydlitz. 3D-модель.

Проектирование зенитного 55-мм/77 автомата Gerät 58 фирмой Rheinmetall-Borsig AG началось в середине 1942 года. Третий опытный образец «VG 3» был готов к февралю 1945 года и был прототипом серии. Вес автомата составлял 650 кг, ствола - 350 кг, длина - 6000 мм, длина отката - 280 мм, скорострельность - 120 выстрелов в минуту, рабочее давление в канале ствола - 2500 кг/см², максимальное - 3600 кг/см².

Боеприпас 55-мм/77 орудия Gerät 58 представлял собой унитарный патрон, весом 5,3 кг, длиной 655 мм и состоящий из стальной гильзы 55×450B (длина 452 мм) с пороховым зарядом весом 1,1 кг и запрессованного в нее тонкостенного фугасного снаряда массой 2,03 кг, головным дистанционно-ударным взрывателем и 460-470 граммами гексогена. Снаряды снаряжались в обоймы по 5 штук: вес пустой обоймы - 2,8 кг, снаряженной - 29,3.

Расчетная начальная скорость снаряда - 1020 м/с, практическая - 1050 м/с. Эффективная дальность стрельбы по горизонтали составляла 4000 м, по вертикали - 2500 м. Данных по максимальной дальности стрельбы и досягаемости по вертикали, не сохранилось - таблицы стрельбы просто не успели выработать.

Кроме примерного веса - около 2400 кг, из которых 250 кг приходилось на щит из броневой стали «Wh» (нем. «Wotan» - «Вотан»), об установках одноствольных 55-мм/77 автомата Gerät 58 известно крайне мало. Установки имели круговое вращение, и диапазон вертикального наведения -10°...90°. Автомат и люлька образовывали цельную конструкцию с отдачей около 280 мм. Спарки же вообще не вышли из стадии эскизов, но характеристики и габариты, за исключением веса, были сопоставимы.

Первый прототип 30-мм/45 счетверенной установки 3-cm Flakvierling 103/38.

30-мм/45 автомат Flak 103/38 представлял собой морской вариант 30-мм авиационной пушки МК-103. В автомате применение смешанная автоматика. Для разблокировки затвора использовалась энергия газоотвода, а экстракция гильзы, подача патрона и продвижение ленты происходила за счет короткого отката ствола. Так как морской вариант пушки МК-103 так и не был принят на вооружение, о нем известно крайне мало. Весьма вероятно, что из-за воздействия морской воды и вызываемых ей замыканий, в конструкции вернулись бы от электрического к механическому спуску и пневматическую зарядку-перезарядку заменили бы на ручную. Мощный патрон потребовал установки массивного дульного тормоза.

Счетверенные 30-мм автоматы и колонки управления их огнем линкора Seydlitz. 3D-модель.

Тело 30-мм/45 автомат Flak 103/38 весило много - 145 кг. Длина орудия - 2335 мм, длина ствола - 1338 мм. Автоматика орудия позволяла вести огонь только очередями с технической скорострельностью 380-420 выстрелов в минуту. Питание автомата, как и авиапушки, осуществлялось из металлической рассыпной ленты с правой стороны. Масса патрона в зависимости от снаряда - 0,778-0,935 кг, снаряда - 0,320-0,530 кг, масса звена ленты - 0,112 кг, масса патронного ящика со 100 патронами - 94,2 кг, масса барабанного магазина с 30 патронами - около 30 кг.

Точных данных по баллистике 30-мм авиационных пушек MK-103 не сохранилось, но современные расчеты дают для фугасного снаряда, весом 0,32 кг, с начальной скоростью 890 м/с, дальность стрельбы - 7 000 м при угле возвышения ствола - 45° и досягаемость по высоте - 5 000 м при угле - 90°. Трассер в снарядах горел на протяжении 4 000 м траектории.

В начале 1945 года была предпринята попытка создания счетверенной зенитной установки с 30-мм/45 автоматическими пушки MK-103. На лафет счетверенной установки Vierling с четырьмя 20-мм/65 автоматами C/38 были установлены четыре 30-мм/45 автоматические пушки MK-103, оснащенные барабанными магазинами на 30 патронов. Хотя, на первом прототипе изменения самой установки были сведены к минимуму, стало очевидно, что в дальнейшем потребуются более значительные доработки граничащие с полным перепроектированием. Общая масса установки возросла с 1500 кг до более 2100 кг только за счет веса новых пушек (примерно 170 кг с боезапасом у каждой MK-103 против 20 кг у 20-мм C/38). Вес вращающейся части увеличился почти в два раза, что создавало проблемы с ручным наведением - была начата разработка электрических силовых приводов.

Центральная часть линкора Seydlitz. Расположение казематных и универсальных 150-мм установок, 55-мм и 30-мм автоматов, приборы управления огнем. 3D-модель.

Из-за конструктивных особенностей самой установки (недостаточное расстояние по вертикали между орудиями), пришлось две из четырех пушек доработать для крепления магазинов слева, т.к изначальное конструкция предполагала ленточное питание только справа. Второй прототип, изготовленный в начале весны, уже был оснащен электрическими приводами наведения и предназначался для оснащения самоходной установки Zerstörer 45.

Боекомплект зенитной артиллерии обоих калибров составлял 2000 патронов на ствол.

Торпедное вооружение

Кормовой четырехтрубный 533-мм торпедный аппарат эсминца Z-39. В 1943 году посты торпедистов оснастили сферическими защитными куполами из оргстекла.

Основная статья: Торпедное вооружение Германии

Торпедное вооружение линкора Seydlitz состояло из двух четырехтрубных 533-мм аппаратов, установленных на верхней палубе побортно перед и за дымовыми трубами и приводимые в действие вручную или дистанционно с мостика при помощи силового привода с гидравлическим двигателем. Трубы аппаратов - без растворения, изготавливались из легких алюминиевых сплавов. Средние трубы были смещены назад относительно крайних. Выстрел мог производиться сжатым воздухом или пороховым зарядом.

Торпеда G7a.

Пост торпедного наводчика оснащался механическим указателем угла поворота и оптическим прицелом. Помимо торпед, находящихся в аппаратах, в контейнерах рядом с ними могло храниться еще по комплекту запасных, боевые части которых хранились в одном из погребов.

Передний (вверху) и задний четырехтрубные 533-мм торпедные аппараты линкора Seydlitz. 3D-модель.

Немецкие надводные корабли использовали только парогазовые торпеды типа G7a. Торпеда G7a образца 1938 г. имела боевую часть содержащую 280 кг «TGA» (смесь тротила, гексогена, алюминия) или гексанита. Масса торпеды составляла 1528 кг, длина - 7,186 м. Существовало три режима хода: 6000 м на 44 узлах, 8000 м на 40 уз или 14 000 м на 30 уз. Глубина хода могла варьироваться в широком диапазоне - от 1 до 52 м с шагом 1 м. Торпеда могла снабжаться контактным или магнитным взрывателем, однако в начале войны оба работали крайне ненадежно.

Система управления огнем

Для управления огнем главного и противоминного калибров линкора Seydlitz служила система образца 1938 года (модель 38K), аналогичная устанавливавшейся на тяжелых крейсерах типа Admiral Hipper или ее усовершенствованный вариант. В ее состав входили три командно-дальномерных поста (КДП) управления огнем по надводным целям, носовой и кормовой вычислительные посты и башенные дальномеры.

Носовая надстройка с приборами управления огнем линкора Seydlitz. 3D-модель.

Первый КДП размещался на носовой башнеподобной надстройке, второй - на крыше кормовой надстройки, третий - на кормовой надстройке. Основным являлся пост на башенноподобной надстройке - он был самым высокорасположенным, и в нем по боевому расписанию находился старший артиллерийский офицер. Пост на башенноподобной надстройке оснащался стереоскопическим дальномером с базой 15 м, остальные - 10,5-м.

450-мм башни главного калибра оснащались собственными 15-метровыми дальномерами. Универсальные 150-мм башни дальномеров не имели.

Система управления универсального калибра была усовершенствована по сравнению с предыдущими «капитальными» кораблями. Главный пост управления размещался на верхней площадке башенноподобной надстройки. 150-мм орудия универсального калибра управлялись из постов типа SL-8, располагавшихся в характерных сферических колпаках, защищенных 14-мм броней и оснащенных 4-метровыми ночными стереоскопическими дальномерами. Благодаря своему внешнему виду и наличию стабилизации в трех плоскостях эти посты получили среди моряков прозвище «качающиеся горшки» (Wackeltopf). По проекту, линкоры оснащались четырьмя постами SL-8, которые располагались справа и слева от носовой м кормовой надстроек и обозначались «A», «В», «С» и «D» соответственно. Каждый пост весил более 40 т.

Кормовая надстройка с приборами управления огнем линкора Seydlitz. 3D-модель.

Зенитная артиллерия малого калибра линкора Seydlitz не имела централизованного управления огнем - немцы считали более важным одновременно обстреливать как можно больше целей. Однако, спаренные 55-мм установки с установленным на ней радаром, 2,5-метровым дальномером, была «стабилизированной» и имела электрические силовые приводы. Каждая 30-мм спарка и счетверенная установка имела стабилизированную прицельную колонку и была оснащена дистанционным силовым приводом. Офицер управляющий зенитным огнем, лишь указывал приоритетное направление огне, не распределяя цели.
