USS Kentucky (1950)
Линейный корабль
USS Kentucky
USS Kentucky
США
USS Iowa
USS New Jersey
USS Missouri
USS Wisconsin
USS Illinois (недостроен)
Общие сведения
Американские линкоры типа Iowa часто называют лучшими в своем классе и вообще самыми совершенными боевыми кораблями эпохи артиллерии и брони. Мнение это не бесспорное, но нельзя не признать, что при создании последних в мире суперлинкоров американским конструкторам и инженерам удалось достичь гармоничного сочетания всех основных боевых характеристик - вооружения, скорости хода и защиты. Фактически, именно корабли типа Iowa поставили точку в эволюции класса линкоров. Корабли типа Iowa «ушли на заслуженный отдых» лишь в 50-летнем возрасте, став плавучими музеями, которые дадут будущим поколениям уникальную возможность познакомиться с подлинными шедеврами кораблестроения XX века.
История создания
Основная статья: История создания линейных кораблей типа Iowa
Рассмотрение первых шести предэскизных проектов нового американского быстроходного линейного корабля состоялось в январе 1938 года. Они выглядели крайне экстравагантно: при мощнейшем вооружении (12 406-мм орудий) и огромной скорости (35,5 узла) толщина их броневого пояса составляла всего 203 мм и могла противостоять только 203-мм снарядам. При этом стандартное водоизмещение заметно превышало разрешенное Лондонским соглашением и находилось в диапазоне от 49 350 до 50 950 т.
В апреле 1938 года Отдел проектирования передал Генеральному совету флота еще четыре варианта быстроходного линкора, представлявшего собой усовершенствованный линкор типа South Dakota. Стандартное водоизмещение по проекту у разных вариантов колебалось от 45 375 до 46 585 т, полное - от 53 440 до 55 685 т. Мощность механизмов составляла 210 000 - 230 000 л.с., скорость хода - 32,25 - 33 узла. Бронирование в точности соответствовало примененному на кораблях типа South Dakota. Вооружение - тоже, но предусматривалась замена 406-мм орудий с длиной ствола в 45 клб на более мощные 50-калиберные.
9 июня адмирал Харт утвердил основные характеристики будущего корабля: стандартное водоизмещение - 44 560 т, полное - 55 710, мощность энергетической установки - не менее 200 000 л.с., наибольшая скорость хода - 33 узла. Вооружение: 3 трехорудийные башни с 406-мм пушками с длиной ствола в 50 клб, 10 спаренных 127-мм универсальных артустановок с длиной ствола в 38 клб, 4 счетверенных 28-мм автомата и 12 12,7-мм пулеметов. Требование к противоторпедной защите - способность выдержать подводный взрыв 317 кг тротила. Бронирование должно обеспечить зону неуязвимости под огнем 406-мм/50 орудий - 22 400-26 000 метров.
Постройка
Основная статья: Постройка и испытания линейных кораблей типа Iowa
Решение о строительстве первых двух линкоров нового типа было одобрено Конгрессом 17 мая 1939 года. Тогда же им присвоили названия - ВВ-61 USS Iowa и BB-62 USS New Jersey[1]. 6 июля Конгресс утвердил план строительства второй пары однотипных линкоров - BB-63 USS Missouri и BB-64 USS Wisconsin, включив их в бюджет 1940 года.
В Европе уже полыхал пожар войны - сразу же после капитуляции Франции американский Конгресс принял новую кораблестроительную программу, предусматривающую создание мощного «флота двух океанов» («Two Ocean Navy Act»). Значительное место в ней занимали линкоры - им отводился суммарный тоннаж в 385 тыс. т. Поэтому 9 сентября 1940 года последовал заказ еще на два корабля типа Iowa - BB-65 USS Illinois и BB-66 USS Kentucky. Кроме того, к постройке утвердили пять гигантов типа Montana (ВВ-67 - ВВ-71), разработанных на основе отвергнутого два года назад проекта «тихоходного линкора» с вооружением из двенадцати 406-мм орудий.
Строительство линейных кораблей типа Iowa представляло собой необычайно сложную задачу, но американская промышленность довольно легко справилась с нею, лишний раз доказав, что в те годы она действительно была сильнейшей в мире. Закладка головного USS Iowa состоялась 27 июня 1940 года, а 22 февраля 1943-го корабль вошел в строй - на полгода раньше контрактной даты. Последним из двух пар вошел в строй USS Missouri, вступивший в строй точно в срок 11 июня 1944 года.

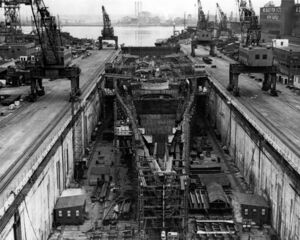

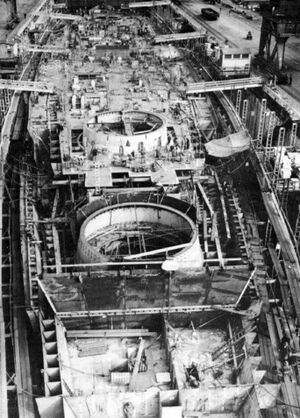

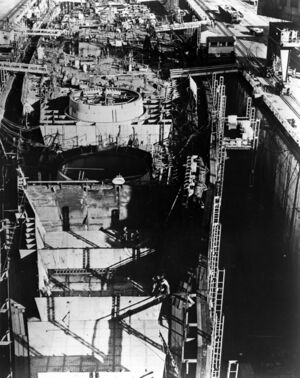

Не повезло лишь последней паре линкоров. В военно-морской сфере произошла смена приоритетов, и постройка линейных кораблей была вычеркнута из списка первоочередных задач. Так, верфи в Норфолке пришлось приостановить работы на USS Kentucky из-за срочного заказа серии танкодесантных кораблей. Чтобы освободить стапель, днищевые конструкции недостроенного линкора в июне 1942 года спустили на воду. Вслед за десантными судами состоялась закладка авианосца USS Lake Champlain, на строительство которого были брошены все силы. Про USS Kentucky вспомнили только через два с половиной года. 6 декабря 1944 года изрядно заржавевший корпус (точнее, его часть) линкора ввели в док - иногда этот день считают датой его закладки. Однако достройка корабля велась неспешно: близился конец войны, и торопиться было уже некуда. В декабре 1945-го возникло оригинальное предложение достроить USS Kentucky как «линкор ПВО», но вскоре от этого отказались. С августа 1946 года по август 1948-го USS Eaton (1942) простоял на стапеле в законсервированном виде, затем достройка возобновилась, и 20 января 1950 года корпус линкора сошел на воду. Увы, вступить в строй ему так и не удалось: множество вариантов переоборудования остались лишь на бумаге. В 1958 году корпус линкора USS Kentucky был сдан на слом. Изготовленная для USS Kentucky котлотурбинная установка позже была «поделена пополам» и установлена на быстроходных транспортах комплексного снабжения USS Sacramento и USS Camden, вступивших в строй в 1964-1970 годах.
| Бортовой номер и название |
Верфь-строитель | Заказан | Заложен | Спущен на воду |
Вступил встрой |
|---|---|---|---|---|---|

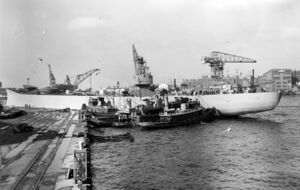

| BB-66 USS Kentucky | «Norfolk Navy Yard», Норфолк | 09.09.1940 | 07.03.1942 | 20.01.1950 | не достроен |
Описание конструкции
| Тактико-технические характеристики линейных кораблей типа Iowa | |
|---|---|
| Водоизмещение: нормальное полное |
48425 т 57540 т |
| Размерения: длина по ватерлинии длина максимальная ширина осадка |
262,69 м 270,43 м 32,97 м 8,74/11,03 м |
| Энергетическая установка | 4 вала, 4 ТЗА «General Electric»/«Westinghouse» 8 ПК «Babcock & Wilcox» 212 000 л.с. |
| Скорость | 33 уз (проектная) 31,90 уз (на испытаниях) |
| Запас топлива | 8000 т нефти |
| Дальность плавания | 18000 (12) миль, 15900 (17) миль (проект) 20 150 (15) миль, 4 830 (30) миль (на испытаниях) |
| Бронирование | главный пояс 310 мм, траверсы 287 (USS Iowa и USS New Jersey) или 368 (остальные) мм, главная палуба 153-179 мм, верхняя палуба 37 мм, противоосколочная палуба 16-25 мм, рубка 440 мм, 406-мм башни - 495-260 мм, барбеты 440-295 мм, 127-мм башни - 50 мм |
| Вооружение | 9 (3×3) — 406-мм/50 орудий Mark 7 20 (10×2) — 127-мм/38 орудий Mark 12 80 (20×4) — 40-мм/56 автоматов «Bofors» 60 (60×1) — 20-мм/70 автоматов «Oerlikon» 2 катапульты, 3 гидросамолета |
| Экипаж (в т.ч. офицеров) | 1921 (117) человек |
Корпус
Основная статья: Корпус линейных кораблей типа Iowa
Набор корпуса выполнялся по продольной схеме, шпация составляла 1,22 м. Главные поперечные переборки делили его на 32 водонепроницаемых отсека. На большей части длины корпуса (от 36-го до 173-го шп.) имелось тройное дно. Три палубы - верхняя и две внутренних - были сплошными, три расположенные ниже платформы в середине разрывались машинно-котельными отделениями. В конструкции корабля наряду с клепкой широко применялась электросварка.
Бронирование
Основная статья: Бронирование линейных кораблей типа Iowa
Главный броневой пояс толщиной 307 мм располагался внутри корпуса и имел наклон в 19° наружу. К главному броневому поясу примыкал нижний пояс, являвшийся его продолжением и простиравшийся до третьего дна. Он имел переменную толщину: 307 мм в верхней части и 41 мм внизу. Он одновременно выполнял функции противоторпедной переборки. Спереди и сзади броневой пояс замыкался высокой траверзной переборкой, причем носовые имели толщину 368 мм вверху и 297 мм - внизу, кормовые - 368-мм.
Толщина плит броневой палубы составляла 121 мм на основной части палубы и 147 мм - у борта, в районе примыкания к броневому поясу. Верхняя палуба на большей площади была покрыта 37-мм стальными плитами. Третья (нижняя) палуба в пределах цитадели имела толщину от 13 до 16 мм, в районе погребов 406-мм орудий - 25 мм. Таким образом, суммарная толщина горизонтальной брони на большей площади корпуса составляла 222 мм.
Энергетическая установка и ходовые качества
Основная статья: Энергетическая установка и ходовые качества линейных кораблей типа Iowa
Для достижения проектной скорости в 32,5 узла мощность главной энергетической установки (ГЭУ) линкоров типа Iowa составляла 212 000 л.с. В энергетическую установку входили четыре главных турбозубчатых агрегата (ГТЗА) и восемь паровых котлов.
Каждый ГТЗА состоял из двух паровых турбин высокого (ТВД) и низкого давления (ТНД) и двухступенчатого редуктора. Паровые котлы - двухтопочные, трехколлекторные, фирмы «Babcock & Wilcox». Они имели каждый по девять форсунок, рабочее давление пара составляло 39,7 кг/см², температура - 454,4 С°.
В декабре 1943 года линкор USS New Jersey при водоизмещении 56 928 т показал 31,9 узла при 221 000 л.с. По результатам испытаний дальность плавания USS New Jersey составила 20 150 миль 15-узловым или 4 830 миль - полным ходом.
Вспомогательное оборудование
Основная статья: Вспомогательное оборудование линейных кораблей типа Iowa
Экипаж
Основная статья: Экипаж линейных кораблей типа Iowa
По проекту экипаж линкора типа Iowa должен был состоять из 1921 человека - 117 офицеров и 1804 нижних чинов.
Вооружение
Главный калибр
Основная статья: 406-мм/50 орудие Mark 7
Основу вооружения линейных кораблей типа Iowa составляла новая 16-дюймовая 50-калиберная пушка Мк-7, разработанная в конце 1938 года Бюро вооружений[2] ВМС США и принятая на вооружение в 1943 году. Девять 406-мм/50 орудие Mark 7 установленных в трех трехорудийных башнях, были расположены: две - линейно-возвышенно в носу и одна в корме.
Универсальная артиллерия
Основная статья: 127-мм/38 орудие Mark 12
Универсальная артиллерия линейных кораблей типа Iowa состояла из двадцати 127-мм орудий Мк-12 с длиной ствола 38 калибров - удачной универсальной пушки, устанавливавшейся практически на все строящиеся боевые корабли ВМС США. Орудия располагались в спаренных башнях Mark 28 Mod 2: по пять побортно от надстройки, в виде буквы W.
Зенитные автоматы
Основные статьи: 40-мм/56 автомат «Bofors» и 20-мм/70 автомат «Oerlikon»
Для защиты ближней зоны ПВО линейных кораблей типа Iowa были оснащены 15-20 счетверенными установками Mark 2 40-мм/56 автоматов «Bofors» и 60 одноствольными установками 20-мм/70 автоматов «Oerlikon».
Авиационное вооружение
Авиационное вооружение линкоров типа Iowa было стандартное для американских кораблей: две пороховые катапульты Mark-VI в кормовой части и три гидросамолета Vought OS2U «Kingfisher». Ангара не было, два самолета хранились непосредственно на катапультах и третий - между ними на палубе.
Система управления огнем
Система управления огнем главного калибра GFCS (Gun Fire Control System) включала счетно-решающее устройство (автомат стрельбы) Мк-8, сопряженное со специальным стабилизирующим устройством, два КДП (директора) Мк-38 и один КДП Мк-40. В качестве резерва имелись три башенных дальномера. Основное вычислительное оборудование находилось в центральном посту (ЦП) под броневой палубой, шестью ярусами ниже боевой рубки. Именно там обрабатывалась поступавшая от КДП и РЛС информация о цели, и с учетом собственных параметров движения корабля (его скорости, курса, крена, дифферента и др.) выдавались все необходимые данные для стрельбы непосредственно в башни. В 1950-е годы в ЦП линкоров установили дополнительный вычислитель Мк-48, предназначенный для обеспечения ведения огня по береговым целям.
Посты Мк-38 располагались на носовой и кормовой надстройках и имели по 8-метровому оптическому стереодальномеру Мк-48, радару Мк-8 и несколько оптических прицелов. В 1945-1952 годах радары Мк-8 на кораблях заменили на современные Мк-13. Высота расположения носового КДП над ватерлинией по оси дальномеров составляла 35,4 м, кормового - 20,7 м. Директор Мк-40 был установлен на крыше боевой рубки. В его состав входили оптические прицелы и РЛС Мк-3.
Радиоэлектронное вооружение
На момент вступления в строй линкоры типа Iowa имели один радар обнаружения воздушных целей SK и два - обнаружения надводных целей SG. Радар SG был способен обнаружить крупный корабль на дальности свыше 20 миль, низколетящий самолет - на дальности 15 миль. Антенны SG на всех кораблях стояли в верхней части носовой надстройки и на топе бизань-мачты.
В 1946-м SK заменили на SK-2 с круглой параболической антенной, дающей более тонкий луч и отличающийся повышенной точностью в определении координат цели. Несмотря на большую дальность действия (по высоколетящему самолету - до 100 миль), радары SK и SK-2 обладали одним недостатком: их луч был довольно узким и на дальности 100 миль имел захват по высоте около 3000 м. То есть воздушные цели, летящие на большой высоте, зачастую оставались незамеченными. Поэтому в 1945 году дополнительно установили по РЛС SR, луч которых на дистанции 80 миль расширялся до 6,1 км. Антенные посты этих радаров разместили на второй мачте (по американской классификации - бизань-мачте, так как первая официально именовалась грот-мачтой).
В 1945 году на всех четырех линкорах для управления 40-мм автоматами появились новые прицельные посты Мк-57, оснащенные РЛС Мк-29 . Наконец, в 1954-1955 годах на USS Iowa и USS New Jersey для управления огнем малокалиберной артиллерии установили КДП Мк-56 с радарами Мк-35.
Окраска
В середине 1945 года окраска практически всех кораблей от класса крейсеров и выше, была приведена к единому знаменателю - схеме окраски Measure 22 - надводный борт и палубы, в т.ч. надстроек, окрашивались в «военно-морской синий» 5-N (navy blue) цвет, вертикальные поверхности надстроек окрашивались в «светло-серый» (light gray) 5-L цвет. В такой окраске корабли типа Iowa закончили войну, вышли в резерв.
См.также
406-мм/50 орудие Mark 2- 406-мм/45 орудие Mark 6
- 406-мм/50 орудие Mark 7
- Линейные корабли типа North Carolina
- Линейные корабли типа South Dakota
- Линейные корабли типа Iowa
- Линейные корабли типа Montana
- ВМС США
- Корабельное вооружение
- Морские сражения
- Военно-морские награды
- Словарь морских терминов
- ↑ В ВМС США существует сквозная нумерация всех боевых кораблей внутри своего класса. Так, первенцы нового поколения линкоров USS North Carolina и USS Washinghton имели буквенно-цифровые обозначения BB-55 и ВВ-56, линкоры типа South Dakota - ВВ-57-ВВ-60.
- ↑ BuOrd - Главное управление вооружения ВМС США (англ. Bureau of Ordnance, BuOrd, буквальный перевод «Бюро боеприпасов») - подразделение Военно-морского министерства США, отвечавшее за разработку, приобретение, хранение и снабжение всех видов морских вооружений. Существовало в период с 1862 по 1959 год, когда было реорганизовано в управление вооружения ВМС (англ. Bureau of Naval Weapons, BuWeps).
