ARA General Belgrano (1951)
Легкий крейсер
ARA General Belgrano
ARA General Belgrano
США
Чили:
O'Higgins Capitán Prat
Бразилия:
Barroso Tamandaré
Аргентина:
ARA Nueve de Julio
Общие сведения
Лондонская морская конференция 1930 года ограничила число крейсеров с 203-мм артиллерией, и внимание кораблестроителей вынужденно переключилось на корабли с 152-мм орудиями. Такой корабль теоретически мог выиграть поединок со своим более тяжеловооруженным оппонентом за счет большей скорострельности 152-мм орудий, а появление хорошо забронированных тяжелых крейсеров привело к тому, что во вновь проектируемых единицах флота был сделан упор на увеличение числа 152-мм орудий в ущерб защите.
История создания
Основная статья: История создания легких крейсеров типа Brooklyn
К работе над проектом приступили осенью 1930 года. Из шести разработанных вариантов (водоизмещением от 6 до 10 тыс. т с вооружением из 6-15 152-мм орудий) в начале 1931 года был выбран проект 9600-тонного корабля с 12 орудиями в четырех трехорудийных башнях. Схема бронирования в основном повторяла принятую на тяжелых крейсерах типа New Orleans. Предполагалось включить постройку такого корабля в программу 1933-го финансового года, однако по ряду причин этого не произошло. Тогда было предложено предусмотреть установку на корабль 28-мм зенитных автоматов. Поиск места для них привел к перемещению в корму катапульт и ангара для гидросамолетов.
В марте 1932 года на обсуждение Генерального совета были представлены новые проекты крейсера со 152-мм артиллерией (водоизмещение 10 000 т, от 12 до 16 152-мм орудий, пояс 127 мм). В конечном итоге решено было строить вариант с 15 152-мм орудиями в пяти трехорудийных башнях. На этот выбор повлияли появившиеся в то время данные о строящихся в Японии крейсерах типа Mogami, имевших при водоизмещении 8500 т 15 155-мм орудий (максимальный калибр, разрешенный Лондонской конференцией).
В проекте, утвержденном 26 апреля 1933 года, присутствовал ряд нововведений. Обводы корпуса напоминали корабли типа New Orleans, но продление полубака до самого ахтерштевня превратило корабль в гладкопалубный. Поднятие верхней палубы в корме на уровень выше позволило разместить ангар и катапульты на юте, высвободив пространство в районе надстройки. Ряд недостатков проекта был вызван, в первую очередь, необходимостью соблюдения договорных ограничений. Так, не удалось вернуться к эшелонному расположению силовой установки (что предусматривалось одним из промежуточных проектов с 12 152-мм орудиями), и оно осталось линейным, как и на крейсерах типа New Orleans.
Постройка и испытания
Основная статья: Постройка и испытания легких крейсеров типа Brooklyn
Завершение работ над проектом удачно совпало по времени с принятием 16 июня администрацией Франклина Делано Рузвельта «Акта о возрождении национальной промышленности», определявшего бурное развитие военного кораблестроения как один из лучших рычагов к оздоровлению экономики. Следом была утверждена Чрезвычайная программа 1933 года, на которую выделялось 238 млн. долларов, и 3 августа был выдан заказ сразу на четыре легких крейсера - CL-40-CL-43 и один тяжелый - СА-44). По американской традиции, они получили названия в честь городов: USS Brooklyn, USS Philadelphia, USS Savannah и USS Nashville.
В марте 1934 года Конгресс выделил средства на четыре очередных крейсера: тяжелый СА-45 и легкие CL-46-CL-48, не оговаривая их водоизмещения и спецификаций. Ожидалось, что последние будут строиться по новому проекту, однако Генеральный Совет распорядился строить их по чертежам типа Brooklyn. 22 августа был выдан заказ на USS Phoenix, USS Boise и USS Honolulu.
Таким образом, получив к десяти имевшимся крейсерам типа Omaha (в сумме 70,5 тыс. т) семь новых (70 тыс. т), США практически исчерпали отведенный им лимит по суммарному водоизмещению легких крейсеров (143,5 тыс. т). В итоге на CL-49 и CL-50, которые должны были строиться для замены двух головных корабля типа Omaha, оставалось не более 17,6 тыс. т, что требовало разработки нового проекта. К концу 1934 года отдел проектирования представил 6 вариантов легкого крейсера водоизмещением от 10 до 5 тыс. т. В конечном итоге, в начале 1935 года было решено, что эти два корабля станут слегка измененным вариантом типа Brooklyn с иной конструкцией силовой установки и новыми 127-мм/38 орудиями[1]. В данном случае американцы воспользовались оговоренной Лондонским договором возможностью переносить часть лимитированного тоннажа из одного класса в другой - недостающие 2400 т были восполнены за счет эсминцев. Заказ на CL-49 USS St. Louis и CL-50 USS Helena был выдан соответственно 16 октября и 9 сентября 1935 года. Контрактная стоимость постройки последнего крейсера серии составила 25 млн. долларов, что в текущих ценах на целых 10 млн. превышало стоимость головного корабля.
| Корабль | Строитель | Заказан | Заложен | Спущен на воду |
Вступил в состав ВМС США |
Вступил в состав ВМС Аргентины |
|---|---|---|---|---|---|---|
| ARA General Belgrano (бывш.USS Phoenix) |
«New York Shipbuilding», Кэмден, Нью-Джерси |
22.08.1934 | 15.04.1935 | 12.03.1938 | 03.10.1938 | 19.12.1951 |
Контракт на их продажу Аргентине двух крейсеров типа Brooklyn, USS Phoenix и USS Boise, был подписан в США 11 января 1951 года. Предпродажная подготовка и модернизация кораблей производилась в том же объеме, что и для флотов Бразилии и Чили. 12 апреля крейсера официально передали Аргентине в Филадельфии, а 17 октября бывший USS Phoenix, получивший название ARA 17 de Octubre («17 октября»)[2], поднял аргентинский флаг. В состав действующего флота корабль включили 5 декабря 1951 года с присвоением ему бортового номера С4. USS Boise, включенный в состав флота 19 декабря 1951 года и переданный аргентинским ВМС 11 марта 1952 года в той же Филадельфии, получил традиционное для кораблей этой страны имя ARA Nueve de Julio («9 июля»)[3] и бортовой номер С-5.
Описание конструкции
Корпус
Основная статья: Корпус легких крейсеров типа Brooklyn
Корпус крейсеров типа Brooklyn проектировался на основе теоретического чертежа кораблей типа New Orleans. Продление полубака в корму превратило корабль в гладкопалубный с небольшой седловатостью корпуса. При этом легкие крейсера типа Brooklyn отличались значительной высотой надводного борта в корме - 7 м. В то же время в районе форштевня по этому показателю тип Brooklyn уступал другим типам - 8,2 м. Для снижения волнового сопротивления в своей нижней части форштевень имел ярко выраженный бульб.
Обводы носовой оконечности были острыми, с характерным двойным изломом борта и небольшим развалом шпангоутов. Это способствовало обеспечению хороших скоростных качеств, но повлияло на характер бронирования погребов носовых башен и негативно сказалось на мореходности. В средней части шпангоуты имели небольшой завал внутрь, а в корме становились практически вертикальными. В целом форма корпуса считалась довольно удачной и без принципиальных изменений перекочевала в проекты следующих американских крейсеров.
Корпус набирался по продольной схеме, шпация составляла 1,22 м. Основным материалом из которого он изготовлялся была сталь STS[4]: толщина наружной обшивки - 16-18 мм. Многие элементы надстроек также делались из тонкой STS. На изготовление палуб шла главным образом сталь HTS[5]. Крейсера имели три сплошных палубы (главная, вторая и третья), а также две платформы, прерывавшиеся на протяжении машинно-котельных отделений. По всей длине корпуса имелось второе дно, переходившее в двойной борт, который поднимался в районе МКО до третьей палубы, а в оконечностях - до первой платформы.
Бронирование
Основная статья: Бронирование легких крейсеров типа Brooklyn
Схема бронирования кораблей типа Brooklyn повторяла тип New Orleans, отличаясь лишь меньшей толщиной ряда элементов. Главный броневой пояс прикрывал только отсеки энергетической установки, примыкая верхней кромкой к третьей палубе. Его высота составляла 4,22 м; причем в верхней части он имел однородную толщину в 127 мм, на протяжении 2,84 м, а затем плавно утончался к нижней кромке до 82,5 мм. Пояс устанавливался поверх 16-мм обшивки и замыкался 127-мм траверсами[6].
Сверху на пояс опиралась броневая палуба, толщина которой над МКО и погребами составляла 51 мм, над отсеками двойного борта в районе МКО - 44,5 мм.
Лобовые плиты башен имели толщину 165 мм, толщина боковых плит уменьшалась от 76 мм в передней части до 38 мм, крыша бронировалась 51-мм плитами. Толщина брони барбетов составляла 152 мм, к зарядным погребам шли 76-мм подачные трубы.
Энергетическая установка
Основная статья: Энергетическая установка легких крейсеров типа Brooklyn
Состав и компоновка ГЭУ крейсеров типа Brooklyn была заимствована из проекта кораблей типа New Orleans. Схема размещения силовой установки - линейная. В ее состав входили 8 водотрубных котлов «Babcock & Wilcox» и 4 турбозубчатых агрегата (ТЗА) системы Parsons с одной ступенью редуцирования. Турбины изготавливались фирмой «Westinghouse», редукторы - фирмой «Falk Co.». Рабочее давление пара составляло 28,2 кг/см², температура - 342°С. Котлы располагались в четырех котельных отделениях, ТЗА - в двух машинных отделениях. Каждый ТЗА работал на свой вал, трехлопастные винты, диаметром 3,71 м, делались из специальной бронзы. Проектная мощность 100 000 л.с. должна была обеспечивать кораблям 32,5-узловой ход. USS Boise на испытаниях превысил контрактную скорость, показав 33,7 уз при водоизмещении 11 589 т и мощности механизмов 101 800 л.с.
По проекту нормальный запас топлива составлял 1982 т, полный - 2207 т. Есть основания полагать, что до «паспортного» значения - 10000 мил 15-узловым ходом, их дальность не дотягивала и при запасе топлива 2175 т ограничивалась 7800 милями на той же скорости.
Вспомогательное оборудование
Основная статья: Вспомогательное оборудование легких крейсеров типа Brooklyn
Электроэнергией крейсера обеспечивались четырьмя турбо-генераторами и двумя дизель-генераторами переменного тока напряжением 450 В. Турбогенераторы фирмы «General Electric» мощностью по 400 кВт стояли на каждой турбине, дизель-генераторы мощностью по 1000 кВт находились в отдельном отсеке позади МО. Суммарная мощность электростанции составляла 3600 кВт.
Крейсера типа Brooklyn снабжались одним балансирным рулем с электрогидравлическим приводом. Американцы не приводят данных по их маневренности, но по всей видимости, она была неплохой.
Экипаж
Основная статья: Экипаж легких крейсеров типа Brooklyn
По довоенным штатам, экипаж крейсеров типа Brooklyn состоял из 52 офицеров и 816 нижних чинов, на USS St. Louis и USS Helena матросов было на 20 человек больше.
В годы войны численность экипажа существенно возросла: в 1945 году на USS Boise было 80 офицеров и 1116 нижних чинов, на USS St. Louis - 82 и 1134.
Вооружение
Артиллерия главного калибра
Основная статья: 152-мм/47 орудие Mark 16
Поскольку 152-мм/53 орудие Mark 12, стоявшее на легких крейсерах типа Omaha, считалось не слишком удачным, для кораблей следующего поколения было разработано новое 152-мм орудие Мark 16 с длиной ствола 47 калибров. Конструкция ствола этой пушки была заимствована у старого 152-мм/50 орудия Mark 8 образца 1898 года, но теперь оно снабжалось лейнером и полуавтоматическим вертикально-скользящим затвором, обеспечивавшим превосходную скорострельность.
Номенклатура снарядов включала бронебойный (АРС) и три вида фугасных - с бронебойным колпачком (называемым неформально Special Common), для заградительного зенитного огня (АА Common) и с повышенным содержанием взрывчатки (НС - high-capacity). Бронебойный и Special Common оснащались взрывателями с замедлением, «зенитный» фугас - дистанционной трубкой, НС, предназначенный для поражения наземных или небронированных надводных целей, - взрывателем мгновенного действия. Масса разрывного заряда для Special Common составляла 1,1 кг (фугасность - 2,3%), для «зенитного» и НС - 6,2 кг (13%), по бронебойному снаряду данных нет. Можно лишь отметить, что в американских бронебойных снарядах содержание ВВ было традиционно более низким, чем в аналогичных европейских. Метательный заряд весом 14,5 кг помещался в тонкую латунную гильзу «сухим» весом 12,8 кг.
Главным недостатком американских 152-мм снарядов был их вес - 46,7 кг для всех типов - почти самый маленький среди боеприпасов аналогичного калибра для морских орудий в других странах[7]. Поэтому специально для орудия Мark 16 был создан новый «сверхтяжелый» бронебойный снаряд АРС Мark 35 весом 59 кг (разрывной заряд - 0,9 кг). Разумеется, баллистические характеристики существенно отличались: для «легкого» снаряда начальная скорость составляла 812 м/с, максимальная дальность стрельбы - 21 473 м, для «тяжелого» - соответственно 762 м/с и 23 882 м. Боекомплект - 200 снарядов на ствол.
Башенные установки крейсеров типа Brooklyn обладали рядом конструктивных особенностей. Орудия монтировались в отдельных люльках, но не имели индивидуального вертикального наведения[8]. К тому же, располагались они довольно близко друг к другу - расстояние между осями стволов составляло всего 1,4 м. Это способствовало увеличению разброса снарядов в залпе, но позволило сделать установки довольно компактными. Диаметр барбета составлял 5,18 м. Башни получились достаточно тесными.
Диапазон горизонтальной наводки составлял примерно 150° на каждый борт, вертикальная первоначально ограничивалась величиной +40°, что было вызвано величиной прорезей в лобовой плите, но по опыту оказания огневой поддержки в ходе десантных операций, была доведена до +60°, чтобы обеспечить возможность поражения береговых целей, укрытых в складках местности.
Универсальная артиллерия
Основные статьи: 127-мм/25 орудие Mark 13 и 127-мм/38 орудие Mark 12
При обсуждении проекта CL-40 рассматривался вариант отказа от артиллерии среднего калибра в пользу скорострельных автоматов. К счастью, этого не произошло, и крейсера типа Brooklyn получили полноценную зенитную батарею дальнего радиуса действия из восьми 127-мм/25 орудий Mark 13. Они размещались на верхней палубе побортно в средней части корабля, но носовая пара орудий была поднята на один уровень для уменьшения забрызгивания.
127-мм/25 орудие Mark 13 была создана на основе 127-мм/51 орудия Marks 7, составлявшего основу противоминного калибра линкоров периода Первой мировой войны, и стала первой крупнокалиберной зениткой американского флота. При ее разработке основное внимание уделялось облегчению конструкции с целью увеличения скоростей наводки и уменьшения момента инерции. Существовало несколько моделей, различавшихся в основном конструкцией ствола. Все они имели полуавтоматический вертикально-скользящий затвор и использовали унитарный выстрел. Модель Mark 13 считалась наиболее совершенной, ее ствол хромировался, что на 20% повышало его живучесть, и существовала возможность его быстрой замены.
На крейсерах типа Brooklyn 127-мм орудия стояли в установках Мark 19 с расширенной платформой для заряжающих. Вертикальная и горизонтальная наводка обеспечивалась электромоторами мощностью по 1 л.с. Орудия имели пневматические досылатели. На поворотной платформе орудия имелся прибор для установки взрывателей на три снаряда. Обслуживал установку расчет из 11-12 человек. По данным авторитетного специалиста по морскому вооружению Дж. Кэмпбелла, некоторые корабли получили более совершенные установки Мark 27 с силовыми приводами наведения от директора (посредством электромоторов мощностью по 3 л.с.), однако не ясно, делалось это во время постройки или в ходе модернизаций военного времени. Вес установки Мark 19 составлял 9829 кг, Мark 27 - 10 555 кг, максимальный угол подъема ствола 85°. Погреба зенитного боезапаса располагались на второй платформе перед носовым котельным отделением, а также в отсеках погребов главного калибра, но ближе к бортам. Боекомплект - 200 снарядов на ствол.
Батарея среднего калибра двух последних кораблей кардинально отличалась. К тому времени появились новые универсальные 127-мм/38 орудия Mark 12, отличавшиеся увеличенной скорострельностью и дальнобойностью. Первым из крейсеров вместо 127-мм/25 зениток их получил USS Wichita, на котором разместилось восемь одинарных установок, в том числе четыре закрытых. Аналогичным образом решено было вооружить USS St. Louis и USS Helena, но поскольку у них имелось всего пять свободных позиций (причем всего одна из них в диаметральной плоскости), вместо одинарных поставили четыре спаренных установки Мark 29. Единственным минусом стало резкое увеличение «верхнего» веса: каждая башня весила 49 т, а стояли они на уровень выше верхней палубы.
Зенитные автоматы и пулеметы
Основные статьи: 20-мм/70 автомат «Oerlikon» и 40-мм/56 автомат «Bofors»
Согласно проекту, крейсера типа Brooklyn должны были нести четыре счетверенных 28-мм/75 автоматов Mark 1 и восемь 12,7-мм/72 пулеметов Browning.
В декабре 1942 года был принят новый стандарт легкого зенитного вооружения крейсеров типа Brooklyn: 4 счетверенных и 4 спаренных 40-мм/56 автоматов «Bofors», плюс «Oerlikon». Последние монтировались у основания носовой надстройки, на месте снятой боевой рубки, в средней части вместо шлюпок, позади кормовой надстройки, а также в оконечностях. Их число достигало 28 стволов. К концу войны одиночные «Oerlikon», как правило, заменялись спаренными, количество установок при этом уменьшалось.
Система управления огнем
Управление огнем главного калибра осуществлялось посредством системы (Fire Control System) Mark 34 с двумя командно-дальномерными постами (КДП, директорами), располагавшимися наверху носовой и кормовой надстроек. Директор Mark 34 оснащался стереоскопическим дальномером с базой 18 футов (5,54 м). Он предназначался для определения пеленга и расстояния до цели, а также для наблюдения за падением собственных снарядов. Расположенный на директоре баллистический вычислитель Mark 8 выдавал значения ВИР[9] и ВИП[10]. Вес директора (его поздней версии, оснащенной радаром Mark 13) составлял 18,75 т.
Непосредственно под башенкой директора находился пост управления огнем (Fire Control Station), отвечавший главным образом за выбор и распределение целей в бою. Данные с директоров обрабатывались в центральном артиллерийском посту (ЦАП, Plotting Room), расположенном под носовой надстройкой на второй платформе по правому борту. Он оснащался электромеханическим вычислителем - так называемым «автоматом стрельбы» или «компьютером», устройством гиростабилизации Mark 30 на основе гироскопа (во время военных модернизаций его заменяли на более совершенный Mark 41), распределительным щитом и имел подключение ко всем директорам, артиллерийским визирам и башенным дальномерам, что обеспечивало возможность собирать данные с разных устройств и переключаться с одного оборудования на другое. Расчет каждого директора состоял из 16 человек, еще 10 составляли расчет ЦАП.
Огнем универсальных орудий управляли два директора Mark 33, стоявшие уровнем ниже КДП главного калибра. Директор обеспечивал сопровождение цели, имеющей максимальную скорость около 600 км/ч, и, что особенно важно, мог выдавать данные для стрельбы по пикирующим бомбардировщикам. Баллистический вычислитель Mark 10 располагался прямо на вращающейся платформе, что считалось недостатком, так как увеличивало вес директора (6,3 т) и не позволяло обеспечить ему хотя бы противоосколочное бронирование. Соответственно, никаких дополнительных вычислительных устройств в подпалубных помещениях не имелось. Расчет директора состоял из 9 человек. На установленных после модернизации на USS Savannah более поздних образцах зенитного КДП Mark 37 баллистический вычислитель был перенесен с вращающейся части директора в помещение, расположенное под основанием, что позволило снизить вес «башни», сделать ее закрытой и более «поворотливой».
Для 28-мм автоматов предназначались прицельные колонки (директоры) Mark 44 (по одной на установку), работавшие в режиме «слежения за целью» и не имевшие вычислительных приборов для выдачи угла упреждения. При перевооружении с 28-мм на 40-мм автоматы крейсера получали более совершенные директоры Mark 51. Последние в конце войны стали снабжать радарами Mark 26, предназначенными для определения расстояния до цели. Из кораблей типа Brooklyn их получила только USS Savannah. В 1945 году USS Boise вместо пяти Mark 51 был оборудован директорами (два Mark 57 и два Mark 63), оснащенными радиолокационными прицелами для «слепой» стрельбы. 20-мм/70 автоматы «Oerlikon», как одиночные так и спаренные, находились под управлением расчетов и централизованного управления не имели.
Окраска
Основная статья: Окраска легких крейсеров типа Brooklyn

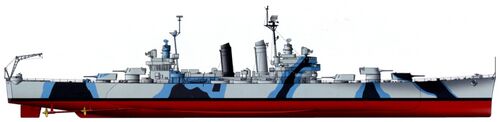

К окраске боевых кораблей в ВМС США относились самым серьезным образом, разработав задолго до начала Второй мировой войны четкую систему. Все применяемые оттенки были стандартизированы с присвоением названия и номера. Характер окраски определялся базовым типом (Measure, сокращенно Ms), которому присваивался определенный номер и название. В период с 1928 до 1940 года для крейсеров стандартной схемой была Ms-3 «Light Gray System»: корпус и надстройки окрашивались светло-серой краской 5-L (light gray), для палуб обычно использовался приглушенный оттенок «палубный синий» 20-В (deck blue). Вскоре после начала войны от светлой окраски, слишком заметной в пасмурную погоду и в сумерки, отказались в пользу более темной схемы Ms-21, при которой все вертикальные поверхности равномерно красились в «военно-морской синий» 5-N (navy blue).
Непременным атрибутом военного времени во всех флотах стала камуфляжная окраска. Американцы не стали исключением: в годы войны были разработано великое множество различных вариантов камуфляжа для кораблей всех классов. Всем им также присваивался базовый тип, к которому добавлялся номер проекта - например, «Measure 33 design 21d» или Ms-33/21d.
Простейший вариант камуфляжа - фальшивый белый бурун на носу (Measure 5 «Painted Bow Wave») - еще летом 1941 года получил USS St. Louis. «Тихоокеанские» крейсера в начале 1942 года большей части имели схему Ms-21. Со второй половины 1942 года повсеместно стала вводиться новая схема Ms-22 «Graded System», согласно которой борта кораблей до уровня самой нижней точки главной палубы окрашивались во все тот же «военно-морской синий» 5-N, а выше (подъем носовой части к форштевню и все надстройки) - в «туманный серый» (haze gray) 5-Н.
В конце 1943 - начале 1944 года три крейсера серии были окрашены по схеме Ms-32 «Medium Pattern System» («разрывающие пятна»). Она была довольно сложной, состоящей, как правило, из трех цветов: «океанского серого» 5-N, «светло-серого» (light gray) 5-L и «тусклого черного» (dull black) ВК. Горизонтальные поверхности также камуфлировались - к обычному «палубному синему» 20-В добавлялся «океанский серый» 5-O. USS Honolulu и USS St. Louis окрашивались в вариант Ms-32/2C с несимметричным камуфляжем, причем на левом борту переходы между цветами образовывались прямыми или ломаными линиями, а на правом - волнами, плавно стыкующимися с окраской палубы. USS Phoenix нес отличающийся двухцветный вариант Ms-32/5d с плавным, «размытым» переходом между цветами 5-Н и 5-O.
Окраска крейсеров типа Brooklyn, попавших в страны Южной Америки, практически копировали камуфляжные схемы или окраску, принятую в американском флоте.

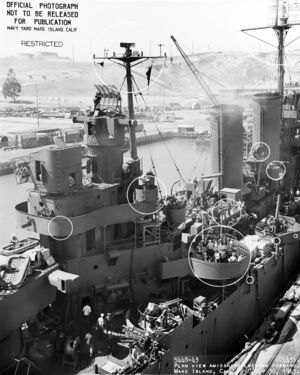

Модернизации в американском флоте
Основная статья: Модернизации легких крейсеров типа Brooklyn
К началу войны крейсера типа Brooklyn, являвшиеся одними из самых современных кораблей флота, практически не проходили модернизаций. Лишь в середине 1941 года на них был произведен ряд улучшений, рекомендованных Генеральным Советом флота по настоянию адмирала Эрнеста Кинга. Помимо усиления зенитного вооружения (установка 28-мм автоматов, о которой говорилось выше), были устроены противоосколочные щиты у 127-мм орудий и заварены иллюминаторы в корпусе.
Уже в начале войны изучение британского опыта показало, что закрытые рубки представляют серьезную опасность, ограничивая обзор во время воздушных налетов. У самих англичан управление кораблем - будь то линкор или эсминец - как правило, было сосредоточено на открытом верхнем мостике. У привыкших к комфорту американцев центром управления являлась рулевая или боевая рубка, а длинные крылья мостиков служили скорее для удобства при швартовках.
Требовалось принять меры. Сначала крейсера получили открытые прямоугольные мостики поверх существующих надстроек, а с весны 1942 года на них приступили к осуществлению более существенной модернизации. С кораблей типа Brooklyn сняли боевые рубки (их установили на старые линкоры), а позже на некоторых кораблях понизили на один уровень высоту носовой надстройки, соорудив наверху широкий открытый мостик по образцу британского. На расширенном сигнальном мостике расположились зенитные автоматы, а на верхнем - пост воздушного наблюдения и целеуказания, аналогичный был сооружен на кормовой надстройке. Все мостики получили противоосколочное бронирование. Фок-мачта переносилась на 2,1 м в корму, снижалась высота прожекторной площадки, причем снимались два из четырех прожекторов.
Установка радиолокационного оборудования началась в октябре 1941 года, когда на USS Philadelphia появились два первых радара управления огнем Mark-З. Чуть позже по одному такому получили USS Phoenix, USS Boise, USS Honolulu, USS St. Louis и USS Helena. Впоследствии стандартное радиолокационное оборудование крейсеров включало в себя радар дальнего обнаружения SC или SK, один-два радара обнаружения надводных целей SG и по две РЛС управления огнем Mark-З (главного калибра) и Mark-4 (зенитной артиллерии), размещавшиеся на соответствующих директоpax. К концу войны набор радиолокационного оборудования варьировался весьма широко.
Одновременно с довооружением и до-оснощением кораблей техническими средствами, проводились и организационно-штатные изменения в боевом расписании. Важнейшим из этих изменений стало появление боевых информационных центров. Ночные бои у о. Гуадалканал во второй половине 1942 года наглядно продемонстрировали, что радиолокационные контакты должны наноситься на планшет и анализироваться в спокойном месте, а не на затемненном мостике. Сначала экипажи кораблей своими силами оборудовали в надстройках специальные помещения, в которых поместились старшие помощники командиров. Постепенно эти пункты приняли на себя и другие функции, став центрами приема донесений от наблюдателей, из радиорубки, с радаров и гидроакустических станций. Поступавшая информация взаимно сверялась и, в зависимости от ее характера, передавалась на мостик, флагману, артиллеристам или на другие посты. С расширением функций значение пунктов радиолокационной информации возросло, и в конце 1942 года приказом главкома Тихоокеанского флота Честера У. Нимица они были трансформированы в боевые информационные центры (Combat Information Center - CIC), в которых к концу войны работало до 50 членов экипажа. По образному выражению С.Э. Морисона, «боевой информационный центр узурпировал роль мостика как «сердца» корабля».
В декабре 1943 года было принято решение перевооружить USS Savannah, поврежденную немецкой планирующей бомбой у Салерно, четырьмя спаренными 127-мм/38 установками и заменить директоры Mark-ЗЗ на Mark-37 с РЛС управления огнем Mark-12/22. Так как остойчивость стала вызывать серьезные опасения, предусматривался демонтаж башни №3, но затем было решено установить були, что увеличило ширину до 21,2 м и на полузла снизило скорость. Аналогичным образом планировалось перестроить остальные шесть крейсеров, но поскольку модернизация USS Savannah заняла 7 месяцев и стоила около 2 млн. долларов, в августе 1944 года адмирал Кинг, ставший к тому времени главкомом ВМС США, распорядился провести работы по сокращенной схеме. USS Brooklyn, USS Philadelphia и USS Honolulu получили були, но сохранили прежнее зенитное вооружение. Остальные корабли не перестраивались.
Перечень модернизационных работ во время войны
- 1. Перл-Харбор, начало 1942 года: демонтированы 12,7-мм пулеметы, установлено 2x1 76-мм зенитки, 2x4 28-мм автомата и 8x1 20-мм автоматов, на носовом директоре Mark-34 установлен радар Mark-З.
- 2. февраль 1943 года: демонтированы 76-мм зенитки и 28-мм автоматы установлено 4x4 40-мм автомата.
- 3. Верфь ВМС, Филадельфия, июль-30 августа 1943 года: установлено 4x2 40-мм и 11x1 20-мм автоматов, радар Mark-З перенесен на кормовой директор Mark-34, на носовом установлен Mark-8, на директоры Mark-ЗЗ установлены радары Mark-4, установлен радар SK и два радара SG.
Служба
В отношении Аргентины военно-исторические обзоры выделяют двадцатилетний период, начавшийся в 1948 году, как «эру возрождения». Надо сказать, что кроме окончательного забвения времен размещения на верфях ведущих военно-морских держав мира обширных заказов на строительство кораблей, начало этого «ренессанса» прочно ассоциируется с именем одного человека - президента, диктатора и национального лидера дона Хуана Доминго Перона. Многоплановая и не всегда понятная политика Перона в военно-морской сфере началась с приобретения в США в 1947-1950 гг. большого количества выведенных в резерв кораблей и судов, в первую очередь десантных и эскортных кораблей, а также транспортов и танкеров. Все они доставались Аргентине по копеечной стоимости. Одновременно корабли и суда приобретались и в Великобритании. Основанием для столь грандиозного обновления флота стали все более усиливающиеся территориальные споры с Чили.
Однако становой хребет флота составляли совсем другие корабли. В 1947-1948 гг., один за другим, из боевого состава ВМС вывели дредноуты ARA Rivadavia и ARA Moreno, прослужившие более 30 лет. Флот нуждался в новых «капитальных кораблей». На роль таковых, после ухода с военно-морского трона линкоров, годились и крейсера - до тех пор, пока приобретение авианосца оставалось открытым вопросом. Удачно сформированная и взаимовыгодная программа MDAP позволила решить эту проблему путем передачи Armada de la Republica Argentina (ARA) двух крейсеров типа Brooklyn - USS Phoenix и USS Boise. Контракт на их продажу был подписан в США 11 января 1951 года.
Сразу после ввода в строй, ARA 17 de Octubre направился в Норфолк для подготовки к переходу на новую родину. 16 ноября 1951 года под командованием капитана 1 ранга Адольфо Б. Пива крейсер вышел из американской военно-морской базы, а утром 5 декабря бросил якорь в Пуэрто-Бельграно. В начале 1952 года оба крейсера вошли в состав специально сформированного (впрочем, это было характерно для всех рассматриваемых национальных флотов) крейсерского соединения, приступив к выполнению программы учений и стрельб. Большую часть времени они проводили в походах с курсантами военно-морских училищ и школ на борту. Существовали стандартные маршруты, по которым происходили такие вояжи в Атлантике на удалении 1200 миль от берегов Патагонии. 24 октября 1952 года в Буэнос-Айресе ARA 17 de Octubre получил своеобразный подарок со стороны министерства аэронавтики страны - крейсеру передали Боевое знамя (Pabellon de Guerra)[11].
16 сентября 1955 года в стране вспыхнула освободительная революция, в которой флот сыграл ведущую роль.
ARA 17 de Octubre в это время находился в заливе Нуэво с остающейся там частью флота, а ARA Nueve de Julio в сопровождении двух эсминцев в этот же день открыл огонь по правительственным войскам у Пуэрто-Бельграно и вел его четыре часа. Спустя двое суток оба крейсера во главе основных сил флота прибыли в устье Ла-Платы, ARA 17 de Octubre нес флаг Командующего морскими операциями. Правительству был предъявлен ультиматум с угрозой артиллерийского обстрела Буэнос-Айреса. 19 сентября Перон бежал из страны, а 20-го в каюте командира ARA 17 de Octubre между представителями повстанцев и правительства состоялось подписание акта №1, означавшего полный успех революции.
Спустя два дня ARA 17 de Octubre переименовали в последний раз - ассоциации с Пероном теперь стали совсем неуместны, и крейсер сменил название на ARA General Belgrano - традиционное для ARA имя в честь генерала Мануэля Бельграно, военного и политического деятеля XIX века.
С начала следующего, 1956 года, оба крейсера провели в учениях и походах. В это время на них, как и на чилийских систершипах, базировалось по два вертолета «Bell-47C».
Мартовской ночью 1956 года отрабатывающие совместное маневрирование крейсера не смогли разойтись в открытом море: форштевень ARA Nueve de Julio ударил в борт ARA General Belgrano, практически отрубив носовую часть последнего. Ремонтировались незадачливые систершипы на верфи морского арсенала Пуэрто-Белграно. Обычно в малых флотах такие происшествия означают довольно сильное снижение уровня подготовки личного состава, что сказывается на содержании корабля, в результате чего последствия аварий становятся хроническими. Однако в случае ARA General Belgrano это правило обернулось исключением - в этом же 1956, а также в 1961, 1963 и 1965 годах он брал призы за лучшую стрельбу. В промежутках между этими мероприятиями оба крейсера прошли модернизацию - на них установили РЛС общего обнаружения LW-01 (на фок-мачте) и DA-01 (на грот-мачте) производства голландской фирмы «Signal Automatic».

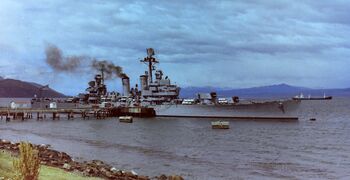

В 1963 году, после посещения Ушуаи, ARA General Belgrano какое-то время находился в прибрежных водах Мальвинских островов, обеспечивая военно-морское присутствие в этом спорном регионе. Тогда это мероприятие прошло вполне мирно...
В 1967 году ARA General Belgrano вывели из боевого состава флота для следующей модернизации - установки британского ЗРК «Sea Cat» версии GWS-24, две четырехконтейнерные пусковые установки которого смонтировали в задней части носовой надстройки, одновременно с установкой РЛС RTN-10X «Orion» итальянского производства. Дозвуковая ракета комплекса в сочетании с системой полуавтоматического наведения NA9-D1 вряд ли соответствовала громкому статусу «корабля УРО», но поскольку она стала первой системой управляемого ракетного оружия, появившейся на корабле ARA, значение этого события трудно переоценить. Вероятно, в ходе этой же модернизации на крейсере поставили навигационную РЛС SGR-110, а из зенитных автоматов оставили только два счетверенных (возможно, еще от двух до четырех одинарных) 40-мм/56 автомата «Bofors». 4 ноября 1968 года ARA General Belgrano провел первые ракетные стрельбы - по аргентинским данным, вполне успешные, и в том же году снова стал лучшим на флоте по результатам артиллерийских стрельб.
ARA General Belgrano до своей тридцатой годовщины нахождения в составе ARA (1981), привлекался к решению весьма широкого круга задач: стрельбы, учебные походы, поисковоспасательные операции, выполнение функций флагманского корабля и т.д. В январе 1982 года ARA General Belgrano, под командованием капитана 1 ранга Эктора Е. Бонзо, совершил дальний учебный поход с курсантами военно-морских учебных заведений (национальных и иностранных), с заходами в порты Мадрин, Ушуая и Пунто-дель-Эсте. В это время на борту находился уже только один вертолет «Alouette III» из состава 1-й вертолетной эскадрильи 3-й авиационной эскадры морской авиации. 12 февраля корабль, пройдя за 22 дня 5000 миль, прибыл в Пуэрто-Бельграно и начал очередной планово-предупредительный ремонт. Как оказалось, последний...

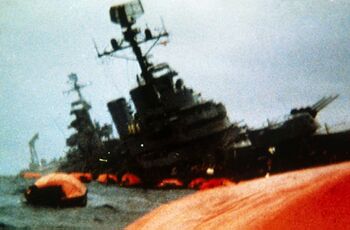

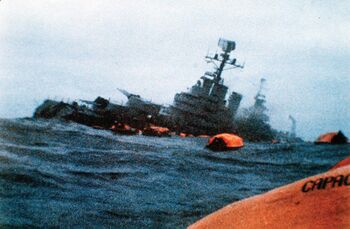

Гибель «Генерала Бельграно»
В 1981 году, после пяти лет правления сменявших друг друга «генеральских кабинетов», к власти в Аргентине пришла профашистская хунта генерала Леопольдо Ф. Галтиери. Первоначальные успехи в наведение порядка внутри страны вскоре потерялись на фоне глубокого экономического кризиса и подавления инакомыслия. В качестве возможного пути выхода гнева народных масс, хунта Галтиери, по инициативе главнокомандующего ВМС адмирала X. Анайя, приняла решение провести силовую операцию по захвату Фолклендов. Реакция Великобритании (правящий кабинет Маргарет Тэтчер) прогнозировалась как «сдержанная» - предшественниками Галтиери вопрос о территориальной принадлежности Фолклендов в дипломатических сношениях поднимался регулярно с 1980 года.
Последовавшие в первых числах апреля 1982 года высадки и обеспечивающие действия по планам операций «Суверенитет» и «Розарио» привели к относительно бескровному достижению первичных целей хунты на Фолклендах и Южной Джорджии. Однако первая же реакция британцев стала для них неожиданной. Владычица морей совсем не собиралась молча сносить оскорбления из другого полушария - уже 12 апреля правительство Тэтчер объявило о введении вокруг островов 200-мильной контрольной зоны (TEZ), все попытки пересечь которую по направлению к островам должны были пресекаться Королевским флотом - три атомные субмарины (HMS Conqueror, HMS Splendid и HMS Spartan) уже находились в этом районе, развернутые задолго до до аргентинского вторжения.
Но настоящим ударом для хунты стало освобождение только что захваченной Южной Джорджии. 25 апреля англичане силами TG-319.9, используя подразделения морской пехоты и бортовые вертолеты эсминца УРО HMS Antrim и фрегата HMS Plymouth, при огневой поддержке этих кораблей, заставили капитулировать аргентинский гарнизон. А в бухте Грютвикен британцы захватили, поврежденную вертолетами, аргентинскую подлодку ARA Santa Fe. Одновременно стало известно о том, что на подходе в район Фолклендов находится мощное оперативное соединениеTF-317, построенное вокруг авианосцев HMS Invincible и HMS Hermes. От правительства Аргентины требовалось предпринять какие-либо ответные меры.
И вскоре они последовали. 25-27 апреля в направлении островов вышли три ударных группы ARA, причем Южную (TF-79.3) возглавлял ARA General Belgrano. На борту крейсера находилось 1093 человека. Кроме флагмана, в отряд входили два модернизированных эсминца типа Allen M. Sumner - ARA Piedra Buena и ARA Hipólito Bouchard.
Формально, находящиеся к 07.00 2 мая в 240 милях от Фолклендов корабли TF-79.3, конечно, могли угрожать находящимся в 300 милях британским силам - на эсминцах имелись установки противокорабельных ракет MM-38 «Exoset», а бортовая броня крейсера достаточно хорошо защищала ARA General Belgrano от аналогичных ракет британских эсминцев и фрегатов («бронебойность» ММ-38 - не более 90 мм, причем абсолютно все характеристики ракет французского производства, как показал этот конфликт, были завышенными), так же как и от 454-кг авиабомб Sea Hariier с авианосцев. Наиболее подходящим «противокрейсерским» оружием британского флота оказались 533-мм торпеды атомных подлодок. Впрочем, крейсер был уже далеко не новым кораблем: по свидетельству Эктора Бонзо, давление пара в котлах могло поддерживаться на отметке не более 70% от первоначального, кроме того, имелись системные проблемы с редукторами турбин. Все это приводило к тому, что скорость его полного хода не превышала 18,5 узлов.
Но как бы то ни было, группа ARA General Belgrano не пересекла 200-мильную зону, а около 9 часов утра вообще легла на западные курсы, следуя примерно 10-узловой скоростью в направлении Огненной Земли. Возможно, в сложных погодных условиях Южной Атлантики именно такой ход являлся экономическим для изношенных механизмов крейсера. Судя по отсутствию боевой готовности №1, большому количеству личного состава, находившегося вне боевых постов, и отсутствия у соединения текущего боевого распоряжения, применение оружия не планировалось.
Еще с вечера 30 апреля за аргентинским соединением постоянно следила ПЛА HMS Conqueror (коммандер Ч.Л. Рефорд-Браун). Каждые два часа лодка возобновляла визуальный контакт с кораблями, и доносила их место в Адмиралтейство и командующему TF-317 вице-адмиралу Вудварду.
В этом месте Атлантики рельеф дна формирует банка Бердвуд - подводная горная гряда с чередованием глубин от 300 до 45 метров. Стоило группе ARA General Belgrano повернуть на северо-восток, по направлению к британским силам - и через короткое время HMS Conqueror лишился бы возможности преследовать аргентинские корабли из-за малых глубин. Никаких гарантий того, что они не сделают это с наступлением сумерек, у Вудварда, разумеется, не было.
В Лондоне к этой угрозе, отнеслись еще серьезнее, и в 13.30 по Гринвичу Рефорд-Браун получил по спутниковой связи разрешение атаковать аргентинские корабли, даже и не вошедшие в пределы TEZ, но находящиеся в месте, допускающем создание реальной угрозы надводным силам Великобритании.
Ряд английских источников утверждает, что из-за проблем со связью, HMS Conqueror перезапрашивал разрешение на залп, либо дожидался повторного подтверждения приказа, последовавшего в 17.30. Однако есть и противоположное мнение, связанное с якобы имевшим место желанием Рефорд-Брауна использовать новые управляемые торпеды «Tigerfish», стрелять которыми не позволили технические проблемы. Поэтому на тщательно рассчитанный боевой курс лодка легла только в 18.57. Дистанция до цели - идущего со скоростью 10 уз, в нескольких милях впереди эсминцев, крейсера ARA General Belgrano - составляла около 7 кбт. До границы TEZ оставалось 35 миль, до ВМБ Исла-де-лос-Эстадос на Огненной Земле - 100 миль, до ВМБ Ушуая - 240 миль.
В 19.00 HMS Conqueror выполнил стрельбу тремя прямоидущими торпедами Мк.8**, принятыми на вооружение в далеком 1932 году. В 19.01 (16.01 по аргентинскому времени) две из них попали в левый борт ARA General Belgrano.
Подрыв обеих боевых частей произошел почти одновременно. Первая торпеда попала в район 106 шпангоута, причем весьма вероятно, что взрыв был неконтактным и произошел под днищем крейсера - площадь пробоины оценивалась в 90 м². Его сила была такой, что оказались пробитыми все палубы корабля, включая верхнюю. В кормовом МО и жилых помещениях практически сразу же погибло 234 человека, начались затопления машинных и котельных отделений. Борьба за живучесть осложнялась потерей энергии. Вторая торпеда взорвалась между 15 шпангоутом и погребами носовой башни ГК. Как и в случае с аналогичными попаданиями в USS Helena, USS Honolulu и USS St. Louis в боях в заливе Кула летом 1943 года, носовая оконечность крейсера надломилась по линии носового броневого траверза и провисла вниз. К счастью, в носовых отсеках в этот момент люди не находились. Через 10 минут после попадания крен составлял 19° на левый борт, а еще через десять, в 19.21, достиг 40°, и капитан 1 ранга Бонзо приказал оставить корабль. Через непродолжительное время ARA General Belgrano скрылся под водой. С крейсером погиб 321 человек.
Третья выпущенная лодкой торпеда попала в ARA Hipólito Bouchard, но не взорвалась. Несмотря на такой явный намек, эсминцы начали искать потерянный радиолокационный контакт с крейсером в противоположном направлении и не вели спасательных работ. Только 3 мая плоты с остатками команды ARA General Belgrano обнаружила аргентинская авиация, а к исходу дня оба эсминца, буксир ARA Francisco de Gurruchaga, патрульный корабль ARA Commodoro Sommelero, а также чилийский транспорт Piloto Pardo спасли с плотов 772 человека.
Можно долго рассуждать о правомерности действий англичан, но увы - боевая устойчивость и техническое состояние кораблей типа Brooklyn в составе флотов Южной Америки в начале 1980-х годов уже не выдерживали никакой критики. Ни один из крейсеров данного типа, кроме ARA General Belgrano, за всю их долгую историю, не поражался торпедой подводной лодки, а вот старому USS Phoenix не повезло - он не только стал первым (и пока, к счастью, последним) кораблем, потопленным атомной субмариной, но и погиб от торпед, годившихся ему в ровесники.
См. также
- Вооружение
- Морские сражения
- Военно-морские награды
- Словарь морских терминов
ВМС США- Легкие крейсера типа Brooklyn
ВМС Чили- Легкий крейсер O'Higgins
- Легкий крейсер Capitán Prat
ВМС Бразилии- Легкий крейсер Barroso
- Легкий крейсер Tamandaré
ВМС Аргентины- Легкий крейсер ARA Nueve de Julio
- ↑ Наработки отдела проектирования не пропали даром - они легли в основу крейсеров типа Atlanta программы 1937 года.
- ↑ Столь необычное название должно было напоминать о событиях 17 октября 1945 года - даты фактического прихода к власти Перона, когда этот армейский полковник, бывший к тому времени вице-президентом и военным министром в правительстве генерала Фарреля и впавший в немилость военного кабинета, был освобожден из-под стражи в результате мини-революции бедных слоев населения Буэнос-Айреса и стал единоличным правителем страны.
- ↑ 9 июля 1816 года в Тукумане представители провинций бывшего вице-королевства Рио-де-ла-Плата провозгласили независимость от Испании и создание Объединенных провинций Южной Америки, прообраза Аргентины.
- ↑ STS - Special Treatment Steel - сталь специальной обработки. Использование этого материала, по существу являвшегося гомогенной броней, заметно удорожало корабль - не удивительно, что никто, кроме богатых американцев, не мог позволить себе такой роскоши.
- ↑ HTS - high-tensile steel - сталь высокого напряжения) - более упругая и дешевая, чем STS.
- ↑ Броня у американцев специфицировалась в фунтах на квадратный фут. Существовало понятие весового дюйма (толщина плиты весом 40 фунтов на квадратный фут), поэтому толщины в миллиметрах не совсем корректны.
- ↑ Для сравнения: французский 155-мм снаряд весил 56,5 кг, японский 155-мм - 55,8 кг, французский 152-мм - 54 кг, британский 152-мм - 50,8 кг, итальянский 152-мм - 50 кг, лишь немецкий 150-мм снаряд был легче - 45,5 кг. Все данные для бронебойных снарядов.
- ↑ Это нашло отражение в наименованиях: башенные установки крейсеров типа Brooklyn и типа Cleveland назывались «строенными» (triple), в отличие, скажем, от башен тяжелых крейсеров USS Wichita и типа Baltimore, имевших индивидуальную вертикальную наводку орудий и называвшихся «трехорудийными» (three-gun).
- ↑ ВИР - величина изменения расстояния.
- ↑ ВИП - величина изменения пеленга.
- ↑ Традиция вручения кораблю Боевого знамени, сохранившаяся в некоторых флотах Европы (испанский, итальянский) и Южной Америки, восходит к средневековью, когда знатные дамы готовили некий символ (например, знамя) и вручали его рыцарю, который обязан погибнуть, но вещь, сданную ему на хранение, спасти.
