Эскадренные миноносцы типа Gearing

Gearing

Allen M. Sumner

Gearing

Mitscher

Постройка и служба

156 ед. Заказано

98 ед. Построено

1944-1949 гг. Годы постройки

1944-1983 гг. Годы службы

Bath Iron Works, Bethlehem Steel и т.д. Место строительства

Общие данные

2425 / 3479 т. Водоизмещение (стандартное/полное)

119 / 12,5 / 4,37 м. Размерения (длина/ширина/осадка)

Мощность 60000 л.с., 2ГТЗА , 4 котла Энергетическая установка

34,5  узл. Скорость хода

5370 миль Дальность плавания

Экипаж

345 чел. Общая численность

20 чел. Офицеры

325 чел. Матросы

Вооружение

Артиллерия главного калибра

• 3х2 — 127 мм Mk.12.

ПВО

• 2х4 и 2х2 — 40 мм Mk.1/Mk.2;
• 10х1 — 20 мм Mk.4.

Минно-торпедное вооружение

• 2 пятитрубных ТА калибра 533 мм.

Противолодочное вооружение

• 6 бомбометов;
• 2 бомбосбрасывателя (56 глубинных бомб).

Построенные корабли

USS Gearing (1945), USS Glennon (1945)
и т.д.

Тип Gearing (рус. Гиринг) — эскадренные миноносцы США, созданные как дальнейшие развитие конструкции предшествующих кораблей Allen M. Sumner. Всего было построено 98 (вместо 158 запланированных) эсминцев типа Gearing, при этом часть данных кораблей подверглась существенным модернизациям в части вооружения, сопутствующих систем и оборудования. Во время службы в Военно-Морских Сил США в период с 1944 года по 70-ые - 80-ые года ХХ-го века эсминцы приняли участие в различных боевых конфликтах, включая Корейскую Войну. Часть кораблей были переданы другим странам — Китайской Республике, Турции и т.д. К 2013 году все эсминцы типа Gearing окончили свою службу.

Общие сведения

155px

300px

bottom

0

1

2

3

0

Внешний вид эсминцев типа Gearing по проекту

1

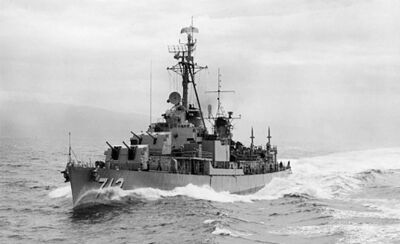

Эсминец радиолокационного наблюдения

2

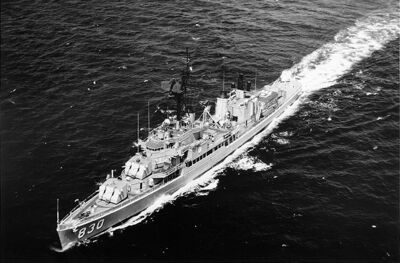

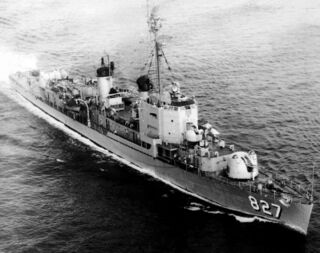

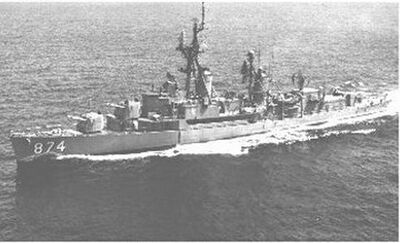

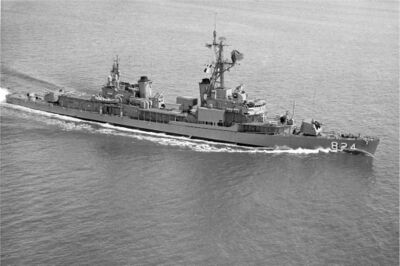

Эсминец типа Gearing после модернизации согласно одной из программе FRAM

3

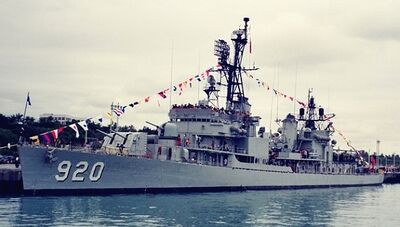

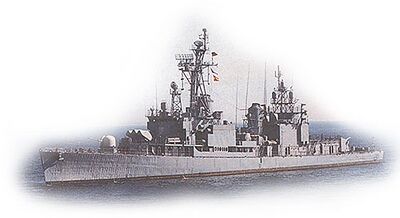

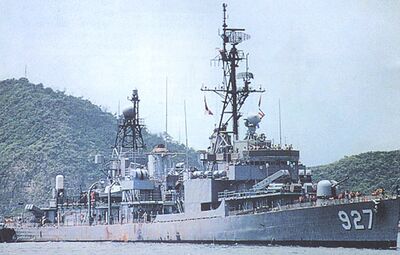

Корабль в ВМС Китайской Республики

Эскадренные миноносцы типа Gearing были, по сути, доработанной версией предыдущего типа кораблей этого класса — для снижения нагрузки на корпус его длина было увеличена на 4,3 м. По составу же вооружения они практически соответствовали кораблям типа Allen M Sumner:

• три башни со спаренными орудиями калибра 127 мм;
• два пятитрубных торпедных аппарата;
• 12 орудий калибра 40 мм и 10 - калибра 20 мм.

Корабли данного типа начали поступать в состав ВМС США с 1944 года — но, в отличие от предшественников, им не удалось принять участия во Второй Мировой Войне, хотя некоторые эсминцы воевали в ходе Корейской Войны.
При этом еще в самом начале, в конце первой половины 40-ых годов ХХ-го века, они подверглись модернизациям — было усилено вооружение противовоздушной обороны (ПВО) . В дальнейшем усиливалось и противолодочное оружие - некоторые эсминцы даже были переклассифицированы в корабли, специализирующие на борьбе с подводными лодками. Другие получили более мощные радары и, соответственно, была переведена в подкласс кораблей радиолокационного дозора.
В конце 50-ых — начале 60-ых годов ХХ-го века эсминцы типа Gearing прошли модернизации по программам FRAM (англ. Fleet Rehabilitation and Modernization — рус. Модернизация и ремонт кораблей флота) — обновился состав вооружения вооружение, систем управления огнем и средств обнаружения. В таком виде корабли оставались в строю ВМС США вплоть до 70-ых годов.

После окончания службы в США часть из них были передана ВМС других стран, где они могли быть оснащены другим вооружением - включая противокорабельные ракеты.

История создания

Предшественники

Две проекции эсминца типа Allen M. Sumner (орудия главного калибра и торпедные аппараты повернуты влево)

Перед началом Второй Мировой Войны одним из новых типов эсминцев являлись Benson и Gleaves, но ввиду того, что требовался корабль с еще большей дальностью плавания и с резервом для возможности усиления вооружения, в 1940-ом году был принят проект следующего типа — Fletcher. Он и стал наиболее массовым эскадренным миноносцем США во время боевых действий на Тихом Океане.

Но одним из его недостатков был высокий силуэт, обусловленный тем, что требовалось разместить пять одноорудийных башен калибра 127 мм, а также зенитные установки. К тому же, опять-таки, требовалось усилить зенитное вооружение.

Поэтому было принято решение использовать артиллерийские башни со спаренными универсальными орудиями главного калибра — установки типа Mk.38 с орудиями Mk.12. Поэтому теперь можно было разместить вместо пяти шесть орудий, но всего в трех башнях, что позволило расположить зенитные установки непосредственно на крыше кормовой надстройке. И в 1942 году был утвержден проект эсминца типа Allen M. Sumner, который, кроме вышеуказанного количества орудий главного калибра должен был иметь два пятитрубных торпедных аппарата калибра 533 мм, две двуствольные установки орудий калибра 40 мм и четыре одноствольных автомата калибра 20 мм.

В 1943 году зенитное вооружение было усилено — дополнительно должны были быть установлены две четырехствольные установки 40 мм и шесть одноствольных калибра 20 мм. Это все привело к увеличению массы, и при полном водоизмещении дальность плавания составляла 3600 морских миль при скорости 15 узлов

Предпосылки к созданию и проектирование

Именно поэтому в середине 1943-го года было принято решение о доработке проекта эсминцев Allen M. Sumner — длина корпуса должна была быть увеличена на 4,3 м при помощи вставки в корпус новой секции. Это позволило увеличить в 1,5 раза запас топлива, что привело бы к соответствующему возрастанию дальности.
Корабли по этому проекту стали новым типом эсминцев — Gearing.

Постройка и испытания

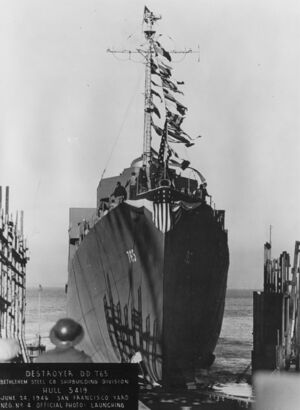

Спуск на воду DD-765 USS Keppler (1946) 14 Июня 1946

Первые заказы на эсминцы начала поступать еще в 1942 году (порядка 35 кораблей) как на корабли предшествующего типа, хотя большая часть была заказана уже по новому проекту в 1943 (121 корабль).
Производством кораблей типа Gearing должны были заниматься:

• Bath Iron Works — Бат, штат Мэн;
• Bethlehem Steel на четырех верфях, расположенных в:
  • Сан-Франциско (Калифорния);
  • Сан-Педро (Калифорния);
  • Статен-Айленд (Нью-Йорк);
  • Квинси (Массачусетс).
• Consolidated Steel — Орандж, штат Техас;
• Federal Shipbuilding and Drydock Company на двух верфях, расположенных в следующих городах штата Нью-Джерси:
  • Ньюарк;
  • Кирни.
• Todd Pacific Shipyards — Сиэтл, штат Вашингтон.
• Boston Navy Yard — Бостон, штат Массачусетс;
• Charleston Naval Shipyard — Норт-Чарлстон, штат Южная Каролина.

Но в 1945-1946 годах постройка 54 кораблей (48 и 6 соответственно) была отменена (корпуса готовых кораблей иди были отправлены на слом, или их конструктивные элементы были использованы в качестве запчастей для уже построенных кораблей), а 4 эсминца были достроены как корабли следующего типа — Mitscher.

225px

500px

bottom

0

1

0

Компновка эсминцев типа Gearing по проекту

1

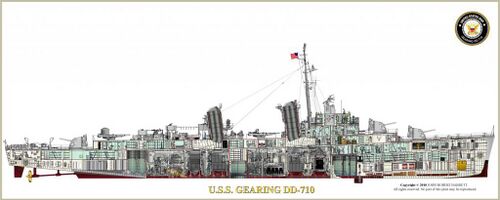

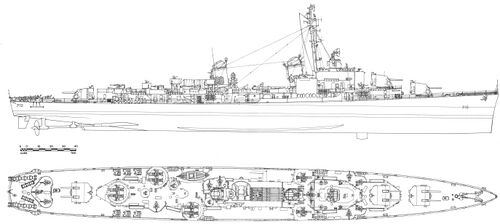

Две проекции эсминцев типа Gearing на момент сдачи после 1945 года

Описание конструкции

Главное отличие эсминцев типа Gearing от Allen M. Sumner заключалось в том, что в самой широкой части корпуса, между носовым машинным и кормовым котельным отделениями, начиная со 110 шпангоута была вставлена секция длиной 4,3 м с восемью шпангоутами — при этом они имели буквенные обозначения от А до G: а крайний, восьмой, имел номер 110.

Корпус

Корабль имел всего шесть палуб:

• три нижних, образующих подпалубное пространство — к нему же относился трюм;
• верхнюю, на которой размещалась надстройка;
• палубу надстройки;
• палубу рулевой рубки.

350px

400px

bottom

0

1

2

3

4

5

0

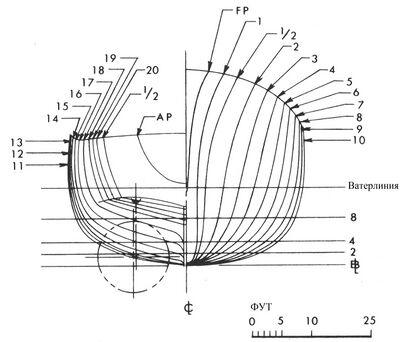

Обводы корпуса

1

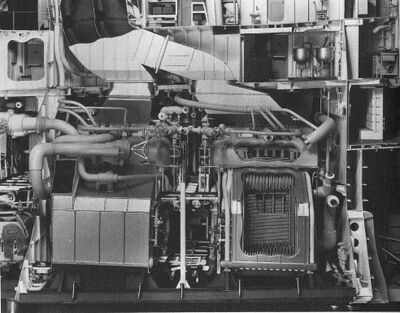

Переднее котельное отделение

2

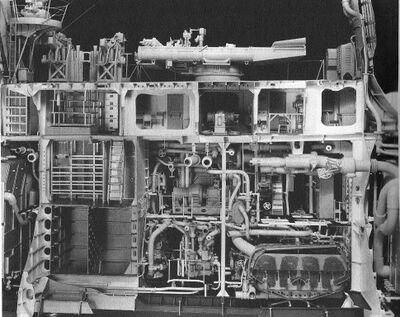

Переднее машинное отделение

3

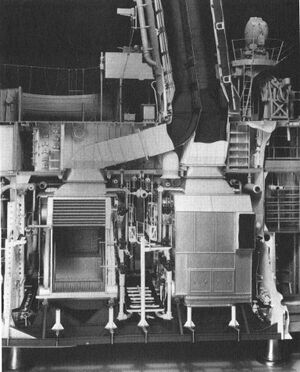

Заднее котельное отделение

4

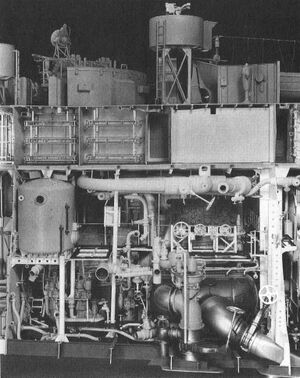

Заднее машинное отделение

5

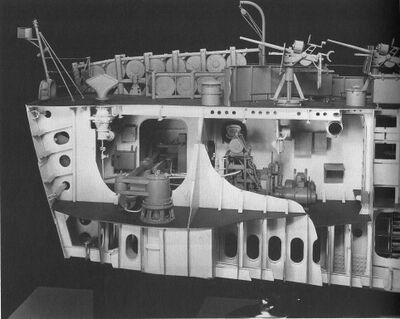

Кормовая часть

Подпалубное пространство

Его можно условно разделить на три части — носовую, центральную и кормовую.

В носу, от 1-го до 6-го шпангоутов размещался форпик, идущий от киля до первой палубы. Над ним размещался склад боцмана.
Далее в трюме, ниже третий палубы, до 60-го шпангоута, располагались склады и топливные баки.
Над ним же находились, собственно на третей палубе, также различные отсеки для хранения - якорных цепей, пороха, боеприпасов и т.д. Здесь располагались и холодильники для продуктов.
А вот двух отсеках, которые находились между 60-ым и 71-ым шпангоутами и были разделены на три части продольными переборками, размещались топливные баки - два основных центральных и шесть небольших боковых. При этом только центральные располагались между первой и третьей палубах — боковые же были ниже на одну палубу.
На второй палубе располагались отсек для заряжания передних орудий калибра 127 мм, а также мастерская и пр.
Выше размещались брашпиль, механизм вращения правой башни с орудиями калибра 127 мм, а также жилые помещения для офицеров, старшин и матросов. На этой же, первой палубе, находились столовые и гальюны.

Центральная часть начиналась от 72-го по 148-ой шпангоуты.
За топливными баками в носовой части, за переборкой толщиной 5,33 см, находилось переднее котельное отделение, далее, за водонепроницаемой переборкой - первое машинное отделение.
Затем располагались три топливных бака - как и передние, они разделялись продольно на центральный и два боковых.
Далее размещалась специальная переборка толщиной 5,33 мм — т.к. за ней располагалось заднее котельное отделение: в свою очередь, далее было машинное.

Кормовая часть не имела третей палубы, при этом она делилась тремя продольными переборками.
Непосредственно за задним машинным отделением располагались отсеки для шести топливных баков по аналогии с передними - только центральные размещались между килем и верхней палубой, а боковые шли до первой.
Затем, по центру, находились склады боеприпасов калибра 20 мм, 40 мм, а также патронов стрелкового оружия. Сбоку же размещались топливные баки.
Затем, между 182-ым и 198-ым шпангоутами, располагались отсеки для пороховых зарядов и снарядов кормовых орудий калибра 127 мм. Также в корме на второй палубе хранились медикаменты, склады радиолокационного оборудования и т.д.
На первой палубе располагались задний дизель-генератор, жилые помещения экипажа, основание вышеупомянутой установки орудий главного калибра и рулевые механизмы.

Верхняя палуба

Там размещались:

• передняя башня с орудиями калибра 127 мм (№1);
• надстройка;
• шесть бомбометов типа K;
• кормовая башня с орудиями калибра 127 мм (№3);
• три зенитных установки с орудиями калибра 20 мм;
• два бомбосбрасывателя;
• дымогенератор;
• оборудование для буксировки.

Надстройка

Первый отсек являлся основанием для второй башни с орудиями калибра 127 мм, №2, которая размещалась на его потолке — по сути, на палубе собственно надстройки. Также здесь происходило заряжение вышеуказанных орудий.
Далее размещались кают-компания офицеров и столовая для них. Затем в центральной части находились дымоходы из переднего котельного отделения — по правому борту находился камбуз. Передняя часть надстройки по верхней палубе заканчивалась лазаретом по центру и прачечной по правому борту.

Центральная часть была короткой — сквозь нее проходили дымоходы из заднего котельного отделения. По правому борту находились отсек для зарядки аккумуляторных батарей, аварийная радиорубка и склад боеприпасов калибра 40 мм.

Далее имелся перпендикулярный плоскости симметрии корабля проход сквозь кормовую часть надстройки для обеспечения быстрого доступа к обоим бортам.
Затем размещались жилые помещения команды.

За башней №2 передняя часть надстройки имела еще два уровня — на втором размещалась рулевая рубка. На первом уровне находилась каюта командира корабля, радиорубка, отсеки радиолокационного и гидролокационного оборудования, а также склад боезапаса орудий калибра 40 мм. Слева и справа от этого уровня располагались платформы для четырех орудий калибра 20 мм.
Далее размещалась фок-мачта, за ней - передняя дымовая труба Слева и справа от нее на специальных платформах находились установки спаренных орудий калибра 40 мм.

Затем располагался передний пятитрубный торпедный аппарат калибра 533 мм, а также кран для погрузки торпед.

За них находилась задняя дымовая труба, имевшая спереди платформу для 91,4-см прожектора, слева - с двумя орудиями калибра 20 мм, справа - с зенитным директором.
Далее по правому борту размещались спонсоны с установкой счетверенных орудий калибра 40 мм и одиночным орудием калибра 20 мм, по левому - моторный вельбот на шлюп-балках и еще один спонсон с орудиями калибра 40 мм. Также по левому борту, между ними, располагался вспомогательный пост управления, оснащенный репитером компаса.
За крайними спонсонами по центру находилась платформа с еще одним зенитным директором - оканчивалась кормовая часть надстройки задним торпедным пятитрубным аппаратом, который также как и передний имел кран, установленным по правому борту.

Рулевая рубка

Рулевая рубка находился практически в центре третьего уровне передней части надстройки - впереди, по бокам и сзади находились открытые площадки, на которых размещались:

• слева и справа - торпедные директоры, бинокли и сигнальные прожекторы;
• сзади - ящики для флагов и зенитные директоры.

В передней части рубки находился ходовой мостик, при этом его задняя стенка являлась базой директора (входная дверь находилась в следующем помещении, на правом борту) системы управления огнем (СУО), который находился на крыше.

На крыше размещались директор, прожекторы и различные антенны.

Энергетическая установка и ходовые качества

Энергетическая установка паротурбинная, мощностью 60000 л.с., состояла из:

• четырех паровых котлов;
• двух главных турбозубчатых агрегатов (ГТЗА);
• двух гребных валов;
• двух гребных винтов.

В каждом котельном отделении располагались по два паровых трехбарабанных водотрубных котла производства фирм Babcox & Wilcox или Foster Wheeler, которые выдавали на выходе пар давлением 3896 кПа при температуре 460° С (максимальным давлением обладал насыщенный пар - оно составляло 4240 кПа).

Дым отводился через две трубы - по одной на два котла.

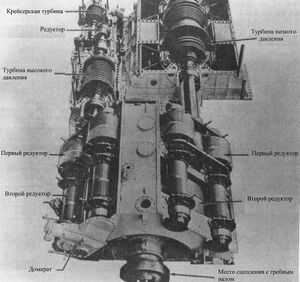

Главный турбозубчатый агрегат

ГТЗА условно можно разделить на блока - турбинный и редукторный, в состав которых входили следующие агрегаты.

top

0

• турбина низкого давления;
• крейсерская турбина;
• одиночный редуктор;
• турбина высокого давления.

1

четыре спаренных редуктора.

0

Турбинный

1

Редукторный

Пар вначале подавался в крейсерскую турбину, затем в турбину высокого давления и в конце - в турбину низкого давления. При этом была возможность обхода первой турбины - в работу сразу включалась вторая.
Данные агрегаты могли поставляться тремя компаниями - Westinghouse, General Electric и Allis Chalmers, при этом были небольшие конструктивные отличия в устройстве турбин низкого давления:

• турбина высокого давления - активного однопоточного типа с 12 ступенями;
• турбина низкого давления Westinghouse - реактивного двухпоточного типа с 9 ступенями;
• турбина низкого давления General Electric и Allis Chalmers - активного двухпоточнго типа с 6 ступенями;
• крейсерская турбина - активного однопоточного типа с 8 ступенями.

Имелось четыре основных редуктора (производства фирм DeLaval, Westinghouse или Falk), каждый из которых имел по два шевронных передаточных механизма - соответствующее число было равно 16,26 к 1 для турбины высокого давления и 13,69 к 1 для турбины низкого давления.

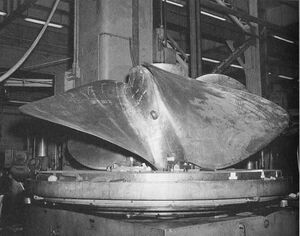

Четырехлопастный гребной винт

Эсминцы типа Gearing имели два гребных вала диаметром 400 мм - идущий по правому борту из переднего машинного отделения имел длину 53,6 м, по левому, из заднего - 29 м.

Вначале устанавливались трехлопастные гребные винты диаметром 3,73 м, имеющие такой же шаг.
Но из-да большого уровня вибраций они были заменены на четырехлопастные диаметром 3,57 м с шагом 3,85 м.

Для выработки электроэнергии использовались два турбогенератора, расположенные в каждом машинном отделении: они производили постоянный ток мощностью 50 кВт и переменный - 400 кВт соответственно.
В ходе модернизаций конца 50-ых - начала 60-ых годов ХХ-го века электросистема была доработана для обеспечения потребителей тока с частотой 400 Гц.

В качестве аварийных источников энергии, при напряжении меньше 290 В, могли быть использованы два дизельных генератора, которые располагались в передней части корабля на второй палубе и задней части на первой - мощность переменного тока составляла 100 кВт.

Запас нефти составлял 740 тонн - он обеспечивал дальность плавания 4500 морских миль при скорости хода 20 узлов.
Максимальная скорость хода - 36,8 узла .

Рулевые устройства и маневренность

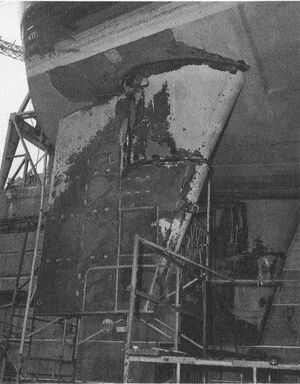

Перо руля

Корабль имел два руля, румпели которых приводились в движение одним ползуном, имевшим два гидравлических цилиндра.
Перо руля - трапецевидной формы.
Система управления - электрогидравлическая.

Радиус циркуляции составлял 662 м при скорости 30 узлов.

Экипаж и обитаемость

Экипаж составлял 345 человек - 325 матросов и старшин и 20 офицеров.
Жилые помещения находились на первой палубе в передней и задней частях корпуса, и на первом уровне надстройки на корме.
Командир корабля имел каюту на втором уровне передней части надстройки.

Вспомогательное оборудование

Корабль имел две опреснительные установки:

• первая - расположена в переднем машинном отделении и имела производительность 45,4 м³ в день;
• вторая - расположена в заднем машинном отделении и имела производительность 15,1 м³ в день.

Эсминец располагал одним моторным вельботом Mk.7.

Вооружение

Главный калибр

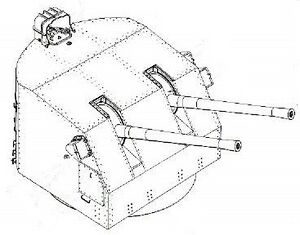

Башня Mk.38 с двумя орудиями калибра 127 мм Mk.12

В качестве артиллерийских орудий использовались орудия калибра 127 мм Mk.12 - на корабле располагалось шесть таких орудий: по два в трех полностью закрытых башнях Mk.38. Боезапас составлял 360 снарядов на орудие.
Две башни, №1 и №2, располагались в носовой части (вторая - с возвышением), третья, №3 - на корме.

Характеристики орудия 127 мм Mk. 12 и башни Mk.38
Параметр	Величина
Длина орудия, м	5,68
Количество орудий в башне, шт	2
Масса башни, т	43,41
Скорострельность, выстр./мин	15
Типы снарядов	зенитные различных видов, осколочно-фугасные, осветительные, бронебойные и т.д.
Начальная скорость снаряда, м/с	792
Максимальная дальность стрельбы, м ( зенитный / бронебойный)	16640 / 21735
Углы вертикальной наводки, °	-15...85
Скорость вертикальной наводки, ° / с	15
Сектор угла горизонтальной наводки, °	284
Скорость горизонтальной наводки, ° / с	25
Принцип заряжания	Ручной

В процессе модернизаций могли быть демонтированы одна или две башни - как правило, это касалось №2 и №3.
На кораблях типа Gearing, переоборудованных в эсминцы-охотники, вначале все орудия калибра 127 мм были демонтированы, а на место башен №1 и №3 устанавливались зенитные установки со спаренными орудиями калибра 76 мм.

Эсминцы поставленные ВМС Греции и Китайской Республики получили орудие 76 мм OTO Melara Compact (Италия), башня с которым могла устанавливаться как на корме (Греция), так и в носовой части - вместо башни №1 или №2 (Китайская Республика).
Корабли ВМС Мексики могли иногда иметь вместо второй передней башни установку с орудием калибра 57 мм Bofors Mk.3 (Швеция).

Характеристики орудий и башен модеризированных эсминцев ВМС других стран
Параметр	Орудие / башня
	76 мм OTO Melara Compact / Compact	57 мм Bofors Mk.3 / Mk.3
Страна-производитель	Италия	Швеция
ВМС, страна	Греция,  Китайская Республика	Мексика
Количество орудий в башне, шт	1	1
Масса башни, т	8520	14000
Скорострельность, выстр./мин	85	220
Типы снарядов	осколочно-фугасные, полубронебойные и т.д.	осколочно-фугасные, полубронебойные и т.д.
Боезапас, шт	-	1000
Начальная скорость снаряда, м/с	925	1025
Дальность стрельбы осколочно-фугасным снарядом при угле вертикальной наводки 45°, м	18400	13800
Углы вертикальной наводки, °	-15...85	-10...77
Скорость вертикальной наводки, ° / с	35	44
Сектор углов горизонтальной наводки, °	Ограничен только конструкцией корабля
Скорость горизонтальной наводки, ° / с	60	57

Зенитное вооружение

Артиллерийское

155px

200px

bottom

0

1

2

3

0

Mk.4 с одним орудием калибра 20 мм

1

Mk.24 со спаренными орудиями калибра 20 мм

2

Mk.1 со спаренными орудиями калибра40 мм

3

Mk.2 со счетверенными орудиями калибра 40 мм

Помимо универсальных орудий калибра 127 мм на эсминцах типа Gearing зенитное вооружение было представлено 12 орудиями калибра 40 мм Mk.1 / Mk.2 (лицензионная версия Bofors, Швеция) и 10 калибра 20 мм Mk.4 (лицензионная версия Oerlikon, Швейцария)).
Орудия калибра 40 мм располагались в двух спаренных установках Mk.1 и двух счетверенных Mk.2 - первые располагались на площадке за носовой надстройки (рядом с передней трубой), вторые - на крыше кормовой надстройки.

20 мм орудия Mk.4 размещались по одному на пъедесталах:

• четыре на передней надстройке, в районе мостика;
• две рядом с задней трубой, по левому борту;
• одна на крыше кормовой надстройки, на спонсоне, по правому борту;
• три на корме, на палубе, рядом с бомбосбрасывателями.

В процессе модернизаций в 1945 году кормовой торпедный аппарат был демонтирован и вместо него установлена еще одна счетверенная установка орудий калибра 40 мм. При это все одноствольные установки калибра 20 мм были заменены двуствольными Mk.24.

Характеристики типовых зенитных орудий и артиллерийских установок
Параметр	Орудие / установка
	20 мм Mk.4 / Одноствольная Mk.4	20 мм Mk.4 / Двуствольная Mk.24	40 мм Mk.1 и Mk.2 / Спаренная Mk.1	40 мм Mk.1 и Mk.2 / Счетверенная Mk.2
Масса установки, т	769	635	5897	10796
Скорострельность, выстр./мин	450		120...160
Типы снарядов	осколочно-фугасные, бронебойные		осколочно-фугасные, полубронебойные
Боезапас на одно орудие, шт	-		2000
Начальная скорость снаряда, м/с	844		881
Дальность стрельбы осколочно-фугасным снарядом при угле вертикальной наводки 45°, м	4389		10180
Углы вертикальной наводки, °	-5...87	-	-15...90	-15...90
Скорость вертикальной наводки, ° / с	Зависела от стрелка		24	24
Сектор углов горизонтальной наводки, °	Ограничен только конструкцией корабля
Скорость горизонтальной наводки, ° / с	Зависела от стрелка		26	26

В 1950 орудия калибра 40 мм были заменены на орудия 76 мм Mk.22 в двух спаренных и в двух одноствольных установках Mk.33 и Mk.34 соответственно, а установки с 20 мм были демонтированы.

Но на некоторых эсминцах, которые были переклассифицированы в эсминцы-охотники и соответствующим образом переоборудованы (было усилено противолодочное вооружение), ввиду ликвидации зенитных установок на кормовой надстройки две оставшиеся башни с орудиями калибра 127 мм были заменены установками со спаренными орудиями калибра 76 мм.
Позже на одном из эсминцев-охотников они были заменены закрытыми башни Mk.37 с двумя опытными орудиями того же калибра Mk.23 в закрытой башне.

Характеристики зенитных орудий 76 мм и их артиллерийских установок
Параметр	Орудие / установка
	76 мм Mk.22 / Двуствольная Mk.33	76 мм Mk.22 / Одноствольная Mk.34	76 мм Mk.23 / Двуствольная Mk.37
Масса установки, т	14696	7711	56926
Скорострельность, выстр./мин	40...50		90...100
Типы снарядов	Зенитные, полубронебойные		Зенитные
Боезапас на одно орудие, шт	1400		-
Начальная скорость снаряда, м/с	823		1036
Дальность стрельбы осколочно-фугасным снарядом при угле вертикальной наводки 45°, м	13350		17830
Углы вертикальной наводки, °	-15...85	-15...85	-15...90
Скорость вертикальной наводки, ° / с	30	30	35
Сектор углов горизонатльной наводки, °	Ограничен только конструкцией корабля
Скорость горизонтальной наводки, ° / с	24	24	50

Эсминцы же, выведенные из состава ВМС США и поставленные ВМС других стран, могли иметь самые разнообразные зенитно-артиллерийские комплексы:

• установку Vulcan Phalanx Mark 72 (США) с шестиствольной пушкой калибра 20 мм - устанавливался на корме;
• Doosan DST Vulcan Naval Gun System (Республика Корея)) также подобной пушкой этого же калибра - на крыше центральной надстройки;
• Emerlec-30 с двумя орудиями калибра 30 мм Oerlikon KCB (Великобритания) - вместо башни №2, перед передней надстройкой;
• Oerlikon GDM-A, оснащенная двумя орудиями 35 мм KDC (Швейцария).

Характеристики зенитных орудий и установок модернизированных эсминцев ВМС других стран
Параметр	Орудия / Установка
	Шестиствольная 20 мм M61A1 Block 0 / Vulcan Phalanx Mark 72	Шестиствольная 20 мм M61 Vulcan / Doosan DST Vulcan Naval Gun System	30 мм Oerlikon KCB / двуствольная Emerlec-30	35 мм KDC / двуствольная Oerlikon GDM-A
Страна-производитель орудия	США	Южная Корея	Великобритания	Швейцария
ВМС, страна	Пакистан,  Китайская Республика	Южная Корея	Южная Корея	Турция
Количество орудий в башне, шт	1	1	2	2
Масса установки, т	5625	-	3327	4763
Скорострельность, выстр./мин	3000	1500	600	550
Типы снарядов	бронебойные	-	осколочно-фугасные, бронебойные	осколочно-фугасные, бронебойные и т.д.
Боезапас, шт	989	-	985	336
Начальная скорость снаряда, м/с	1113	1030	1080...1175	1175...1440
Дальность стрельбы по воздушным целям, м	5500	-	2750	5000
Углы вертикальной наводки, °	-10...80	-10...55	-15...80	-15...85
Скорость вертикальной наводки, ° / с	86	60	80...85	70
Сектор углов горизонтальной наводки, °	300	-	Ограничен только конструкцией корабля
Скорость горизонтальной наводки, ° / с	100	-	90	120

Ракетное

Зенитно-ракетные комплексы (ЗРК) устанавливались только в процессе модернизаций - на переоборудованный в эсминец с управляемым ракетным оружием (УРО) один корабль ВМС США и на кораблях, переданных ВМС Китайской Республики (все ЗРК - разработки и производства США):

• эсминец ВМС США USS DDG-1 Gyatt (1945) (первоначально - DD-712) - RIM-2 Terrier в составе системы запуска Mk.8 и системы управления Mk.72. Mk.8 состояла из пусковой установки Mk. 5 для двух ракет на палубе кормы и двух систем хранения и заряжения Mk.3 в кормовой надстройке;
• девять кораблях типа Gearing ВМС США в период с 1972 по 1973 во время участия во Вьетнамской войне - RIM-72C Sea Chaparral. Установка с четырьмя направляющими располагалась на взлетно-посадочной площадке – дополнительный боезапас составлял 16 ракет: они хранились в погребе для торпед;
• корабли ВМС Китайской Республики, модернизированные по программе Wu Chin-I и Wu Chin-II - одна пусковая установка с четырьмя направляющими ракет RIM-72C Sea Chaparral на корме;
• корабли ВМС Китайской Республики, модернизированные по программе Wu Chin-III - две двухконтейнерные пусковые установки RIM-66B SM-1MR Block V Standart в носовой части и две трехконтейнерные в кормовой части.

Характеристики зенитных ракет модернизированных эсминцев ВМС
Параметр	Зенитная ракета
	RIM-2 Terrier	RIM-72C Sea Chaparral	RIM-66B SM-1MR Block V Standart
ВМС, страна	США	США,  Китайская Республика	Китайская Республика
Количество пусковых установок / направляющих в каждой	1 / 2	1 / 4	2 / 2 и 2 /3
Класс ракеты, по дальности	Средней дальности	Малой дальности	Средней дальности
Масса ракеты, кг	1360	84	630
Масса боеголовки, кг	99	12,7	62
Максимальная скорость ракеты, М	3	2,5	3,5
Дальность, км	32	4,8	45,7
Наведение	Полуактивное радиолокационное	Оптическое / Инфракрасное	Полуактивное радиолокационное

115px

250px

bottom

0

1

0

Пятитрубный ТА Mk.14 (с открытом местом расчета)

1

Пятитрубный ТА Mk.15 (с защищенным местом расчета)

Минно-торпедное вооружение

На эсминцах устанавливались два пятитрубных торпедных аппарата калибром 533 мм для парогазовых торпед Mk.15 - передний MK.14, с открытым местом расчета, и кормовой Mk.15, расчет которого был защищен небольшой кабиной.
Основной торпедой ко времени окончания Второй Мировой Войны стала третья модификация - Mk.15 mod.3.

Характеристики торпеды Mk.15 mod.3
Параметр	Величина
Диаметр, мм	533
Масса, кг	1742
Длина, м	7,315
Масса, взрывчатого вещества, кг	363...373
Максимальная дальность на скорости 26,5 узлов, м	12800
Максимальная скорость, узлов	56

Но во время модернизаций еще в 1945 году века кормовой ТА на большинстве кораблей демонтировался - вместо него там располагалась одна счетверенная установка орудий 40 мм.

В дальнейшем же снимался и передний ТА - ударное торпедное вооружение отсутствовало: но корабли стали использовать различные противолодочные торпеды.

Во-первых, в ходе доработок в 50-ых годах ХХ-го века на эсминцах была установлена торпедная система Mk.2, которая состояла из:

• двух систем сброса торпед Mk.4 - по одной на каждом борту;
• три торпеды Mk.32 калибра 483 мм для каждой Mk.4;
• тележек для их хранения.

Во-вторых, на кораблях, переоборудованных для специализации на противолодочной обороне (ПЛО), использовались четыре однотрубных торпедных аппарата калибра 533 мм Mk.25 для торпед Mk.35 - они расположены перпендикулярно продольно плоскости симметрии корабля, по два на каждый борт.

В-третьих, в ходе модернизаций эсминцах в 60-ых года ХХ-го века устанавливались двух трехтрубных аппарата Mk.32 калибра 324 мм. Они располагались или на площадке перед передней надстройкой, или на площадке центральной части корабля. Могли использоваться различные торпеды калибра 324 мм - Mk.44 или Mk.46.

В-четвертых, также на ряде кораблей, помимо вышеупомянутых Mk.32, могли устанавливаться в центральной части два Mk.25 для торпед как Mk.35, так и Mk.37 (калибра 483 мм) - под углом примерно 45° к плоскости симметрии корабля. При этом последняя торпеда могла быть использована и против надводных целей.

Торпеды и устройства для их запуска на модернизированных эсминцах
Торпеда	Mk.32	Mk.35	Mk.37	Mk.44	Mk.46
Диаметр, мм	483	533	483	324	324
Изображение торпеды
Масса торпеды, кг	318	800	649	196	230,4
Длина, м	2,1	4,11	3,43	2,5	2,6
Масса боеголовки, кг	49	122	150	34	44
Максимальная дальность, м	8800	13000	21490	5500	10973
Максимальная скорость, узлов	12	26	30	26	40
Торпедный аппарат	Mk.4	Mk.25		Mk.32
Изображение ТА

160px

200px

bottom

0

1

2

0

Бомбосбрасыватель

1

Бомбомет К-типа

2

Глубинная бомба Mk.9

Противолодочное вооружение

Противолодочное вооружение по типовому проекту состояло из двух бомбосбрасывателей на корме и шести бомбометов типа К по бортам рядом с кормовой надстройкой. Основной глубинной бомбой являлась Mk.9, имевшая следующие характеристики:

• общая масса - 145 кг;
• масса взрывчатого вещества - 91 кг;
• скорость погружения - 6,9 м/с;
• глубины, на которые можно было установить взрыватель - 15-91 м или 183 м.

150px

200px

bottom

0

1

0

Бомбомет Hedgehog Mk.11

1

Бомбомет Hedgehog Mk.15

В процессе первых послевоенных модернизаций на площадках по бокам мостика стали устанавливать два бомбомета типа Hedgehog Mk.11.
На эсминцах, которые были переориентированы на борьбу с подводными лодками, использовалась и поворачивающаяся версия вышеуказанного бомбомета - Mk.15.

Характеристики бомбометов типа Hedgehog
Параметр	Величина
Число направляющих, шт	24
Масса снаряда, кг	29,5
Масса взрывчатого вещества, кг	16
Эффективная дальность, м	200...259 м
Диаметр круга распределения снарядов, м	Mk.11 - 244, Mk.15 - 85
Скорость погружения снарядов, м/с	6,7...7,2

Также эти корабли могли располагать специальным противолодочным вооружением - Weapon Alfa, которое состояло из пусковой установки Mk.108 и ракетной глубинной бомбой RUR-4 (при это сущеcтвовало два ее варианта - Mk.1 и Mk.2), которая выстреливалась из ее ствола. Использовались одна или две Mk.108 - вместо башни №2, или №2 и №3.

Характеристики ракетного противолодочного комплекса Weapon Alfa
Параметр	Величина
Изображение установки Mk.108
Изображение ракетной глубинной бомбы RUR-4
Масса установки без боеприпасов, т	10,3...11,45
Масса ракетной глубинной бомбы, кг	283
Масса взрывчатого вещества, кг	113
Скорость полета в воздухе, км/ч	310
Максимальная дальность, м	Mk.1 - 695, Mk.2 - 892
Скорость погружения глубинной бомбы, м/с	11,6
Скорострельность, выстр./мин	12
Максимальный угол вертикальной наводки, °	85
Скорость горизонтальной наводки, °/с	30

В ходе же модернизаций конца 50-ых - начала 60-ых годов ХХ-го века на большинстве эсминцах типа Gearing в центральной части корпуса, на месте переднего торпедного аппарата, устанавливался противолодочный ракетный комплекс ASROC RUR-5A. Он состоял из восьмиконтейнерной пуской установки Mk.112 и ракеты RUR-5A,которая могла нести различные типы боевой нагрузки в зависимости от модификации:

• Mod.3 - противолодочную торпеду калибра 324 мм Mk.44;
• Mod.4 - противолодочную торпеду калибра 324 мм Mk.46;
• Mod.5 - ядерную глубинную бомбу Mk.17 (с боеголовкой W44 мощностью 10 кТ).

Характеристики противолодочного комплекса ASROC RUR-5A
Параметр	Величина
Изображение установки Mk.112
Изображение ракетоторпеды RUR-5A
Масса ракетоторпеды, кг	Mod.3 - 434,1, Mod.4 - 486,7
Средняя скорость полета ракетоторпеды, км/ч	1134
Максимальная дальность, км	16

Более того, часть этих комплексов оставались в эксплуатации и на эсминцах, переданных ВМС другим стран.

Также стоит от одном эсминце данного типа, USS Sarsfield (1945), ориентировочно в 1958 году проводились испытания противолодочных ракет Mk.I RAT (боевой нагрузкой являлась торпеда Mk.43 mod. 1)– установка для их запуска и хранения Mk.110 располагалась на крыше задней башни и состояла из двух направляющий и магазине на четыре ракет.

Ударное ракетное вооружение

Противокорабельные ракеты (ПКР) устанавливались только в ходе модернизаций - причем на эсминцах типа Gearing, поступивших на вооружение ВМС других стран.
В основном, устанавливались ракеты США типа RGM-84 Harpoon, но на кораблях Китайской Республики использовались Hsiung Feng I (производимая по лицензии Gabriel, Израиль) и Hsiung Feng II (собственной разработки), а эсминцы ВМС Аргентины имели ракеты французского производства Exocet. Данные ПКР находились в контейнерах, которые устанавливались, в основном, в кормовой или центральной частях корабля - хотя Hsiung Feng I могли располагаться и перед рубкой носовой надстройки.

Характеристики противокорабельных ракет модернизированных эсминцев
Параметр	Противокорабельная ракета
	RGM-84 Harpoon	Hsiung Feng I (Gabriel)	Hsiung Feng II	Exocet MM38
Страна-производитель	США	Китайская Республика (по лицензии Израиля)	Китайская Республика	Франция
ВМС, страна	Греция,  Пакистан,  Южная Корея	Китайская Республика	Китайская Республика	Аргентина
Количество пусковых установок / направляющих в каждой	2/2 или 2 / 4	1 / 3	1 / 4	2 / 2
Масса ракеты, кг	691	522	685	735
Масса боеголовки, кг	221	100	180	165
Максимальная скорость ракеты, М	0,7	-	0,85	1
Дальность, км	124	36	160	38
Наведение	Инерциальное / активное радиолокационное	Полуактивное радилокационное	Инерциальное / активное радиолокационное и инфракрасное	Инерциальное / активное радиолокационное

Установка систем запуска Aero-5B с противорадиолокационными ракетами R/AGM-45 Shrike

Но зато на десяти эсминцах типа Gearing в период с Мая 1972 по Октябрь 1973 были установлены противорадиолокационные ракеты A/RGM-45 Shrike – на установках Mk.112 ASROC были размещены четыре системы запуска Aero-5B вышеуказанных ракет, представляющие собой открытые рамы, внутри которых Shrike и размещались.

Характеристики противорадиолокационной ракеты R/AGM-45 Shrike
Параметр	Величина
Масса, кг	177
Скорость, М	1,5
Максимальная дальность, км	46

Авиационное вооружение

Летательные аппараты использовались только на кораблях, которые прошли модернизации - на кормовой надстройке, где ранее располагался крайний торпедный аппарат, разместились ангар и взлетно-посадочная площадка. Во-первых, на эсминцах типа Gearing ВМС США в 60-70-ых годах ХХ-го века базировались беспилотные противолодочные вертолеты (с соосными винтами) Gyrodyne QH-50C DASH: они могли нести две торпеды Mk.44 или одну Mk.46.

Характеристики беспилотного вертолета Gyrodyne QH-50 DASH
Параметр	Величина
Диаметр несущего винта, м	6,1
Длина, м	3,94
Высота, м	2,96
Масса пустого, кг	532
Масса взлетная нормальная, кг	989 / 1045
Потолок практический, м	4938
Скорость максимальная, км/ч	148
Боевой радиус, км	131

Во-вторых, ВМС различных стран, в состав которых ступили некоторые эсминцы данного типа, использовали вертолеты, состоящие у них на вооружении - в качестве многоцелевых (для доставки небольшого количества пассажиров и грузов, поисково-спасательных миссий и т.д.) и противолодочных: при этом в состав их вооружения также могли входить торпеды Mk.44 или Mk.46 (которые применялись в торпедных аппаратах и ПЛРК ASROC).

Характеристики вертолетов ВМС Различных стран, которые базировались на эсминцах типа Gearing
Параметр	Вертолет
	Aérospatiale Alouette III	McDonnell Douglas 500 ASW Defender	Agusta AB 212ASW	Westland Super Lynx Mk.99
Класс	Многоцелевой	Противолодочный	Противолодочный / многоцелевой	Противолодочный / многоцелевой
Страна-производитель	Франция	США	Италия	Великобритания
ВМС, страна	Греция	Испания,  Китайская Республика	Турция	Южная Корея
Диаметр несущего винта, м	11,02	8,36	14,69	12,8
Длина, м	11,03	9,8	12,92	11,92
Высота, м	3	3,4	4,53	3,67
Масса пустого, кг	1143	-	3420	2740
Максимальная взлетная масса, кг	2200	1610	5070	5330
Максимальная скорость полета, км/ч	210	282	240	282
Потолок практический, м	3200	4205	4550	5500
Максимальная дальность полета, км	540	430	667	1047

Стоит также упомянуть, что на USS DD-786 Richard B. Anderson (1945) проводились испытания, в ходе которых на его борту размещались беспилотные летательные аппараты BQM-34A Firebee в варианте SSM-34A Fireflash (имитатор крылатой ракеты), устройства для их запуска и управления.

200px

200px

bottom

0

1

2

3

4

5

0

Директор Mk.37 с радарами Mk.12 и Mk.22

1

Компьютер управления огнем Ford Mk.1A

2

Блок гироскопов Mk.6

3

Зенитный директор Mk.51

4

Торпедный директор Mk.27

5

Самописец дистанции до подводной цели

Средства связи, обнаружения, вспомогательное оборудование

Системы управления огнем

Эсминцы типа Gearing имели систему управления огнем орудий главного калибра Mk.37, в которую входили:

• директор Mk.37, оснащенный радарами Mk.12 и Mk.22 и дальномером Mk.42;
• компьютер управления огнем Ford Mk.1A;
• блок гироскопов Mk. 6.

В дальнейшем директор Mk.37 получил радар Mk.25.

Целеуказанием осуществлялось при помощи соответствующей системы Mk.1, которая получала информацию от оптических приборов, входящих в ее состав, обрабатывала ее и передавала затем директору СУО.
В конце 50-ых - 60-ых годов ХХ-го века замена на Mk.5.

Для управления огнем зенитной артиллерии калибра использовалась СУО Mk.51, в состав которой входил одноименный директор, который размещался в районе орудий ПВО и был связан проводами с прицелами Mk.15, устанавливаемыми на орудия.
Она была заменена MK.63, в состав которой, кроме вышеперечисленного входили также РЛС AN/SPG-34 (устанавливались на орудия калибра 40 мм).
Также для управления огнем орудий калибра 76 мм использовалась MK.56, устанавливаемая на кормовой надстройке и состоящая из:

• директора Mk.56 с радаром Mk.35;
• компьютеров Mk.42 и Mk.30.

На эсминцах, оснащенными башнями Mk.37 с орудиями калибра 76 мм устанавливалась СУО Mk.64.

СУО торпедного вооружения состояла из двух директоров Mk.37, расположенным на мостике, которые позволяли управлять торпедными аппаратами удаленно. Также их можно было наводить вручную - для этого они располагали прицелами Mk.15.
В процессе модернизаций, в случае ликвидации одного из торпедных аппаратов, один директор также демонтировался.

Для отслеживания траектории движения подводных лодок использовались самописец дистанции (выводил на бумагу кривую изменения расстояния до цели) и боевой графопостроитель, который отображал положения корабля и преследуемого им подводного оъекта.

В дальнейшем стали устанавливаться полноценные системы управления подводным вооружением.

Системы управления подводным вооружением, которые устанавливались на эсминцы типа Gearing
Номер системы	Mk.100	Mk.102	Mk.105	Mk.111	Mk.114
Тип системы	Аналоговая	Аналоговая	Аналоговая	Цифровая	Цифровая
Вооружение, находящееся под управлением	Бомбометы все типов, бомбосбрасыватели, торпедные аппараты Mk.14/Mk.15, комплекс Weapon Alfa	Бомбометы Hedgehog, комплекс Weapon Alfa, торпедные аппараты Mk.25 и Mk.32	Бомбометы все типов, бомбосбрасыватели, торпедные аппараты Mk.4, Mk.25 и Mk.32, комплекс Weapon Alfa	Комплекс ASROC	Комплекс ASROC, торпедные аппараты Mk.32, торпеды БПЛА Gyrodyne QH-50 DASH
Гидролокатор, входящий в состав	QHB	QHBa, SQG-1	QHB, SQS-4, SQS-23	SQS-23	SQS-23

Системы управления ракетным вооружением устанавливались позже, в процессе модернизаций.

top

0

СУО Mk.72 - модифицированная Mk.37:

• установлен компьютер Mk.107;
• радар Mk.25 доработан - использована новая антенна и пр.

1

установлен радар HAR для обнаружения противокорабельных ракет;

на ракете использовалось устройство обнаружения целей Mk.15.

2

Могли использоваться три метода, по одиночке или в комбинациях:

• наведение на цель при помощи антенн AM-4225 и AN/WLR-1, которые были установлены в ходе общих модификаций;
• размещение Phocal Point II на антенне радара Mk.25:
• применение система обнаружения ракет SOB - устройства управления и двух специальных антенн, которые размещались на радаре Mk.25.

0

ЗРК RIM-2 Terrier (на одном эсминце)

1

ЗРК RIM-72C Sea Chaparral

2

Противорадиолокационная ракета A/RGM-45 Shrike

170px

200px

bottom

0

1

0

Радар обнаружения воздушных целей SC-2

1

Радар обнаружения надводных целей типа SG

Радары

Для обнаружения воздушных целей применялся радар SC-2, надводных - типа SG: она они были установленный на фок-мачте (за носовой надстройкой). Также на директоре орудий главного калибра Mk.37 использовались радары Mk.12 и Mk.22.

Радары, устанавливаемые в процессе строительства эсминцев типа Gearing
Радар	SC-2	SG-1b	Mk.12	Mk.22
Тип	Обнаружения воздушных целей	Обнаружения надводных целей	Универсальный, наведения орудий главного калибра	Универсальный, наведения орудий главного калибра
Антенны	AS-66AJE/SC-2 и AS-66AJF/SC-2	AS-66AMS/SG-1b	—	—
Максимальная дальность, км	148,2	37	46,3	41,7
Углы радиолокационного луча: по горизонтали / по вертикали, °	22 / 60	5 / 11	13 / 14	4,5 / 1,2

В процессе же модернизаций устанавливались различные радары, при этом особо стоит отметить выделение из эсминцев типа Gearing класса кораблей радиолокационного дозора, на которые устанавливалось дополнительное оборудование этого типа.

Радары, устанавливаемые в процессе модернизации эсминцев типа Gearing
Радар	Изображение	Антенны	Максимальная дальность, м	Зона обзора: по горизонтали / по вертикали, °
Обнаружения воздушных целей, устанавливаемые на обычные эсминцы
SR	—	AS-66AEH/SRa и AS-66AEF/SRa	203,7	360 /50
SR-6B	—	AS-430A/SR-6B	74,1...111,1	360 / 30
SPS-6B		AS-430A&B/SPS-6B	148	360 / 30
SPS-29		AS-943/SPS-29	500	360 / 25,5
SPS-37		AS-943/SPS-37	444,5	360 / 25,5
SPS-40		AS-2787/SPS-40	370	360 / 19
Обнаружения воздушных целей, устанавливаемые на эсминцы радиолокационного дозора
SP, антенна длиной 1,83 м		AS-AHQ/SP	129,6	360 / 0...30
SP, антенна длиной 2,44 м	—	AS-AHP/SP	92,6	360 / 0...30
SPS-8		AS-484/SP-8	148,2	30...210 / 0...36
SPS-8A	—	AS-484A/SP-8A	185,2	30...210 / 0...36
SPS-30		AS-1167/SPS-30	444,5	30...240 / 6...30
Обнаружения надводных целей
SG-6		AS-66AMQ/SG-6	37	360 / 11
SPS-10		AS-615/SPS-10	—	—

Гидролокаторы

Гидролокатор QGA и его размещение

Для обнаружения подводных лодок специально для предшествующего типа был создангидролокатор QGA, который стал использоваться и на эсминцах типа Gearing и состоял из 457-мм приемника звуковых волн для первоначального нахождения подводной лодки и 356-мм приемника для определения цели.
Также данный гидролокатор обеспечивал:

• отслеживание дальности до цели (использовался самописец);
• отображение изменения пеленга;
• сопровождение истинного пеленга;
• контроль изменения времени.

Его приемники размещались в подкилевом каплеобразном обтекателе и могли обнаружить цель на дистанции 1372 м и 3429 м при использовании самописца или 2743 м и 4572 м при работе в ручном режиме. При этом сектор обзора составляла 360° с шагом 2,5...5°.

В дальнейшем устанавливались новые модели, во-первых, стационарных гидролокаторов.

Гидролокаторы модифицированных кораблей
Гидролакатор	Изображение	Максимальная дальность обнаружения, м
QHB	—	3429
SQS-4		13720
SQS-23		36580
SQS-31/32	—	36580

Во-вторых, в конце 50-ых - начале 60-ых годов ХХ-го века на эсминцах, включая типа Gearing, стали использовать буксируемые гидролокаторы - вначале на некоторых кораблях проходили испытания различных моделей, затем штатно был установлен гидролокатор SQA-10, имевший кабель длиной 183 м.

Системы радиотехнической разведки и постановки помех

170px

200px

bottom

0

1

0

Антенны системы радиотехнической разведки WLR-1

1

Пусковая установка Mk.28 неуправляемых ракет типа Zuni

Основной задачей систем радиотехнической разведки являлось обнаружение противника по излучению его РЛС - на корабли данного типа вначале устанавливалась SPR-2, основные антенные которой располагались внутри куполообразных обтекателях на планке, крепящейся к верхней передней части задней дымовой трубы.
В дальнейшем устанавливались SPR-3, SLR-2 и WLR-1, которая уже могла определять местоположение противокорабельных ракет по излучению ее РЛС.

Кроме этого с конца 1944 года стали использоваться системы радиоэлектронной борьбы (РЭБ) - SPT-1 или SPT-4, хотя ими были оборудованы 44 эсминцев типа Fletcher, Allen M. Sumner и Gearing.
При этом данными системами были оборудованы все корабли радиолокационного дозора, переоборудованные из типовых эсминцев - в состав SPT входили передатчики типа TDY, которые устанавливались на платформе на грот-мачте (перед задней трубой).
На корабли же, отправленные для участия в боевых действиях во Вьетнамской Войне, кроме различного ракетного вооружения, устанавливались два комплекта системы ULQ-6 - по одной на каждый борт. Ее задачей являлось постановка помех для противодействия противокорабельным ракетам типа П-15 "Термит". Также на 13 эсминцах были размещены две установки Mk.28 запуска четырех неуправляемых ракет типа Zuni, оснащенных дипольными отражателями (боеголовки Mk.76 или Mk.84).

Для борьбы с акустическими торпедами на корабли типа Gearing устанавливалась система FXR, которая представляла собой скрепленные между сбой две трубы с отверстиями, буксируемые на расстоянии порядка 200 м. Вода, проходя сквозь отверстия, создавала шум, который превышал звук гребных винтов собственно эсминца.
Приемником данной системы стала T.Mk.6 Fanfare - за эсминцем буксировались две ложных цели, генерировавшие звук с особой частотой.

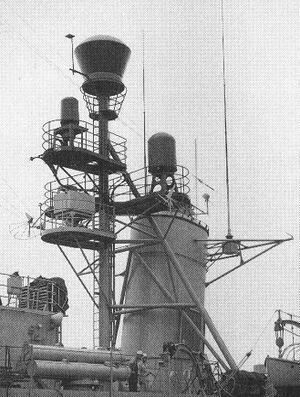

Антенны аэронавигационной системы TACAN

Системы навигации

В ходе модернизаций на кораблях данного типа устанавливались различные системы данного вида, причем не только для определения местоположения корабля, но и для навигации самолетов:

• на большей части кораблей устанавливалась система дальней навигации LORAN в вариантах А и С;
• эскортные эсминцы располагали автоматический радиокомпас;
• для наведения самолетов на авианосцы использовались радиомаяки, которые устанавливались на эсминцы радиолокационного дозора;
• на этих же кораблях находилась аэронавигационная система TACAN.

Системы радиолокационного опознавания

Для того, чтобы избегать "дружественного огня" , применяются подобные системы - в том числе и на флоте. На эсминцах типа Gearing для этого вначале устанавливалась Mk.III, состоящая из передатчиков-приемников BL, BM и BN, которые отвечали за опознавание другого корабля, и ответчика BK, который посылал сигнал в случае запроса. Антенны данной системы располагались на ноке рея.
На кораблях радиолокационного дозора использовался передатчик-приемник- BO, который использовался совместно с радаром типа SP.

Позже стали использоваться и другие системы:

• Mk.IV - при этом передатчик-приемник типа BG был интегрирован в радары типа SC и SR;
• Mk.X:
• Mk.XII.

Модернизации и переоборудования

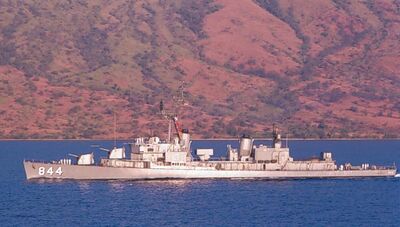

Эсминцы типа Gearing после модернизации

Корабли данного типа подвергались различным модернизациям - начиная от незначительных ранних конца 40-ых годов, до существенных в 50-60-ых годах. Так же стоит отметить, что часть эсминцев были переоборудованы в корабли нескольких специализированных классов.

После же вывода из состава ВМС США некоторые эсминцы типа Gearing были переданы другим странам, где они также могли подвергнуться модернизациям.

Ранние модернизации

Проект кораблей данного типа появился в 1943 году, и практически сразу, начиная с 1945, когда со стапелей сошло всего несколько кораблей, в проект начали вноситься различные изменения - усиливалось вооружения ПВО и ПЛО, было установлено новое радиолокационное оборудование.
При этом корабли лишались одного или даже двух пятитрубных торпедных аппарата калибра 533 мм.

top

0

• снят кормовой торпедный аппарат;
• на его месте расположилась установка ПВО 40 мм - таким образом, общее число орудий калибра 40 мм составило 16;
• установки с одним орудием 20 мм заменены спаренными (всего орудий данного калибра - 20).

1

орудия калибра 40 мм заменены на 76 мм - установлены две установки со спаренными орудиями и две с одним;

орудия калибра 20 мм демонтированы;

директор Mk.51 заменен на Mk.56, компьютер Mk.I - на модифицированную версию Mk.IA;

установлены радар воздушного обнаружения SPS-6B и SG-6;

гидролокатор QGA заменен на QHB;

установлены два бомбомета Hedgehog Mk.11.

2

гидролокатор QHB заменен на SQS-4;

установлена торпедная система Mk.2 – установка сброса торпед Mk.4, три торпеды Mk.32 и тележки для их хранения.

0

1945

1

1947-1950

2

Середина 50-ых

Переоборудования в корабли различных подклассов эсминцев

220px

400px

bottom

0

1

2

3

4

5

0

Эсминец-охотник, первоначальный вариант

1

Эсминец-охотник после модернизации

2

Эскортный эсминец, вариант 1

3

Эскортный эсминец (вариант 2)

4

Эсминец радиолокационного дозора

5

Эсминец УРО

Ввиду отсутствия отдельных типов узкоспециализированных кораблей различных подклассов эскадренных миноносцев в конце 40-ых - начале 50-ых годов ХХ-го века, ВМС США приняли решение использовать эсминцы данного типа в качестве базовой платформы - на их основе, после переоборудования, были созданы:

• эсминцы-охотники - упор делался на обеспечение ПЛО дальнего рубежа, поэтому они были оборудованы, прежде всего, двумя установками запуска ракетных глубинных бомб Mk.108 Weapon Alfa. При этом все башнями с орудиями калибра 127 мм были демонтированы. Обозначались как DDK (здесь и далее - D от англ. Destroyer, рус. Эсминец; K от англ. Killer, рус. Охотник);
• эскортные эсминцы, по первому варианту - оснащались только одним Weapon Alfa, при этом демонтировалось только одна башня (вторая). Имели наименование DDE (K от англ. Escort, рус. Эскортный);
• эскортные эсминцы, вариант два - еще более упрощенная версия корабля ПЛО: вместо второй башни устанавливался подвижный бомбомет Hedgehog Mk.15, при этом передний пятитрубный торпедный аппарат был сохранен;
• эсминцы радиолокационного дозора - были созданы для раннего обнаружения противника, в первую очередь, летательных аппаратов. Поэтому передний торпедный демонтировался и вместо него устанавливалась мачта для размещения там радара - обозначались как DDR (R от англ. Radar picket, рус. Радиолокационный дозор);
• эсминец с управляемым ракетным вооружением - это был единственный корабль типа Gearing: USS Gyatt (1945), который был оснащен зенитно-ракетным комплексом RIM-2 Terrier. При этом теперь он именовался не как DD-712, а DDG-1 (G от англ. Guided weapon, рус. Управляемое вооружение).

top

0

1) 1945

• снят передний торпедный аппарат;
• установлены радар SP;.
• размещены радиоантенны YF или YG;
• установлена система постановки помех SPT-4.

2) 1952 (ориентировочно) - установлены:

• РЛС обнаружения воздушных целей SPS-8;
• радионавигационная система TACAN.

3) 1957

• установлена система электронных данных EDS.

4) 60-ые года

• установлен радар SPS-30.

Таким образом, с учетом предшествующих модернизаций, на большей части кораблей этого класса торпедные аппараты отсутствовали.

1

Первоначальное вооружение:
1) демонтировано все типовое вооружение;
2) установлены:

• две установки спаренных орудий калибра 76 мм Mk. 22 (установка Mk. 33) - на месте передней и кормовой башен орудий главного калибра;
• две пусковые установки ракетных глубинных бомб Mk.108 Weapon Alfa - вместо средней башни и кормового торпедного аппарата;
• один бомбомет Hedgehog (Mk.15) перед установкой RUR-4;
• четыре однотрубных торпедных аппарата калибра 533 мм Mk.25 для торпед Mk.35 - расположены перпендикулярно продольно плоскости симметрии корабля, по два на каждый борт;
• один бомбосбрасыватель;
• система управления подводным вооружением Mk.100;
• четыре спаренных орудия калибра 20 мм Mk.4 (установка Mk.24).

В дальнейшем Hedgehog был демонтирован, а открытые установки Mk.3 заменены на башни Mk.37.

2

1) демонтированы:

• вторая установка орудий 127 мм;
• пятитрубный ТА.

2) Установлены;

• четыре однотрубных торпедных аппарата калибра 533 мм Mk.25 для торпед Mk.35 - расположены перпендикулярно продольно плоскости симметрии корабля, по два на каждый борт;
• одна пусковая установка противолодочных ракет RUR-4 Weapon Alfa - вместе башни №52;
• два бомбомета Hedgehog Mk.11.

3

демонтирована вторая установка орудий 127 мм;

вместо нее установлены два бомбомета Hedgehog Mk.11 и один Mk.15;

передний торпедный аппарат и орудия калибра 40 мм сохранены.

4

1) 1955

• задняя башня с орудиями главного калибра демонтирована;
• установлен зенитно-ракетный комплекс RIM-2 Terrier, который включал в себя систему запуска (сперенные направляющие ракет) и хранения Mk.8 и систему управления Mk.72 на установку спаренных направляющих ракет класса "земля-воздух" RIM-2 Terrier;
• усиления корпуса в районе этой установки ПВО;
• установлены РЛС обнаружения воздушных целей SPS-6 и надводных SPS-10.

2) 1959

• радар SPS-6 заменен на SPS-29

0

Эсминцы радиолокационного дозора

1

Эсминцы-охотники

2

Эскортные эсминцы, вариант 1 (два корабля)

3

Эскортные эсминцы, вариант 2 (11 кораблей)

4

Эсминец с управляемым ракетным вооружением

Доработки для различных испытаний

Также на основе эсминцев типа Gearing были построены ряд экспериментальных кораблей - USS DD-712 Gyatt (1945), USS DD-837 Sarsfield (1945), USS DD-828 Timmerman (1951), USS DD-848 Witek (1946), USS DD-849 Richard E. Kraus (1946), хотя формально на наименовании это отразилось только у четырех:

• USS Richard E. Kraus - DD-849 было заменено на AG-151 (здесь и далее - A от англ. Auxilary, рус. Вспомогательный: в некоторых случаях относится к рус. Опытовое судно);
• USS Timmerman - вместо DD-828 вначале использовалось EDD-828 (здесь и далее - E от англ. Experimental, рус. Экспериментальный), затем AG-152;
• USS Witek и USS Sarsfield - DD-848 и DD-837 заменены на EDD с этими же номерами.

При этом могли проводится испытания и на других эсминцах.

top

0

В конце 40-ых годов проводились испытания по усилию противолодочного вооружения, которые привели позже к появлению классов "эскортный эсминец" и "эсминец-охотник" - но участвующим в нем кораблям эти обозначения не присваивались.

• 1946 - 1947, USS DD-837 Sarsfield (1945) и USS DD-848 Witek (1946) - вместо второй башни Mk.38 размещалась или установка запуска ракетных ГБ Mk.108 Weapon Alfa, или бомбомет Hedgehog Mk. 15 (поворачивающийся).
• 1947, USS DD-849 Richard E. Kraus (1946) - вместо задней установки орудий калибра 40 мм установлены спаренные зенитные орудий калибра 76 мм.
• 1948, USS DD-837 Sarsfield (1945) и USS DD-848 Witek (1946) - размещены на том же месте один Hedgehog Mk. 15 (подвижный), по центру, и два Hedgehog Mk. 10 или Mk.11 (неподвижные), по бокам площадки.
• 1958 , USS DD-837 Sarsfield (1945) - на третьей, кормовой башне, размещена система запуска противолодочных ракет RAT Mk.110.

1

1952-1954, USS DD-828 Timmerman (1951) - испытания новой энергетической установки: максимальная скорость хода должна была составить 43 узла .

1958, USS DD-848 Witek (1946) - вместо гребных винтов установлены два водомета.

2

конец 40-ых годов, USS DD-828 Timmerman (1951) - установлена СУО Mk.67;

1948-1954, USS DD-849 Richard E. Kraus (1946) - испытания радара, радиосвязного оборудования и т.д.

1955, USS DD-848 Witek (1946) - установлен буксируемого гидролокатор SQA 5.

1958-1959, USS DD-868 Brwnson - испытания буксируемого гидролокатора SQA-8.

1962-1965, USS DD-712 Gyatt (1945) - испытания радаров.

1968, USS DD-868 Brwnson - испытания гидролокатора SQQ-23.

1977, USS DD-821 Johnston - испытание гидолокатора SQS-56.

3

1971, USS DD-786 Richard B. Anderson (1945) - испытания по определению использования крылатых ракет: размещена установка для запуска беспилотных летательных аппаратов BQM-34A Firebee (имели обозначение SSM-34A Fireflash), оборудование для их хранения (установлен дополнительный ангар в виде сферы и управления.

0

Вооружение

1

Энергетическая установка

2

Радиоэлектронное оборудование

3

Специальные испытания

Программы модернизации США

250px

400px

bottom

0

1

2

0

Корабль, прошедший модернизацию FRAM-1A

1

Корабль, прошедший модернизацию FRAM-1B

2

Корабль, прошедший модернизацию FRAM-2

В конце 50-ых - начале 60-ых года ХХ-го века часть кораблей ВМС США, включая эсминцы типа Gearing, подверглась модернизации по программам FRAM (англ. Fleet Rehabilitation and Modernization - рус. Модернизация и ремонт кораблей флота) - прежде всего, было обновлено вооружение, системы управления огнем и обнаружения.
Хотя существенные изменения претерпел и корпус - палуба надстройки в центральной части была расширена, а на месте кормового торпедного аппарата были размещены ангар и взлетно-посадочная площадка.

top

0

• демонтирована задняя башня с орудиями 127 мм;
• позади рубки в передней части надстройки площадка расширена и там расположена восьмиствольная пусковая установка противолодочных ракет RUR-5 ASROC;
• установлены два трехтрубных торпедных аппарата 432 мм Mk.32 на корме;
• размещены гидролокатор SQS-23 и радар SPS-10;
• демонтированы орудия ПВО на площадках около мостика - вместо них расположены два бомбомета Hedgehog;
• установлены ангар и взлетная площадка для БПЛА Gyrodyne QH-50 DASH.

1

установлены восьмиствольная пусковая установка противолодочных ракет RUR-5 ASROC, ангар и взлетная площадка для беспилотного противолодочного летательного аппарата Gyrodyne QH-50 DASH, сонар SQS-23 и радар SPS-10;

демонтирована вторая установка орудий калибра 127 мм;

вместо нее установлены два трехтрубных ТА Mk.32;

2

установлены два трехтрубных торпедных аппарата Mk.32 на крыше центральной надстройки;

там же расположены два неподвижных однотрубных ТА Mk.25 для пуска торпед Mk.35 калибра 533 мм или Mk.37 калибра 438 мм;

на части кораблей установлены ангар и площадка для взлета и посадки Gyrodyne QH-50 DASH ;

установлены различные РЛС и гидролокаторы.

На эсминцах радиолокационного дозора установлены два Mk.11 по бокам рубки.

Эскортные эсминцы сохранили свои бомбометы, включая подвижный Mk.15.

0

FRAM-1A

1

FRAM-1B

2

FRAM-2

Модификации эсминцев, направленных для участия во Вьетнамской Войне

На ряде кораблей данного типа в период с Мая 1972 по Октябрь 1973 (которые были отправлены ВМС США для боевых действий у побережья Вьетнама), было установлено следующее дополнительное специальное вооружение (и соответствующие СУО):

• на 10 эсминцах типа Gearing использовались противорадиолокационные ракеты A/RGM-45 Shrike, размещенные на четырех системах запуска Aero-5B, которые устанавливались на Mk.112 ASROC;
• из них на девяти кораблях на взлетно-посадочной площадке располагалась пусковая установка зенитных ракет RIM-72C Sea Chaparral;
• также на всех кораблях установлены два комплекта системы РЭБ ULQ-6;
• дополнительно для постановки помех были размещены две установки Mk.28 запуска ракет типа Zuni, оснащенных дипольными отражателями.

Модернизации ВМС других стран (кроме Китайской Республики)

Многие корабли данного типа после окончания службы в США были поставлены в различные страны, причем они уже могли быть модернизированы по приведенным выше программам. Но часть эсминцы все равно подверглась доработкам ввиду предпочтений других типов и видов вооружений.

top

0

• вместо ACROS установлены четыре ПКР Exocet;

1

могли устанавливаться четыре ПКР Harpoon в кормовой части корабля;

на корме располагалось орудие калибра 76 мм OTO Melara Compact;

башня №2 с орудиями 127 мм могла быть демонтирована;

также на корме могла быть размещаться площадка для взлета-посадки вертолета Aérospatiale Alouette III.

2

использовался вертолет McDonnel-Douglas MD.500.

3

могла устанавливаться перед передней надстройкой башня с орудием 57 мм Mk.3 (фирмы Bofors).

4

могли устанавливаться две счетверенные установки ПКР Harpoon в кормовой части корабля;

на корме также располагался Phalankx CIWS с шестиствольной пушкой калибра 20 мм;

в качестве вертолета мог использоваться Aérospatiale Alouette III.

5

вертолет - Agusta AB 212;

установлена башня Oerlikon GDM-A с двумя орудиями калибра 35 мм KDC.

6

башня №2 с орудиями калибра 127 мм демонтирована - вместо нее установлена башня Emerlec-30 со спаренными орудиями калибра 30 мм Oerlikon KCB;

используемый вертолет - Westland Super Lynx Mk.99;

на некоторых кораблях в центральной части корпуса вместо ACROS располагались две счетверенные пусковые установки ПРК Harpoon;

там же размещены две башни ПВО фирмы Doosan DST с шестиствольной пушкой калибра 20 мм M61 Vulcan.

Также сохранены два трехствольных ТА калибра 324 мм Mk.32, а на некоторых кораблях установки ACROS.

0

Аргентина

1

Греция

2

Испания

3

Мексика

4

Пакистан

5

Турция

6

Республика Корея

Китайская Республика

250px

400px

bottom

0

1

2

]]

0

Корабль, прошедший модернизацию Wu Chin 1

1

Корабль, прошедший модернизацию Wu Chin 2

2

Корабль, прошедший модернизацию Wu Chin 3

Во-первых, корабли в этих ВМС получили новое обозначение типа - англ. Yang (кит. 陽字號). Во-вторых, Китайская Республика проводила модернизации по трем программ, именовавшихся англ. Wu Chin (кит. 武進) - основной упор делался на оснащение их противокорабельными, а также зенитными ракетами.

top

0

• установлен ЗРК Sea Chapparel с четырьмя ракетами класса "поверхность-воздух" на корме;
• на месте башни №2 с орудиями 127 мм размещена башня с одним 76 мм OTO Melara Compact;
• вместо задней башни с орудиями калибра 127 мм установлена строенная пусковая установка ПКР Gabriel;
• размещены два трехтрубных ТА Mk.32;
• установлены два спаренных орудия калибра 40 мм Mk.4;
• возможно использование вертолета McDonnel-Douglas MD.500.

1

установлен ЗРК Sea Chapparel с четырьмя ракетами класса "поверхность-воздух";

башня с одним орудием 76 мм OTO Melara Compact перенесена на место башни №1 с орудями 127 мм;

перед передней надстройкой, на месте бывшего там орудия 76 мм, установлена строенная пусковая установка ПКР Gabriel;

размещены два трехтрубных ТА Mk.32.

2

установлена пусковая установка для четырех ПКР Hsiung Feng II в цертальной части корпуса, рядом с ACROS;

размещены 10 ракет класса "поверхность-воздух" RIM-66 Standard - в двух спаренных контейнерах в носовой части и двух строенных в кормовой;

вместо носовой башни с двум орудиями калибра 127 мм установлена башня с одним 76 мм OTO Melara Compact;

на корме размещена установка ПВО Phalankx CIWS;

установлены два орудия 40 мм Bofors 350PX - по одному в двух башнях;

размещены новые РЛС и системы управления огнем;

в качестве вертолета возможно использование McDonnel-Douglas MD.500.

Также на корабле были расположены два трехтрубных ТА Mk.32 и установка ACROS.

0

Wu Chin I

1

Wu Chin II

2

Wu Chin III

История службы

USS DDR-888 Stickell (1945) экскортирует авианосец USS Franklin D. Roosevelt (1945), 1958

Практически сразу, в 1945, большинство кораблей были введены в строй без одного из торпедных аппаратов - в основном, кормового: при этом было усилено зенитное и противолодочное вооружение.
Некоторые корабли участвовали в Корейской и во Вьетнамской войнах. При этом большинство из них в 50-60-ых годах прошли различные глубокие модернизации, в ходе которых получили ракетное вооружение.

Дополнительно стоит отметить, что несколько эсминцев данного типа были приписаны к специальным командам, которые должны были заниматься спасением вернувшихся из космоса и приводнившихся астронавтов - например, именно USS DD-852 Leonard F. Mason (1946) 16 Марта 1966 года поднял на свой борт спускаемую капсулу космического корабля Gemini-8 и его экипаж: Нила Армстронга и Дэвида Скотта.

Основная часть эсминцев типа Gearing в 1970-1980-х годах выведена из состава ВМС США, а 57 из них переданы ВМС других стран:

• Аргентины (1);
• Бразилии (2);
• Греции (7);
• Испании (5);
• Китайской Республики (14);
• Мексики (2);
• Пакистана (6);
• Республики Корея (7);
• Турции (12);
• Эквадора (1).

Горящий после атаки самолетов собственных ВВС корабль ВМС Турции TGC D-354 Kocatepe

В ходе боевых действий в вышеуказанных боевых конфликтах не был потоплен ни один эсминец ВМС США, но в ходе вторжения Турции на Кипр ее ВВС 21 Июля 1974 был ошибочно атакован, в том числе, и затонул собственный корабль TCG D-354 Kocatepe (бывший USS DD-861 Harwood (1945)) - погибло 54 человека.

Отдельно стоит отметить, что три корабля Пакистана после вывода из ВМС передавались в различное время Агентству Безопасности на море, где использовались как флагманский корабль с одним и тем же номером - D-156 Nazim.

К 2013 году все корабли окончили свою службу - к этому времени часть из них была сдана на слом, другие использованы в качестве кораблей-мишеней, третьи затоплены для использования в качестве искусственных рифов и т.д.
А семь эсминцев используются в качестве кораблей-музеев в США (2), Турции (1), Республике Корея (3), Китайской Республике (1).

Список кораблей

Построенные эсминцы типа Gearing
Название	Номер корпуса	Место закладки (Компания / город (штат))	Дата закладки	Спуск на воду	Служба в ВМС США			Служба в ВМС других стран		Окончательная судьба
					Период службы	Переклассификация (новый класс / период использования)	Программа модернизации США	Страна / Новое обозначение	Период службы	Состояние	Дата
USS Gearing (1945)	DD-710	Federal Shipbuilding and Drydock Company / Ньюарк (Нью-Джерси)	1944.08.10	1945.02.18	1945.05.03 — 1973.07.01	—	FRAM-IB	—	—	Сдан на слом	1974.11.06
USS Eugene A. Greene (1945)	DD-711	Federal Shipbuilding and Drydock Company /Ньюарк (Нью-Джерси)	1944.08.17	1945.03.18	1945.06.08 — 1972.08.31	ЭМ РД / 1952 — 1963	FRAM-IB	Испания / D61 Churruca	1972.08.31 - 1989.09.15	Потоплен как мишень западнее Канарских островов	1991.12.12
USS Gyatt (1945)	DD-712	Federal Shipbuilding and Drydock Company / Ньюарк (Нью-Джерси)	1944.09.07	1945.04.15	1945.07.02 — 1969.10.22	ЭМ УРО /1955 — 1962	—	—	—	Потоплен как мишень около побережья Вирджинии	1970.06.11
USS Kenneth D. Baily (1945)	DD-713	Federal Shipbuilding and Drydock Company /Ньюарк (Нью-Джерси)	1944.09.21	1945.06.17	1945.07.31 — 1970.01.20	ЭМ РД / 1953 — 1969	FRAM-II	—	—	Разобран на запчасти в Иране	1975.01.13
USS William R. Rush (1945)	DD-714	Federal Shipbuilding and Drydock Company / Ньюарк (Нью-Джерси)	1944.10.19	1945.07.08	1945.09.21 — 1978.07.01	ЭМ РД /1952 — 1964	FRAM-IB	Южная Корея / DD-922 Kang Won	1978.07.01 — 2000.12.29	Корабль-музей	—
USS William M. Wood (1945)	DD-715	Federal Shipbuilding and Drydock Company / Ньюарк (Нью-Джерси)	1944.11.02	1945.07.29	1945.11.24 — 1976.12.01	ЭМ РД / 1953 — 1964	FRAM-IB	—	—	Потоплен как мишень у побережья Пуэрто-Рико	1983.05.15
USS Wiltsie (1945)	DD-716	Federal Shipbuilding and Drydock Company / Ньюарк (Нью-Джерси)	1945.03.15	1945.08.31	1946.01.12 — 1976.01.30	—	FRAM-IB	Пакистан / D-165 Tariq	1977.04.29 — 1990.01.25	Передан Агентству Безопасности на море — обозначен как D-156 Nazim. Исключен из ее состава	1990.01.25 / 1998
USS Theodore E. Chandler (1945)	DD-717	Federal Shipbuilding and Drydock Company / Ньюарк (Нью-Джерси)	1945.04.23	1945.10.20	1946.03.22 — 1975.04.01	—	FRAM-IB	—	—	Сдан на слом	1975.12.01
USS Hamner (1945)	DD-718	Federal Shipbuildingand and Drydock Company / Ньюарк / штат Нью-Джерси	1945.04.25	1945.11.24	1946.07.12 — 1979.10.01	—	FRAM-IB	Китайская Республика / DDG-927 YunYang	1981.04 — 2003.12.16	Потоплен как мишень около Пинь-Тунь	2005.09.06
USS Epperson (1945)	DD-719	Federal Shipbuilding and Drydock Company / Ньюарк (Нью-Джерси)	1945.06.20	1945.12.22	1949.03.19 — 1976.01.30	Эскортный ЭМ / 1948 — 1962	FRAM-IB	Пакистан / D-166 Taimur	1977.04.29 — 1999	Потоплен как мишень	2000.03
USS Frank Knox (1944)	DD-742	Bath Iron Works / Бат (Мэн)	1944.05.08	1944.09.17	1944.12.11 — 1971.01.30	ЭМ РД / 1949 — 1969	FRAM-II	Греция / D-210 Themistocles	1971.02.03 — 1992.08.31	Потоплен как мишень около Крита	2001.09.21
USS Southerland (1944)	DD-743	Bath Iron Works / Бат (Мэн)	1944.05.27	1944.10.05	1944.12.22 — 1981.02.23	ЭМ РД / 1949 — 1964	FRAM-IB	—	—	Потоплен как мишень	1997.08.02
USS William C. Lawe (1945)	DD-763	Bethlehem Steel /Сан-Франциско (Калифорния)	1944.03.12	1945.05.21	1946.12.18 — 1983.10.01	—	—	—	—	Потоплен как мишень	1999.07.14
USS Lloyd Thomas(1945)	DD-764	Bethlehem Steel /Сан-Франциско (Калифорния)	1944.03.26	1945.10.05	1947.03.21 — 1972.10.12	Эскортный ЭМ / 1949 — 1962	FRAM-II	Китайская Республика / Dang Yang	1972.10.12 — 1999.03.16	Затоплен для использования в качестве рыбной фермы около побержья Тайваня	2002.10.30
USS Keppler (1944)	DD-765	Bethlehem Steel /Сан-Франциско (Калифорния)	1944.04.23	1946.06.14	1947.05.23 — 1972.07.01	Эскортный ЭМ /1949 — 1962	FRAM-II	Турция / D-355 Tınaztepe	1972 — 1984.10.31	Сдан на слом	1984
USS Rowan (1944)	DD-782	Todd Pacific Shipyards / Сиэтл (Вашингтон)	1944.03.25	1944.12.29	1945.03.31 — 1976.01.30	—	FRAM-IB	Китайская Республика / Chao Yang	1977.06.01	Затонул во время буксировки на Тайвань	1977.08.22
USS Gurke (1945)	DD-783	Todd Pacific Shipyards /Сиэтл (Вашингтон)	1944.07.01	1945.02.15	1945.05.12 — 1976.01.30	—	FRAM-IB	Греция / D-215 Tombazis	1977.07.06 — 1997.09.15	Поврежден 1997.01.12 и был оставлен в бухте Суда, остров Крит	1998.01
USS McKean (1945)	DD-784	Todd Pacific Shipyards / Сиэтл (Вашингтон)	1944.09.15	1945.03.31	1945.06.09 — 1981.10.01	—	FRAM-IB	—	—	Разобран на запчасти в Турции	1982.11.02
USS Henderson(1945)	DD-785	Todd Pacific Shipyards / Сиэтл (Вашингтон)	1944.10.27	1945.05.28	1945.08.04 — 1980.09.30	—	FRAM-IB	Пакистан / 167 Tughril	1980.10.01 — 1998	Передан Агентству Безопасности на море в 1998 как флагманский корабль D-156 Nazim - позже окончательно выведен из эксплуатации	2001
USS Richard B. Anderson (1945)	DD-786	Todd Pacific Shipyards / Сиэтл (Вашингтон)	1944.12.01	1945.07.07	1945.10.26 — 1976.01.30	—	FRAM-IA	Китайская Республика / DDG-924 Kai Yang	1977.08.31 — 1999.11.16	Затоплен для использования в качестве рыбной фермы	1999
USS James E. Kyes (1945)	DD-787	Todd Pacific Shipyards / Сиэтл (Вашингтон)	1944.12.27	1945.08.04	1946.02.08 — 1973.03.31	—	FRAM-IB	Китайская Республика / DDG-912 Chien Yang	1973.04.18 — 2004.12.01	—	—
USS Hollister (1945)	DD-788	Todd Pacific Shipyards / Сиэтл (Вашингтон)	1945.01.18	1945.10.09	1946.03.29 — 1979.08.31	—	FRAM-IB	Китайская Республика / DDG-929 Shao Yang	1983.07.09 — 2004.06.01	—	—
USS Eversole (1946)	DD-789	Todd Pacific Shipyards / Сиэтл (Вашингтон)	1945.02.28	1946.01.08	1946.05.10 — 1973.09.21	—	FRAM-IB	Турция / D-352 Gayret	1973.11.14 — 1995.05.04	Корабль-музей	1997.08.20
USS Shelton (1946)	DD-790	Todd Pacific Shipyards / Сиэтл (Вашингтон)	1945.05.31	1946.03.08	1946.06.21 — 1973.03.31	—	FRAM-IA	Китайская Республика / DD-20 Lao Yang	1973.04.18 — 1999.03.16	Затоплен для использования в качестве рыбной фермы	2002.11
USS Chevalier (1944)	DD-805	Bath Iron Works / Бат (Мэн)	1944.06.12	1944.10.29	1945.01.09 —1975.06.02	ЭМ РД / 1949 — 1969	FRAM-II	Южная Корея / Chung Buk	1972.07.05 — 2000.12	Сдан на слом	2000.12
USS Higbee (1944)	DD-806	Bath Iron Works / Бат (Мэн)	1944.06.26	1944.11.12	1945.01.27 — 1979.07.15	ЭМ РД / 1949 — 1963	FRAM-IB	—	—	Потоплен как мишень в Тихом Океане	1983.06
USS Benner (1944)	DD-807	Bath Iron Works / Бат (Мэн)	1944.07.10	1944.11.30	1945.02.13 — 1974.02.01	ЭМ РД / 1949 — 1962	FRAM-II	—	—	Сдан на слом	1975.03.19
USS Dennis J. Buckley (1944)	DD-808	Bath Iron Works / Бат (Мэн)	1944.07.24	1944.12.20	1945.03.02 — 1973.07.01	ЭМ РД / 1949 — ?	FRAM-IB	—	—	Сдан на слом	1974.04.29
USS Corry (1945)	DD-817	Consolidated Steel / Орандж (Техас)	1945.04.05	1945.07.28	1946.02.26 — 1981.02.27	ЭМ РД / 1953 — 1964	FRAM-IB	Греция / D-217 Kriezis	1981.07.08 —1993.02.03	Сдан на слом	2004
USS New (1945)	DD-818	Consolidated Steel / Орандж (Техас)	1945.04.14	1945.08.18	1946.04.05 — 1976.07.01	Эскортный ЭМ / 1950 — 1962	FRAM-IB	Южная Корея / Taejon	1977.02.23 — 2001.02	—	—
USS Holder (1945)	DD-819	Consolidated Steel / Орандж (Техас)	1945.04.23	1945.08.25	1946.05.18 — 1976.10.01	Эскортный ЭМ / 1950 — 1962	FRAM-IB	Эквадор / ЕЕ-01 Presidente Eloy Alfaro	1977.02.23 — 1991	Сдан на слом	1991
USS Rich (1945)	DD-820	Consolidated Steel / Орандж (Техас)	1945.05.16	1945.10.05	1946.07.03 — 1977.12.15	Эскортный ЭМ / 1950 — 1962	FRAM-IB	—	—	Сдан на слом	1979.11.01
USS Johnston (1945)	DD-821	Consolidated Steel / Орандж (Техас)	1945.06.05	1945.10.19	1946.08.23 — 1981.02.27	—	FRAM-IB	Китайская Республика / DDG-928 Chen Yang	1981.06 — 2003.12.16	—	—
USS Robert H. McCord (1945)	DD-822	Consolidated Steel / Орандж (Техас)	1945.06.20	1945.11.09	1945.10.26 — 1980.06.05	—	FRAM-IB	Турция / D-349 Kılıç Ali Paşa	1980.08.15 — 1998.09.29	Сдан на слом	2000
USS Samuel B. Roberts (1945)	DD-823	Consolidated Steel / Орандж (Техас)	1945.06.07	1945.11.30	1946.12.20 — 1970.11.02	—	FRAM-IB	—	—	Потоплен как мишень у побережья Пуэрто-Рико	1971.11.14
USS Basoline (1945)	DD-824	Consolidated Steel / Орандж(Техас)	1945.07.07	1945.12.21	1949.07.26 — 1977.11.01	Эскортный ЭМ / 1948 — 1962	—	—	—	Потоплен как мишень у побережья Флориды	1982.04.09
USS Carpenter (1945)	DD-825	Consolidated Steel / Орандж (Техас)	1945.07.30	1945.12.28	1949.12.15 — 1981.02.20	ЭМ-охотник / 1948 — 1962	—	Турция / D-347 Anıttepe	1981.06.15 — 1997.10.20	—	—
USS Agerholm (1946)	DD-826	Bath Iron Works / Бат (Мэн)	1945.09.10	1946.03.30	1946.06.20 — 1978.12.01	—	FRAM-IA	—	—	Потоплен как мишень у побережья Калифорнии	1982.07.18
USS Robert A. Owen (1946)	DD-827	Bath Iron Works / Бат (Мэн)	1945.10.29	1946.07.15	1948.01.28 — 1982.02.16	ЭМ-охотник / 1948 — 1962	—	Турция / D-346 Alçıtepe	1982.07.20 — 1998.04.01	—	—
USS Timmerman (1951)	DD-828	Bath Iron Works / Бат (Мэн)	1945.10.01	1951.05.19	1952.09.26 — 1958.04.04	Экспериментальный ЭМ — опытовое судно / 1951 — 1954	—	—	—	Сдан на слом	1959.04.21
USS Myles C. Fox (1945)	DD-829	Bath Iron Works / Бат (Мэн)	1944.08.14	1945.01.13	1945.03.20 — 1979.10.01	ЭМ РД / 1949 — 1964	FRAM-IB	—	—	Разобран на запчасти в Турции	1980.08.02
USS Evertt F. Larson (1945)	DD-830	Bath Iron Works / Бат (Мэн)	1944.09.04	1945.01.28	1945.04.06 — 1972.08	ЭМ РД / 1949 — 1962	FRAM-II	Южная Корея / DD-916 Jeong Buk	1972.10.30 — 1999.12	Корабль-музей	1999
USS Goodrich (1945)	DD-831	Bath Iron Works / Бат (Мэн)	1944.09.18	1945.02.25	1945.04.24 — 1974.02.01	ЭМ РД / 1949 — 1969	FRAM-II	—	—	Сдан на слом	1977.09.12
USS Hanson (1945)	DD-832	Bath Iron Works / Бат (Мэн)	1944.10.07	1945.03.11	1945.05.11 — 1973.03.31	ЭМ РД / 1949 — 1964	FRAM-IB	Китайская Республика / DDG-938 Liao Yang	1973.04.18 — 2004.06.01	Потоплен как мишень в Южно-Китайском Море	2006.07
USS Herbert J. Thomas (1945)	DD-833	Bath Iron Works / Бат (Мэн)	1944.10.30	1945.03.25	1945.05.29 — 1974.02.01	ЭМ РД / 1949 — 1964	FRAM-IB	Китайская Республика / DDG-915 Han Yang	1974.05.06 — 1999.08.16	Затоплен как искусственный риф	1999
USS Turner (1945)	DD-834	Bath Iron Works / Бат (Мэн)	1944.11.13	1945.04.08	1945.06.12 — 1969.09.26	ЭМ РД / 1949 — 1969	FRAM-II	—	—	Сдан на слом	1970.10.13
USS Charles P. Cecil (1945)	DD-835	Bath Iron Works / Бат (Мэн)	1944.12.02	1945.04.22	1945.06.29 — 1979.10.01	ЭМ РД / 1949 — 1963	FRAM-IB	Греция / D-216 Apostolis	1980.10.25 — 1993.09.30	Сдан на слом	2003.03.04
USS George K. MacKenzie (1945)	DD-836	Bath Iron Works / Бат (Мэн)	1944.12.21	1945.05.13	1945.07.13 — 1976.10.01	—	FRAM-IB	—	—	Потоплен как мишень у побережья Калифорнии	1976.10.15
USS Sarsfield (1945)	DD-837	Bath Iron Works / Бат (Мэн)	1945.01.15	1945.05.27	1945.07.31 — 1977.10.01	Экспериментальный ЭМ / 1946 — ?	FRAM-IB	Китайская Республика / DDG-925 Te Yang	1977.10.01 — 2005.04.01	Корабль-музей	2009.01.22
USS Ernest G Small (1945)	DD-838	Bath Iron Works / Бат (Мэн)	1945.01.30	1945.06.14	1945.08.21 — 1970.11.13	ЭМ РД / 1952 — 1969	FRAM-II	Китайская Республика / DD-907 Fu Yang	1971.07.01 — 1999.12.16	Потоплен как мишень	2003.10.08
USS Power (1945)	DD-839	Bath Iron Works / Бат (Мэн)	1945.02.26	1945.06.30	1945.09.13 — 1977.10.01	—	FRAM-IB	Китайская Республика / DDG-932 Shen Yang	1977.10.01 — 2005.11.26	Корабль-музей (возможно)	—
USS Glennon (1945)	DD-840	Bath Iron Works / Бат (Мэн)	1945.03.12	1945.07.14	1945.10.04 — 1976.10.01	—	FRAM-IB	—	—	Потоплен как мишень у побережья Пуэрто-Рико	1981.02.26
USS Noa (1945)	DD-841	Bath Iron Works / Бат (Мэн)	1945.03.26	1945.07.30	1945.11.02 — 1973.10.31	—	FRAM-IA	Испания / D65 Blas De Lezo	1973.10.31 — 1991.09.30	Сдан на слом	1991
USS Fiske (1945)	DD-842	Bath Iron Works / Бат (Мэн)	1945.04.09	1945.09.08	1945.11.28 — 1987.08.06	ЭМ РД / 1952 — 1964	FRAM-IB	Турция / D-350 Piyale Paşa	1980.08.15 — 1999.01.10	Сдан на слом	1999
USS Warrington (1945)	DD-843	Bath Iron Works / Бат (Мэн)	1945.04.23	1945.09.27	1945.12.20 — 1972.10.01	—	FRAM-IB	—	—	Разобран на запчасти в Китайской Республике	1973
USS Perry (1945)	DD-844	Bath Iron Works / Бат (Мэн)	1945.05.14	1945.10.25	1946.01.17 — 1973.07.01	—	FRAM-IA	—	—	Сдан на слом	1974.06.24
USS Bausell (1945)	DD-845	Bath Iron Works / Бат (Мэн)	1945.05.28	1945.11.19	1946.02.07 — 1978.05.30	—	FRAM-IB	—	—	Потоплен как мишень	1987.07.17
USS Ozbourne (1945)	DD-846	Bath Iron Works / Бат (Мэн)	1945.06.14	1945.12.22	1946.03.05 — 1975.06.01	—	FRAM-IA	—	—	Сдан на слом	1975.12.01
USS Robert L. Wilson (1946)	DD-847	Bath Iron Works / Бат (Мэн)	1945.07.02	1946.01.05	1946.07.02 — 1974.09.30	Эскортный ЭМ / 1950 — 1962	FRAM-IB	—	—	Потоплен как мишень у побережья Пуэрто-Рико	1980.01.25
USS Witek(1946)	DD-848	Bath Iron Works / Бат (Мэн)	1945.07.16	1946.02.02	1946.04.25 — 1968.08.19	Экспериментальный ЭМ / 1946	FRAM-IB	—	—	Потоплен как мишень у побережья Вирджинии	1969.07.04
USS Richard E. Kraus (1946)	DD-849	Bath Iron Works / Бат (Мэн)	1945.07.31	1946.03.02	1946.05.23 — 1976.07.01	Опытовое судно / 1949 — 1954	FRAM-IB	Южная Корея / DD-921 Kwang Ju	1977.02.23 — 2000.12.29	—	—
USS Joseph P. Kennedy Jr. (1945)	DD-850	Bethlehem Steel / Квинси (Массачусетс)	1945.04.02	1945.07.26	1945.12.15 — 1973.07.01	—	FRAM-IB	—	—	Корабль-музей	1974.01.16
USS Rupertus (1945)	DD-851	Bethlehem Steel / Квинси (Массачусетс)	1945.05.02	1945.09.21	1946.06.28 — 1973.07.10	—	FRAM-IB	Греция / D-213 Kountouriotis	1974.03.23
USS Leonard F. Mason (1946)	DD-852	Bethlehem Steel / Квинси (Массачусетс)	1945.08.06	1946.01.04	1946.06.28 — 1976.11.02	—	FRAM-IB	Китайская Республика / DD-26 Shuei Yang	1978.03.10 — 2000.02.16	Затоплен как искусственный риф	2000
USS Charles H. Roan (1946)	DD-853	Bethlehem Steel / Квинси (Массачусетс)	1945.09.27	1946.03.15	1946.09.12 — 1973.09.21	—	FRAM-IB	Турция / D-351 Mareşal Fevzi Çakmak	1973.11.14 — 1994.01.28	Сдан на слом	1995.04
USS Fred T. Berry (1945)	DD-858	Bethlehem Steel / Сан-Педро (Калифорния)	1944.07.16	1945.01.28	1945.05.12 — 1970.09.15	Эскортный ЭМ / 1949 — ?	FRAM-II	—	—	Затоплен у побережья Кей-Вест, Флорида	1972.05.14
USS Norris (1945)	DD-859	Bethlehem Steel / Сан-Педро (Калифорния)	1944.08.29	1945.02.25	1945.06.09 — 1974.02.01	Эскортный ЭМ / 1949 — 1962	FRAM-II	Турция / D-354 Kocatepe	1975.07.24 — 1993.09.02	Сдан на слом	1993
USS McCaffery (1945)	DD-860	Bethlehem Steel / Сан-Педро (Калифорния)	1945.10.01	1945.04.12	1945.07.26 — 1973.09.30	Эскортный ЭМ / 1949 — ?	FRAM-II	—	—	Сдан на слом	1974.06.12
USS Harwood (1945)	DD-861	Bethlehem Steel / Сан-Педро (Калифорния)	1944.10.29	1945.05.22	1945.09.28 — 1971.02.01	Эскортный ЭМ / 1949 — ?	FRAM-II	Турция / D-354 Kocatepe	1971.12.17 — 1974.07.21	Потоплен по ошибке самолетом ВВС Турции	1974.07.21
USS Vogelgesang (1945)	DD-862	Bethlehem Steel / Статен-Айленд (Нью-Йорк)	1944.08.03	1945.01.15	1945.04.28 — 1982.02.24	—	FRAM-IB	Мексика / E-03 Quetzalcoatl	1982.02.24 — 2002	—	2002
USS Steinaker (1945)	DD-863	Bethlehem Steel / Статен-Айленд (Нью-Йорк)	1944.09.01	1945.02.13	1945.05.26 — 1982.02.24	ЭМ РД / 1952 — 1964	FRAM-IB	Мексика / E-04 Netzahualcoyotl	1982.02.24	—	—
USS Harold J. Ellison (1945)	DD-864	Bethlehem Steel / Статен-Айленд (Нью-Йорк)	1944.10.03	1945.03.14	1945.06.23 — 1983.10.01	—	FRAM-IB	Пакистан / D-164 Shah Jahan	1983.10.01 — 1994	Потоплен как мишень	1994
USS Charles R. Ware (1945)	DD-865	Bethlehem Steel / Статен-Айленд (Нью-Йорк)	1944.11.01	1945.04.12	1945.07.21 — 1974.11.30	—	FRAM-IB	—	—	Потоплен как мишень в Карибском море	1981.11.15
USS Cone (1945)	DD-866	Bethlehem Steel / Статен-Айленд (Нью-Йорк)	1944.11.30	1945.05.10	1945.08.18 — 1982.10.01	—	FRAM-IB	Пакистан / D-160 Alamgir	1982.10.01 — 1998.12.04	—	—
USS Stribling (1945)	DD-867	Bethlehem Steel / Статен-Айленд (Нью-Йорк)	1945.01.15	1945.06.08	1945.09.29 —1976.07.01	—	FRAM-IB	—	—	Потоплен как мишень у побережья Пуэрто-Рико	1980.07.27
USS Brownson (1945)	DD-868	Bethlehem Steel / Статен-Айленд (Нью-Йорк)	1945.02.13	1945.07.07	1945.11.17 — 1976.09.30	—	FRAM-IA	—	—	Сдан на слом	1977.06.10
USS Arnold J. Isbell (1945)	DD-869	Bethlehem Steel / Статен-Айленд (Нью-Йорк)	1945.03.14	1945.08.06	1946.01.05 — 1974.02.01	—	FRAM-IB	Греция / D-214 Sachitouris	1974 — 1992.10.31	Сдан на слом	2002.04.08
USS Fechteler (1945)	DD-870	Bethlehem Steel / Статен-Айленд (Нью-Йорк)	1945.04.12	1945.09.19	1946.03.02 — 1970.09.11	ЭМ РД / 1953 — 1963	FRAM-IB	—	—	Сдан на слом	1972.06.29
USS Damato (1945)	DD-871	Bethlehem Steel / Статен-Айленд (Нью-Йорк)	1945.05.10	1945.11.21	1946.04.27 — 1980.10.01	Эскортный ЭМ / 1950 — 1962	FRAM-IB	Пакистан / D-168 Tippu Sultan	1980.10.01 — 1993	Передан Агентству Безопасности на море – переименован в D-156 Nazim. Позже исключен и сдан на слом	1993.11.01 / 1995
USS Forrest Royal (1946)	DD-872	Bethlehem Steel / Статен-Айленд (Нью-Йорк)	1945.06.08	1946.01.17	1946.06.29 — 1971.02.01	—	FRAM-IB	Турция / D-353 Adatepe	1971 .12.17 — 1993.08.06	Сдан на слом	1993
USS Hawkins (1944)	DD-873	Consolidated Steel / Орандж (Техас)	1944.05.14	1944.10.07	1945.02.10 — 1979.10.01	ЭМ РД / 1949 — 1964	FRAM-IB	Китайская Республика / Shao Yang	1983.07.09 —1997	—	—
USS Duncan (1944)	DD-874	Consolidated Steel / Орандж (Техас)	1944.05.22	1944.10.27	1945.02.25 — 1974.02.01	ЭМ РД / 1949 — ?	FRAM-II	—	—	Потоплен как мишень у побережья Калифорнии  (31.00° с. ш. 120.00° з. д.)	1980.07.31
USS Henry W. Tucker (1944)	DD-875	Consolidated Steel / Орандж (Техас)	1944.05.29	1944.11.08	1945.03.12 — 1973.12.03	ЭМ РД / 1949 — 1963	FRAM-IB	Бразилия / D-25 Marcilio Dias	1973.12.03 — 1994.09.19	Потоплен как мишень	1994
USS Rogers (1944)	DD-876	Consolidated Steel / Орандж (Техас)	1944.06.03	1944.11.20	1945.03.26 — 1980.10.01	ЭМ РД / 1949 — 1963	FRAM-IB	Южная Корея / DD-925 Jeong Ju	1981.07.25 — 2000	Корабль-музей	—
USS Perkins (1944)	DD-877	Consolidated Steel / Орандж (Техас)	1944.06.19	1944.12.07	1945.04.04 — 1973.01.15	ЭМ РД / 1949 — 1962	FRAM-IB	Аргентина / D.27 Comodoro Py	1973.01.15 — 1984	Потоплен как мишень	1987
USS Vesole (1944)	DD-878	Consolidated Steel / Орандж (Техас)	1944.07.03	1944.12.29	1945.04.23 — 1976.12.01	ЭМ РД / 1953 — ?	FRAM-IB	—	—	Потоплен как мишень у побережья Пуэрто-Рико  (20.48° с. ш. 64.12° з. д.)	1983.04.14
USS Leary (1945)	DD-879	Consolidated Steel / Орандж (Техас)	1944.08.11	1945.01.20	1945.05.07 — 1975.06.02	ЭМ РД / 1949 — ?	FRAM-IB	Испания / D64 Langara	1973.10.31 — 1992.04.03	Сдан на слом	1992
USS Dyess (1945)	DD-880	Consolidated Steel / Орандж (Техас)	1944.08.17	1945.01.26	1945.05.21 — 1981.02.27	ЭМ РД / 1949 — ?	FRAM-IB	—	—	Сдан на слом	1981.07.08
USS Bordelon (1945)	DD-881	Consolidated Steel / Орандж (Техас)	1944.09.09	1945.03.03	1945.06.05 — 1977.02.01	—	FRAM-IB	—	—	Разобран на запчасти в Иране	1977.07
USS Furse (1945)	DD-882	Consolidated Steel / Орандж (Техас)	1944.09.23	1945.03.09	1945.07.10 — 1972.06.02	ЭМ РД / 1949 — ?	FRAM-IB	Испания / D62 Gravina	1972.08.31 — 1991.09.30	Сдан на слом	1991
USS Newman K. Perry (1945)	DD-883	Consolidated Steel / Орандж (Техас)	1944.10.10	1945.03.17	1945.07.26 — 1981.03.27	ЭМ РД / 1950 — 1965	FRAM-IB	Южная Корея / Kyong Kai	1981.02.27 — 1997	Сдан на слом	1999
USS Floyd B. Parks (1945)	DD-884	Consolidated Steel / Орандж (Техас)	1944.10.30	1945.03.31	1945.07.31 — 1983.07.02	—	FRAM-IB	—	—	Сдан на слом	1984.04.1984
USS John R. Craig (1945)	DD-885	Consolidated Steel / Орандж (Техас)	1944.11.17	1945.04.14	1945.08.20 — 1979.07.27	—	FRAM-IB	—	—	Потоплен как мишень у побережья Калифорнии  (30.19° с. ш. 119.32° з. д.)	1980.06.06
USS Orleck (1945)	DD-886	Consolidated Steel / Орандж (Техас)	1944.11.28	1945.05.12	1945.09.15— 1983.08.06	—	FRAM-IB	Турция / D-345 Yücetepe	1983.03.29 — 1998.04.01	Корабль-музей	1999
USS Brinkley Bass (1945)	DD-887	Consolidated Steel / Орандж (Техас)	1944.12.20	1945.05.26	1945.10.01 — 1973.12.03	—	FRAM-IB	Бразилия / D-26 Mariz e Barros	1973.12.03 — 1997.09.01	Потоплен как корабль-мишень	—
USS Stickell (1945)	DD-888	Consolidated Steel / Орандж (Техас)	1945.01.05	1945.06.16	1945.10.31 —1972.07.01	ЭМ РД / 1953 — ?	FRAM-IB	Греция / D-212 Kanaris	1973.03.29 —1993.09.15
USS O'Hare (1945)	DD-889	Consolidated Steel / Орандж (Техас)	1945.01.27	1945.06.22	1945.11.29 — 1973.10.31	ЭМ РД / 1953 — 1963	FRAM-IB	Испания / D63 Mendez Nuñez	1973.10.31 — 1992.04.03	Сдан на слом	1992
USS Meredith (1945)	DD-890	Consolidated Steel / Орандж (Техас)	1945.01.27	1945.06.28	1945.12.31 — 1979.12.07	—	FRAM-IA	Турция / D-348 Savaştepe	1981.07.20 — 1994.01.28	Сдан на слом	1995.03

Общая оценка проекта

В таблице ниже для сравнения приведены данные нескольких типов эсминцев различных стран, которые обладали дальностью хода не менее 5000 морских миль, имели пять-шесть орудий главного калибра, а также полным водоизмещением на уровне 3000 тонн - США, Германии, Великобритании и Японии.

Сравнение характеристик эсминцев
Параметр	Тип эсминца
	Gearing	Allen M.Sumner	Battle 1943	Zerstörer 1944	Yūgumo	Shimakaze
Страна-разработчик	США	США	Великобритания	Германия	Япония	Япония
Год закладки первого корабля типа	1944	1943	1943	1943	1940	1941
Построено кораблей, шт	98	58	8	—	19	1
Водоизмещение полное, т	3479	3315	3430	3703	2650	3200
Длина , м	119	115	115	132	119	129,5
Ширина, м	12,5	12,5	12,3	12,6	10,8	11,2
Осадка, м	4,37	4,4	3,9	4,14	3,76	4,15
Максимальная скорость хода, узлов	34,5	34	36,5	37,5	35	40,9
Дальность плавания, морских миль / при скорости хода, узлов	5370 / 15	3600 / 15	4400 / 20	6800 / 19	5000/ 18	6000 / 18
Экипаж, чел	345	345	306	320	228	267
Артиллерия главное калибра	3х2 127 мм	3х2 127 мм	2х2 и 1х1 114 мм	3х2 128 мм	3х2 127 мм	3х2 127 мм
ПВО	2х4 и 2х2 40 мм, 10х1 20 мм	2х4 и 2х2 40 мм, 10х1 20 мм	3х2 40 мм	3х1 55 мм, 7х2 37 мм	2х2 25 мм	3х2 25 мм
Торпедное вооружение	2х5 533 мм	2х5 533 мм	2х5 533 мм	2х4 533	2х4 610 мм	3х5 610 мм

Как видно из таблицы, данные эсминцев типа Gearing находятся, в основном, на уровне других кораблей - при этом по скорости хода он немного уступал предшественнику, Allen M. Sumner, но значительно превосходил его в дальности.
По вооружению Gearing уступает только IJN Shimakaze (1942) с его 15-тью торпедными аппаратами калибра 610 мм (хотя это японский эсминец все равно не имеет аналогов среди кораблей других стран), при этом превосходя все зарубежные эсминцы в части ПВО. При этом необходимо учитывать, что в ходе модернизаций 1943-1944 годов на японских кораблях устанавливались многочисленные дополнительные зенитные орудия, но при этом снималась одна башня с орудиями калибра 127 мм.

Также стоит отметить, что корабли типа Gearing оказались гибкой платформой для проведения различных модернизаций и переоборудований - на них использовали как бомбометы типа Hedgehog и различные новые РЛС, так и ракетное вооружение (противолодочное, зенитное и ударное), и даже БПЛА и вертолеты.

См. также

• Эскадренный миноносец
• США
• Вторая мировая война

Литература

• Robert F. Sumrall Sumner-Gearing-class destroyers. Their Design, Weapons, and Equipment. — Анаполис, штат Мэриленд (США): Naval Institute Press, 1995. — 224 с. — ISBN 1-55750-786-4
• А.В. Дашьян Морская коллекция №1 от 2004 года - Корабли Второй Мировой Войны. ВМС США (часть 1). — Москва: ЗАО «Редакция журнала «Моделист-конструктор», 2004. — 36 с.

Ссылки

1. Отдельные ссылки

• Эскадренные миноносцы типа «Гиринг», https://ru.wikipedia.org
• Gearing-class destroyer, https://en.wikipedia.org
• Gearing-class destroer, https://ja.wikipedia.org
• Gearing destroyer (1944-1952), https://www.navypedia.org
• Эсминцы и миноносцы США, https://navyworld.narod.ru
• Gearing class, https://destroyerhistory.org
• How Destroyers Were Built, https://www.destroyers.org
• Gearing class, https://www.gyrodynehelicopters.com
• DD-710 Gearing Class Destroyers, https://www.allwoodships.com
• Yang-class destroyers, https://seesaawiki.jp
• Chung Buk-class destroyer, https://www6.atwiki.jp
• Destroyer D-214 Sachitouris, https://www.modelersite.com
• Sunday Ship History: Astronaut recovery destroyers, https://www.eaglespeak.us

2. Общие источники информации (вооружение, конкретные корабли и пр.)

• Wikipedia, https://en.wikipedia.org
• Navypedia, https://www.navypedia.org
• Naval Weapons of the World from 1880 to today
• NavSource Naval History, https://www.navsource.org/

Галерея изображений

Производство эсминцев

•

  Закладка киля корабля DD-854 (позже постройка была отменена)

•

  Корпус эсминца USS DD-720 Castle, который не был достроен

•

  Полностью готовый корпус USS DD-868 Brownson (1945) на стапеле

•

  Спуск на воду USS DD-861 Harwood (1945)

•

  Буксировка спущенного на воду USS DD-719 Epperson (1945) - вооружение не установлено

•

  Установка различного оборудования на эсминец USS DD-866 Cone (1945) - башни с орудиями 127 мм временно прикрыты коробом

Переоборудования эсминцев в рамках испытаний

•

  USS DD-837 Sarsfield (1945), оснащенный в рамках испытаний тремя бомбометами типа Hedgehog - двумя неподвижными Mk.11 и одним подвижным Mk.15.

•

  Установка Mk.110 для запуска противолодочных ракет Mk.I RAT на задней башне - данное вооружение устанавливалось в опытных целях, в том числе, на USS DD-837 Sarsfield (1945)

•

  USS Richard E. Kraus (1946), использовавшийся для испытаний радиоэлектронного оборудования

•

  USS Witek (1946) с водометами вместо гребных винтов

•

  USS DD-786 Richard B. Anderson (1945), оборудованный для запуска БПЛА SSM-34A Fireflash (модификация BQM-34A Firebee) - установлен, в частности, ангар сферической формы

•

  USS DD-868 Brownson (1945), оснащенный гидролокатором SQQ-23 (на переднем плане)

Некоторое оборудование модернизированных эсминцев

•

  Директор СУО орудий главного калибра Mk.37, оснащенный радаром Mk.25.

•

  Директор Mk.63 для зенитной артиллерии калибра 40 мм

•

  Директор Mk.56 СУО (Mk.56) орудий калибра 76 мм

•

  Директор Mk.5 системы управления подводным вооружением Mk.105

•

  Буксируемый гидролокатор SQA-10 в поднятом положении

Служба в ВМС США

•

  USS DD-785 Henderson (1945) и авианосец USS Leyte (1945) производят дозаправку во время Корейской войны

•

  USS DD-886 Orleck (1945) во время волнения на море

•

  USS DD-806 Higbee (1944) во время ремонта для устранения последствий попадания 250 кг бомбы истребителя ВВС Демократической Республики Веьтнам в ходе соответствующей войны

•

  USS DD-717 Theodore E. Chandler (1945) вдет огонь из кормовых орудий, 1966

•

  Спускаемая капсула космического корабля Gemini-8 на палубе USS DD-852 Leonard F. Mason (1946) после возвращения из космоса на Землю, 1966 год

•

  Выведенные из состава ВМС США USS DD-743 Southerland (1944) и USS DD-788 Hollister (1945) у причала Puget Sound Naval Shipyard, 1981

Эсминцы в ВМС других стран

•

  Эсминец ВМС Аргентины ARA Comodoro Py (бывший USS DD-877 Perkins (1944))

•

  Эсминец ВМС Бразилии D-26 Mariz e Barros (бывший USS DD-887 Brinkley Bass (1945))

•

  D-214 Sachtouris ВМС Греции (бывший USS DD-869 Arnold J. Isbell (1945))

•

  Корабль ВМС Пакистана PNS Taimur (бывший USS DD-719 Epperson)

•

  Вертолет MD-500 на взлетно-посадочной площадке эсминца ВМС Испании D-61 SPS Churruca (бывший USS DD-711 Eugene A. Greene (1945))

•

  Корабль ВМС Турции TCG Alcitepe (бывший DD-827 USS Robert A. Owens (1946))

•

  DDG-921 Liao Yang ВМС Китайской Республики (бывший USS DD-832 Hanson (1945))

•

  DD-921 Kwang Ju ВМС Республики Корея (бывший USS DD-849 Richard E. Kraus (1946))

•

  DD-01 Presidente Eloy Alfaro ВМС Эквадора (бывший USS DD-819 Holder (1945))

Судьба кораблей

•

  USS DD-850 Joseph P. Kennedy Jr. (1945) как экспонат музея Battleship Cove, Фолл-Ривер, штат Массачусетс

•

  Корабль-музей TCG D-352 Gayret (бывш. USS DD-879 Eversole (1946)) в музее Kocaeli Museum Ships Command, Измит, Турция

•

  Корабль-музей ROCNS DDG-925 Te Yang (бывш. USS DD-837 Sarsfield (1945)), Тайчунг, Китайская Республика

•

  Корабль-музей ROKS DD-922 Kang Won (бывш. DD-714 USS William R. Rush (1945)), Кёнсан-Намдо, Республика Корея

•

  USS DD-785 Henderson(1945) как корабль Агентства Безопасности на море Пакистана D-156 Nazim

•

  USS DD-715 William M. Wood в качестве корабля-мишени

Окраска кораблей

•

  Окраска USS DD-710 Gearing (1945) на Июль 1945 (камуфляж Measure 22)

•

  USS DD-742 Frank Knox (1944) на Декабрь 1944 (камуфляж Measure 33a, тип 28D)

•

  Окраска эсминца USS DD-840 Glennon (1945) на Июль 1952 (камуфляж Measure US27 - формально Measure 13)

•

  USS DD-865 Charles R. Ware (1945) на Июнь 1970 (окраска Measure US27)
