Лёгкие крейсера типа C
Лёгкие крейсера типа C
Общие сведения
В начале ХХ века изменения в мировой политической ситуации привели к необходимости наращивания крейсерских сил королевского военно-морского флота Великобритании. При этом значительное внимание уделялось созданию малых быстроходных крейсеров, способных выполнять задачи лидирования во флотилиях эсминцев. Такие крейсера, получившие общее обозначение как тип C, строились как увеличенные эсминцы и обладали высокой скоростью благодаря силовым установкам на базе паровых турбин. Эти корабли в годы Первой мировой войны являлись наиболее востребованным и эффективным типом лёгких крейсеров. Их эволюционное развитие позволило заложить основу для создания более современных типов крейсеров, предназначенных для решения аналогичных задач. К началу Второй мировой войны часть крейсеров типа C была переоборудована в крейсера ПВО и вплоть до её окончания широко использовалась в военных операциях.
История создания
Предшественники
После не всегда удачных попыток создания крейсеров-скаутов специальным Крейсерским комитетом были выдвинуты требования к проекту крейсера, сочетавшего в себе достоинства скаутов типа Active и лёгких крейсеров типа Town. В результате был спроектирован тип Arethusa, который сочетал в себе мощь вооружения традиционных крейсеров и скорость скаутов. В ходе испытаний кораблей нового типа был отмечен ряд недостатков, которые планировалось устранить в новой серии лёгких крейсеров.
Предпосылки к созданию
Формирование класса эсминцев и появление паровых турбин потребовали радикального изменения подхода к проектированию крейсеров небольшого водоизмещения. Эффективные действия в период русско-японской войны крейсера «Новик» привели к появлению класса крейсеров-скаутов, обладавших скоростью до 25 узлов и более мощными, по сравнению с эсминцами, артиллерийским вооружением и бронированием. Однако к 1911 году, с появлением эсминцев, способных развивать скорость в 30 узлов, крейсеры-скауты уже не могли выполнять задачи их лидирования. В связи с этим по инициативе Первого Лорда Адмиралтейства Уинстона Черчилля был создан Крейсерский Комитет, в задачи которого входило формирование требований к перспективному типу крейсеров.
Проектирование
Требования к проекту крейсеров 1913 финансового года содержали жесткие меры по повышению их скорости и вооруженности. За основу для разработки были взяты лёгкие крейсера типа Arethusa, которые, в отличие от их предшественников, уже были приспособлены для решения поставленных задач своего класса. Главные разногласия вызывал тип вооружения новых крейсеров. Одна часть Комитета высказывалась за максимальное использование в качестве основного калибра 152-мм орудий, их противники настаивали на использовании 102-мм орудий, которые устанавливались на крейсеры-скауты. В результате было принято компромиссное решение устанавливать вооружение смешанного типа.
Проект крейсеров нового типа создавался в крейсерском отделе управления военного кораблестроения. Ответственными за проектирование стали инженеры Уильям Берри и Стенли Вернон Гудол, которые ранее проектировали крейсера типа Arethusa. Помимо основной бригады проектировщиков, значительный объем работы был выполнен лично начальником управления военного кораблестроения Юстасом д’Ейнкоуртом. В частности, именно он провел исследования обводов корпуса на модели в специальном бассейне в Хаслаpе и смог значительно улучшить и без того неплохие скоростные показатели типа Arethusa.
Третий морской лорд, контр-адмирал Арчибальд Мур, предложил разместить 152-мм орудия по оконечностям, а в средней части корпуса установить более лёгкие 102-мм таким образом, чтобы они могли использоваться для погонного огня. Кроме того, было решено увеличить высоту надводной части борта для улучшения мореходности и длину корпуса для компенсации роста водоизмещения. Чтобы уложиться в проектные 3700 тонн, по рекомендации д’Ейнкоурта было решено заменить тиковый настил палуб на кортицен, используемый на эсминцах. Bспытания моделей в бассейне показали, что требуемая мореходность будет обеспечена при длине корпуса 128 м. Результатом предварительного проектирования в октябре 1912 года стало два варианта, отличавшихся главным образом составом вооружения и распределением веса, получившие обозначения A и B.
Проект B был более перспективным, однако требовал доработки, так как 152-мм были слишком «мокрыми». Он был переработан, число 152-мм орудий уменьшено до пяти, альтернативные варианты, обозначенные B1, B2 и B3 были представлены в ноябре. Вариант B1 предполагал перенос рубки в корму, у варианта B2 был удлинён бак, а у B3 рубка сдвигалась вперед, что позволяло разместить орудие между надстройкой и носовой дымовой трубой.
Проекты были рассмотрены Департаментом морского артиллерийского вооружения и возвращены с замечаниями, согласно которым требовалось увеличить общую интенсивность огня, увеличить количество орудий для одновременной стрельбы по разным целям и расположить их для реализации максимальных секторов обстрела. Требования могли быть реализованы только при установке 102-мм орудий, поэтому в январе 1913 появился проект со смешанным вооружением, который с некоторыми доработками лёг в основу проекта крейсеров типа Caroline.
| Сравнительные характеристики проектов 1912-1913 годов | |||
|---|---|---|---|
| Характеристика | Проект A | Проект B | Проект 1913 года |
| Длина корпуса, м | 128 | 128 | 128 |
| Ширина корпуса, м | 11,8 | 12,2 | 12,2 |
| Минимальная осадка, м | 4,11 | 4,11 | 3,81 |
| Максимальная осадка, м | 4,7 | 4,7 | 4,41 |
| Водоизмещение, т | 3700 | 3700 | 3750 |
| Мощность силовой установки, и.л.с. | 40000 | 40000 | 40000 |
| Максимальная скорость, узлов | 30 | 30 | 30 |
| максимальный запас топлива, т | 900 | 900 | 900 |
| Экипаж, человек | 282 | 260 | 282 |
| Вооружение: | 2х152-мм 8х102-мм 2х533 мм ТА |
6х152-мм 4х47-мм2х533 мм ТА |
2х152-мм 8х102-мм 2х533 мм ТА |
| Бронирование: | |||
| Рубка, мм | 152 | 152 | 152 |
| Коммуникационные трубы, мм | 102 | 102 | 102 |
| Борт | 76 | 76 | 38 - 76 |
| Палуба | 25 | 25 | 38 |
| Распределение веса: | |||
| Основное оборудование, т | 220 | 212 | 221 |
| Вооружение, т | 180 | 220 | 180 |
| Силовая установка, т | 780 | 780 | 804 |
| Вспомогательное оборудование, т | 30 | 30 | 30 |
| Топливо, т | 300 | 300 | 300 |
| Рубка, т | 30 | 30 | 30 |
| Корпус и бронепояс, т | 2140 | 2108 | 2165 |
| Деревянная обшивка, т | 20 | 20 | 20 |
| Итого, т | 3700 | 3700 | 3750 |
Последующие подтипы проектировались уже с учетом опыта постройки и эксплуатации и имели некоторые отличия. У крейсеров типа Calliope число паровых котлов было уменьшено до шести, а число дымовых труб с трёх до двух. Благодаря этому появилась возможность установить торпедные аппараты подводного пуска вместо палубных. На HMS Calliope была установлена четырёхвальная силовая установка с четырьмя турбозубчатыми агрегатами, такая же установка применялась на подтипе Caledon и всех последующих. У крейсеров подтипа Ceres было изменено расположение одного из 152-мм орудий, которое было перенесено из центральной части корпуса на полубак, в суперпозицию. Последний тип, Carlisle, фактически достраивался уже после войны и на нём наконец удалось решить проблему заливания водой полубака, изменив носовую оконечность на «траулерную».
Постройка и испытания
Крейсера строились как на частных, так и королевских верфях. Все вновь строящиеся корабли получили название, начинавшееся с латинской буквы «С», по английской традиции так именовали фрегаты. HMS Caroline во время испытаний на Арранской миле в Ферт-оф-Клайд 14-15 декабря 1914 года при полной мощности 41 020 л.с. и водоизмещении 3822 т развил скорость чуть более 29 узлов. HMS Champion на миле Скелморли с 23-26 декабря 1915 г года при мощности 41 188 л.с. и водоизмещении 3850 т достиг скорости 29,5 узлов. Особо отмечалось отсутствие вибрации у кораблей с турбозубчатыми агрегатами и сильное заливание водой полубака, носовых орудий, дальномерных постов и мостика.
Испытания крейсеров в годы Первой мировой войны проводились по сокращённой программе. HMS Cassandra в мае 1917 года на мерной миле в Скелморли развил скорость 29,1 узла при мощности 40750 л.с., а в июне HMS Ceres показал 29,5 узла при 39425 л.с. Разница в скорости стала результатом изменений в конструкцию гребного винта, в первом случае он имел диаметр 3,35 м с шагом лопастей 3,5 м, а во втором при диаметре 3,58 м шаг составлял 3,35 м. У других кораблей первых серий винты имели диаметр 3,35 - 3,5 м при шаге 3,55 м. HMS Capetown, ставший последним из построенных крейсеров типа C и достроенный уже после окончания войны, развил скорость 29,48 узла при 40650 л.с.
Описание конструкции
Корпус
Корпус крейсеров типа C имел схожую конструкцию, хотя отдельные подтипы имели определённые отличия. Корпус у подтипа Caroline являлись прямым развитием корпуса крейсеров типа Arethusa с незначительными изменениями в размерностях и компоновке. Форштевень имел клипперную форму, а длина полубака составляла примерно треть длины всего корпуса. За полубаком находилась носовая надстройка, лёгкая фок-мачта и три дымовых трубы, имевшие выраженный наклон к корме. Дифферент на нос и увеличенный верхний вес приводил к интенсивному заливанию палуб в носовой части. Этот недостаток пытались исправить различными способами в последующих подтипах, но окончательно избавиться от него удалось только на подтипе Carlisle, получившем носовую оконечность траулерного типа.
Топливные цистерны располагались в двойном дне практически по всей длине корпуса. Артиллерийские погреба находились непосредственно под орудийными установками. Под носовой надстройкой размещалась нижняя боевая рубка, а непосредственно за ней начинались котельные, а ближе к корме машинные отделения. Рулевые устройства были вынесены в корму и занимали пространство за кормовыми артиллерийскими погребами.
У типа Centaur машинные отделения были сдвинуты в корму, а освободившееся пространство было отведено под артиллерийские погреба и торпедные аппараты. Как и предшествующий подтип Cambrian, они имели увеличенное водоизмещение и фок-мачту триподного типа вместо мачты-однодревки, что позволило разместить на ней директорный пост.
Крейсера подтипа Caledon для улучшения мореходных качеств имели увеличенные размерности корпуса и увеличенный наклон форштевня, однако избавиться от воды на полубаке не удалось. Часть помещений было перенесено из надстроек, что позволило уменьшить их высоту и снизить верхний вес. У подтипа Ceres одно из орудий было вынесено вперед, в суперпозицию на спардек, а носовая надстройка смещена к корме и увеличена в высоте. Корпус у крейсеров подтипа Carlisle имел носовую часть траулерного типа и седловатую палубу полубака. В дальнейшем все лёгкие крейсера имели схожую конструкцию носовой части корпуса.
Бронирование
Корабельная броня крейсеров типа C изготавливалась из стали марки High Tensile Steel (HT), обладавшей высокой прочностью и упругостью. Этот материал представлял собой сплав, состоящий из железа, хрома, молибдена, кремния, марганца, никеля и ванадия. Бронелисты бронепояса выполняли роль усиливающих элементов корпуса, что позволило снизить общий вес силового набора и обшивки.
Бронепояс крейсеров подтипа Caroline в районе силовой установки доходил до главной палубы и состоял из двойных листов HT, толщиной 25,4 и 50,8 мм. К оконечностям толщина бронепояса уменьшалась, к корме ступенчато до 63,5 и 50,8 мм, к Нос|носу]] до 57,2 и 38 мм, одновременно уменьшалась и его высота. В кормовой части корпуса был предусмотрен броневой траверз толщиной 25,4 мм. Бронепалуба была разделена на фрагменты и закрывала силовую установку и рулевые механизмы, ее толщина составляла 25,4 мм. Боевая рубка имела бронирование толщиной 152 мм, коммуникационные трубы толщиной 102 мм, а полусферические щиты орудий 76 мм.
На крейсерах подтипа Calliope толщина бронепояса силовой установки была увеличена до 102 мм. У подтипа Caledon изменения в схеме бронирования коснулись в основном толщины бронелистов. Подтип Ceres не имел бронирования боевой рубки, так как в реальных боевых условиях она не использовалась. От бронирования коммуникационных труб также было решено отказаться, так как в случае разрушения бронелистов они препятствовали свободному проходу. Аналогичная схема бронирования была использована на крейсерах подтипа Carlisle, но на спардеке было добавлено противоосколочное бронирование небольшой толщины.
Энергетическая установка и ходовые качества

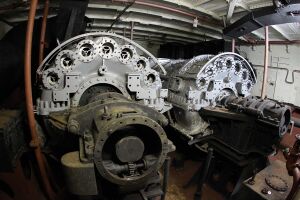

Все крейсера типа C оснащались силовой установкой с паровыми турбинами. Крейсера подтипа Caroline имели четыре гребных вала, четыре турбины с прямым приводом и восемь водотрубных котлов, вырабатывавших пар давлением до 16,5 атм. Каждая из турбин развивала мощность 7500 л.с. при 590 об/мин, что позволяло развить скорость 28 узлов. На протяжении 8 часов турбины могли работать в форсированном до 10000 л.с. режиме. Они устанавливались в двух расположенных эшелонно машинных отделениях, носовые приводили во вращение наружные гребные винты, а кормовые внутренние. HMS Calliope имел четырёхвальную силовую установку с турбинами прямого привода, а на HMS Champion была установлена двухвальная установка с турбозубчатыми агрегатами.
Крейсера типа Cambrian имели четырёхвальную силовую установку с четырьмя турбозубчатыми агрегатами и шестью водотрубными котлами. Однако из-за роста водоизмещения их скорость не превышала 28 узлов. На крейсерах подтипа Caledon были установлены двухвальные силовые установки с турбозубчатыми агрегатами Parsons, развивавшие в сумме 30000 л.с., что позволяло идти со скоростью 28 узлов. В форсированном режиме мощность увеличивалась до 40000 л.с., а скорость до 29,1-29,5 узла. Масса силовой установки составляла 800 т., нормальный запас топлива 300т., максимальный 935 т. Расход топлива при 10-узловом ходе составлял 36 т., что соответствовало дальности плавания 5900 морских миль. На подтипе Ceres были установлены силовые установки, позволявшие при 290 об/мин. развивать скорость 29,5 узла. Крейсера подтипа Carlisle при той же силовой установке развивали скорость до 28,5 узла при мощности 40930 л.с.
Вспомогательное оборудование
Для обеспечения паровых котлов питательной водой на крейсерах типа C было установлено три опреснительных установки конденсаторного типа. Их производительность составляла 84 т. в сутки. Для форсирования котлов использовались специальные вентиляторы. Питание электрических машин и приборов обеспечивалось тремя динамо-машинами напряжением 105 В с суммарной мощностью 52,5 кВт. Для пуска торпед на крейсерах были установлены воздушные компрессоры, обеспечивающие давление в воздушных магистралях до 180 атм. Все вспомогательное силовое оборудование было установлено в машинных отделениях.
В качестве спасательных средств на кораблях были предусмотрены 30-футовый моторный катер, два 32-футовых парусных катера, 30-футовая гребная гичка, два 27-футовых вельбота, 16-футовая динги, две 17-местных и четыре 19-местных плотика.
Экипаж и обитаемость
Численность экипажа крейсеров типа C варьировалась в значительных пределах, что было связано с условиями службы и проводимыми модернизациями. У HMS Caroline при вводе в строй экипаж состоял из 289 человек: 17 офицеров, 105 матросов и старшин, 89 механиков и кочегаров, 29 морских пехотинцев, 13 юнг и 36 специалистов прочих служб. При исполнении роли флагмана экипаж мог быть увеличен до 325 человек. Таковая численность экипажа у ранних подтипов приблизительно соблюдалась до 1919 года. На крейсерах подтипа Cambrian экипаж был увеличен до 323 человек, а к концу Первой мировой войны до 368. Экипаж крейсеров подтипа Centaur при вводе в строй составлял 336 человек. Штатная численность экипажей у подтипа Caledon насчитывала 334 человека, при флагманской службе 437 человек, а у подтипов Ceres и Carlisle 460 человек.

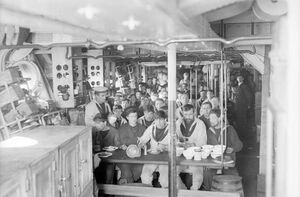

Размещение членов экипажа было традиционным для кораблей данного класса. Кубрики рядового и старшинского состава находились в носовой части, на средней палубе. Над носовыми артиллерийскими погребами находился камбуз. Офицерские каюты и кают-компания были вынесены в корму.
Вооружение
Главный калибр

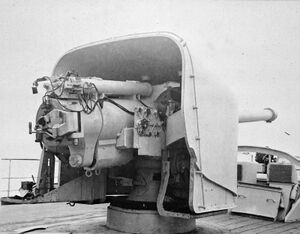

Из-за возникших противоречий при выборе схемы вооружения первые серии крейсеров типа C несли смешанную артиллерию главного калибра. В оконечностях было установлено два 152-мм орудия BL Mark XII орудия с раздельным заряжанием, установленные в диаметральной плоскости возвышенно на штыревых станках PVII. Угол возвышения стволов составлял +15°, что позволяло достичь дальности стрельбы более 12 км. Реальная скорострельность составляла 7 выстрелов в минуту. Боезапас состоял из 150 выстрелов на орудие, в него входили бронебойные снаряды с баллистическим наконечником CPBC и CPC, а также фугасные снаряды типа HE.

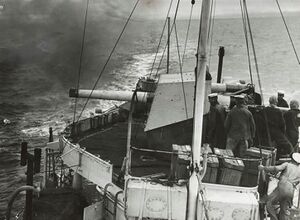

Восемь орудий 102-мм QF Mark V были установлены в средней части корпуса на штыревых станках PX Mark I. Фактически они должны были использоваться как противоминное вооружение, но так как 152-мм орудия имели ограниченные секторы стрельбы, 102-мм орудия выполняли функции универсальной артиллерии. Особенностью этих орудий была возможность использования как унитарных, так и раздельных выстрелов. Они могли вести огонь на дистанции до 12 км снарядами весом около 10 кг при скорострельности 10 - 15 выстрелов в минуту[1]. Боекомплект каждого 102-мм орудия состоял из 150 фугасных снарядов HE. Все орудия оборудовались противоосколочными полусферическими щитами.
Изменения в составе главного калибра впервые были реализованы на HMS Cambrian, у которого носовая пара 102-мм орудий была заменена на одно, калибра 152 мм. У крейсеров подтипа Centaur от 102-мм орудий вообще отказались и главный калибр состоял из пяти орудий 152-мм BL Mark XII. Орудие A было установлено на полубаке, орудие Q между носовой [[Надстройка|надстройкой] и носовой дымовой трубой, R на шкафуте, за дымовыми трубами, X в кормовой суперпозиции и Y на юте. На крейсерах подтипа Caledon орудия устанавливались на штыревых станках CPXIII*, позволявших увеличить максимальный угол подъёма ствола до +30°, что позволило увеличить дальность стрельбы. Боезапас составлял 200 выстрелов на орудие, в него входили бронебойные снаряды типов CPBC и CPC, фугасные HE и шрапнель.
На подтипе Ceres орудие Q было перемещено в носовую суперпозицию и установлено перед носовой надстройкой на спардеке. Это позволило усилить плотность погонного огня и в дальнейшем данная схема размещения была использована на крейсерах подтипа Carlisle.
Вспомогательная/зенитная артиллерия

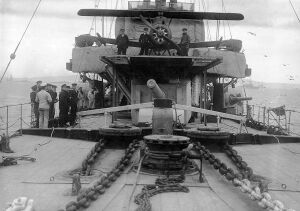

На крейсерах подтипа Caroline при постройке было установлено единственное 57-мм орудие QF 6-pounder Hotchkiss. Оно располагалось на шкафуте, около грот-мачты. Орудие имело скорострельность 20 выстрелов в минуту и дальность стрельбы 6 км по целям на поверхности и могло поражать воздушные цели на высоте до 3 000 м. Для стрельбы использовались фугасные снаряды весом 1,4 кг. На подтипе Calliope его заменили на два зенитных орудия 76-мм/45 20cwt HA QF Mark I. На всех кораблях первых серий зенитное вооружение было модернизировано уже в первые годы службы.
Крейсера подтипа Centaur были вооружены двумя орудиями 76-мм/45 20cwt HA QF Mark I, установленными диаметрально на шкафуте. На крейсерах серии Caledon эти орудия были перенесены на специальные площадки по обе стороны от носовой дымовой трубы, Дополнительно корабли несли 2 пушки 47-мм/40 3pdr Hotchkiss Mk I и пулемет Maxim Mark I. На крейсерах двух последних подтипов при постройке число 47-мм орудий было увеличено до 4.
Минно-торпедное вооружение
Все крейсера типа C несли торпедное вооружение. Для стрельбы использовались торпеды 21" Weymouth Mark II. Дальность их хода составляла от 2 до 10 км при скорости от 40 до 20 узлов соответственно. Торпеды имели газовый двигатель и несли боевую часть, снаряжённую 111 кг взрывчатого вещества. Во время похода перезарядка аппаратов не предусматривалась, поэтому запас торпед состоял из одного залпа. На поздних подтипах была реализована возможность каскадного пуска торпед.
На крейсерах подтипа Caroline на главной палубе позади дымовых труб было установлено два двухтрубных торпедных аппарата D.R. Mark II. На подтипах Calliope, Cambrian и Centaur при постройке установили аппараты для подводного пуска, но так как их было невозможно использовать при высокой скорости хода, они были заменены на двухтрубные палубные. На крейсерах подтипа Caledon попарно с каждого борта было установлено четыре двухтрубных аппарата, аналогичное торпедное вооружение имели подтипы Ceres и Carlisle.
Противолодочное и противоминное вооружение
В ходе модернизации крейсера были оснащены буксируемыми минами и параванами для защиты от якорных контактных мин. В качестве противолодочного вооружения использовались артиллерийские орудия.
Авиационное вооружение
В ходе модернизации некоторые из построенных кораблей были оснащены авиационными катапультами и ангарами для хранения одного самолёта Sopwith Pup или Sopwith Camel. HMS Ceres имел это оснащение уже при постройке, однако в связи с окончанием войны было принято решение не использовать авиационное вооружение на лёгких крейсерах и катапульты были демотированы.
Средства связи, обнаружения, вспомогательное оборудование
Крейсера ранних типов оснащались двумя дальномерами F.T. 24, радиостанциями, системой контроля попаданий Aid-to-Spotter Mark II*, боевыми прожекторами и системой внутренней связи Navyphone Pattern 333X. Дополнительно на крейсерах подтипа Calliope были установлены бинокли Pattern 343 Service Binocular. На подтипе Cambrian 152-мм орудия были оборудованы датчиками угла наведения, передававшими значения углов возвышения ствола и его азимут на артиллерийский пост, расположенный под боевой рубкой и соединённый с ней коммуникационными трубами.
Крейсера подтипа Centaur оснащались более современной системой внутренней связи Pattern 3330 Navyphones на 15 абонентов. На подтипе Caledon устанавливалась система связи на 20 абонентов Pattern 3331 Navyphones и артиллерийские директоры, которые располагались на площадке фок-мачты. Директора использовали в качестве базовой орудийную установку X, а остальные орудия имели коммутаторы, позволявшие переключаться на данные директора или на ручное наведение. Директор мог работать в трёх режимах: «основной», «вспомогательный» и «ручной», а у орудийных установок главного калибра были установлены электрические датчики для передачи углов возвышения ствола. Крейсера типа Carlisle помимо основных дальномеров, уже при постройке были оборудованы отдельными торпедными дальномерами и целеуказателями ПВО.
Модернизации и переоборудования
В годы Первой мировой войны на ранних подтипах было демонтировано бронирование боевых рубок и коммуникационных труб, а однодревные фок-мачты заменены на треножные. 102-мм орудия были демонтированы, а вместо них установлены орудия калибра 152 мм. Значительно было усилено зенитная артиллерия, а устаревшие системы управления огнём заменены на более современные, директорного типа и установлены циферблаты дальности. Некоторые крейсера были оборудованы авиационными ангарами и катапультами для самолётов Sopwith. Корабли стали вооружаться буксируемыми минами и параванами. На кораблях, имевших торпедные аппараты подводного пуска, были установлены палубные торпедные аппараты.
В ранние послевоенные годы крейсера типа C было решено облегчить, в связи с чем были демонтированы кормовые надстройки и часть 152-мм орудий. От авиационного вооружения было решено отказаться, поэтому катапульты были демонтированы. Наиболее радикальные изменения были произведены после принятия решения о переоборудовании части крейсеров в крейсера ПВО. При этом демонтировались все орудия главного калибра, а вместо них устанавливалось усиленное зенитное вооружение и радары.
История службы
Крейсеры типа C принимали самое активное участие как в Первой, так и во Второй мировых войнах. Они решали множество задач, свойственных своему классу и являлись крайне востребованными боевыми единицами. Корабли принимали участие в Ютландском сражении, сражении в Гельголандской бухте и других боевых столкновениях.
После окончания Первой мировой войны ввиду недостаточной мореходности крейсера были переведены из состава сил Флота метрополии в Средиземное море и заморские военно-морские Станции. Часть кораблей была списана из боевого состава в межвоенный период, а большинство оставшихся были переоборудованы в учебные корабли или крейсера ПВО, в качестве которых они принимали участие во Второй мировой войне. После войны все оставшиеся крейсера, за исключением HMS Caroline, были разобраны на лом.
Сравнение и оценка
Хронология
| Хронология крейсеров класса C | |||||||
|---|---|---|---|---|---|---|---|
| Название | Верфь: | Заложен | Спущен на воду | Завершен | Принят | Списан | Дальнейшая судьба |
| Подтип Caroline | |||||||
| HMS Caroline | Cammell Laird | 28.01.1914 | 29.09.1914 | 04.12.1914 | 17.12.1914 | 31.03.2011 | музей |
| HMS Carysfort | Pembroke Dockyard | 25.02.1914 | 14.11.1914 | 06.1915 | 06.1915 | 04.1931 | разобран на лом 08.1931 |
| HMS Cleopatra | Devonport Dockyard | 26.02.1914 | 14.01.1915 | 06.1915 | 06.1915 | 01.03.1931 | разобран на лом 26.06.1931 |
| HMS Comus | Swan Hunter | 13.11.1913 | 16.12.1914 | 01.05.1915 | 15.05.1915 | 01.12.1933 | разобран на лом 28.07.1934 |
| HMS Conquest | Chatham Dockyard | 03.03.1914 | 20.01.1915 | 07.1915 | 07.1915 | 1930 | разобран на лом 29.08.1930 |
| HMS Cordelia | Pembroke Dockyard | 21.07.1913 | 23.02.1914 | 01.01.1915 | 01.01.1915 | 12.1922 | разобран на лом 31.07.1923 |
| Подтип Calliope | |||||||
| HMS Calliope | Chatham Dockyard | 01.01.1914 | 17.12.1914 | 06.1915 | 06.1915 | 01.1931 | разобран на лом 28.08.1931 |
| HMS Champion | Hawthorn Leslie | 09.03.1914 | 29.05.1915 | 01.12.1915 | 20.12.1915 | 12.1933 | разобран на лом 28.07.1934 |
| Подтип Cambrian | |||||||
| HMS Cambrian | Pembroke Dockyard | 08.12.1914 | 03.03.1916 | 05.1916 | 05.1916 | 07.1933 | разобран на лом 28.07.1934 |
| HMS Canterbury | John Brown | 14.10.1914 | 21.12.1915 | 05.1916 | 05.1916 | 12.1933 | разобран на лом 27.07.1934 |
| HMS Castor | Cammell Laird | 28.10.1914 | 28.07.1915 | 11.1915 | 11.1915 | 05.1935 | разобран на лом 30.07.1936 |
| HMS Constance | Cammell Laird | 25.01.1915 | 12.09.1915 | 01.1916 | 01.1916 | 03.1931 | разобран на лом 08.06.1936 |
| Подтип Centaur | |||||||
| HMS Centaur | Vickers Limited | 24.01.1915 | 06.01.1916 | 08.1916 | 08.1916 | 03.1932 | разобран на лом 06.03.1934 |
| HMS Concord | Vickers Limited | 01.02.1915 | 01.04.1916 | 12.1916 | 12.1916 | 01.1933 | разобран на лом 16.09.1935 |
| Подтип Caledon | |||||||
| HMS Caledon | Cammell Laird | 17.03.1916 | 25.11.1916 | 03.1917 | 03.1917 | 04.1945 | разобран на лом 14.02.1948 |
| HMS Calypso | Hawthorn Leslie | 17.02.1916 | 24.01.1917 | 06.1917 | 21.06.1917 | 1940 | погиб 12.06.1940 |
| HMS Cassandra | Vickers Limited | 01.03.1916 | 25.11.1916 | 06.1917 | 06.1917 | 1918 | погиб 05.12.1918 |
| HMS Caradoc | Scotts Shipbuilding | 21.02.1916 | 23.12.1916 | 15.06.1917 | 12.1945 | разобран на лом 05.04.1946 | |
| Подтип Ceres | |||||||
| HMS Cardiff | Fairfield Shipbuilding | 22.07.1916 | 12.04.1917 | 25.06.1917 | 23.01.1946 г. | разобран на лом 18.03.1946 | |
| HMS Ceres | John Brown | 26.04.1916 | 24.03.1917 | 06.1917 | 06.1917 | 10.1945 | разобран на лом 07.1946 |
| HMS Coventry | Swan Hunter | 04.08.1916 | 06.07.1917 | 21.02.1918 | 21.02.1918 | 1942 | погиб 14.09.1942 |
| HMS Curacoa | Pembroke Dockyard | 01.07.1916 | 05.05.1917 | 02.1918 | 18.02.1918 | 1942 | погиб 02.10.1942 |
| HMS Curlew | Vickers Limited | 21.08.1916 | 05.07.1917 | 12.1917 | 14.12.1917 | погиб 26.05.1940 | |
| Подтип Carlisle | |||||||
| HMS Cairo | Cammell Laird | 17.11.1917 | 19.11.1918 | 09.1919 | 23.09.1919 | 1942 | погиб 12.08.1942 |
| HMS Calcutta | Vickers Limited | 18.10.1917 | 09.07.1918 | 08.1919 | 28.08.1919 | 1941 | погиб 01.06.1941 |
| HMS Capetown | Cammell Laird | 23.02.1917 | 28.06.1918 | 02.1922 | 02.1922 | 05.04.1946 | разобран на лом 02.06.1946 |
| HMS Carlisle | Fairfield Shipbuilding | 02.10.1917 | 09.07.1918 | 11.1918 | 11.11.1918 | 03.1944 | разобран на лом 1948 |
| HMS Colombo | Fairfield Shipbuilding | 08.12.1917 | 18.12.1918 | 06.1919 | 18.06.1919 | 22.01.1948 | разобран на лом 13.05.1948 |
Технические характеристики подтипов
| Сравнительная таблица характеристик | |||||||
|---|---|---|---|---|---|---|---|
| Подтипы | |||||||
| Подтип Caroline | Подтип Calliope | Подтип Cambrian | Подтип Centaur | Подтип Caledon | Подтип Ceres | Подтип Carlisle | |
| Водоизмещение, тонн | 4219 | 4228 | 4320 | 4165 | 4120 | 4190 | 4022 |
| Длина, м | 135,0 | 135,9 | 135,9 | 135,9 | 137,2 | 137,2 | 137,6 |
| Ширина, м | 12,6 | 12,6 | 12,6 | 12,8 | 13,0 | 13,3 | 13,3 |
| Осадка, м | 4,9 | 4,5 | 4,5 | 4,1 | 5,0 | 4,3 | 4,7 |
| Силовая установка | 4 ПТ, 8 ПК | 4[2] ПТ, 6 ПК | 4 ПТ, 6 ПК | 4 ПТ, 6 ПК | 2 ПТ, 6 ПК | 2 ПТ, 6 ПК | 2 ПТ, 6 ПК |
| Число валов | 4 | 4[2] | 4 | 4 | 2 | 2 | 2 |
| Мощность, л.с. | 40000 | 37500[3] | 40000 | 40000 | 42175 | 41450 | 40930 |
| Скорость хода, уз. | 28,5[4] | 28,5 | 29 | 29 | 29,25 | 29,5 | 29,5 |
| Дальность плавания, мили | 5900 | 5900 | 5900 | 5900 | 5900 | 5900 | 5900 |
| Экипаж | 301 | 324 | 323 | 329 | 334 | 327 | 432 |
| Бронирование, мм: | |||||||
| Пояс | 25,4-76,2 | 38,1-101,6 | 38,1-101,6 | 38,1-101,6 | 38,1-76,2 | 38,1-76,2 | 38,1-76,2 |
| Палуба | 25,4 | 25,4 | 25,4 | 25,4 | 25,4 | 25,4 | 25,4 |
| Башни | 76,2 | 101,6 | 101,6 | 101,6 | 76,2 | 76,2 | 25,4 |
| Рубка | 152,4 | 152,4 | 152,4 | 76,2 | 76,2 | 76,2 | |
| Вооружение, основной калибр | 2х1х152+8х1х102 | 2х1х152+8х1х102 | 2х1х152+8х1х102 | 5х1х152 | 5х1х152 | 5х1х152 | 5х1х152 |
| Зенитное и вспомогательное вооружение | 1х1х76+4х1х47 | 1х1х76+4х1х47 | 1х1х76+4х1х47 | 3х1х76 | 2х1х76+4х1х47 | 2х1х76+4х1х47 | 2х1х76+4х1х47+2х2х40 |
| Торпеды | 2х2х533 | 2х1х533 | 2х1 533 | 2х1 533 | 4х2 533 | 4х2 533 | 4х2 533 |
