57-мм орудие QF 6-pounder Hotchkiss
QF 6-pounder Hotchkiss
|
| Годы эксплуатации | 1894 -1944 гг. |
| Было установлено на |
|
| Войны и конфликты | войны конца XIX - середины ХХ веков |
Предыстория разработки орудия
Компания Hotchkiss et Cie была основана во Франции американским изобретателем и предпринимателем Бенджамином Гочкиссом в 1875 году. В первый же год своего существования компания освоила производство казнозарядных 42-мм горных пушек M1875, на базе которых вскоре была создана 37-мм пушка Гочкисса, которая, в свою очередь, послужила основой для дальнейшей разработки револьверных многоствольных пушек и скорострельной 47-мм трехфунтовой корабельной пушки. По мере развития миноносцев пушки калибра 37 и 47 мм становились все менее эффективными в качестве противоторпедного вооружения, поэтому для повышения эффективности своих орудий Гочкисс начал разработку, а затем и производство морского 6-фунтового орудия калибра 57 мм.
Производство и испытания
Компания Hotchkiss et Cie не только самостоятельно проводила 57-мм пушки, но и продавала патенты на их производство практически всем заинтересованным странам.
В Великобритании лицензионное производство орудия был развернуто на Elswick Ordnance Company, по английской классификации пушка получила обозначение "Ordnance QF Hotchkiss 6 pounder gun", модификации Mk I и Mk II или "QF 6 pounder 8 cwt". В отличии от базовой французской модели, модель Mk I 1885 года имела максимально упрощенную конструкцию и не оборудовалась системой демпфирование отдачи.
Описание и характеристики орудия
Ствол орудия состоял из двух труб конической формы, снаружи снабжался кожухом, который в свою очередь крепился к вилке станка. С казенной части на ствол устанавливался вертикально-выдвижной скользящий затвор, конструкция которого позволяла добиться очень высокой надежности и скорострельности благодаря системе полуавтоматической эжекции стрелянных гильз.
Как правило орудия устанавливались на штыревые вертлюжные тумбы. Некоторые варианты установки предусматривали плечевой упор и противоосколочный щит. Наведение производилось вручную, так как пушка была достаточно легкой и сбалансированной. Потивооткатное устройство представляло из себя гидравлический цилиндр с пружиной. Пушки, предназначенные для стационарной установки, иногда снабжались зубчатым механизмом наведения.
Характеристики
| Основные характеристики | |
|---|---|
| Модель | Hotchkiss 6-pdr/8cwt QF Mk I |
| Год разработки | 1883 |
| Год принятия на вооружение | 1884 |
| Калибр | 57 мм |
| Длина ствола в калибрах | 40 |
| Вес | 385 кг |
| Общая длина | 2,48 м |
| Длина ствола | 2,28 м |
| Длина нарезной части | 1,954 м |
| Число нарезов | 30 (RH 1 дюйм) |
| Объем каморы | 0,754 дм3 |
| Скорострельность | 20 выстрелов в минуту |
| Дальность стрельбы | 8600 м |
| Боеприпасы | |
| Тип | Унитарные QF 57x307R |
| Тип снарядов | AP[1], HE[2] |
| Вес снарядов | 2,72 кг (вес снаряженного выстрела 4,4 кг) |
| Метательный заряд | 0,11 кг CT[3], 0,249 кг HSCT [4], 0,316 кг NF[5] |
| Начальная скорость снаряда | 538 м/с |
| Расчетная прочность ствола | 6000 выстрелов. |
| Боезапас | более 500 выстрелов |
| Турель/башня | |
| Тип станка | Mark IC HA (крейсера) С ручным упором (корветы типа Flower) Mark VI (легкие корабли и катера) Mark VI* (береговые батареи) Mark VI** (береговые батареи) Mark IC HA (мониторы) Mark IV HA (мониторы) |
| Углы вертикальной наводки | Mark IC HA: -8/+60° Non-recoil: -5/+38° Mark IV HA: -15/+90° Mark VI, VI* и VI**: -5/+70° |
| Установка вертикальной наводки | ручная/винтовая |
| Углы горизонтальной наводки | 360° |
| Установка горизонтальной наводки | ручная |
Боеприпасы

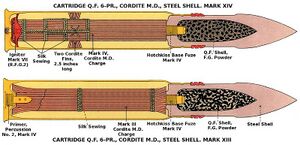

Для 57-мм пушки Гочкисса использовались выстрелы QF 57x307R. В зависимости от типа снаряда и страны производства они имели различные обозначения, но в целом их конструкция была схожей. Латунная гильза для морских орудий покрывалась лаком и имела метательный заряд бездымного пороха (кардит) весом 8 унций 11,5 драмов. Струны кардита длиной 9,5 дюйма перевязывались шелковой лентой и снабжались запальным устройством в случае шрапнельных снарядов с задержкой 8 секунд. Снаряды изготавливались из стали и имели взрыватель ударного действия. Общая длина выстрела составляла 19 дюймов.
Приборы управления стрельбой
Пушки 57-мм QF 6-pounder Hotchkiss снабжались простейшими апертурными или визирными прицелами.
История эксплуатации
Хотя пушка была разработана во Франции, наибольшее распространение она получила в Великобритании и России. Россия закупила для собственного флота пушки Гочкисс в 1904 году. На вооружение поступали 3 модификации орудий, с длиной ствола 40, 50 и 58 калибров.
В годы первой мировой войны пушка использовалась не только для противоминного огня, но и в качестве зенитного орудия начиная с 1916 года, но из за низкой прицельной высоты ее использование имело главным образом психологический эффект.
В 1939 году для 57-мм пушек Hotchkiss стали использоваться подкалиберные снаряды, что позволило значительно повысить боевые качества и эти орудия стали устанавливаться на торпедные катера, тральщики и корветы.
В Исландии пушки Гочкисс стояли на вооружении патрульных автомобилей и береговых батарей вплоть до 1990 года.
На большинство построенных в 1890-1920 годах японских эсминцах устанавливались 57-мм пушки Гочкисса в качестве противоминного и вспомогательного вооружения.
Военно-морской флот Соединенных Штатов начиная с 1880 года использовал различные версии 57-мм пушки Гочкисса в качестве противоминного вооружения крупных судов. Первые орудия этого типа приобретались во Франции, позже производство орудий было освоено на предприятиях Driggs - Schroeder и Davis (упрощенная безоткатная версия)). Все американские пушки Hotchkiss имели длину ствола 45 калибров. После окончания Первой мировой войны орудия были сняты с вооружения, но после 1941 их устанавливали на небольшие катера и переоборудованные транспортные суда.
Последующие модификации
Орудия Mk I*, разработанные Elswick Ordnance Company, имели измененный механизм взвода, но начиная с в 1890 года такую конструкцию имели все орудия английского производства и обозначение Mk I* было заменено на Mk I.
После войны орудие было признано устаревшим и переоборудовано для использования в качестве салютных и учебных пушек. Во время Второй мировой войны часть этих орудий были вновь введены в строй и получили обозначение Mk I*. Орудия устанавливались на многоцелевые катера типа Fairmile D до 1944. когда на смену пушкам Гочкисса пришла пушка 6 pdr MkIIA.
Модель Mk I** на вооружение не поступала, от базовой она отличалась упрощенным однотрубным стволом.
Для нужд флота во время Первой мировой войны было разработано несколько модификаций и вариант с цельным стволом, который был проще в изготовлении, но требовал использования специальных выстрелов с уменьшенным зарядом пороха 57мм х 409R от пушек 57/48 Nordenfelt. В 1917 году орудия с цельным стволом были переоснащены традиционными стволами и получили обозначение Mk I***.
Модель Mk II была разработана для использования в качестве берегового орудия с с вертикальным раздвижным затвором и демпфирующими цилиндрами для компенсации отдачи и поступила на вооружение в 1890 году.
Первые британские танки, Mk I - Mk III вооружались модификацией пушки Гочкисс.
Память
Сохранившиеся экземпляры 57-мм пушек Гочкисс:
- Русская модель со стволом 58 калибров, остров Куйвасаари, Финляндия
- Модель со стволом 45 калибров, остров Куйвасаари, Финляндия
- Сдвоенная установка 6 pounder QF Guns Mk I, батарея Бельмонт, Британская Колумбия
- 6 pounder QF Gun Mk I, форт Родд Хилл, Британская Колумбия
- 6 pounder QF Gun Mk I, Bay Street Armoury, Британская Колумбия
- 6 pounder QF Gun Mk III частный танковый музей в Нью-Йорке
- 6 pounder QF Gun Mk III Военный музей Вирджинии
- 6 pounder RF Guns производства Driggs-Schroeder на USS Olympia (C-6), Филадельфия
