457-мм орудие Mark A

Материал из Леста Wiki

457-мм/47 орудие Mark A

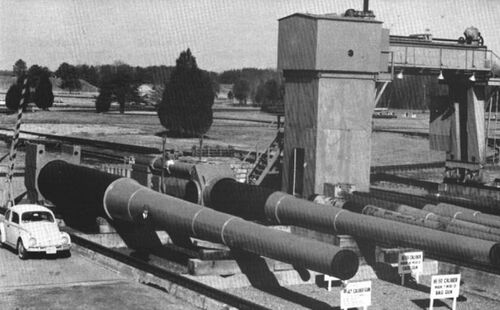

Крупнокалиберные орудия на полигоне NSWC в Дальгрене, конец 1960-x гг. Первое слева - 457-мм/47 Mark A.
Классификация
Орудие главного калибра Тип
18″/47 Mark A Модификация
История производства
ВМС США Соединённые Штаты Америки Страна производства
«Bureau of Ordnance» Разработчик
1939-41 г. Разработано
«Naval Gun Factory»,
               Вашингтон
Производитель
1941 гг. Годы производства
ед. Изготовлено
18″/47 Mark A Модификации
История эксплуатации
Состояло на вооружении Соединённые Штаты Америки
Годы эксплуатации 1942-57 гг.
Было установлено на полигон
Войны и конфликты Вторая Мировая война
Характеристики орудия
457 мм. Калибр
179 800 кг. Масса ствола
21 971 мм. Длина орудия
47 калибров Длина ствола
604,7 дм3 Объём зарядной каморы
39,734 (40°) км. Максимальная дальность стрельбы
раздельное,
механизированное
Принцип заряжания
1,5-1,75 выстр./мин. Скорострельность
Характеристики снарядов
бронебойный Типы снарядов
1746,3 кг. Масса снаряда
732 м/с Начальная скорость снаряда
457-мм орудие Mark A — американское экспериментальное орудие. С 1916 года в интересах ВМС США разрабатывалось 457-мм/48 орудие Mark 1. После Вашингтонской конференции 1922 года, запрещавшей главный калибр более 410 мм, оно было переделано в 406-мм/56 орудие Mark 4. С началом Второй Мировой войны вновь было перестволено в 457-мм калибр.

История создания

3D-модель 457-мм/48 орудия Mark 1.
Один из двух 457 мм «практических» снарядов Type C, находящихся на полигоне флота в Крэйне, штат Индиана. На табличке написано «18-дюймовый экспериментальный снаряд». Это один из снарядов весом 1315 кг, изготовленных в 1923 году для экспериментов с оригинальным 457-мм/48 орудием Mark 1. Его конструкция была основана на 406-мм бронебойном снаряде Mark 3 «Midvale Unbreakable» весом 957 кг.

Разработка 457-мм/48 орудия Mark 1 в Бюро боеприпасов ВМС США (BuOrd)[1] началась в конце 1916 года. В письме от 8 января 1917 года говорится: «Бюро разрабатывает морскую пушку калибра 18 дюймов/45. Предлагаемый сейчас вес снаряда составляет 3000 фунтов, начальная скорость - 2600 фут-секунд.»[2].

К началу 1922 года прототип 457-мм/48 орудия Mark 1 был завершен примерно наполовину, когда Вашингтонский договор об ограничении военно-морского флота запретил калибр более 16 дюймов (406 мм)[3]. В результате заключения договора военно-морские силы США решили доработать прототип в качестве сверхдлинного 406-мм орудия, тем более, что предварительные расчеты такой пушки уже были выполнены ранее. Получившееся в результате новое орудие было обозначено как 16-дюймовое орудие длиной 56 калибров Type Gun №201. В более поздних документах это орудие упоминается как 16-дюймовое орудие Mark IV №201 или просто 406-мм/56 орудие Mark 4.

С началом Второй Мировой войны все ограничения международных договоров были сняты и руководство ВМС США вновь заинтересовалось орудием большого калибра. В 1941 году нарезной лейнер орудия был заменен на новый, калибром 457-мм. Артсистема сменила маркировку на 18"/47 Mark A и для нее были разработаны «сверхтяжелые» бронебойные снаряды.

Конструкция

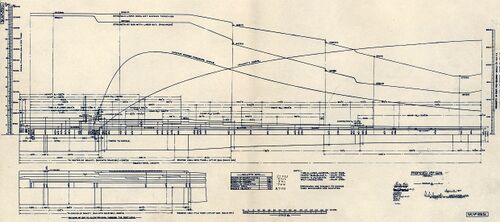

Чертеж ствола 457-мм/48 орудия Mark 1, из которого было получено 406-мм/56 орудие Mark 4, а затем и 457-мм/47 Mark A. Диаграммы давления и скорости. Копия подлинного чертежа

457-мм/47 орудие Mark A состоит из лейнера, трубы «A» с двумя фиксирующими выступами для крепления к станку, девяти цилиндров, шести стопорных колец, кожуха. С казенной части трубы «А» крепилось отдельное кольцо-хомут и затворная рама с поршневым затвором. Затвор представлял собой опускающийся механизм с вертикальным рычажным приводом. От своих обоих прототипов отличалось только внутренним калибром лейнера и длиной ствола, уменьшенной на один калибр и из-за чего вес ствола был самым малым из всех трех прототипов.

457-мм/47 орудие Mark A имело реальный калибр 457,2 мм, полную длину 21 971 мм (48,06 калибра), длину ствола - 21 488 мм (47,00 калибров), длину нарезной части - 18 262 мм (39,94 калибра) и вес - 179 800 кг. Объем зарядной каморы - 604,7 литра. Количество нарезов - 108, система нарезов - постоянная, 1 оборот на 25 калибров[4]. Рабочее давление пороховых газов в стволе - 2720 кг/см². Скорострельность - 1,5-1,75 выстрела в минуту, цикл стрельбы - 34-40 секунд. Расчетная живучесть серийного ствола - до 125 выстрелов полным зарядом, 225 уменьшенным.

Производство

Как уже говорилось, изготовление ствола-прототипа началось в 1920 году, и к началу 1922 года он был готов примерно наполовину. После заключения Вашингтонский договор было принято решение о перепроектировании под 406-мм калибр.

Проектирование и изготовление 406-мм/56 орудие Mark 4 велось неспешно, лишь к концу 1926 года ствол был доставлен на полигон NSWC[5] в Дальгрен, где к концу апреля 1927 года на опытную установку была смонтирована модифицированная качающаяся часть с противооткатными устройствами 406-мм/50 орудия Mark 3, ранее изготовленная для кораблей типа South Dakota и типа Lexington.

В 1941 году нарезной 406-мм/56 лейнер был заменен на новый и в начале 1942 года 457-мм/47 орудие Mark A произвело первый выстрел.

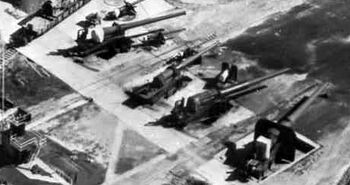

Общий вид испытательной позиции крупнокалиберных орудий на полигоне NSWC в Дальгрене, 1942-44 гг. Правое орудие на позиции - 457-мм/47 Mark A. Внизу и слева - два ж/д транспортера.

Опытные стрельбы

Первый испытательный выстрел из 457-мм/47 орудие Mark A был произведен в феврале 1942 года и еще несколько раз до конца Второй Мировой войны. Уничтожение линкора палубной авиацией значительно снизило интерес военно-морского флота к дальнейшему развитию крупнокалиберных орудий, и последний выстрел из 457-мм/47 орудия Mark A состоялся 24 августа 1945 года. Затем это оружие использовалось для испытания авиационных бомб, прежде чем было полностью выведено из эксплуатации в 1957 году.

Боеприпасы

Выстрел 457-мм/47 орудие Mark A состоял из снаряда и полузарядов, упакованных в шелковые картузы. Применение поршневого затвора в конструкции американского орудия обеспечивало надежную обтюрацию пороховых газов при выстреле, но и несколько снижало скорострельность по сравнению с крупнокалиберными орудиями с клиновым затвором.

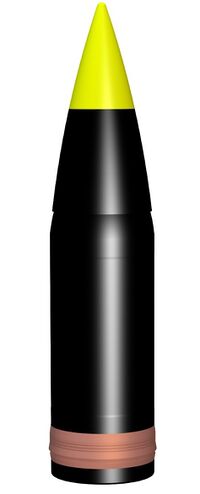

«Сверхтяжелый» 1746,3-кг бронебойный снаряд 457-мм/47 орудия Mark A. 3D-модель.

Первые несколько выстрелов из 457-мм/47 орудия Mark A были сделаны бронебойным снарядомExperimental Type B, весом 1510 кг, длиной 1829 мм (4,0 калибра), разработанным еще в начале 1920-гг. для 457-мм/48 орудия Mark 1. В отличие от снарядов Type B, выпущенных в инертном исполнении[6], вновь выпущенные в 1941 году снаряды, получившие маркировку Type B-1 имели полный заряд взрывчатки и донный взрыватель.

В 1942 году для 457-мм/47 орудия Mark A был принят «cверхтяжелый» бронебойный снаряд Experimental Type E, весом 1746,3 кг, длиной 2060 мм (4,5 калибра) и содержанием взрывчатого вещества Explosive D[7] 30,8 кг. Несомненно, что в случае принятия на вооружение, для 457-мм/47 орудия Mark A была бы разработана вся стандартная номенклатура крупнокалиберной морской артсистемы[8].

Полный пороховой заряд выстрела 457-мм/47 орудия Mark A состоял из восьми полузарядов в шелковых картузах и содержал 403,7 кг пороха марки SPD[9]. В дальнейшем, для 457-мм/47 орудие Mark A должны были быть разработаны «уменьшенные», «беспламенные» и т.д. заряды.

Каждая часть заряда упаковывалась в шелковый картуз цилиндрической формы. Шелк как материал использовался из-за его наиболее полного сгорания в канале ствола. С одной из сторон цилиндра на торце находились подушечки с воспламенителем - черным порохом. Зерно пороха, применявшегося для метательного заряда, по форме представляло цилиндр с семью цилиндрическими отверстиями. Части картуза подавались в зарядную камору подушечками с воспламенителями назад.

Штатный боезапас 406-мм/50 орудий Mark 3 линкоров типа South Dakota составлял 120 выстрелов на ствол. Весьма вероятно, что и боезапас 457-мм/47 орудий Mark A составлял примерно такую же цифру.

Баллистика

Крупнокалиберные орудия на полигоне NSWC в Дальгрене, 1942-44 гг. Крайнее справа - 457-мм/47 Mark A.

Бронебойные снаряды 457-мм/47 орудия Mark A имели расчетную начальную скорость - 732 м/с. Максимальная дальнобойность 457-мм/47 орудия Mark A составляла около 39 734 м (43 453 ярдов).

Бронепробиваемость бронебойного снаряда 406-мм/56 орудия Mark 4 на дистанции 22 900 м (25 000 ярдов) составляла 159 мм горизонтальной брони. Расчетных и практических данных по пробитию вертикальной брони не сохранилось.

Орудийные установки

406-мм/50 орудие Mark 3 батареи Murray. Панамский канал, Тихоокеанское побережье, 1932 г.
Опытные стрельбы 406-мм/50 орудия Mark 3 (SerNo 131). Слева 356-мм орудие. Полигон Дальгрен, 1942 г.

Из-за общей «экспериментальности» 457-мм/47 орудия Mark A единственный экземпляр артсистемы был установлен в полигонной установке, ранее использовавшейся 406-мм/56 орудием Mark 4, аналогичных установкам береговой обороны с 406-мм/50 орудиями Mark 3 периода 1930-40 гг.

Общий вес установки составлял 266 тонн. Диапазон углов горизонтальной наводки - 0°, вертикальной - 0°...+45°. Угол заряжания - +3,8°. Полигонная установка имела минимум механизации и малосильные приводы наведения - скорости вертикальной и горизонтальной наводки составляли несколько градусов в минуту, впрочем, для опытных стрельб больше и не надо. Один выстрел совершался в 5-10 минут.

Системы управления огнем

Как таковая система правления огнем отсутствовала. В общем случае, стрельбы выполнялись по предварительным таблицам дальности, уточняя их.

Либо стрельба велась по броневым плитам, установленным с определенным наклоном и уменьшенным зарядом, для имитации дальности стрельбы и, опять же, по расчетным таблицам бронепробиваемости, уточняя их.

Дальнейшая судьба

Уничтожение линкора палубной авиацией значительно снизило интерес военно-морского флота к дальнейшему развитию крупнокалиберного оружия. После окончания Второй Мировой войны, 457-мм/47 орудие Mark A использовалось для испытания авиационных бомб, прежде чем было полностью выведено из эксплуатации в 1957 году.

В настоящее время оно экспонируется на военно-морском полигоне в Дальгрене, шт. Вирджиния.

См.также

  1. Главное управление вооружения ВМС США (англ. Bureau of Ordnance, BuOrd, буквальный перевод «Бюро боеприпасов») - подразделение Военно-морского министерства США, отвечавшее за разработку, приобретение, хранение и снабжение всех видов морских вооружений. Существовало в период с 1862 по 1959 год, когда было реорганизовано в управление вооружения ВМС (англ. Bureau of Naval Weapons, BuWeps).
  2. Вес снаряда - 1360,8 кг, начальная скорость - 792,48 м/с.
  3. На самом деле 410 мм - по главному калибру японских линейных кораблей типа Nagato.
  4. Некоторые источники указывают 96 нарезов и переменную нарезку, от 1 на 50 до 1 оборота на 32 калибра.
  5. NSWC - Naval Surface Warfare Center - Испытательный центр надводного флота. В Дальгрене и Крэйне находились испытательные полигоны орудий и боеприпасов.
  6. «Практические», или инертные снаряды - снаряды, вместо взрывчатого вещества снаряженные песком или иным наполнителем для сохранения исходного веса снаряда. Оснащались чувствительными взрывателями и небольшим зарядом дымного пороха, чтобы обозначить место падения.
  7. Dunnite, также известный как Explosive D или пикрат аммония - взрывчатое вещество, разработанное в 1906 году майором армии США Беверли У. Данном. Пикрат аммония - это соль, образующаяся при взаимодействии пикриновой кислоты и аммиака. По химическому составу близок к более стабильному взрывчатому веществу тринитротолуолу (TNT, тротил, тол). По взрывчатым характеристикам незначительно уступает TNT (тротиловый эквивалент 0,95), но имеет меньшую чувствительность.
  8. Интересно, что в дальнейшем оружейники США не пошли по пути европейских конструкторов, принявших для снарядов всех типов одинаковый вес, в результате чего фугасные снаряды имели чрезмерно большую длину. Американские фугасные снаряды весили меньше бронебойных, а их длина почти равнялась длине сверхтяжелых бронебойных. Другой была и концепция его использования: фугасный снаряд предназначался только для обстрела береговых целей и имел головной контактный взрыватель, в отличие от «бронепробивающих» европейцев.
  9. SPD (Smokeless Powder with Diphenylamine) - бездымный порох, стабилизированный с использованием дифениламина. В 1908 году было предложено использовать в качестве стабилизатора для нитроцеллюлозного пороха вместо розалинового красителя дифениламин. Первое производство пороха с новым составом было в том же году, а к 1912 году утверждена стандартная спецификация на него. В состав пороха входили 99,5% нитроцеллюлозы (12,6% азота) и 0,5% дифениламина.
Крупнокалиберные орудия на полигоне NSWC в Дальгрене, конец 1960-x гг. Первое слева - 457-мм/47 Mark A, затем - 406-мм/50 Mark 7, 203-мм/55 Mark 16, 203-мм/60 SK C/34.

Литература и источники

Литература

  • Балакин С.А. Суперлинкоры Америки. «Айова», «Миссури», «Нью-Джерси».... — Война на море. — Москва: Редакция журнала «Моделист-конструктор», 2009. — 128 с. — ISBN 978-5-699-34873-2
  • Friedman, Norman U.S. Battleships. — Annapolis, Maryland, USA: Naval Institute Press, 1985. — 463 с. — ISBN 0-87021-715-1
  • Friedman, Norman U.S. cruisers. — Annapolis, Maryland, USA: Naval Institute Press, 1989. — 509 с. — ISBN 0-87021-718-6
  • Friedman N. Naval weapons of World War one. — Barnsley, UK: Seafort Publishing, 2011. — EPub с. — ISBN 978-1-84832-100-7
  • Campbel J. Naval weapons of World War two. — Annapolis, Maryland, USA: Naval Institute Press, 1985/2002. — 406 с. — ISBN 0-87021-459-4
  • Патянин С.В., Дашьян А.В., Балакин К.С., Барабанов М.С., Егоров К.В. Все крейсера Второй Мировой. — Война на море. — Москва: Яуза, ЭКСМО, 2012. — 512 с. — ISBN 5-699-19130-5
  • Балакин С.А, Дашьян А.В., Патянин С.В., Токарев М.Ю., Чаусов В.Н. Линкоры Второй мировой. Ударная сила флота. — Война на море. — Москва: Яуза, ЭКСМО, 2012. — 256 с. — ISBN 978-5-699-18891-6
  • Дашьян А.В., Патянин С.В. Митюков Н.В, Барабанов М.С., Иванов В.В, Гайдук А.А Флоты Второй Мировой. — Москва: Эксмо, Яуза, 2009. — 608 с. — ISBN 978-5-699-33872-6
