Орудие 76-мм/50 Mark 10
3"/50 (76.2 mm) Mark 10
 США |
Предыстория разработки орудия
Серия моделей трехдюймовых 76-мм зенитных орудий появилась на вооружении американского военно-морского флота перед Первой мировой войной. Имели более простую конструкцию, по сравнению с предшествующими орудиями 3"/50 (76,2 мм) Mark 2. Последующие модификации использовались не только в качестве вооружения зенитной, но и противоминной артиллерии, а также в качестве основных орудий на кораблях небольшого водоизмещения и подводных лодках. Монтировались как в одиночные, так и в совмещенные орудийные установки. Начиная с 1930-х годов стали вытесняться орудиями более крупного калибра, а также 40-мм зенитными пушками Bofors. Были установлены на линкоры USS New York (BB-34) и USS Arkansas (BB-33), а также различные типы эсминцев, сторожевых кораблей, авианосцев, подводных лодок и тральщиков. Во время Второй мировой войны поставлялись по ленд-лизу для вооружения британских эсминцев, а также использовались на грузовых судах.
Проектирование
Первоначально орудия разрабатывались как зенитная модификация ранних американских орудий 3"/50 (76,2 мм) Mark 6, но позже было решено сделать их универсальными орудиями двойного назначения. Как и любые другие попытки совместить функции разных типов вооружения, при проектировании пришлось принять ряд компромиссных решений, что привело к ограничению эффективности. В частности, были разработаны специальные облегченные снаряды, так как корабельные зенитные установки не оборудовались орудийными элеваторами для подачи выстрелов и заряды из погребов подавались вручную. В результате вновь разработанные снаряды уступали по своим характеристикам аналогичным боеприпасам калибра 76,2 мм.
Производство и испытания
Производство башенных установок
Чаще всего орудия монтировались на штыревых станках, которые в зависимости от места размещения могли оборудоваться защитными бронещитами. Ранние орудия устанавливались на штыревые станки Mark 11. Для установки орудий 3"/50 (76.2 mm) Mark 18 на подводных лодках использовались станки Mark 18.
Штыревые станки Mark 22 для одиночного орудия крепились непосредственно к палубе, оборудовались погонным подшипником для облегчения горизонтального наведения и были разработаны Bureau of Ordnance перед началом Второй мировой войны специально для зенитных установок. Модификации Mark 22 Mod 0, 4, 17 и 20 имели опционные электроприводы наведения с 115-вольтовыми электромоторами. Электропривод обеспечивал горизонтальное наведение со скоростью 30° в секунду и вертикальное со скоростью 24° в секунду.
В 1942 году, в связи с увеличением спроса на 76-мм орудия, компания Northern Pump Company разработала штыревой станок Mark 24 для одиночного орудия. Станок проектировался для установки на небольшие корабли, имел сварную конструкцию и роликовый погонный подшипник. Углы вертикального наведения составляли от -15° до +86°. Наведение и перезарядка осуществлялась вручную, в 1944 году компанией Arma Corporation был разработан элекропривод наведения. Штыревой станок Mark 24 использовался для установки орудий моделей Mark 21 и Mark 22.
Одиночные станки Mark 26 были разработаны на базе станков Mark 22, отличались способом крепления орудия и предназначались для установки пушек модификации Mark 22.

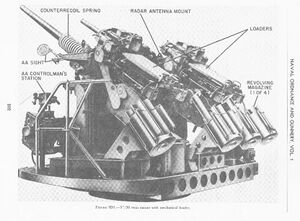

В начале 1945 года Bureau of Ordnance приступило к разработке сдвоенной 76-мм орудийной установки. Разработка этой модели, получившей название Mark 27, не была завершена, так как планы развития зенитной морской артиллерии не предусматривали дальнейшего использования 76-мм орудий. Mark 27 планировалось оборудовать механизмом автоматического заряжания на 50 выстрелов и 40-мм бронещитом.
Описания и характеристики орудия
| Модель орудия | 3"/50 Mark 10, 17, 18, 19, 20, 21 и 22 |
|---|---|
| Эксплуатация на кораблях | Множество кораблей с 1915 по 1945 год |
| Год разработки | Mark 10: 1914 Mark 22: 1944 |
| Масса орудия | 798 кг (1760 фунтов) |
| Длина орудия | 4055 м (159,7") |
| Длина ствола | 3816 м (150,3") |
| Длина нарезки | 3204 м (126,1") |
| Глубина нарезки | 0,76 мм (0,03") |
| Скорострельность | 15-20 выстрелов в минуту |
| Начальная скорость снаряда | 823 м/с |
| Дальность стрельбы | 13350 м |
| Максимальная высота стрельбы | 9270 м |
| Долговечность ствола | 4300 выстрелов |

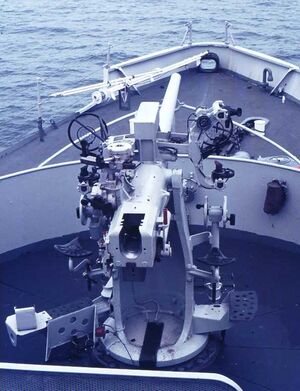

Описание конструкции
Ранние модификации, до Mark 17 включительно, имели составную конструкцию ствола. Ствол состоял из нескольких трубок, надетых друг на друга через проволочный навив. Начиная с модификации Mark 18 использовался моноблочный стальной ствол. Все модификации орудия имели вертикальный клиновой затвор и равномерную, за исключением Mark 10 и Mark 20, нарезку ствола.
Система подачи боеприпасов
Орудия не имели механизированной системы подачи снарядов, за исключеним опытных образцов автоматов заряжания, которые испытывались в годы Второй мировой войны, но в серийное производство не поступили.

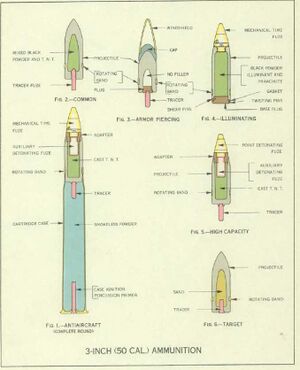

Боеприпасы
| Тип патрона | Унитарный |
|---|---|
| Масса патрона | 10,9 кг |
| Типы и вес снарядов | - AP Mark 29 Модификации 1 и 2: 5,9 кг (13,1 фунта) - HC Mark 27 Модификация 1: 5,9 кг (13 фунтов) |
| Взрывчатое вещество для снаряда | AP 2: 0,14 кг (0,3 фунта) Взрывчатка D[1]
|
| Длина снаряда | - AP: 30,9 см (12,16 дюйма) - HC и AA (включая носовой взрыватель): 30,8 см (12,13 дюйма) |
| Тип гильзы, размер и вес без патронов | - Модификации Mark 3 0 и 3: латунь, 76,2 x 595 мм, 3,18 кг (7,0 фунтов) - Модификация Mark 3 2: латунь, 76,2 x 595 мм, 3,57 кг (7,88 фунтов) |
| Пороховой заряд[2] | - 1,68 кг (3,7 фунта) SPD 033 - 1,81 кг (4,0 фунта) SPD или SPDN |
| Начальная скорость снаряда | 823 м/с (2700 футов/сек) |
В качестве боеприпасов использовались унитарные выстрелы весом 10,9 кг со снарядами весом 5,9 кг. Бронебойные (AP Mark 29 Mods 1 и 2) снаряды имели заряд 0,14 кг аммония пикриновой кислоты[3]. Вес взрывчатого вещества у ОФ снарядов Mark 27 Mod 1 составлял 0,58 кг черного пороха или тринитротолуола. В качестве зенитных снарядов использовались AA Mark 23 Mods 1 и 3, а также AA Mark 27 Mods 1 и 4. Они имели заряд из 0,34 кг тринитротолуола, а снаряды AA VT Mark 31 Mod 1 оснащались дистанционным часовым взрывателем. Кроме обычных снарядов, также использовались осветительные снаряды моделей Illum Mark 21, Illum Mark 24 и Illum Mark 25.
Вес метательного заряда составлял у ранних орудий 1,68 кг SPD[4], у орудий периода Второй мировой войны - 1,81 кг SPD или SPDN[5]. Выстрелы снаряжались бронзовыми или стальными гильзами.
Последующие модификации
3"/50 (76.2 mm) Mark 17
Модификация для установки на подводные лодки. Отличалась хромированными деталями и окраской штыря и ствола суриком.
3"/50 (76.2 mm) Mark 18
Mark 18 был предназначен для установки на подводные лодки и отличался от Mark 17 деталями из медно-никелевого сплава.
3"/50 (76.2 mm) Mark 19
Облегченная модификация с моноблочным стволом.
3"/50 (76.2 mm) Mark 20
3"/50 (76.2 mm) Mark 21
Наиболее массовая модификация орудия, которая устанавливалась на самые различные типы кораблей, а также поставлялась по ленд-лизу в Великобританию и СССР. За годы войны было произведено более 14000 различных модификаций орудий Mark 21. Орудие также пытались устанавливать на подводные лодки, для чего компанией Walter Scott and Company Inc было выпущено в 1942 году 117 экземпляров пушки для "мокрой" установки, но на испытаниях такой вариант вооружения был признан неэффективным.
3"/50 (76.2 mm) Mark 22
Эскортные эсминцы типов Rudderow и John C. Butler по проекту должны были вооружаться 127-мм орудиями 5"/38 Mark 12, но из за дефицита этих орудий часть эсминцев были вооружены 76-мм пушками 3"/50 Mark 22, разработанными Research Division совместно с Northern Pump Company. Они устанавливались на открытых штыревых станках Mark 22, Mark 24 или Mark 26 и оказались не менее эффективны, чем 127-мм орудия. Углы вертикального наведения составляли от -13 до +85 градусов, что позволяло использовать орудия как против надводных, так и воздушных целей. Заряжание - ручное, для повышения точности стрельбы использовался централизованной пост управления огнем. Дальнобойность составляла 11 км, высота поражения воздушных целей до 6,5 км. Использовались зенитные, осколочно-фугасные, бронебойные и осветительные снаряды.
Mark 22 имел моноблочный стальной ствол с равномерным шагом нарезки и байонетным креплением затвора. От Mark 21 модификация отличалась увеличенным ходом на откате при стрельбе. Из за неудачной конструкции у орудия был очень опасный дефект: при закрывании затвора боек мог самопроизвольно ударить по капсюлю, для устранения этого дефекта предлагалось производить интенсивное смазывание затвора во время стрельбы.
Оценка проекта
Сравнительная оценка
Сравнительная таблица зенитных морских орудий первой половины ХХ века.
| Модель | Страна | Год | Калибр | Вес снаряда, кг |
Длина ствола, калибров |
Начальная скорость, м/с |
Дальность стрельбы, км |
Скорострельность, выстр/мин |
|---|---|---|---|---|---|---|---|---|
| 70-мм/50 (2,75") K10 Skoda |  Австро-Венгрия |
1910 | 70 | 4,5 | 50 | 880 | 8,0 | 15 - 20 |
| 1,5-pdr 37 mm/43 (1,46") Mark I |  Великобритания |
1910 | 37 | 0,7 | 43 | 640 | 1,83 | |
| Bofors 40-мм/60 Model 1936 |  Швеция |
1936 | 40 | 0,93 | 60 | 900 | 9,83 | 120 - 160 |
| Oerlikon 20-мм/70 (0,79") Mark 1 |  Швейцария |
1939 | 20 | 0,123 | 70 | 844 | 4,32 | 250 - 450 |
| 75-мм/50 (2,9") Мод. 1892 Канэ |  Россия |
1892 | 75 | 4,9 | 50 | 823 | 9,1 | 12 - 15 |
| 85-мм/52 обр. 1941 г. 90-К | .svg){kind=small} СССР |
1941 | 85 | 25,5 | 52 | 792 | 15,6 | 15 - 18 |
| 76,2-мм/55 обр. 1935 г. 34-К | СССР |
1935 | 76 | 11,9 | 55 | 816 | 14,6 | 15 - 18 |
| 45-мм/46 21-К | СССР |
1932 | 45 | 2,9 | 46 | 816 | 9,2 | 25 - 30 |
| 37-мм/67 70-К | СССР |
1938 | 37 | 1,5 | 67 | 880 | 8,4 | 150 |
| 75-мм/35 (2,95") Model 1925 |  Франция |
1925 | 75 | 7,98 | 35 | 570 | 15 | |
| 75-мм/50 (2,95") Model 1922 | Франция |
1922 | 75 | 5,9 | 50 | 850 | 14,1 | 8 - 15 |
| 57-мм 6-pdr Hotchkiss | Франция |
1883 | 57 | 2,7 | 40 - 58 | 554 | 3,7 | 20 |
| 47-мм 3-pdr Hotchkiss | Франция |
1885 | 47 | 2,6 | 40 | 574 | 5,9 | 20 |
| 8,8-см/45 (3.46") Flak L/45 |  Германия |
1905 | 88 | 15 | 45 | 790 | 14,1 | 15 |
| 76,2-мм/40 (3") Ansaldo 1916 |  Италия |
1916 | 76 | 6,5 | 40 | 690 | 10,8 | 15 |
| 37 mm/54 Breda Mod. 1932 | Италия |
1932 | 37 | 1,63 | 54 | 800 | 7,8 | 60 - 120 |
| 8-см/40 (3") 41st Year Type |  Япония |
1914 | 76 | 6,5 | 40 | 690 | 10,8 | 15 |
| 3"/50 (76.2 мм) Mark 10 | США |
1915 | 76 | 5,9 | 50 | 823 | 13,35 | 15 - 20 |
Использованная литература и источники
- Bureau of Naval Personnel Naval Ordnance and Gunnery (англ.). — Annapolis. — The United States Naval Institute: 1946.
- Ormond M. Lissak Ordnance and Gunnery Complete (англ.). — West Point. — US Military Academy: 1915.
- Бугаев Н.Н. Справочник по комплектации боеприпасов американской и английской артиллерии.. — Воениздат. — Москва: 1944. — 278 с.
Ссылки
- www.navweaps(англ.)
- Wikipedia(англ.)
- Tony DiGiulian, 3"/50 (7.62 cm) Mark 10, 17, 18, 19, 20, 21 and 22(англ.)
- USA 3"/50 (7.62 cm) Mark 10, 17, 18, 19, 20, 21 and 22(англ.)
- Navalhistory(англ.)
Галерея
-

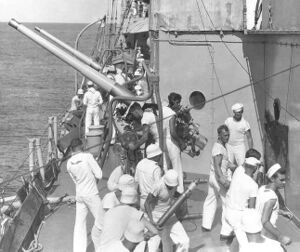

Учебная стрельба из 3-дюймового/50-мм (76,2-мм) орудия на борту подводной лодки USS Milwaukee (CL-5) в декабре 1928 года. -

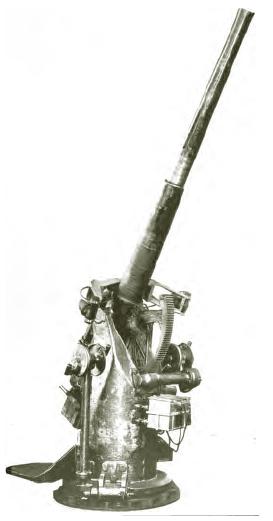

3-дюймовое/50-мм (76,2-мм) орудие на борту эсминца USS Isabel (PY-10). -
Вид со стороны затвора того же 3-дюймового/50-мм орудия эсминца USS Isabel (PY-10) -
3-дюймовое/50-мм (76,2-мм) орудие на борту подводной лодки USS Isabel (PY-10) около 1933 года. -
3"/50 мокрое крепление на USS Swordfish SS-193 в июне 1943 года. -

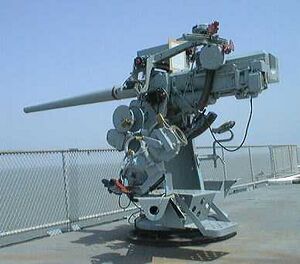

3"/50 (76,2 см) на выставке в Музее и парке подводных лодок USS Bowfish в Перл-Харборе, Гавайи. -
