37-мм орудие 70-К
| Зенитное орудие Тип |
| модификация армейской 61-К Модификация |
СССР .svg){kind=small} Страна производства |
| завод № 8 Разработчик |
| 1935 г. Разработано |
| завод № 8 Производитель |
| 1935-1955 г. Годы производства |
| 3113 ед. Изготовлено |
| ЗАУ 66-K ЗАУ 46-К Модификации |
| Состояло на вооружении | 1940-1955 |
| Годы эксплуатации | 1942-? г. |
| Было установлено на | эсминец Гремящий крейсер Красный Кавказ крейсер Красный Крым линкор Севастополь |
| Войны и конфликты | Вторая мировая война |
| 37 мм. Калибр |
| 127,5 кг. Масса ствола |
| 2720 мм. Длина орудия |
| 73,5 калибров Длина ствола |
| 0,266 дм3 Объём зарядной каморы |
| 8,4 км. Максимальная дальность стрельбы |
| Патронный Принцип заряжания |
| 150 (техническая) выстр./мин. Скорострельность |
| 1. Выстрел УБР-167П со снарядом БР-167П 2. Выстрел УБР-167 со снарядом БР-167 3. Выстрел УОР-167Н со снарядом ОР-167Н Типы снарядов |
| 0,730-0,750 кг. Масса снаряда |
| 860-960 м/с Начальная скорость снаряда |
Содержание
Описание и характеристики орудия
Зенитное орудие 70-К имело ствол моноблок, навинтной казённик и вертикальный клиновой затвор. Автоматика ЗАУ работала за счёт энергии отдачи ствола при коротком откате ствола. Питание автомата патронами — непрерывное, вертикальное, велось с помощью обойм на 5 патронов. В откате участвовал пружинный досылатель броскового типа, связанный с казёнником.
Охлаждение АУ было воздушным и являлось неудачным: так у 37-мм ствола с воздушным охлаждением длина непрерывной очереди составляла лишь 100 выстрелов по сравнению с не менее чем 158 у ствола с водяным охлаждением. После 100 выстрелов ствол с воздушным охлаждением либо следовало заменять[1], либо ждать его охлаждения около 1,5 часов.
- Число орудий в АУ — 1
- Длина ствола полная, мм/калибров — 2720/73,5 (с пламегасителем)
- Длина нарезной части — 2054
- Объём каморы — 0,267 дм³
- Число нарезов — 16
- Длина хода нарезов — 25 клб
- Глубина нарезов — 0,45 мм
- Скорость вертикального наведения (вручную)- 15 градусов
- Скорость горизонтального наведения (вручную) — 19, 6 градусов
- Длина отката — 150—170 мм
- Высота линии огня — 10195 мм
- Радиус обметания, дульным срезом/казённой частью — 2800/1080 мм
- Вес качающейся части — 555 кг
- Вес откатных частей ствола — 127,5 кг
- Вес вращающейся части — 1100 кг
- Общая масса АУ — 1350 кг
- Расчёт — 5-6 чел.
- Начальная скорость снаряда — 880 м/с
- Дальность стрельбы баллистическая — 8400 м
- Дальность стрельбы баллистическая по самоликвидатору — 4000 м
- Масса осколочно-трассирующего патрона/снаряда — 1496/732 г
- Масса бронебойно-трассирующего патрона/снаряда — 1522/758 г
- Масса и марка пороха — 210 г (порох марки 7/7)
Боеприпасы
Выстрелы орудия комплектовались в виде унитарного патрона. Длина гильзы 252 мм, вес — 536 г. В гильзе размещён заряд из пороха марки 7/14[2]: Ж-167 весом 0,205 кг либо ЖН-167 для осколочных снарядов, Ж-167 весом 0,2 или 0,21 кг для бронебойных калиберных снарядов, Ж-167П весом 0,217 кг для подкалиберных снарядов.
На дне гильзы уложен воспламенитель весом 5 г в миткалевом картузе, между стенкой гильзы и порохом вставлен флегматизатор весом 9,2 г, свёрнутый в трубку. Над зарядом уложен размеднитель в виде мотка свинцовой проволоки весом 4 г. Сверху заряд закреплён картонным кружочком, имеющим просечку в центре для обеспечения воспламенения трассера.
Выстрелы хранились в ящиках по 30 патронов, перед применением снаряжались в обоймы Ю-9 по 5 патронов, вес обоймы с патронами 8 кг. Выстрелы 61-К не имели взаимозаменяемости с выстрелами других 37-мм пушек (кроме созданных на её базе), за исключением 37-мм авиадесантной пушки образца 1944 года (ЧК-М1) и малосерийной авиационной пушки Ш-37, созданных на основе баллистики 61-К и использовавших аналогичные боеприпасы.
Осколочно-трассирующие снаряды ОР-167 использовались во время Великой Отечественной войны. В послевоенные годы на вооружение был принят снаряд ОР-167Н. Снаряды использовали взрыватель МГ-37 с самоликвидатором, срабатывавшим после удаления снаряда на дистанцию около 4000 м.
Выстрелы и снаряды к 37-мм автоматической зенитной пушке обр. 1939 г.
- Выстрел УБР-167П со снарядом БР-167П.
- Выстрел УБР-167 со снарядом БР-167.
- Выстрел УОР-167Н со снарядом ОР-167Н.
Бронебойно-трассирующий снаряд БР-167 сплошной (не имел разрывного заряда), остроголовый с баллистическим наконечником. Подкалиберный бронебойно-трассирующий снаряд обтекаемой формы БР-167П изначально разработан для пушки ЧК-М1, выпускался с 1944 года[3].
История создания
В конце 1937 года на заводе им. Калинина был изготовлен первый опытный образец 45-мм автоматической зенитной пушки, получившей заводской индекс ЗИК-45, позднее изменённый на 49-К. Орудие было создано по образцу 40-мм автоматической пушки «Бофорс».
В начале 1938 года орудие прошло заводские испытания и было направлено на полигонные испытания, проходившие вначале на временном тумбовом лафете, а затем — на штатном четырёхколёсном лафете. Испытания выявили необходимость доработки орудия, которая была проведена в начале 1939 года.
Летом 1939 года орудие прошло повторные полигонные испытания, позднее — испытания на живучесть. В 1939 году орудие было принято на вооружение под официальным наименованием «45-мм автоматическая зенитная пушка обр. 1939 года», завод им. Калинина получил заказ на производство в 1940 году 190 пушек.
Некоторые специалисты Артиллерийского управления РККА считали калибр 45 мм слишком большим для полевых зенитных орудий, в связи с чем в январе 1938 года КБ завода им. Калинина под руководством М. Н. Логинова было предложено создать на базе 49-К 37-мм автоматическую зенитную пушку. Новое орудие, получившее индекс ЗИК-37 (позднее изменённый на 61-К), было спроектировано в короткие сроки — уже 10 октября 1938 года опытный образец орудия был отправлен на полигонные испытания.
В 1939 году орудие было принято на вооружение под официальным обозначением «37-мм автоматическая зенитная пушка обр. 1939 г.» и запущено в серийное производство. В 1940 году было принято окончательное решение о вооружении РККА автоматическими зенитными пушками калибра 37 мм, в связи с чем производство 49-К было остановлено. А. Б. Широкорад в своих книгах критикует это решение, указывая, что конструктивно 49-К и 61-К почти не отличались, имели близкую стоимость (60 тыс. рублей против 55 тыс. рублей), но при этом досягаемость и разрушительное действие 45-мм снарядов существенно выше.
Сторонники калибра 37 мм аргументировали свою позицию тем, что ни 45-мм, ни 37-мм снаряды на тот момент не имели бесконтактного взрывателя; цель поражалась только при прямом попадании снаряда. А даже один снаряд калибром 37 мм гарантированно выводил из строя почти любой самолет конца 1930-х. Таким образом, зенитный снаряд 45-мм калибра имел избыточную мощность. При этом снаряды меньшего калибра проще доставлять, они занимают меньше места при хранении и транспортировке, снаряженная обойма весит меньше (то есть облегчается работа заряжающего). И, что очень важно, уменьшается вес самой пушки.
История эксплуатации
ЗАУ 70-К была создана в 1938 году, и через 2 года (в 1940 году) была принята на вооружение ВМФ. В 1942—1943 годах ЗАУ 70-К постепенно заменила на большинстве советских кораблей полуавтоматическую 45-мм артустановку 21-К.
В период Второй мировой войны на советский военно-морской флот поступила 1671 такая артустановка[4]. Всего до 1955 года было произведено 3113 артиллерийских установок 70-К.
Модификации
На основе одноствольной автоматической пушки 70-К также были разработаны двуствольные ЗАУ 66-K[5] и четырёхствольные ЗАУ 46-К[6]. Однако по ряду причин, в серийное производство данные установки так и не поступили.
Оценка
Недостатком автомата была большая потеря времени в цикле в результате последовательной работы основных механизмов: накат ствола — досылка патрона — закрывание затвора.
Соотношение между временем цикла — откат-накат ствола и временем работы всех остальных механизмов автомата (1 к 2) говорило о нерациональности используемой схемы. Свободное движение патронов в приёмнике допускало возможность их перекоса в магазине и задержкам.
Проведённые в 1940 году сравнительные испытания между советской 37-мм артустановкой 61-К и 40-мм американской ЗАУ «Бофорс» показали, что они не имеют существенных различий в своих основных характеристиках.
Примечания
- ↑ На что требовалось не менее 15 минут.
- ↑ Для выстрелов с бронебойными снарядами также использовался порох марки 7/7.
- ↑ Всего за годы войны было выпущено около 100 тысяч 37-мм подкалиберных снарядов.
- ↑ Также дополнительно 489 единиц модели 61-К поступило в армию.
- ↑ Предназначенные для вооружения крейсеров проекта 68-К.
- ↑ Предназначенные для вооружение линейных кораблей проекта 23 и тяжёлых крейсеров проекта 69.
См.Также
- 12,7-мм корабельные пулемётные установки на базе ДШК
- 57-мм зенитное орудие ЗИФ-31
- 40-мм зенитная пушка QF 2 pdr Mark II
- 7,62-мм зенитная установка М-4
- 20-мм орудие Oerlikon
Литература и источники информации
Литература
- Широкорад А. Б. Советская корабельная артиллерия.. — С.-Петербург: Велень, 1997. — ISBN 5-85817-009-9
Ссылки
Галерея

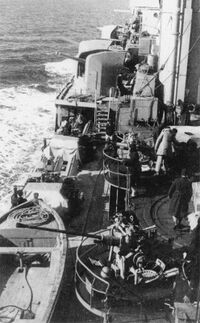

37-мм орудие 70-К

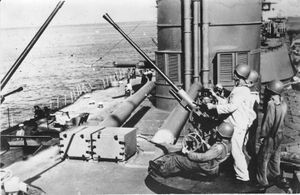

37-мм орудие 70-К

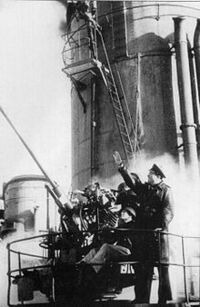

перезарядка 37-мм орудия 70-К
