76-мм установка 34-К

34-К

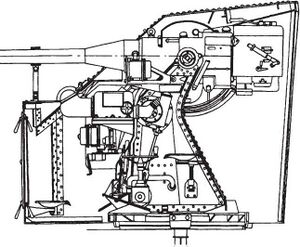

76-мм универсальная артиллерийская установка 34-К

Классификация

Зенитное орудие Тип

История производства

СССР Страна производства

Завод № 8 имени М.И.Калинина Разработчик

1935 г. Разработано

Завод № 8 имени М.И.Калинина Производитель

1936-1941 гг. Годы производства

285 ед. Изготовлено

39-К Модификации

История эксплуатации

Состояло на вооружении	СССР
Было установлено на	ЛК типа «Севастополь», ЛД пр. 1 и 38, ЭМ пр. 7 и 7у
Войны и конфликты	Вторая мировая война

Характеристики орудия

76,2 мм. Калибр

1263 кг. Масса ствола

4223 мм. Длина орудия

55 калибров Длина ствола

2,78 дм³ Объём зарядной каморы

13 км. Максимальная дальность стрельбы

унитарный Принцип заряжания

20 выстр./мин. Скорострельность

Характеристики снарядов

Зенитный, Шрапнель, Фугасный Типы снарядов

6,61 (З, Ш) 6,95 (ОФ) кг. Масса снаряда

813 (З, Ш), 801 (ОФ) м/с Начальная скорость снаряда

76-мм артиллерийская установка 34-К — универсальная корабельная 76-мм одноорудийная палубно-щитовая артиллерийская установка. Разработана и производилась в СССР для установки на крупных надводных кораблях. Применялась во Второй мировой войне на кораблях советского флота.

Предыстория разработки орудия

В 1930 г. в СССР были получены документация на изготовление и опытные образцы 76,2-мм полуавтоматической зенитной пушки немецкой фирмы Rheinmetall. Под заводским индексом 3-К эту пушку запустили в валовое производство для Красной Армии.

Проектирование

В сентябре 1932 года Техническое управление ВМС выдало задание на проектирование 76-мм зенитной корабельной артиллерийской установки (АУ) на базе пушки 3-К. Завод «Большевик» спроектировал и изготовил тумбу, на которую была наложена вращающаяся часть 3-К. Эту установку испытали на Научно-исследовательском артиллерийском полигоне (НИАП), а затем в марте 1934 года на эсминце «Незаможник». Корабельные испытания прошли неудачно, так как вертикальное наведение орудия в условиях качки оказалось невозможным.

В 1934 году к проектированию 76-мм корабельной установки на основе 3-К, получившей индекс 34-К, подключили Завод № 8 имени М.И.Калинина. Работа велась над двумя вариантами пушки, которые различались конструкцией и внутренним устройством ствола. Ствол варианта № 1 состоял из свободной трубы, кожуха и казенника, а ствол варианта № 2 — из лейнера, кожуха и казенника. На вооружение был принят второй вариант под названием «76,2-мм корабельная артсистема обр. 1935 г.».

Производство и испытания

Производство орудий

Производство АУ 34-К велось на заводе № 8 с 1936 по 1941 год включительно. На 1 января 1941 года в ВМФ СССР имелось 222 установки 34-К. В первом полугодии 1941 года было изготовлено 62 установки, вот втором полугодии — одна. С 1942 года вместо 34-К в производство была запущена 85-мм артиллерийская установка 90-К.

Испытания

В начале 1936 года завод им. Калинина изготовил опытный образец установки 34-К. С 5 по 25 марта 1936 года образец прошел полигонные испытания. С 28 мая по 29 июня 1936 г. были проведены корабельные испытания установки 34-К на эскадренном миноносце «Шаумян» и на канонерской лодке «Красная Абхазия».

Описания и характеристики установки

Орудийная установка

Ствол артиллерийской установки 34-К состоял из трубы моноблока, лейнера и навинтного казенника. Затвор вертикальный клиновой с полуавтоматикой инерционного типа. Накатник гидропневматический, тормоз отката гидравлический. Подача боеприпасов и досылка — ручные. Электродвигателей, охлаждения ствола и автоматического установщика трубок (АУТ) в установке предусмотрено не было.

Конструкция башни

Орудие с трех сторон было закрыто броневым щитом. Толщина брони щита составляла 8-12 мм.

Тактико-технические характеристики установки

ТТХ	Значение
Верт. наводка - угол, гр / скорость, гр/с	+5; +85 / 8
Гор. наводка - угол, гр / скорость, гр/с	360 / 12
Количество личного состава	7
Досягаемость по высоте, км	9,8
Живучесть ствола (при БЗ), выстр	1800
Масса АУ, т	4,95

Боеприпасы

В боекомплект установки входили следующие типы снарядов калибра 76 мм:

Тип снаряда	Индекс	Масса снаряда, кг.	Длина, клб	Масса ВВ, г	Взрыватель
Дистанционная граната	О-361Д	6,61	5,04	182	Т-5
Осколочно-фугасная граната	О-361К	6,95	4,56	483	КТМ-1
Стержневая шрапнель	Ш-361	6,61	4,7	70	ТЗ-УГ
Бронебойный снаряд	БР-361	6,5	3,67	-	МД-5

Приборы управления стрельбой

На большинстве кораблей, где устанавливалась данная установка, она применялась без использования корабельных ПУО. Исключение составили линейный корабль «Парижская коммуна», лидеры проекта 1, а также несколько эскадренных миноносцев проекта 7у.

Установка была оснащена двумя прицелами типа МО с зависимой линией прицеливания с установкой целика и прицела (дальности) по счетчику или дистанционному барабану

История эксплуатации

Установки 34-К получили на вооружение линкоры типа «Севастополь», крейсеры «Красный Кавказ» и «Калинин», лидеры типа «Ленинград», эсминцы проектов 7, 7у, минный заградитель «Марти», большие охотники за подводными лодками проекта 122, вспомогательные суда.

В период Великой Отечественной войны 34-К устанавливали на бронепоезда, использовали в ДОТах при обороне Севастополя.

Последующие модификации

Дальнейшим развитием стало создание 76-мм двухорудийной установки 39-К.

Память

Установка без броневого щита представлена в музее г.Осиновец.

Оценка проекта

Одноорудийные установки 34-К в качестве орудий ПВО в 30-х годах в целом соответствовали воздушной угрозе. Однако появление более быстрых самолетов потребовало от ПВО большей огневой производительности. На смену 34-К пришли сдвоенные артсистемы 39-К и 81-К калибра 76 мм, а также более мощные и эффективные 85-мм артустановки 90-К.

Список литературы

И.И.Бунеев Морская артиллерия отечественного военно-морского флота Справочник. — С.-Петербург: НПП "Система", 1995. — 104 с. — ISBN 5-86761-003-Х
А.Широкорад Советская корабельная артиллерия Справочник. — С.-Петербург: Велень, 1995. — 80 с. — ISBN 5-85817-009-9
