Omono
Omono
Япония
История создания
Основная статья: Лёгкий крейсер IJN Ōyodo
Проектирование
Лёгкий крейсер IJN Ōyodo проектировался как флагманский корабль соединений подводных лодок. По этой причине IJN Ōyodo не нёс тяжелого артиллерийского вооружения, но имел большой авиационный ангар и был способен нести до шести дальних гидропланов-разведчиков E13A1. Орудия расположили в носовой части, перед надстройкой. Торпедное вооружение отсутствовало.
Проектирование (альтернативное)
За основу крейсера Omono взят корпус крейсера IJN Ōyodo. Количество орудий ГК было увеличено в два раза, до 12 орудий, расположенных по линейно-возвышенной схеме в четырёх строенных башнях, по две в носовой и кормовой части. Добавлены два четырехтрубных 610-мм торпедных аппарата. Усилено зенитное вооружение. Ангар убран, катапульта перенесена в центр.
Описание конструкции
Корпус
Конструкция корпуса Omono представляет собой классическую схему: 12 орудий, расположенных по линейно-возвышенной схеме в четырёх башнях: две в кормовой части и две в носовой части. По две башни с 100-мм универсальными орудиями расположены побортно. Между ними, также на оба борта, установлены торпедные аппараты. На шкафуте за дымовой трубой помещена катапульта с гидросамолётом.
Бронирование
| Бронирование бортов, палубы и бронепояса | ||||
|---|---|---|---|---|
| Объект бронирования | Толщина брони, мм | |||
| Нос | Цитадель | Корма | ||
| Бронепояс | - | 76 | - | |
| Обшивка | 16 | |||
| Палуба | 16 | 25 | 16 | |
| Днище | 30 | |||
| Бронирование башен и боевой рубки | ||||
| Объект бронирования | Толщина брони, мм | |||
| Лоб | Бок | Крыша | Тыл | |
| Башни | 25 | |||
| Боевая рубка | 40 | - | ||
| Барбеты | 25 | |||
Энергетическая установка и ходовые качества
Главная энергетическая установка имеет мощность 110 000 л.с. Максимальная скорость хода — 33 узла.
Корабль имел: одну дымовую трубу, четыре вала, четыре гребных винта, два руля.
Вспомогательное оборудование
Вооружение
Главный калибр
В качестве орудий главного калибра на корабль установлены 12 (4х3) орудий 155-мм/60 3rd Year Type в четырёх башнях - две в кормовой части и две в носовой части, расположенных по линейно-возвышенной схеме.
| Характеристика | 155-мм 3rd Year Type |
|---|---|
| Длина ствола, калибров | 60 |
| Длина ствола, мм | 9 300 |
| Вес артиллерийской установки, кг | 177 000 |
| Вес снаряда, кг | 55,87 |
| Углы возвышения | от -7° до +55° |
| Максимальная скорость подъема ствола | 6°/сек |
| Начальная скорость снаряда, м/с | 925 |
| Скорострельность, выстр/мин | 5-6 |
| Максимальная дальность стрельбы, км | 27,4 |
Вспомогательная/зенитная артиллерия

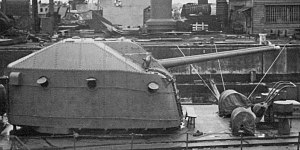

В качестве вспомогательной артиллерии установлены восемь универсальных орудий 100-мм/65 Type 98 в установке Model A. Зенитное вооружение включает также 32 орудия 25-мм/60 Type 96 в одиночной установке.
| Характеристики | 100-мм Type 98 | 25-мм Type 96 |
|---|---|---|
| Длина ствола, калибров | 65 | 60 |
| Длина ствола, мм | 6 500 | 2 296 |
| Вес артиллерийской установки, кг | 34 500 | 1 800 |
| Вес снаряда, кг | 28 | 0,24 |
| Углы возвышения | от -10° до +90° | от -10° до +85° |
| Максимальная скорость подъема ствола | 16°/сек | 12°/сек |
| Начальная скорость снаряда, м/с | 1000 | 900 |
| Скорострельность, выстр/мин | 15-21 | 220 |
| Максимальная дальность стрельбы, км | 19,5 | 7,5 |
Минно-торпедное вооружение
На корабле вместо авиационного вооружения имеется два (2х4) четырёхтрубных торпедных аппарата (ТА) 610-мм Type 93.
Авиационное вооружение
Крейсер Omono имеет катапульту и два гидросамолёта-разведчика Aichi E13A.
| Характеристика | E13A |
|---|---|
| Размах крыльев, м | 14.5 |
| Длина, м | 11.3 |
| Наибольшая высота, м | 4.7 |
| Масса максимальная взлетная, кг | 4000 |
| Тип двигателя | 1 ПД Mitsubishi MK8D Kinsei 43 |
| Максимальная скорость, км/ч | 375 |
| Практический потолок, м | 8730 |
| Практическая дальность, км | 2090 |
| Экипаж. чел. | 3 |
| Вооружение: | один 7,7-мм пулемет тип 92 на подвижной установке назад; бомбовая нагрузка:
|
Средства связи, обнаружения, вспомогательное оборудование
В качестве системы управления огнём (СУО) установлена Type 7 mod. 2.
См. также
Этот корабль в искусстве
Корабль представлен в игре «Мир кораблей» в качестве исследуемого лёгкого крейсера Японии VII уровня Omono[1].
Примечания
- ↑ Название Omono дано в честь реки в префектуре Акита.
