25-мм орудие Type 96
| Зенитное орудие Тип |
| Тип 96 Модификация |
ВМС Японии  Страна производства |
| «Гочкисс» (фр. Hotchkiss et Cie) Разработчик |
| 1930 г. Разработано |
| Морской арсенал в Йокосука Производитель |
| 1934 — 1945 г. Годы производства |
| 33 000 ед. Изготовлено |
| Тип 94 Тип 95 Тип 96 Тип 96 Модель 1 Тип 96 Модель 2 Тип 96 Модель 3 Тип 96 Модель 4 Тип 96 модель 4 мод 1 Тип 96 модель 4 мод 2 Тип 96 Модель 5 Тип 96 Модель 6 Тип 96 Модель 8 Тип 96 Модель 8 Тип 96 Модель 10 Модификации |
| Состояло на вооружении | |
| Годы эксплуатации | 6 августа 1936 г. - 1945 г. |
| Было установлено на | «Акидзуки», «Хацудзуки» и «Судзуцуки» |
| Войны и конфликты | Вторая мировая война |
| 25 мм. Калибр |
| 43 кг. Масса ствола |
| 2400 мм. Длина орудия |
| 60 калибров Длина ствола |
| 7500 км. Максимальная дальность стрельбы |
| коробчатый Принцип заряжания |
| 200—260 выстр./мин. Скорострельность |
| Бронебойный Общего типа Зажигательный Трассирующий Типы снарядов |
| 243-262 кг. Масса снаряда |
| 900 м/с Начальная скорость снаряда |
Содержание
Предыстория разработки орудия
После первой мировой войны, французские военные нуждались в новой зенитной установке. Компания «Гочкисс» (фр. Hotchkiss et Cie) предоставила проект 25-мм зенитной установки. Военные были неудовлетворены низкой скорострельностью орудия, тем самым забраковав проект. Было предложено выпускать зенитки на экспорт. В 1938 году международная ситуация ситуация ухудшается, заказ на 37-мм орудие фирмы Shcnider Electric не был готов, военные решили пересмотреть свой отказ 25-мм орудия фирмы «Гочкисс» (фр. Hotchkiss et Cie), которая в свою очередь выиграла контракт на производство пушек для Румынии.
Описания и характеристики орудия
В 1934 году японский флот закупил небольшую партию этих орудий. Поскольку оно заметно превосходило устаревший зенитный автомат «Vickers QF Mark II» британской разработки, применявшийся тогда японским флотом для ближней ПВО кораблей, было принято решение о налаживании собственного производства французского орудия. Лафеты (все типы) были сконструированы контр-адмиралом Кацута, а выпуск как лафетов так и стволов был организован на Йокосукском и Тоёкавском арсеналах. Руководил выпуском контр-адмиралом Хори. Всего было изготовлено около 33000 пушек и около 20000 лафетов.
Орудие Тип 96 работало на газу, с воздушным охлаждением, с магазинным питанием, было полностью автоматическим или полуавтоматическим.
Самым серьёзным отличием японского образца от оригинала стало оснащение пламегасителем немецкой фирмы «Рейнметалл» (нем. Rheinmetall). Питание автомата осуществлялось с помощью рожковых магазинов на 15 патронов, вставлявшихся сверху. Данное решение существенно снижало практическую скорострельность.

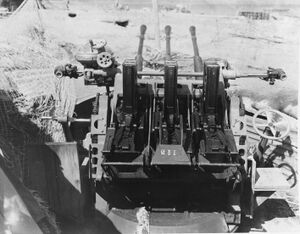

Пушка производилась в одиночном, спаренном и строенном варианте, причём одиночная установка управлялась вручную. На крупных кораблях огонь строенных установок управлялся с директоров Тип 95, наведение осуществлялось дистанционно, а стрелкам лишь оставалось нажимать гашетку. Одиночные установки имели лишь местное управление.
Боеприпасы

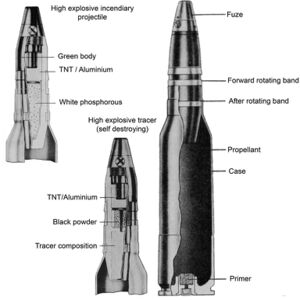

Использовались 4 вида снарядов:[1] [2]
- бронебойный, весом (262 г., заряда нет). Черная, белая или дымчато-синяя гильза;
- осколочно-фугасные снаряды (243 г., заряд 13,2 г.). Оранжевая гильза;
- зажигательный (250 г., заряд 11,3 г.). Зеленая гильза;
- трассирующий (252 г., заряд 11,0 г.). Оранжевая или красная гильза.
Каждый 4-й или 5-й снаряд в фугасной или зажигательной обойме был трассирующим. Вес одиночной установки на тумбе составлял 785 кг, спаренной — 1100 кг, строенной — 1800 кг.
История эксплуатации
Если состав основного артиллерийского вооружения эсминцев типа «Акидзуки» в течение войны не изменялся (На многих японских эсминцах башню ГК № 2 (возвышенная кормовая) к концу войны заменили на строенную 25-мм установку), то количество размещаемых на кораблях 25-мм орудий типа 96 непрерывно росло. Так, на этапе проектирования легкое зенитное вооружение ограничивалось двумя спаренными 25-мм автоматами, которые устанавливались на платформе между трубой и торпедным аппаратом, и первые корабли серии передавались флоту именно в таком виде. Впоследствии эсминцы получили дополнительные строенные 25-мм автоматы, стоящие на площадках побортно у трубы. В 1944 году на находившихся в строю «Акидзуки» сняли кормовой ПУАЗО и на его месте установили еще один строенный автомат. На ряде кораблей две дополнительных строенных установки появились по сторонам от прожекторной платформы. До 12 одиночных 25-мм автоматов[3] были размещены на палубе. Например, на «Хацудзуки» общее число орудий типа 96 достигло 27[4]. Усиление зенитного вооружения на оставшихся в строю единицах было продолжено в 1945 году. «Судзуцуки» имел 6 строенных[5] (перед торпедным аппаратом, по бокам от трубы и мостика) и 30 одиночных установок[6] (всего 48 автоматов) без ослабления основного вооружения.
Последующие модификации
- Тип 94 - Французское производство
- Тип 95 - Французское производство
- Тип 96 - Японское производство
- Тип 96 Модель 1 - Использовалось как на суше, так и кораблях.
- Тип 96 Модель 2 - Использовалось на кораблях
- Тип 96 Модель 3 - Используется на военных кораблей в одиночных опор свободно качающимися.
- Тип 96 Модель 4 - Использовалось на подводных лодках с одно-, двух- и трехопорным механизмом.
- Тип 96 модель 4 мод 1 - Использовалось на подводных лодках с поворотным механизмом на отдельных опорах. Не могло быть удалено с подводной лодки.
- Тип 96 модель 4 мод 2 - Использовалось на подводных лодках с поворотным механизмом на отдельных опорах. Могло быть удалено с подводной лодки.
- Тип 96 Модель 5 - Использовалось на подводных лодках в двухместных и трехместных редукторным крепления.
- Тип 96 Модель 6 - Использовалось на суше.
- Тип 96 Модель 8 - Использовалось на суше.
- Тип 96 Модель 10 - Использовалось на торпедных катерах на кольцевом креплении с редуктором высоты с одним стволом.
Оценка проекта
Для середины 1930-х годов 25-мм автоматы Тип 96 были вполне удовлетворительным оружием. Но в ходе войны на Тихом океане выявились и его существенные недостатки. К числу минусов установки относились слишком малый вес снаряда и недостаточная дальность эффективного огня. Практическая скорострельность была невысока для такого калибра, а сами орудия сильно вибрировали при стрельбе. Ещё одним минусом являлось воздушное охлаждение стволов орудий, сокращавшее длительность непрерывной стрельбы. Системы управления зенитным огнём также оставляли желать лучшего, и их было явно недостаточно. Что касается одиночных автоматов, то они полностью отдавались на откуп расчёту, имевшему лишь примитивный механический прицел.
Скорость наведения спаренных и строенных установок оставалась неудовлетворительной даже при использовании электропривода, а при ручной наводке снижалась еще больше. Сама конструкция прицелов оказалась не приспособленной для стрельбы по скоростным целям в условиях их быстрого горизонтального перемещения (К 1944 году американским летчикам был уже хорошо известен этот недостаток японской малокалиберной зенитной артиллерии, чем они успешно пользовались, рыская на курсе атаки).
К концу войны, когда скорость самолетов выросла, стала ощущаться и относительно малая начальная скорость снарядов, осложнявшая стрельбу на предельных расстояниях, откуда старались атаковать противники. В результате, хотя к концу войны японские корабли несли огромное количество 25-мм орудий, их реальная эффективность была весьма низкой.
При сравнении с зенитными автоматами американского флота следует отметить, что противник Японии имел более эффективные зенитные средства ближнего действия, представленные 20-мм автоматами «Эрликон» и 40-мм «Бофорс». Первые превосходили японские орудия по скорострельности, вторые имели заметно большую дальность стрельбы и почти вчетверо более тяжёлый снаряд. Наличие весьма совершенных систем управления огнём для «Бофорсов» закрепляло их превосходство. Универсальный калибр японского флота сочетал в себе не достоинства двух американских, а их недостатки.
Примечания
- ↑ https://www.en.wikipedia.org
- ↑ https://ru.wikipedia.org
- ↑ https://ru.wikipedia.org
- ↑ https://ru.wikipedia.org
- ↑ https://ru.wikipedia.org
- ↑ https://ru.wikipedia.org
См.также
Использованная литература и источники
- navycollection.narod.ru
- ru.wikipedia.org
- en.wikipedia.org
- «Самураи» японского флота. Эсминцы типов «Мацу» и «Татибана» Авторы: Евгений Пинак
Галерея изображений
25-мм автоматические зенитные артустановки: одноствольная и трехствольная (внизу)
Трехствольный 25-мм автомат на крейсере "Оёдо". Верхняя часть щита автомата по непонятной причине срезана.
25-мм зенитная пушка Тип 96 в армии Папуа-Новой Гвинеи; 1995-й год.
25-мм орудие тип 96 на затонувшей грузовой подводной лодке I-52.
Механический прицел одноствольного орудия Тип 96
Спаренная 25-мм установка Тип 96 на сухопутной позиции
Одноорудийная установка Тип 96 в музее
