IJN Hatsuse (1899)
IJN Hatsuse
Япония
| 10 января 1898 г Заложен |
| 27 июня 1899 г Спущен на воду |
| 18 января 1901 г Введен в строй |
| 15 мая 1904 г Гибель |
| 14312 / 15525 т. Водоизмещение (стандартное/полное) |
| 134,0 / 23,3 / 8,3 м. Размерения (длина/ширина/осадка) |
| 833 чел. Общая численность |
| 59 чел. Офицеры |
| 127-229 / мм. Пояс/борт |
| 63-102 мм. Палуба |
| 152-356 / 152-356 мм. Траверз (носовой/кормовой) |
| 203-356 мм. Барбеты |
| 254 / 203 / 203 / 203 мм. Башни ГК (лоб/бок/тыл/крыша) |
| 356 мм. Боевая рубка |
Главный калибр
- 4 (2×2) — 305-мм 12″/40 EOC Pattern G.
Вспомогательная артиллерия
- 14 — 152-мм 6″/40 QF EOC.
Противоминный калибр
- 20 — 76-мм 3″/40 EOC Pattern N;
- 6 — 47-мм/40 3-pdr Hotchkiss;
- 8 — 47-мм/33 2,5-pdr Hotchkiss.
Торпедное вооружение
- 4 — 457-мм торпедных аппарата.
Содержание
История создания
Предпосылки к созданию
После победы в японо-китайской войне 1895 года Япония под давлением России была вынуждена отказаться от части приобретений, включая Порт-Артур. Для того, чтобы противостоять России, Японии был нужен гораздо более мощный флот, и начиная с 1895 года Япония начала активное строительство новых броненосцев. Своей судостроительной промышленности необходимого уровня у японцев не было, и корабли строились в Великобритании, которая поддерживала Японию в борьбе на Дальнем Востоке.
В 1893 году Япония заказала первые два броненосца нового поколения — корабли типа Fuji. В 1895 году была принята новая программа — «Настойчивость и решимость», предполагавшая строительство четырех мощнейших броненосцев, на тот момент входивших в число самых мощных в мире. Первые два корабля этой программы относились к типу Shikishima, второй из них — IJN Hatsuse был заказан в 1897 году у компании Armstrong Whitworth & Co Ltd.
Проектирование и постройка
В условиях стремительного развития военно-морского флота в этот период корабли очень быстро устаревали, и японское морское министерство решило заказать корабли, которые сохраняли бы боевую ценность на протяжении 5-10 лет после вступления в строй. Для этого новые корабли должны были существенно превосходить предшественников (броненосцы типа Fuji с водоизмещением около 12500 тонн), а это было возможно только при условии увеличения водоизмещения. Поэтому новое поколение броненосцев имело водоизмещение около 15000 тонн.
Проект IJN Hatsuse фактически являлся модернизированным проектом головного корабля — IJN Shikishima, доработанным проектировщиком компании Armstrong Whitworth & Co Ф.Уаттсом. Броненосец был заложен 10 января 1898 года на верфи в Эльсвике, сошел на воду 27 июня 1899 года и вступил в строй 18 января 1901 года.
Описание конструкции
Отличия от головного корабля серии
Основным отличием броненосца IJN Hatsuse от головного корабля своего типа — IJN Shikishima была конструкция подводной части корпуса в корме — на IJN Hatsuse была использована более прогрессивная схема со срезанным дейдвудом и балансирным рулем. Это осложняло докование корабля, зато в результате он стал гораздо более маневренным.
Еще одним отличием IJN Hatsuse стало отсутствие надводного торпедного аппарата, вмонтированного в форштевень.
Корпус
Корпус броненосца IJN Hatsuse был гладкопалубным, с незначительным развалом носовых шпангоутов и заметным завалом бортов в середине корабля и в корме. На протяжении большей части корабля было организовано двойное дно, переходящее в двойной борт, поднимавшийся до броневой палубы.
Корабль был оснащен кованым стальным тараном. Для уменьшения размаха качки в подводной части были смонтированы боковые кили.
Бронирование
Схема бронирования броненосца IJN Hatsuse была разработана английским инженером Дж. Мэкроу специально для японских кораблей, хотя затем англичане использовали ее для своих броненосцев в следующих проектах. На корабле применялась новая цементированная гарвеевская броня, которая при вдвое меньшей толщине по сравнению с сталежелезной броней обеспечивала сравнимый уровень защиты.
Броневой пояс имел толщину 229 мм на верхней кромке, 127 мм — на нижней и высоту 2,44 м, из которых 1,1 м располагались над ватерлинией. За пределами цитадели, в оконечностях толщина пояса сокращалась до 102 мм. Над главным поясом шел 152-мм верхний. С носа и кормы цитадель замыкалась бронированными траверзами, обтекавшими барбеты башен главного калибра и имевшими толщину от 305 до 356 мм в верхней части, и 152 мм — на уровне нижней палубы. Выступавшая над траверзами часть барбетов также имела толщину 356 мм. Башни также были хорошо защищены — 254-мм броней в лобовой части, 203-мм — с бортов и на крыше. 152-мм орудия располагались в индивидуальных бронированных казематах, имевших защиту толщиной 152 мм с внешней стороны и 51 мм — с внутренней.
Горизонтальная защита была организована в виде двух броневых палуб — главной толщиной 63 мм в горизонтальной части и 102 мм на скосах, и второй броневой палубой толщиной 25 мм. Главная броневая палуба опиралась на главный бронепояс, вторая — на верхний пояс.
Главная боевая рубка была защищена 356-мм бронеплитами, кормовая запасная — 76-мм. Общий вес брони корабля составлял около 32 % от нормального водоизмещения. В целом броня корабля обеспечивала эффективную защиту от огня артиллерии противника на всех возможных дистанциях боя.
Энергетическая установка и ходовые качества
Энергетическая установка броненосца IJN Hatsuse была оснащена двумя вертикальными трехцилиндровыми паровыми машинами тройного расширения производства Armstrong-Mitchell[2]. Пар для машины поставляли 25 водотрубных котлов Бельвиля.
IJN Hatsuse был самым быстрым кораблем из всех шести броненосцев, построенных англичанами для Японии в 1895-1902 гг. На испытаниях в декабре 1900 года его машины развили мощность 16117 л.с., что позволило кораблю достичь скорости 19,11 узлов.
Мореходность броненосца оставляла желать лучшего — при сильном волнении корабль зарывался носом в волну, что приводило к снижению скорости и затрудняло ведение прицельной стрельбы. Зато в плане маневренности он заметно превосходил большинство японских броненосцев, включая однотипный IJN Shikishima благодаря усовершенствованной подводной части корпуса и применению балансирного руля.
Вооружение
Главный калибр

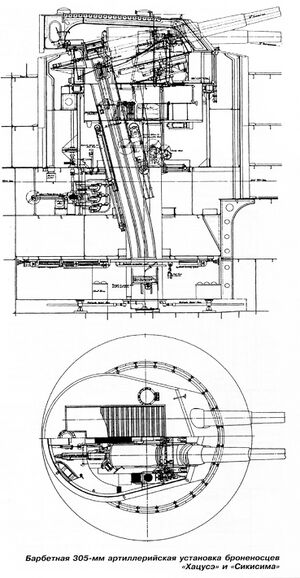

Главный калибр броненосца IJN Hatsuse был представлен 305-мм (12-дюймовыми) орудиями производства компании Elswick Ordnance Company с длиной ствола 40 калибров, установленными в двух двухорудийных башнях в носовой и кормовой частях корабля. Орудия стреляли 386-кг снарядами, максимальная дальность составляла около 13,7 км. На расстоянии в 2 км эти снаряды пробивали около 300 мм крупповской брони, на расстоянии в 6 км — около 200 мм. Точность стрельбы была высокой — с расстояния в 4,5 км снаряды попадали в прямоугольник размером 3,7×1,9 м.
Заряжание орудий выполнялось при фиксированном угле возвышения орудий в 13,5°. Практическая скорострельность достигала 0,7 выстрелов в минуту на ствол.
Вспомогательная артиллерия

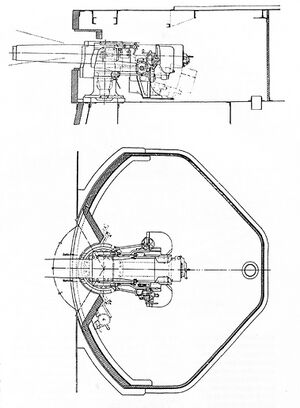

Средний калибр броненосца IJN Hatsuse был представлен четырнадцатью 152-мм орудиями производства компании Elswick Ordnance Company с длиной ствола 40 калибров, смонтированных в казематах по бортам корабля. Эти орудия стреляли 45-кг снарядами на расстояние до 9 км. Практическая скорострельность составляла порядка 5-7 выстрелов в минуту.

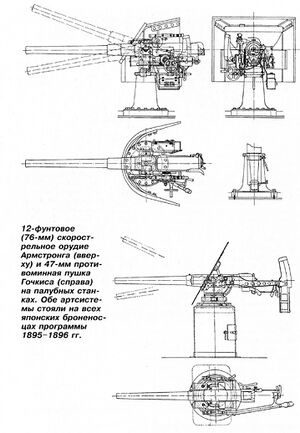

Противоминная артиллерия включала в себя двадцать 76-мм скорострельных пушек Elswick Ordnance Company и четырнадцать 47-мм орудий Hotchkiss двух разных моделей. 76-мм орудия были установлены на главной палубе, спардеке и надстройках, 47-мм — на спардеке (длинноствольный вариант) и на боевых марсах (короткоствольный вариант).
Минно-торпедное вооружение
IJN Hatsuse был вооружен четырьмя траверзными подводными аппаратами калибра 457 мм, использовавшими торпеды Уайтхеда типа 32. Эти торпеды имели вес около 540 кг и могли пройти расстояние 1 км на скорости 28 узлов, или 3 км при скорости 15 узлов.
История службы
Начало службы
В феврале 1901 года, сразу после вступления в строй, броненосец IJN Hatsuse принял участие в церемониях, посвященных похоронам королевы Виктории, где представлял империю Мейдзи.
Весь 1903 год японский флот провел в интенсивной боевой подготовке к войне с Россией. Броненосец IJN Hatsuse под командованием капитана 1-го ранга Накао Юи вместе с остальными пятью новыми броненосцами вошел в состав 1-го боевого отряда Первой эскадры. На корабле держал свой флаг младший флагман отряда - контр-адмирал Насиба Токиоки.
Русско-японская война
6 февраля 1904 года японский Объединенный флот получил императорский указ о начале войны против России и вышел в море. В ночь с 8 на 9 февраля японские миноносцы провели ночную атаку на Порт-Артур, а утром 9 февраля японская броненосная эскадра атаковала русский флот, находившийся на внешнем рейде Порт-Артура. В 11:07 флагман японской эскадры IJN Mikasa с расстояния 46,5 кабельтовых открыл огонь по русским броненосцам, те начали отвечать, один за другим снимаясь с якоря. В 11:30 японские корабли оказались в зоне действия русских береговых батарей и попали под перекрестный обстрел, получая попадания одно за другим. В 11:45 командующий японской эскадрой адмирал Того приказал развернуть корабли на обратный курс, и вскоре корабли оказались вне дистанции досягаемости снарядов противника.
В этом бою замыкавший строй своего отряда броненосец IJN Hatsuse получил три попадания. 305-мм снаряд пробил две адмиральские каюты и разорвался при ударе о кормовой броневой траверз, не пробив его. Взрыв дал множество осколков, как от самого снаряда, так и от разрушенных переборок. Три человека погибли и тринадцать были ранены. 120-мм снаряд попал в носовую часть спардека с правого борта, по дороге разрушив грузовую стрелу фок-мачты. Осколками ранило находившихся на носовом мостике двух офицеров и трех матросов. Кроме того, в первой дымовой трубе и вентиляторных раструбах образовались множественные пробоины. Третий снаряд, имевший калибр 75 мм, не взорвался и особых разрушений не причинил.
После ремонта броненосец вернулся в строй и с 5 апреля по середину мая участвовал в обеспечении высадки японских сухопутных войск на материк.
Гибель
15 мая 1904 года 2-я бригада кораблей японского флота, возглавляемая броненосцем IJN Hatsuse, вышла с базы Эллиот к Порт-Артуру для поддержания блокады крепости. В 9:55 на расстоянии около 11 миль от Порт-Артура под кормой IJN Hatsuse раздался взрыв мины, в результате которого было затоплено рулевое отделение корабля и поврежден один из винтов. Командующий японским отрядом контр-адмирал Насиба приказал изменить курс, но при выполнении поворота на мине подорвался второй японский броненосец - IJN Yashima.
К поврежденному IJN Hatsuse подошел крейсер IJN Kasagi для оказания помощи и буксировки. Броненосец сносило течением, и в 11:33 под его корпусом произошел второй взрыв, который вызвал детонацию кормовых погребов боезапаса. Над кораблем взвилось облако дыма, третья дымовая труба и грот-мачта рухнули за борт, и в течение одной минуты броненосец затонул кормой вперед.
Японцы подобрали из воды контр-адмирала Насибу и капитана корабля Накао, 31 офицера и унтер-офицера, а также 317 матросов. Погибли старший офицер корабля капитан 2-го ранга Аримото, 35 офицеров и унтер-офицеров, а также 457 матросов.
Причиной гибели броненосца IJN Hatsuse стало минное заграждение, выставленное предыдущей ночью минным заградителем Амур.
См. также
- Русско-японская война
- Броненосец IJN Mikasa
- Броненосец IJN Shikishima
- Минный заградитель Амур
Примечания
Литература
- Балакин С.А. Триумфаторы Цусимы. Броненосцы японского флота. — М: Яуза, ЭКСМО, 2013. — 160 с. — ISBN 978-5-699-62101-9
- Белов А.А. Броненосцы Японии. Часть 1.. — СпБ: АНО "Истфлот", 2021. — 92 с. — ISBN 978-5-98830-57-8
Галерея изображений

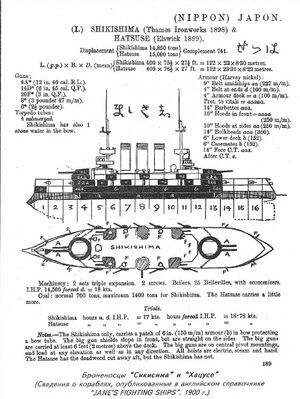

Схема IJN Hatsuse
IJN Hatsuse через три месяца после закладки киля
IJN Hatsuse во время строительства

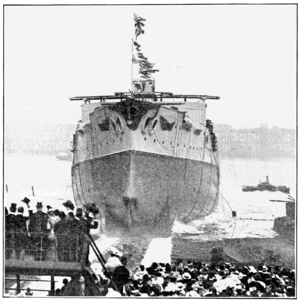

IJN Hatsuse перед спуском на воду
