Общие сведения
Cheshire — вариант проекта британского тяжёлого крейсера периода Второй мировой войны с вооружением из 234-мм орудий главного калибра. В реальности этот корабль существовал только на бумаге, а в игре его прообразом стал крейсер Albemarle.
История создания
Предшественники
Класс тяжелых крейсеров в Великобритании возник во время Первой мировой войны для борьбы с океанскими рейдерами, поэтому при проектировании главный упор делался на усилении вооружения и повышении дальности плавания.
Первым стал тип Hawkins, который, в отличие от легких крейсеров, имел 190-мм орудия главного калибра. В период с 1916 до 1925 года было построено четыре корабля.
В дальнейшем появилось несколько типов тяжелых крейсеров, на проектирование которых оказал влияние Вашингтонский договор 1922 года – стандартное водоизмещение не более 10000 т, орудия главного калибра не более 203 мм.
Прежде всего, это корабли типа County нескольких подтипов. Последним «вашингтонскими» были крейсеры типа York, которые отличались от предыдущих кораблей уменьшением главного калибра на одну башню.
Было разработано несколько проектов (включая крейсера типа Surrey), но ни один из них не был воплощен в металле.
Предпосылки к созданию
Во второй половине 30-х годов ХХ-го века стали распространяться слухи о постройке Японией крейсеров водоизмещением в 20000 т с 12 305-мм орудиями главного калибра[1] (так называемые "большие крейсера" или "супер крейсера").
Была информация, что подобные корабли будет строить и Германия.
Проектирование
При создании Cheshire разработчики «Мира кораблей» руководствовались логикой возможного дальнейшего развития класса Albemarle в 40-х годах. Начавшаяся война аннулировала все прежние ограничения морских вооружений, что дало больше свободы британским конструкторам и позволило бы построить большой и мощный тяжёлый крейсер. На Cheshire установлены 234-мм орудия главного калибра 9.2"/51 Mark XII , хорошо зарекомендовавшие себя на британских мониторах типа Gorgon в Первую мировую войну.
Описание конструкции
Корпус
Корпус крейсера - гладкопалубный, хотя имелись два побортных выреза для размещения торпедных аппаратов.
Форштевень прямой, корма транцевого типа.
На главной палубе корпуса размещаются:
- башни №1 и №3 с орудиями главного калибра;
- шесть башен с орудиями вспомогательного калибра;
- на барбетах:
- башня №2 с орудиями главного калибра;
- две башни с орудиями вспомогательного калибра.
- в кормовой части:
- четыре установки 20-мм орудий Oerlikon.
Стандартное водоизмещение 17 450 т.
Надстройка
Носовая надстройка Cheshire многоярусная.
На верхних ярусах расположены:
- командно-дальномерный пост;
- ходовая рубка;
- платформы установок зенитной артиллерии 40-мм орудий Bofors и 20-мм орудий Oerlikon.
Ещё две спаренная зенитная установка 40-мм орудий Bofors смонтированы на башнях №2 и №3 с орудиями главного калибра.
Бронирование
Бронепояс имел толщину 152 мм.
Палуба располагала броней в 30÷102 мм.
Толщина траверзов составляла:
- носовой — 76÷152 мм;
- кормовой — 76÷152 мм.
Барбеты имели броню 152 мм.
Башни орудий главного калибра были защищены следующим образом:
- лоб — 178 мм;
- бок — 102 мм;
- тыл — 152 мм;
- крыша — 76÷102 мм.
Боевая рубка имела броню толщиной 152 мм и крышу толщиной 76 мм.
Энергетическая установка и ходовые качества
Главная энергетическая установка имела мощность 110000 л.с.
Корабль имел:
- две дымовые трубы;
- четыре гребных вала и винта;
- один руль.
Максимальная скорость крейсера - 34 узла.
Вспомогательное оборудование
Вооружение
.jpg)
Главный калибр
Основная статья: 234-мм орудие 9.2"/51 Mark XII
Корабельная артиллерия главного калибра Cheshire состоит из шести 234-мм орудий 9.2"/51 Mark XII в трёх двухорудийных установках МК XII.
| Характеристики 234-мм орудий 9.2"/51 Mark XII | Значение |
|---|---|
| Масса | 31,25 т |
| Длина орудия | 12,328 м |
| Длина ствола | 51 калибр |
| Объём зарядной каморы | 140,8 дм3 |
| Типы снарядов | HE, AP |
| Масса снаряда | 172,4 кг |
| Начальная скорость снаряда | 896 м/с |
| Скорострельность | 2 выстрела/мин |
| Дальность стрельбы при угле возвышения в 40° | 27,43 км |
| Боекомплект на одно орудие | 130 снарядов |
Характеристики башни МК XII:
- масса — 194,2 т;
- углы вертикальной наводки — от -5° вниз до 40° вверх;
- сектор горизонтальной наводки — +150 / -150°.
Универсальная артиллерия
Основная статья: 114-мм орудие 4.5"/45 QF Mark 6
На Cheshire располагалось восемь башен универсальной артиллерии Mark VI с двумя 114-мм орудиями 4.5"/45 QF Mark 6 в каждой.
| Характеристики 114-мм орудий 4.5"/45 QF Mark 6 | Значение |
|---|---|
| Масса | 2,859 т |
| Длина орудия | 6,128 м |
| Длина ствола | 45 калибров |
| Объём зарядной каморы | 9,83 дм3 |
| Типы снарядов | HE, SAP |
| Масса снаряда | 25 кг |
| Начальная скорость снаряда | 746 м/с |
| Боевая скорострельность | 12-14 выстрелов/мин |
| Дальность стрельбы при угле возвышения в 45° | 18,97 км |
| Высота стрельбы при угле вертикальной наводки 80° | 12,5 км |
| Бронепробиваемость SAP на дальности до 9,6 км | 76 мм |
| Живучесть ствола | 650 выстрелов |
Характеристики башни Mark VI:
- масса — 44,706 т;
- углы вертикальной наводки — от -15° вниз до 80° вверх;
- скорость вертикальной наводки — 25°/с;
- сектор горизонтальной наводки — +150 / -150°;
- скорость горизонтальной наводки — 25°/с.
Зенитная артиллерия
Основные статьи: 40-мм орудие Bofors и 20-мм орудие Oerlikon
Зенитная артиллерия Cheshire состоит из 10 спаренных установок STAAG 40-мм орудий Bofors и 20 спаренных установок Mk Vm 20-мм орудий Oerlikon.
| Характеристики зенитной артиллерии Cheshire | ||
|---|---|---|
| Параметры | 40-мм орудия Bofors | 20-мм орудия Oerlikon |
| Длина орудия | 2,25 м | 2,21 м |
| Длина ствола | 56 калибров | 70 калибров |
| Принцип заряжания | кассетный (по 4 выстрела) | магазинный или ленточный |
| Объём зарядной каморы | 0,47 дм3 | 34,855 см3 |
| Типы снарядов | HE, SAP, AP | HE, HE-I, SAP |
| Масса снаряда | 0,894 кг | 0,123 кг |
| Начальная скорость снаряда | 853-881 м/с | 835-844 м/с |
| Темп стрельбы | 120-160 выстрелов/мин | 450 выстрелов/мин |
| Боевая скорострельность | 80-90 выстрелов/мин | 250-320 выстрелов/мин |
| Максимальная дальность стрельбы при угле возвышения орудия в 45° | 9,83 км | 4,389 км |
| Максимальная высота стрельбы | 7,160 км | 3,048 км |
Минно-торпедное вооружение
Основная статья: Торпеды Великобритании
Минно-торпедное вооружение Cheshire представлено двумя четырёхтрубных 533-мм торпедных аппарата QR Mk II.
Этот корабль в искусстве
Этот корабль представлен в игре «Мир кораблей» в виде одноименного премиумного крейсера Великобритании VIII уровня.
См. также
- ВМС Великобритании
- Крейсер
- 234-мм орудие 9.2"/51 Mark XII
- 114-мм орудие4.5"/45 QF Mark V
- 40-мм орудие Bofors
- 20-мм орудие Oerlikon
- Торпеды Великобритании
- Радары Великобритании
Примечания
- ↑ Работы по проектированию подобного корабля велись — сверхтяжелому крейсеру проекта B-65.
Литература и источники информации
Литература
- Norman Friedman British Cruisers. Two World Wars and After. — Барнсли, Йоркшир, Великобритания: Seaforth Publishing, 2010. — 432 с. — ISBN 978-1-84832-078-9
- Alan Raven, John Roberts British Cruisers of World War Two. — Лондон, Великобритания; Мельбурн, Австралия: Arms and Armour Press, Lionel Leventhal Limited, 1980. — 444 с. — ISBN 0-85368-304-2
Ссылки
Галерея изображений
-

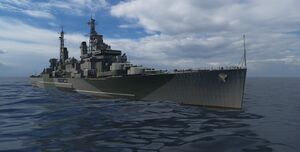

Cheshire в игре «Мир кораблей» -
