57-мм зенитное орудие ЗИФ-31
«ЗИФ-31»
| Состояло на вооружении |  |
| Годы эксплуатации | принята на вооружение Приказом ГК ВМС от 28 февраля 1955 гг. |
| Было установлено на | Морской тральщик проекта 264А «Тимофей Ульянцев» |
Предыстория разработки орудия
Создание, отработка и успешные испытания опытного образца СМ-24-ЗИФ позволили ЦКБ-7 приступить к проектированию и отработке двухорудийной 57-мм палубной артустановки, предназначенной для вооружения малых кораблей и мобилизационных судов.
Проектирование
Артустановка проектировалась в двух вариантах:
- ЗИФ-31 — для кораблей, имеющих ПУС-М3А (приборы управления стрельбой малокалиберной зенитной артиллерии)
- ЗИФ-31Б — для кораблей, не имеющих ПУС.
По конструкции эти установки были практически одинаковыми, но ЗИФ-31Б не имела дистанционного управления.
Качающаяся часть ЗИФ-31 заимствована у СМ-24-ЗИФ с некоторыми изменениями и состоит из двух автоматов, установленных в одной люльке с общим для обоих автоматов спуском.
Ствол моноблок. Крутизна нарезов постоянная. Число нарезов 16 вместо 24 у СМ-24-ЗИФ. Затвор вертикальный клиновой. Досылатель пружинного типа с ускорительным механизмом перемещения каретки. Он взводиться от копира, закреплённого на люльке. Люлька имеет один сектор вертикального наведения. Тормоз отката гидравлический, накатник пружинный.
Охлаждение стволов в перерывах между стрельбой — забортной водой через канал ствола в течении 1-1,5 мин.
Производство и испытания
При создании установки ЗИФ-31 полностью применена качающаяся часть установки СМ-24-ЗИФ1 с небольшими изменениями. Работа производилась под руководством В. Ф. Лендера.
Первый опытный образец ЗИФ-31 был изготовлен в 1953 году, и к 30 ноября 1954 года прошел заводские и государственные полигонные испытания в объёме около 3000 выстрелов.
Испытания ЗИФ-31Б
В 1954 году заводом №7 сделан опытный образец установки ЗИФ-31Б №102. После контрольных полигонных испытаний в объеме около 600 выстрелов образец ЗИФ-31Б № 102 был направлен на корабельные испытания. Государственные корабельные испытания ЗИФ-31Б проводились в два этапа: с 30 ноября по 31 декабря 1954 года и с 28 марта по 15 апреля 1955 года. Корабельные испытания совмещались с государственными испытаниями головного корабля проекта 561 водоналивного транспорта «Водолей № 8». Опытный образец был размещен в носовой части «Водолея» на 17-18-м шпангоуте. Ток переменный 220 В. Для охлаждения стволам придавался угол вертикальной наводки в +15°, а установка разворачивалась за борт. Цикл охлаждения водой — 1 мин. 36 сек, из них самоохлаждение — 1 минута.
Результаты испытаний
| Данные | Технических условий | Корабельных испытаний |
|---|---|---|
| Угол ВН, град: | ||
| с гидроприводом | ... | -5°03′; +84°40′ |
| вручную | ... | -5°23′; +84°52′ |
| Угол ГН, град: | ||
| с гидроприводом и вручную | ±160 | +159; -160 |
| Скорость ВН, град/с | 25 | 25,3 |
| Скорость ГН, град/с | 30 | 31 |
Практическая скорострельность при очереди в 45 выстрелов:
| Данные | Технических условий | Корабельных испытаний |
|---|---|---|
| левого автомата, выстр./мин | 75 | 75 |
| правого автомата, выстр./мин | 53 | 53 |
| время загрузки стеллажей (по 51 выстрел
на автомат) двумя подносчиками из кранцев |
... | 2 мин 10 с |
- Использование ЗИФ-31Б на корабле пр.561 возможно при состоянии моря до 5 баллов.
- При стрельбе ночью сильное пламя.
- Принятый в 1957 году осколочно-трассирующий снаряд имеет время самоликвидации 13-17 с, что недостаточно, должно быть 20-22 с, чтобы обеспечить дальность стрельбы по воздушным целям до 7500-8000 м. Для стрельбы по морским целям надо ускорить разработку фугасного снаряда.
История эксплуатации
От 28 февраля 1955 года установка ЗИФ-31 была принята на вооружение Приказом главкома ВМС №0068. Применялась на кораблях пр. 56. Боевой расчёт состоял из 6 человек (без подносчиков патронов):
- командир
- установщик дистанции
- 2 наводчика
- 2 заряжающих
На начало 1991 года в ВМФ имелось 265 установок ЗИФ-31Б. Производство ЗИФ-31 продолжалось и в 60-х годах.
Боеприпасы
Боеприпасы установки ЗИФ-31 унифицированы с боеприпасами полевой зенитной артиллерийской установки С-60 и корабельных установок ЗИФ-71, ЗИФ-75, АК-725.
Модификации
На вооружении ВМФ состояли установки: ЗИФ-31, ЗИФ-31С, ЗИФ-31Б и ЗИФ-31БС. которые в основном различались наличием дистанционного управления и двигателями приводов вертикального и горизонтального наведения.
Двигатели ЗИФ-31 и ЗИФ-31Б работали на переменном трёхфазном токе 220 и 380 В, а установки ЗИФ-31С и ЗИФ-31БС - на постоянном токе 220 В.
Установки ЗИФ-31 и ЗИФ-31С имели дистанционное управление от ПУС «Фут-Б», а ЗИФ-31Б и ЗИФ-31БС не имели дистанционного управления и вели огонь только по прицелу АМЗ-57-2.
Электродвигатели установок ЗИФ-31 и ЗИФ-31Б
Электродвигатель привода вертикального наведения типа МАП-22-4 мощностью 3,2 кВт при 1470 об/мин, напряжение 380/220 В.
Электродвигатель привода горизонтального наведения типа МАП-31-4 мощностью 5,0 кВт при 1465 об/мин, напряжение 380/220 В.
Оба двигателя синхронные трёхфазного тока с короткозамкнутым ротором.
Электродвигатели установок ЗИФ-31С и ЗИФ-31БС
Электродвигатель привода вертикального наведения типа МПМ-12 мощностью 3,2 кВт при 1300 об/мин, напряжение 220 В.
Электродвигатель привода горизонтального наведения типа КПДМ-2Ш мощностью 5,2 кВт при 1460 об/мин, напряжение 220 В.
Тактико-технические характеристики
| Данные ствола с затвором | Значения |
|---|---|
| Калибр, мм | 57 |
| Длинна канала, мм/клб | 4275 (75) |
| Длина нарезной части, мм | 3998 |
| Число нарезов | 16 |
| Вес ствола без затвора и казённика, кг | 336 |
| Данные установок | ЗИФ-31 и ЗИФ-31Б | ЗИФ-31С и ЗИФ-31БС |
|---|---|---|
| Угол ВН, град | -10;+85 | -10;+85 |
| Угол ГН, град | ±200 | ±200 |
| Скорость ВН, град/с: | ||
| от электродвигателя | 25 | 22 |
| вручную | 5,4 | 5,4 |
| Скорость ГН, град/с: | ||
| от электродвигателя | 30 | 27,5 |
| вручную | 5,4 | 5,4 |
| Диаметр шаров верхнего и нижнего ряда, мм | 38,1 | 38,1 |
| Число шаров: | ||
| верхнего ряда | 90 | 90 |
| нижнего ряда | 84 | 84 |
| Длина отката, мм: | ||
| минимальная, обеспечивающая взводимость автомата | 235 | 235 |
| максимальная | 318 | 318 |
| Высота линии огня, мм | 1900 | 1900 |
| Диаметр по центрам крепления болтов
зубчатого обода к корабельному основанию, мм |
1600 | 1600 |
| Число болтов | 20 | 20 |
| Радиус обметания, мм: | ||
| по стволам | 4100 | 4100 |
| по качающейся части | 4100 | 4100 |
| Бронирование, мм: | ||
| лоб | 8 | 8 |
| бок | 6 | 6 |
Использованная литература и источники
Список литературы
- Широкорад А. Б. Оружие отечественного флота. 1954-2000 / Под общ. ред. А. Е. Тараса. — Мн.:Харвест; М.: ООО «Издательство АСТ», 2001. — 656 с., 12л. ил. — (Профессионал). ISBN 985-13-0183-3.
- Невский БАСТИОН. Военно-технический сборник, выпуск №6. 50 лет КБ «Арсенал» имени М. В. Фрунзе. ISBN 5-93414-007-8
Ссылки
- 57-мм палубная спаренная зенитная артустановка ЗИФ-31 на сайте Черноморского флота России
- 57-мм палубная спаренная установка ЗИФ-31
- Russia / USSR 57 mm/78.7 (2.24") SM-24-ZIF 57 mm/78.7 (2.24") ZIF-31
- Морской тральщик проекта 264А «Тимофей Ульянцев»
Галерея изображений
-
Кормовая АУ ЗИФ-31Б морского тральщика «Тимофей Ульянцев», Персидский залив, 1974 год -
57-мм палубная спаренная зенитная артустановка ЗИФ-31на БДК «Саратов» (фото А.Бричевский, 30 июля 2006 г.) -
ЗИФ-31 - палубная спаренная 57-мм зенитная артустановка на БДК «Саратов» (фото А.Бричевский, 15 мая 2007 г.) -
57-мм двухорудийная автоматическая артиллерийская установка ЗИФ-31. Технический музей Тольятти -
Шлиссельбург, музей под открытым небом «Эхо великих сражений». Двухствольная зенитная установка ЗиФ-31 калибра 57 мм. -

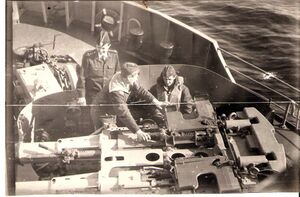

Система дистанционного управления Д10-31-ЗИФ -

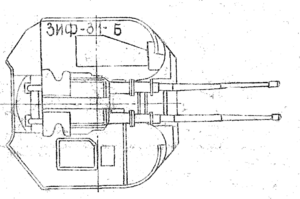

Схема ЗИФ-31Б -

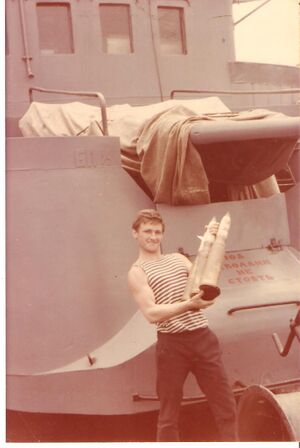

Боезапас установок : С-60, ЗИФ-31(всех модификаций), а так-же установки с ПЛ пр.613,это СМ-24ЗИФ-1. -
Боезапас установок : С-60, ЗИФ-31(всех модификаций), а так-же установки с ПЛ пр.613,это СМ-24ЗИФ-1. -
57-мм зенитное орудие ЗИФ-31 -
57-мм зенитное орудие ЗИФ-31
