127-мм орудие DoppelFlak — гипотетическая модификация немецкого 127-мм/61 орудия KM 40 с укороченной до 54 калибров длиной ствола. Предполагалось к установке на крейсера ПВО, возможно, разрабатываемые в конце Второй Мировой войны.
История создания

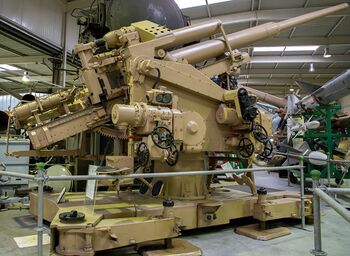

Зенитное орудие 12,7-cm Flak 40/1 в военном музее в Кобленце, Германия.
127-мм зенитное орудие с длиной ствола в 61 калибр было разработано по заказу Вермахта концерном «Rheinmetall-Borsig AG»[1] и было принято на вооружение в 1940 году под обозначением 12,7-cm Flak 40[2]. Вариант для Кригсмарине предполагалось принять под обозначением 12,7-cm KM 40[3]. Морской вариант конструктивно отличался лишь более тщательной герметизацией электропроводки и приводов механизмов.
Одним из немногочисленных недостатков, была несколько усложненная конструкция. Для понижения оси ствола, цапфы были сдвинуты к казенной части. Для уравновешивания орудия была использована пружинная система. В случае спаренных морских установок усложнение и лишний вес становились критичным...
Конструкция
Кормовая группа 127-мм установок крейсера Hertha.
Одним из путей облегчения и упрощения конструкции было снижение длины ствола до 54 калибров, что позволило бы отказаться от поддерживающей системы. Изначально разрабатываемая спаренная конструкция позволяла отказаться от дублирования некоторых систем.
127-мм/54 орудие Doppelflak L/54 полуавтоматическое, с лейнированным стволом, горизонтальным скользящим затвором, использующим унитарные боеприпасы. Выстрел производился электромагнитным способом, который на случай неисправности дублировался механической системой. Орудие имело гидроцилиндр тормоза отката и пневматический накатник. Досылание унитарного выстрела осуществлялось досылателем с электроприводом.
127-мм/54 орудие Doppelflak L/54, как и прототипы Flaк 40/KM 40, имело фактический калибр 128 мм, общую длину (с затвором) - 6940 мм (54,21 калибра), вес - 4500 кг, объем зарядной каморы - 14,37 литра. Живучесть ствола - около 1500-2000 выстрелов. Цикл стрельбы механизмов орудия - 3 секунд, что дает теоретическую скорострельность в 20 выстрелов на ствол в минуту.
127-мм/54 орудие Doppelflak L/54 использовало боеприпасы от Flaк 40/KM 40, имевшие унитарную конструкцию и состоящих из снаряда, опрессованного латунной или стальной[7] гильзой с пороховым зарядом.
Снаряды

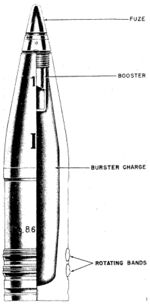

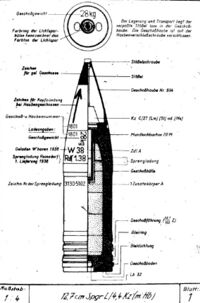

При принятии на вооружение в 1941 году, к 127-мм/61 орудию Flaк 40 имелся один тип боевого снаряда: 12,7 cm Spgr. L/4,5 Kz - фугасный снаряд (Sprenggranate), фактически зенитный, c головным дистанционным взрывателем. Позже, для морской 127-мм пушки KM 40 был разработан 12,7 cm Spgr. L/4,5 Kz (mHb) - фугасный снаряд c головным взрывателем и баллистическим обтекателем. Фугасные снаряды всех типов имели желтый цвет.
Имеющиеся в номенклатуре боеприпасов 128-см/61 орудия Flak 40 бронебойные противотанковые снаряды 12,7-cm PzGr.43 в боекомплект морского орудия KM 40 не входили.
Зенитный снаряд 12,7 cm Spgr. L/4,5 Kz первоначально содержал около 3,7 кг аматола 40/60[8] К концу войны зенитные снаряды стали снаряжаться «триаленом» (TGA) различных составов - не менее половины тринитротолуола[9] с добавкой 10%-25% гексогена[10] и 10%-40% алюминиевого мелкодисперсного порошка.
В качестве взрывчатого вещества фугасного снаряда 12,7 cm Spgr. L/4,5 Kz (mHb) первоначально использовался тол марок Fp 1 или Fp 5, означавших процентный состав флегматизаторов. К концу войны фугасные снаряды стали также снаряжаться «триаленом».
На снаряде белой или черной краской наносились вес и обозначение снаряда, место и дата выпуска, место и дата снаряжения взрывчатым веществом, марка взрывчатого вещества. Часть надписей маркировки могла отсутствовать.
Заряды
Конструкция гильзы с пороховым зарядом 127-мм/45 орудия SK C/34.
Для достижения максимально возможной скорострельности немцы использовали в своих артсистемах клиновой затвор, а в 127-мм/61 и 127-мм/54 орудиях еще и досылатель с электроприводом. Пороховой заряд заключен в латунную гильзу весом 11,3 кг. Общая длина унитарного боеприпаса составляла 1487,7 мм.
Для стрельбы использовался заряд пороха весом 10,1 кг, он сообщал снаряду скорость 875 м/с (при собственной температуре заряда 15°). Для обеспечения устойчивого воспламенения заряд оснащался инициирующей шашкой из черного пороха типа С/12.
В качестве метательного вещества в боеприпасах 127-мм/61 орудий Flaк 40/KM 40 использовался порох марки RP C/38[11][12]. Данный состав, выпускавшийся в виде трубок, отличался высокой устойчивостью к разложению, а также обладал относительно невысокой температурой и скоростью горения, что повышало живучесть стволов и снижало взрывоопасность.
Носовая группа 127-мм установок крейсера Vineta.Кормовая группа 127-мм установок крейсера Vineta.
Боекомплект
Вооруженные аналогичным калибром крейсера ПВО типа AtlantaВМС США и типа DidoВМС Великобритании имели боекомплект 450 и 360 выстрелов на ствол соответственно. Вероятно, размер боекомплекта 127-мм/54 орудий Doppelflak L/54 составлял бы 450-500 выстрелов на ствол.
Установки
Башня со спаренными 127-мм/54 орудиями Doppelflak L/54 имела отличающуюся конструкцию от установки со 127-мм/61 орудиями KM 40[13]. Орудия в башне размещались на доработанных лафетах, с увеличенными до 90° углами вертикального наведения и механически связанных между собой. Механизмы подачи, взведения взрывателей и заряжания в установке находились между стволами, что давало дополнительную защиту от осколков мелкокалиберных пушек и пулеметов.
Заряжание осуществлялось механическими досылателями с электроприводом, горизонтальная наводка имела электропривод, вертикальная - гидравликой с электронасосом. Углы вертикального наведения составили -10°...+90°.
Управление огнем
Крейсера ПВО, вооруженные 127-мм/54 орудиями Doppelflak L/54, были оснащен радиолокационными станциями[14]FuMO-26 и FuMO-63, предназначенными только для обнаружения надводных и воздушных целей. Расположенная на фок-мачте станция FuMO-26 имела антенную решетку «матрасного» типа размером 4x2 м, рабочую частоту 368 МГц (длина волны 81,5 см) и дальность обнаружения надводной цели около 5,5 миль, воздушной - до 20 миль. FuMO-63 «Hohentwiel-K» (частота 556 МГц, длина волны 53,9 см, дальность обнаружения надводной цели около 5 миль, воздушной - от 5 до 25 миль в зависимости от высоты полета), устанавливалась на грот-мачте.
Легкий крейсер VII уровня Vineta.Легкий крейсер VII уровня Vineta.
Система управления огнем 127-мм установок была практически скопирована с системы управления зенитным огнем Seydlitz и Lützow - последних в серии тяжелых крейсеров типа Admiral Hipper. Она была несколько упрощена, но все еще была весьма развитой и сложной. Она имела два (вместо четырех на тяжелых крейсерах и линкорах) дальномерных поста модели SL-6, установленных на носовой и кормовой надстройках. Посты оборудовались 4-метровыми стереоскопическими дальномерами и приборами для передачи данных к орудиям. Сверху посты закрывались полусферическими броневыми куполами, за что среди моряков получили прозвище Wackeltopf - «качающиеся горшки». КДП оборудовались своей индивидуальной системой стабилизации в трех плоскостях сервоприводами стабилизации которой управлял небольшой гироскоп. Посты защищались 14-мм броней и весили свыше 40 т каждый. Кроме того, для точного измерения дистанции до надводной цели по бокам передней дымовой трубы имелись стереоскопические дальномеры с 3-м базой.
Кроме того, на обоих КДП была смонтирована радиолокационная станция управления огнем FuMO-213 с параболической антенной диаметром 3 м, представлявшую собой разработанный для Люфтваффе радар «Würzburg-D». Она работала на частоте 560 МГц и обеспечивала дальность обнаружения самолета на средней высоте порядка 40-60 км с точностью по пеленгу ±1,15°[15].
Легкий крейсер VIII уровняHertha.Легкий крейсер VIII уровняHertha.
Данные с КДП передавались на два артиллерийских вычислителя C/IV, размещенных в двух артиллерийских постах и полностью дублировавших друг друга. Вычислитель C/IV помимо «стандартных» параметров стрельбы (углов наводки значений прицела и целика) выдавал также данные для автоматической установки дистанционных взрывателей на 127-мм установках.
127-мм/54 орудия Doppelflak L/54 в искусстве
127-мм/54 орудиями Doppelflak L/54 вооружены представленныe в игре «Мир кораблей» исследуемые корабли второй немецкой крейсерской ветки: VII уровня Vineta, VIII уровня Hertha.
↑Концерн «Rheinmetall AG» образован 13 апреля в 1889 году. К 1914 году компания стала наиболее крупным производителем вооружения в Германии. В 1928-29 годах фирма «Rheinmetall AG» приобрел право собственности на испытывавшую финансовые трудности швейцарскую часовую фабрику «Waffenfabrik Solothurn A.G.» в одноименном городе Солотурн. Компания лишь номинально осталась часовой фабрикой, занимаясь разработкой автоматического, в т.ч. крупнокалиберного (20-37 мм), оружия. В 1933 году «Rheinmetall AG» выкупил обанкротившуюся железнодорожную фирму «August Borsig GmbH» и переименован в «Rheinmetall-Borsig AG». К началу и во время Второй мировой войны концерн являлся главным производителем крупнокалиберных пулеметов, зенитных автоматов и авиационных пушек Третьего Рейха, включая разработку не только оружия, но и боеприпасов к нему. Кроме того, «Rheinmetall-Borsig AG» занимался разработкой и выпуском морских (и не только) артиллерийских систем до 127-мм калибра включительно. Штаб-квартира концерна располагалась в Дюссельдорфе.
↑Flak 40 - Flugabwehrkanone или Fliegerabwehrkanone - «Зенитное орудие образца 1940 года».
↑Применение стальных гильз вызвано хронической нехваткой цветных металлов в ходе тотальной войны.
↑Аматол (Amatol) - взрывчатое вещество, представляющее собой смесь аммиачной селитры и тротила в различных пропорциях от 80/20 (аммонит) до 20/80. Маркируется в виде дроби, где числитель обозначает процент селитры, а знаменатель - тротила. Для военных целей используются смеси с примерно одинаковым содержанием тола и селитры, а для промышленных целей обычно используются смеси с более высоким содержанием селитры.
↑TNT - тринитротолуол, тринитрометилбензол, тротил, тол - одно из наиболее распространённых бризантных взрывчатых веществ. Представляет собой желтоватое кристаллическое химически стойкое вещество.
↑Гексоген (циклотриметилентринитрамин, RDX, T4) — (CH2)3N3(NO2)3, вторичное (бризантное) взрывчатое вещество. Применяют для изготовления детонаторов (в том числе детонационных шнуров), снаряжения боеприпасов и для взрывных работ в промышленности, как правило, в смеси с другими веществами (тротилом и т. п.), а также, с добавкой флегматизаторов (парафина, воска, церезина), уменьшающих опасность взрыва гексогена от случайных причин. Представляет собой белый кристаллический порошок. Фугасность в чистом виде - до 170% от тротила (TNT).
↑RP - Rohrpulver - трубчатый порох. C/38 - Konstruktionsjahr - год принятия на вооружение или, реже, год заказа на разработку. RP C/38 означает - «трубчатый порох образца 1938 года».
↑Он состоял из 69,45% нитроцеллюлозы, 25,3% диэтилен-гликоль-динитрата, 5% централита (дифенил-диэтил-мочевина), 0,15% оксида магния, 0,1% графита.
↑Башня со спаренными 127-мм/61 орудиями KM 40 была доработанная под новые пушки установка LDrh LC/38150-мм/48 орудий TBtsK C/36, устанавливающаяся на эскадренные миноносцы типа 1936A/1936A(Mob)(Narvik). Впрочем, башня LDrh LC/38, в свою очередь, была облегченным вариантом башенных установок немецких линкоров. Снижение веса со 108-120 т (линкоры) сначала до 60 т (тип Narvik), а затем и до 40,5 т достигалось, в основном, снижением толщины брони установок: со 100(лоб)-40(стенки) у линкоров, до 30(лоб)-20(бока) у типа Narvik, а затем и до 10-20 мм. Такая защита была явно недостаточна, и являлась скорее защитой от непогоды, чем от огня противника. Опыт эксплуатации 150-мм башен эсминцев типа Narvik, особенно в арктических условиях, выявил недостаточную защищенность установок от заливания водой и, как следствие, частым коротким замыканиям в электроцепях. Повышение количества электрооборудования в модернизированных башнях со 127-мм/61 орудиями KM 40 лишь усугубило бы эту проблему.
↑Немецкие радиолокационные станции имели следующие обозначения FuMO (Funkmess-Ortung) - радиодальномер, FuMB (Funkmess-Beobachtung) - пассивный детектор, FuME (Funkmess-Erkennung) - идентификатор «свой-чужой».
↑Линейный корабльTirpitz с самым совершенным немецким радиолокационным оборудованием. Норвегия, осень 1944 г.С весны 1944 году зенитный КДП со станцией FuMO-213 проходил испытания на линейном корабле Tirpitz. Модернизирован был КДП на кормовой возвышенной позиции, и дистанционно управлял двумя спаренными 105-мм установками. Испытания, однако, так и не были завершены ввиду гибели линкора 12 ноября 1944 г.
Литература и источники
Литература
Campbel J. Naval weapons of World War two. — Annapolis, Maryland, USA: Naval Institute Press, 1985/2002. — 406 с. — ISBN 0-87021-459-4
Малов А.А., Патянин С.В, Сулига С.В. Линкоры фюрера. Главный калибр Кригсмарине. — Война на море. — Москва: Яуза, ЭКСМО, 2008. — 240 с. — ISBN 978-5-699-27832-9
Балакин С.А, Дашьян А.В., Морозов М.Э. Авианосцы Второй Мировой. — Война на море. — Москва: Яуза, ЭКСМО, 2006. — 256 с. — ISBN 5-699-17428-1
Патянин С.В., Дашьян А.В., Балакин К.С., Барабанов М.С., Егоров К.В. Все крейсера Второй Мировой. — Война на море. — Москва: Яуза, ЭКСМО, 2012. — 512 с. — ISBN 5-699-19130-5
Балакин С.А, Дашьян А.В., Патянин С.В., Токарев М.Ю., Чаусов В.Н. Линкоры Второй мировой. Ударная сила флота. — Война на море. — Москва: Яуза, ЭКСМО, 2012. — 256 с. — ISBN 978-5-699-18891-6
Дашьян А.В., Патянин С.В. Митюков Н.В, Барабанов М.С., Иванов В.В, Гайдук А.А Флоты Второй Мировой. — Москва: Эксмо, Яуза, 2009. — 608 с. — ISBN 978-5-699-33872-6
Широкорад А.Б. Бог войны Третьего рейха. — Военно-историческая библиотека. — Москва: АСТ, 2003. — ISBN 5-17-015302-3
