100-мм универсальное орудие OTO mod. 1924/1927/1928
100-мм/47 орудие «O.T.O.»
 Италия |
| Состояло на вооружении |  Австро-Венгрия Италия  СССР |
| Годы эксплуатации | 1924-1954 гг. |
| Было установлено на | Австро-Венгрия: крейсера типа Novara, эсминцы типа Tátra Италия: линкоры типа Conte di Cavour, ТКр типа Trento, типа Zara, Bolzano, крейсера класса Condottieri СССР: крейсера Червона Украина, Красный Крым, Красный Кавказ |
| Войны и конфликты | Вторая Мировая война |
Проектирование
По условиях Сен-Жерменского мирного договора 1919 года, флот бывшей Австро-Венгрии делился между странами-победителями. В результате, итальянский флот в 1920 году получил свою долю трофейных кораблей. В их числе были лёгкие крейсера SMS Saida и SMS Helgoland, принадлежавшие к типу Novara, а также семь эскадренных миноносцев типа Tátra. Основным вооружением этих кораблей было 100-мм пушка 10-см/50 K11, разработанная чешской фирмой Skoda. Орудие специально создавалось для вооружения лёгких кораблей и считалось весьма удачным. Оно имело высокую дульную энергию, а небольшая высота цапф, в сочетании с горизонтально-клиновым затвором и унитарным патроном, обеспечивали значительную практическую скорострельность. В целом, в своей категории, пушка несколько уступало только русскому 102-мм/60 орудию.
Орудие 10-см/50 K11 произвело хорошее впечатление на итальянских военных моряков и было принято решение воспроизвести его для собственного флота. Работы были поручены компании OTO.
Описания и характеристики орудия
Пушка 10-см/50 K11 была скопирована компанией OTO в 1924 году и запущена в серийное производство. Известны три модели этого орудия, самым распространённым стала Model 1927. Конструкция самого орудия осталась практически без изменений, итальянским изготовителем был лишь введен лейнер. Живучесть ствола составляла 500 выстрелов. Подача патронов была ручной, но заряжание облегчалось наличием пневматического досылателя. Тем не менее, практическая скорострельность оставалась невысокой - 8-10 выстр./мин.
Орудийная установка
Однако орудие устанавливалось на станки принципиально новой модели. Спаренная установка была сконструирована инженер-генералом итальянского флота Э. Минизини. Масса установки достигала 15 тонн и она снабжалась массивным броневым щитом толщиной 8 мм. Углы вертикального наведения колебались от —5° до +85°. Горизонтальное наведение было круговым, но на кораблях ограничивалось надстройками.
Оригинальной особенностью установок являлось наличие механизма подъема цапф. Как правило, на зенитных орудиях из-за большого угла возвышения стволов и сильного опускания при этом казенной части ось цапф приходилось располагать довольно высоко, что затрудняло заряжание при малых углах возвышения. Наиболее очевидным способом решения проблемы является автоматизация процесса заряжания, но Минизини избрал другой путь. В его установке для углов возвышения -5...+25° высота оси цапф оставалась постоянной и равной 1,42 м. По мере увеличения возвышения стволов высота цапф также увеличивалась и при угле +50° достигала 2,32 м. Это делало установку по-настоящему универсальной, т.е. в равной степени пригодной для ведения огня как по надводным, так и по воздушным целям, однако усложняло и утяжеляло конструкцию, делая ее потенциально менее надежной.
Орудийная установка выпускалась с небольшими изменениями трех моделей - 1924, 1927 и 1928 годов. Наиболее распространенной была М1927.
-
100-мм/47 спаренная установка O.T.O. обр. 1928 г. Копия подлинного чертежа. -
100-мм/47 спаренная установка O.T.O. обр. 1928 г. Копия подлинного чертежа. -
100-мм/47 спаренная установка O.T.O. обр. 1928 г. Копия подлинного чертежа. -
100-мм/47 спаренная установка O.T.O. обр. 1928 г. Копия подлинного чертежа.
Боеприпасы
В боекомплект орудий могли входить следующие типы снарядов калибра 100 мм:
| Тип снаряда | Масса выстрела, кг | Масса снаряда, кг | Скорость, м/с |
|---|---|---|---|
| Австро-Венгрия | 26,2 | 13,75 | 880 |
| Италия фугасный | 26,0 | 13,8 | 850 |
| СССР фугасный | 28,2 | 15,8 | 800 |
| СССР зенитный | 24,6 | 13,85 | 880 |
Приборы управления стрельбой
Измерения дальности до цели производилось с помощью оптического дальномера OG-3 производства компании «Galileo». Дальномер был стереоскопическим, с базой 3 м и обеспечивал измерения на дальности от 8 до 140 кабельтов. Качество этого прибора оценивалось как весьма низкое. Общей проблемой управления зенитным огнём всех итальянских кораблей стало большое время реакции. Электромеханические вычислители работали слишком медленно и не выдавали нужных значений упреждения.
История эксплуатации
Применялись в итальянском флоте на линкорах типа Conte di Cavour по 4 спаренных установки после коренной модернизации, тяжёлых крейсерах типа Trento (по 8), типа Zara (по 8), Bolzano (6 установок), на лёгких крейсерах класса Condottieri: типа Alberto di Giussano (по 3), типа Luigi Cadorna (по 3), типа Raimondo Montecuccoli (по 3), типа Duca d`Aosta (по 3), типа Duca degli Abruzzi (по 4) и на броненосном крейсере San Giorgio 5 установок после модернизации в 30-е годы.
В СССР двухорудийная установка использовалась под названием орудие Минизини. В середине 1930-х гг. Советский Союз закупил в Италии 10 таких установок. Крейсера Червона Украина и Красный Крым получили по три «спарки», Красный Кавказ - четыре.
Память
Спаренную установку можно увидеть в Военно-морском музее в г.Специя (Италия). Ранее установка была на легком крейсере Raimondo Montecuccoli.
Оценка проекта
По меркам 1920-х годов, орудие являлось мощным и эффективным средством ПВО, способным поставить солидную огневую завесу против тихоходных самолётов-бипланов того времени. Однако к началу Второй мировой войны орудие явно устарело. Скорострельность уже считалась недостаточной, а скорости наведения теперь не соответствовали скоростным самолётам. С учётом неэффективной системы управления огнем, это делало зенитные свойства орудия не соответствующими задачам. Сознавая сложившуюся ситуацию, итальянские моряки начали частично заменять 100-мм орудия на 37-мм зенитные автоматы, а также инициировали разработку нового зенитного орудия 90-мм/50 зенитного орудия.
Сравнительная оценка
При сравнении итальянского орудия с аналогичными артсистемами флотов других морских держав, можно отметить, что по своим характеристикам оно примерно соответствовало французскому универсальному орудию 100 mm/45 Model 1930 и, до некоторой степени, британскому 102-мм орудию 4"/45 QF Mark XVI. Однако и французская и британская системы к началу войны выглядели устаревшими. При сравнении с наиболее совершенными универсальными орудиями подобного калибра, заметно отставание итальянской модели. Немецкая 10.5 cm/65 SKC/33 и японская Type 98 отличались превосходными баллистическими характеристиками, высокой скорострельностью, значительными скоростями наведения. Система управления огнем этих орудий также явно отличалась от итальянской в лучшую сторону. Кроме того, немецкая установка имела стабилизацию в трех плоскостях, а японская размещалась в полноценной башне.
| Сравнительные характеристики универсальных орудий калибра 100—105 мм времен Второй мировой войны | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| орудие | 100 mm/47 OTO Mod. 1928 Италия
|
10.5 cm/65 SKC/33  Германия
|
4"/45 QF Mark XVI  Великобритания
|
100 mm/45 Model 1930  Франция
|
10 cm/65 Type 98  Япония
| ||||||||
| калибр, мм | 100 | 105 | 102 | 100 | 100 | ||||||||
| длина ствола, калибров | 47 | 65 | 45 | 45 | 65 | ||||||||
| масса орудия, кг | 2195 | 4560 | 2039 | 1620 | 3053 | ||||||||
| масса установки, кг | 15 000 | 27 055 | 16 816 | 13 500 | 34 500 | ||||||||
| количество стволов в установке | 2 | 2 | 2 | 2 | 2 | ||||||||
| скорострельность, в/мин на ствол | 8 — 10 | 15—18 | 12 | 10 | 15—21 | ||||||||
| вес снаряда, кг | 13,75 | 15,1 | 15,88 | 13,5 | 13 | ||||||||
| скорость наведения, вертикальная/горизонтальная, ° | 7/13 | 12/8,5 | ?/? | ?/? | 16/12 | ||||||||
| угол возвышения,° | —5/+85 | —10/+80 | —10/+80 | —10/+80 | —10/+90 | ||||||||
| начальная скорость, м/с | 840 | 900 | 811 | 780 | 1000 | ||||||||
| дальность стрельбы, м | 15 240 | 17 700 | 18 150 | 15 900 | 19 500 | ||||||||
| досягаемость по высоте, м | 8500 | 12 500 | 11 890 | 10 000 | 13 000 | ||||||||
100-мм/47 орудие «O.T.O.» в искусстве
100-мм/47 орудиями «O.T.O.» в качестве универсального калибра вооружены представленные в игре «Мир кораблей» крейсера IV-VII уровней итальянской ветки.
100-мм/47 орудиями «O.T.O.» в качестве универсального калибра вооружены представленные в игре «Мир кораблей» крейсер VI уровня советской ветки «Керчь».
100-мм/47 орудиями «O.T.O.» в качестве универсального калибра вооружены представленные в игре «Мир кораблей» крейсера VI уровня европейской ветки Elli.
Литература и источники
Ссылки
- dreadnoughtproject.org(англ.)
- Reddit-WarshipPorn
- www.navweaps.com(англ.)
- www.navypedia.org(англ.)
- uboat.net(англ.)
- www.shipbucket.com(англ.)
- naval-encyclopedia.com(англ.)
- www.german-navy.de(англ.)
- Naval History and Heritage Command(англ.)
- www.naviearmatori.net(ит.)
- www.associazione-venus.it(ит.)
- forums.airbase.ru
- www.airwar.ru
- seawarpeace.ru
- tsushima.su
Литература
- Campbell J. Naval weapons of World War Two. — Annapolis, Maryland: Naval Institute Press, 1985. — ISBN 0-87021-459-4
- Патянин С.В. Прооклятые линкоры. «Цезарь» ставший «Новороссийском». — Война на море. — Москва: ЕКСМО, 2011. — 176 с. — ISBN 978-5-699-46587-7
- Патянин С.В., Малов А.А. Суперкрейсера Муссолини. Если бы не адмиралы!. — Война на море. — Москва: ЕКСМО, 2011. — 128 с. — ISBN 978-5-699-50944-7
- Малов А.А., Патянин С.В. Крейсера типов «Монтекукколи» и «Аоста». «Пожарная команда» итальянского флота. — Война на море. — Москва: ЕКСМО, 2019. — 160 с. — ISBN 978-5-04-100726-3
Галерея
-
Бортовое орудие легкого крейсера SMS Saida после боя -

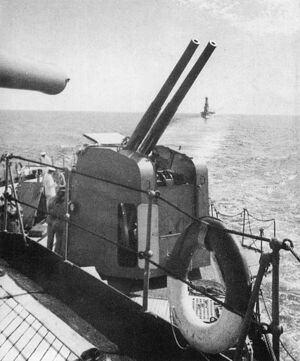

Установка на крейсере «Красный Кавказ» -
