100-мм универсальное орудие Минизини
Основная статья: 100-мм орудие OTO mod.1924/1927/1928
| Орудие среднего калибра Тип |
 Италия Страна производства |
| ОТО Разработчик |
| 1928 г. Разработано |
| ОТО Производитель |
| 1930 г. Годы производства |
| Состояло на вооружении |  СССР |
| Годы эксплуатации | 1934-1959 г. |
| Было установлено на | КР «Красный Крым», «Червона Украина», «Красный Кавказ», «Керчь», ЛК «Новороссийск» |
| Войны и конфликты | Вторая мировая война |
| 100 мм. Калибр |
| 2220 кг. Масса ствола |
| 5000 мм. Длина орудия |
| 50 калибров Длина ствола |
| 7,76 дм3 Объём зарядной каморы |
| 19,57 км. Максимальная дальность стрельбы |
| ручной Принцип заряжания |
| 12 выстр./мин. Скорострельность |
| Фугасный, Зенитный Типы снарядов |
| 15,8 (Ф), 13,85 (З) кг. Масса снаряда |
| 800 (Ф), 880 (З) м/с Начальная скорость снаряда |
Содержание
Общие сведения
Ни дореволюционный, ни советский флот не имел боеспособных зенитных орудий среднего калибра. Попытка создания 102-мм зенитной пушки Б-14 провалилась. Поэтому для обеспечения ПВО крупных боевых кораблей было принято решение закупить за рубежом готовые артиллерийские зенитные установки.
В середине 1930-х годов СССР купили 12 100-мм установок ОТО для вооружения крейсеров типа «Киров». Но для крейсеров типа «Киров» позже была разработана 100-мм универсальная установка Б-34. Поэтому итальянскими установками усилили артиллерийское вооружение старых крейсеров типа «Светлана».
Артиллерийские установки Минизини имеют справочные характеристики отличные от 100-мм установок ОТО. Это в том числе связано и с разными подходами к описанию орудий (например, длина ствола в России указывалась полная, от казенного среза до дульного, а в других странах измерялась без учета толщины затвора).
Описания и характеристики орудия
Ствол орудия состоял из трубы, кожуха, казенника и тонкого лейнера толщиной 12 мм. Затвор клиновой горизонтальный, открывался вручную. Оба ствола помещались в одной люльке на расстоянии 460 мм друг от друга. Досылка патрона производилась ручным толкателем, или пневматическим досылателем. У орудия был компрессор-накатник гидравлического типа с постоянным сопротивлением.
Орудийная установка
Уникальной особенностью этой установки, ранее не встречающейся в артиллерии, являлся механизм для подъема цапф. Стрельба под углами возвышения до о +25 велась при нижнем положении цапф (1420 мм над палубой), а при углах возвышения от +25° до +50° — при переменном положении оси цапф (от 1420 до 2320 мм), при больших же углах при верхнем положении цапф, подъём которой производился винтовым механизмом с приводом от мотора-вариатора. Общая мощность двух электродвигателей 6,6 кВт.
Расчет установки составлял 16 человек. Скорострельность итальянских орудий была невысокой 8 - 10 выстр./мин, однако в советском флоте благодаря оттачиванию действий орудийной прислуги ее удалось повысить до 12 выстрелов в минуту.
Тактико-технические характеристики артиллерийской установки:
| ТТХ | Значение |
|---|---|
| Верт. наводка - угол, гр / скорость, гр/с | -5; +78 / 7 |
| Гор. наводка - угол, гр / скорость, гр/с | 360 / 13 |
| Досягаемость по высоте, км | 10,0 |
| Максимальная дальность стрельбы, км | 19,57 |
| Живучесть ствола, выстр | 500 |
| Масса АУ, т | 15,028 |
Установка закрыта с трех сторон броневым щитом. Толщина брони щита - 8 мм.
Боеприпасы
В боекомплект советских орудий Минизини могли входить следующие типы снарядов калибра 100 мм:
| Тип снаряда | Индекс | Масса снаряда, кг. | Длина, клб | Масса ВВ, кг | Взрыватель |
|---|---|---|---|---|---|
| Дистанционная граната обр. 1928 г | 2-01542 | 13,85 | 4,98 | 1.34 | Т-5 |
| Фугасный обр. 1915 г | . | 15.8 | 5,05 | 1.97 | МР |
| Фугасный обр. 1928 г | . | 15.8 | 5,22 | 1,24 | 2МР |
Фактически (согласно [3]), в боекомплект входили только дистанционные гранаты и орудия Минизини использовались исключительно как зенитные.
Приборы управления стрельбой
Артустановка имела автоматический установщик трубок, а также имела прицельное устройство 06-ЗА с зависимой линией прицеливания с установкой целика и прицела по счетчикам и дистанционному барабану.
В отличие от итальянских кораблей на советских крейсерах не было отдельных постов управления огнем универсальной артиллерии, поэтому установки вели огонь самостоятельно.
История эксплуатации
В ВМФ СССР следующие корабли имели на вооружении орудия Минизини:
- Легкий крейсер «Красный Кавказ» (4 установки). Во время войны на «Красный Кавказ» установили еще две спаренные 100-мм установки, снятые с погибшего крейсера «Червона Украина».
- Легкий крейсер «Красный Крым» (3 установки).
- Легкий крейсер «Червона Украина» (3 установки).
- Легкий крейсер «Керчь» (бывш. Emanuele Filiberto duca d'Aosta) (3 установки).
- Линкор «Новороссийск» (4 установки).
Все корабли участвовали во Второй Мировой войне.
Черноморские крейсера неоднократно подвергались атакам с воздуха. «Червона Украина» в результате воздушных атак был потоплен. В 50-х годах все крейсеры были отданы на слом.
Оценка проекта
Установки к началу Второй Мировой войны были уже малоэффективными против современных самолётов с большим угловым перемещением, так как орудия наводились с очень медленной скоростью (13 град/сек по горизонту и 7 град/сек по вертикали). Система подъема цапф в эксплуатации оказалась не совсем удачной, и в итоге в серию такие установки у СССР не были запущены.
Благодаря орудиям «Минизини» морская, а затем и сухопутная артиллерия СССР перешла с калибра 102 мм на 100 мм.
Список литературы
- И.И.Бунеев Морская артиллерия отечественного военно-морского флота Справочник. — С.-Петербург: НПП "Система", 1995. — ISBN 5-86761-003-Х
- А.Широкорад Советская корабельная артиллерия Справочник. — С.-Петербург: Велень, 1995. — 80 с. — ISBN 5-85817-009-9
- Широкорад А. Б. Оружие отечественного флота. 1945—2000. — Мн.: Харвест, 2001. — 656 с. — ISBN 985-13 0183-3
Ссылки
https://www.navweaps.com/Weapons/WNIT_39-47_m1924.htm
Галерея изображений
Установка на крейсере «Красный Кавказ»
Установка на крейсере «Красный Крым»
Расчет установки на крейсере «Красный Крым»
Установка на крейсере «Красный Кавказ»

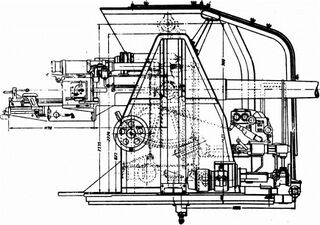

Чертеж установки
