Проект линейного корабля Фератти типа F
Общие сведения
Линкор с восемью орудиями 381 мм в двух четырехорудийных башнях, расположенных на носу и на корме.
История создания
Основная статья: История создания проектов линейного корабля Фератти
Данный проект имел только восемь орудий главного калибра, т.к. на корабле располагались две четырехорудийные башни. Поэтому и длина, и водоизмещение были меньше, чем у последующих проектов. Хотя да, у второго варианта, F', она была сопоставима с длиной последующих — но зато именно он имел самую большую скорость.
Описание конструкции
Корпус
Корпус гладкопалубный.
Форштевень клиперский.
На палубе располагаются все орудия главного и противоминного калибра, причем первые находятся на барбетах, чтобы не мешать последним.
Надстройка
Линкор имеет одну носовую надстройку.
Бронирование
Бронепояс, прикрывающий машинные и котельные отделения, погреба орудий главного калибра, имел толщину в 270 мм.
Энергетическая установка и ходовые качества
Имелось четыре варианта энергетической установки, причем она зависела от варианта проекта.
| Вариант | Мощность энергетической установки, л.с. | Скорость корабля, узлов |
|---|---|---|
| F | 55000 | 25 |
| 75000 | 27 | |
| F' | 95000 | 29 |
| 115000 | 31 |
Корабль имеет четыре турбозубчатых агрегата, которые расположены следующим образом:
- передние — один по левому борту, второй — в середине корпуса ближе к правому борту;
- задние — один по правому борту, второй — в середине корпуса ближе к левому борту.
Известно также, что корабль обладал:

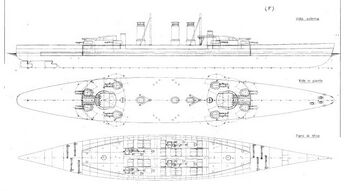

- вариант F — тремя дымовыми трубами (две ближе к носу, одна — ближе к корме);

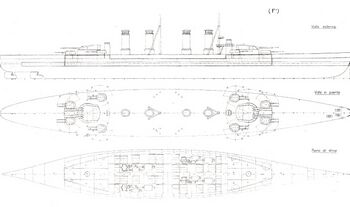

- вариант F' четырьмя дымовыми трубами;
- двумя рулями.
Вооружение
Главный калибр
Основная статья: 381-мм орудие Model 1914
Он состоял восьми орудий в двух четырехорудийных башнях, расположенных на носу и на корме.
На тот момент создавалось орудие 381 мм/40 Model 1914, которое должно было быть использовано на линкорах типа Francesco Caracciolo, но в итоге применялось на мониторах Alfredo Cappellini (1915) и Faa di Bruno (1916), на плавучих батареях, в береговой артиллерии и в качестве железнодорожный орудий.
Данное орудие обладало следующими характеристиками:
- скорострельность — 1,5÷2 выстр/мин;
- начальная скорость снаряда — 700 м/с;
- типы боеприпасов — бронебойный, осколочно-фугасный, общего назначения;
- дальность стрельбы при угле вертикальной наводке 20 град — 19,8 км.
Башню же пришлось бы создавать с нуля, т.к. корабли типа Francesco Caracciolo должны были располагать двухствольными башнями.
Универсальная и противоминная артиллерия
Оба варианта проекта использовали в качестве противоминного калибра 24 орудий 102 мм/50 в одиночных установках и 16 орудий 170 мм в восьми двухорудийных башнях, расположенных по четыре на каждом борту.
На тот момент орудия 102 мм/50 (имелось только орудие 102 мм/35 Schneider-Armstrong Model 1914-1915) и 170 мм отсутствовали.
Минно-торпедное вооружение
Линкор имел восемь однотрубных торпедных аппарата, расположенных подвое побортно на носу и на корме.
