Линейные крейсера типа «Измаил»
| 4 ед. Заказано |
| 1912 - 1931 гг. Годы постройки |
| Новое Адмиралтейство, Балтийский завод Место строительства |
| 32 500 / 36 646 т. Водоизмещение (стандартное/полное) |
| 223,85 / 30,5 / 8,81 м. Размерения (длина/ширина/осадка) |
| 4 ПТ Парсонса 67600 л.с Энергетическая установка |
| 26,5 узл. Скорость хода |
| 3830 миль на 16 узлах миль Дальность плавания |
| 1175 чел. Общая численность |
| 42 чел. Офицеры |
| 33 чел. Мичманы |
| 1100 чел. Матросы |
| 305—240 / 100—75 мм. Пояс/борт |
| 75—25 мм. Палуба |
| 180 / 100 мм. Траверз (носовой/кормовой) |
| 305 мм. Барбеты |
| 305—240 / / / мм. Башни ГК (лоб/бок/тыл/крыша) |
| 400—110 мм. Боевая рубка |
Артиллерийское вооружение
- 12 × 356-мм орудия;
- 24 × 130-мм орудия;
- 8 × 75-мм орудия;
- 4 × 63-мм орудия.
Минно-торпедное вооружение
- 6 x подводных торпедных аппарата 533-мм.
Содержание
Предпосылки к созданию
Своим появлением и сравнительно недолгим существованием в том классическом виде, в котором они изначально задумывались, эти корабли в первую очередь обязаны урокам Цусимского сражения Русско-японской войны 1904—1905 годов.
Именно тогда удачное привлечение японским командованием броненосных крейсеров к участию в сражениях линейных сил флота и побудило ведущие морские державы пересмотреть свои взгляды на роль и место этих кораблей в грядущих боях. При этом одним из основных направлений их дальнейшего развития поначалу стал переход от традиционной для броненосных крейсеров 203-мм артиллерии к орудиям более крупных калибров, сопоставимым с таковыми у эскадренных броненосцев, с обязательным сохранением преимущества в скорости хода перед последними.
Первый такой корабль, согласно своему опыту, воплотили в металл японцы. Им стал броненосный крейсер Tsukuba (яп. 筑波), вооруженный четырьмя 305-мм орудиями в двух башнях, при 150-мм бортовой броне и 21-узловой скорости хода. Это корабль несколько позднее начальник Морского генерального штаба (МГШ) контр-адмирал А. А. Эбергард отнес к предшественникам линейных крейсеров.
Из кораблей других стран, правда в несколько меньшей степени, предтечами возникновения нового класса, по мнению Андрея Августовича, являлись: русский «Рюрик» (4 254-мм и 8 203-мм орудий, 21 узел), английские типа Minotaur (4 234-мм и 10 190-мм орудий, 23 узла) и американские типа Tennessee (4 254-мм и 16 152-мм орудий, 22 узла), хотя броненосные крейсера с артиллерией калибром более 203 мм существовали в ряде иностранных флотов и ранее.
Под влиянием идей адмирала Фишера русское морское ведомство тоже решило обзавестись линейными крейсерами. Так появился на свет проект «Измаила», гораздо более грозного корабля, чем его предшественники «Гангут» и «Императрица Мария».
Международный конкурс проектов броненосных крейсеров
26 августа 1911 года Морское министерство разослало шести российским и семнадцати зарубежным наиболее зарекомендовавшим себя судостроительным предприятиям приглашения на участие в конкурсе на лучший эскизный проект броненосного крейсера для Балтийского моря, согласно требованиям, изложенным в прилагаемых технических условиях. Срок представления разработок поначалу назначили через шесть недель, но затем, по просьбе ряда потенциальных участников, продлили до 7 ноября.
Устройство
Согласно спецификации, полное водоизмещение линейных крейсеров типа «Измаил» составляло 32 500 т; длина по грузовой ватерлинии (ГВЛ) 222,4 м (наибольшая — 223,85 м), ширина без брони по ГВЛ 30,05 м (наибольшая —30,5 м), осадка по ГВЛ 8,81 м.
Корпус
Для набора и других ответственных частей корпуса применялась сталь повышенного сопротивления (ав >50 кгс/мм²). В менее напряженных частях (настил платформ, листы переборок выше ГВЛ и т. п.) допускалось применение мягкой судостроительной стали. Основную продольную прочность корпуса в пределах двойного дна (35-154-й шп.) обеспечивала водонепроницаемая килевая балка коробчатого сечения (2,1*1,4 м; толщина стенок 15-19 мм), приспособленная для хранения пресной воды. В оконечностях вертикальные стенки киля сходились, образуя плоский вертикальный киль (1250x12 в носу и 2100x15-19 мм в корме), склепанный с цельнолитыми форштевнем и ахтерштевнем.
Крейсера имели по три непрерывных водонепроницаемых палубы: верхнюю (ВП), среднюю (СП) и нижнюю (НП), полубак (от форштевня до 56-го шп.) и по две платформы: верхнюю, официально называвшуюся «кубриком», и нижнюю (в оконечностях, а также в районе подбашенных отделений и погребов боеприпасов).
Толщина стальной настилки полубака от 0 до 34/35-го шп. составляла 9 мм, а далее до боевой рубки шли 36-мм листы бронепалубной стали. Такой же броней покрывалась верхняя палуба в пределах 0-34/35-го шп., в районе казематов (от 34/35-го шп. до траверзов казематов на 51/55-го шп.) шла 12- мм стальная настилка. От казематов в корму до 157-го шп. толщина верхней палубы составляла 37,5 мм и далее в корму — 12 мм.
Бронирование
Высота главного броневого пояса по грузовой ватерлинии (ГВЛ) намечалась не менее чем в 5 м (из них 1,75 м ниже ГВЛ в нормальном грузу), и своей наибольшей толщиной (не менее 250 мм) он мог бы прикрывать борта на всем протяжении между крайними башнями. Такую же суммарную толщину должны были иметь и траверзные переборки в районе окончания главного пояса. К носу и корме он утончался до 125 м. Следующий, также 125-мм, пояс покрывал всю оставшуюся часть надводного борта вплоть до верхней палубы. К носу его разрешалось уменьшить до 75 мм, а в корме, вне каземата, он мог даже отсутствовать.
Толщина верхней палубы по всей площади принималась не менее 37,5 мм. Исключение делалось для кормовой оконечности (12,5 мм обыкновенная настилка), где допускалось отсутствие верхнего броневого пояса.
50-мм продольная броневая переборка располагалась в пределах траверзов главного броневого пояса на расстоянии не менее чем 3 м от борта. Кроме того, предусматривалась еще одна продольная переборка в кормовой оконечности между нижней и средней палубами на том же расстоянии от борта, но толщиной 25 мм.
Казематы 130-мм орудий с траверзов и тыла, а также кожухи дымовых труб между средней и верхней палубами следовало защитить 25-мм броней.
Защиту подачи к 356-мм башенным установкам (неподвижная броня) следовало предусмотреть не менее чем в 275 мм. В местах же за бортовой броней ее величина определялась такой же совокупной толщиной пояса и брони самой подачи до уровня средней палубы.
Ниже нее защита понижалась до 75 мм. Для боевых рубок следовало предусмотреть 305-мм бронирование, а части рубок, предназначенные для размещения дальномеров, защитить 75-мм броней.
Энергетическая установка и ходовые качества
Главная энергетическая установка — четырехвальная, общей проектной мощностью 66 000 (при 295 об./мин) и с возможностью форсировки до 70 000 л. с., что соответствовало скоростям хода 26,5 (полная) и 28 узлов (наибольшая).
Главные механизмы размещались в четырех водонепроницаемых отделениях: турбины и воздушные насосы в двух носовых отделениях (120-133-й шп.), а их главные холодильники (конденсаторы) с их циркуляционными насосами — в двух кормовых. Упомянутые отделения разделялись между собой водонепроницаемыми переборками в диаметральной плоскости.
Внешние бортовые гребные валы приводились во вращение комбинированными турбинами высокого давления (ТВД) активно-реактивного типа переднего и заднего хода (в общем корпусе), а средние — комбинированными турбинами низкого давления (ТНД) реактивного типа переднего и заднего хода (также в общем корпусе). Эти турбины не имели существенных конструктивных отличий от примененных на линейных кораблях типа «Севастополь», кроме несколько больших размеров.
Трехлопастные гребные винты (диаметр 3800 мм, шаг 3,450 мм применительно для «Бородино» и «Наварина») изготовлялись из бронзы, наружный диаметр концевых гребных валов составлял 470 мм.
Турбины обеспечивались паром (рабочее давление пара — 17 кгс/см²), который генерировался 25 паровыми котлами треугольного типа «усовершенствованной системы Ярроу», разделенными на две группы: носовая — три котельных отделения по три котла нефтяного отопления в каждом (общая нагревательная поверхность 5267 м²); кормовая — четыре котельных отделения по четыре котла универсального (смешанного), то есть нефтяного и угольного, отопления в каждом (общая нагревательная поверхность 7970 м², площадь колосниковых решеток 133,5 м²). Расход угля при испытаниях на полную мощность (66 000 л. с.) не должен был превышать 0,85 кг/ч на одну «торзиометровую» силу[1].
Система нефтяного отопления в каждом отделении состояла из двух поршневых насосов, нефтеподогревателя, фильтров холодной и горячей нефти и форсуночного трубопровода. Для подачи воздуха устанавливали 21 турбовентилятор (напор до 100 мм вод. ст.), для питания котлов — главные и вспомогательные поршневые питательные насосы и водоподогреватели (температура воды выше 1000°С).
Запас нефти (1904 т) размещался в междудонных отсеках между I и V стрингерами в пределах 95-120-го шп. Для хранения угля (1974 т) отводились четыре бортовых верхних (в отсеках между бортом и продольной переборкой на скосах нижней палубы) и столько же бортовых нижних (между бортом и продольной переборкой в трюме), три перегрузочных (для погрузки и перегрузки угля из верхних бортовых ям в поперечные) и четыре поперечные (по одной в каждом котельном отделении кормовой группы против топок; ширина каждой 1 м) угольные ямы в районе кормовых котлов (87-111-й шп.). Расчетная дальность плавания кораблей — 2280 миль полным ходом. Запас воды для котлов — 144 т; для его пополнения в машинных отделениях устанавливались два испарителя общей производительностью 500 т/сут.
Вооружение
Главный калибр
Особенностью линейных крейсеров типа «Измаил» было предусмотренное для них наиболее мощное для того времени артиллерийское вооружение, состоявшее из 12 356-мм орудий в 52 калибра удлинением в четырех башенных артиллерийских установках (башни располагались на 431/2, 821/2, 1151/2 и 150-м шп.), способных стрелять фугасными и бронебойными снарядами массой по 747,8 кг с начальной скоростью 823 м/с.
Углы горизонтального обстрела первой и четвертой башен составляли 320° (по 160° от диаметральной плоскости), второй и третьей — 280° (по 140° на борт; по 70° от траверза).
Погреба первой и второй башен вмещали полный комплект боезапаса (по 80 выстрелов на ствол), а в погреба для третьей и четвертой башен полностью помещались только снаряды. Недостающее число полузарядов хранилось в запасных 356-мм погребах в трюме между 48-52-м (около 80 шт.) и 52-56-м шп. (остальные 73 шт.). Снаряды хранились на стеллажах и в ларях, полузаряды — в герметичных футлярах на стеллажах.
Противолодочное, противоминное вооружение и зенитная артиллерия
Противоминный калибр представляли 24 130-мм орудия удлинением 55 калибров в бортовых казематах; для стрельбы по воздушным целям («против воздушных шаров и аэропланов») предназначались четыре 63,5-мм орудия на полубаке (51-й шп.) и верхней палубе (у второй или третьей башни) и столько же пулеметов (полный комплект боеприпасов по 200, 220 и 7200 выстрелов на ствол соответственно).
Кроме того, предполагалось установить четыре 47-мм салютные пушки (на носовом мостике), восемь 75-мм учебных пушек (по две на каждой из башен; 600 выстрелов) и два 7,62-мм пулемета для вооружения катеров и шлюпок.
В отличие от балтийских и черноморских линейных кораблей-дредноутов, носовая башня устанавливалась на полубаке, а четыре носовых 130-мм орудия — в верхнем каземате, что значительно повышало возможность их использования в свежую погоду.
Организация ведения огня
Управление артиллерийским огнем осуществлялось из боевой рубки и центрального поста (на нижней платформе между 52-м и 54-м шп.), оборудованных необходимыми приборами и средствами связи. Погреба боеприпасов оборудовались системами затопления (через кингстоны), орошения (от пожарной магистрали), осушения, вентиляция и аэрорефрижерации. Пять холодильных машин суммарной производительностью 275 000 фригорий в час позволяли поддерживать в погребах температуру не выше 25 °С.
Минно-торпедное вооружение
Торпедное вооружение включало шесть 450-мм подводных траверзных аппаратов, размещавшихся на нижней платформе (оси труб — на 3 м ниже ГВЛ). Запас торпед образца 1912 года составлял 18 шт. Для обеспечения воздухом высокого давления артиллерийского и торпедного вооружения предусматривались четыре воздухонагнетательных насоса производительностью по 12 л/мин при давлении 225 кгс/см².
Управление
Для улучшения управляемости корабли снабжались двумя рулями — большим и малым. Каждый из них комплектовался одним параллелограмным приводом Девиса, одной дифференциальной муфтой системы инженера Н. А. Федорицкого, соединенной с параллельным приводом, двумя электромоторами. Перекладка каждого из рулей могла осуществляться любым из двух независимых электроприводов системы Н. А. Федорицкого. Управление рулями — из боевой и ходовой рубок, центрального поста и из румпельного отделения. Таким образом обеспечивалась высокая степень живучести рулевого устройства.
Якорное устройство включало три носовых, из них один запасной (масса по 9 т; калибр якорной цепи 79,4 мм) и кормовой (3 т; калибр якорной цепи 47,6 мм) якоря Холла, якорно-швартовные шпили (электроприводы системы Н. А. Федорицкого) и стопор. Каждый шпиль имел цепной палгед и тросовый дромгеде независимыми приводами.
Катера
На каждом корабле предполагалось иметь по два моторных (длина 12,8 м) и паровых катера (длина 12,2 м, масса 13 т, обслуживались двумя стрелами), а также гребные суда: по два 20-весельных баркаса, 14-весельных спасательных катера, 6-весельных вельбота и 6-весельных яла (все на шлюпбалках, убираемых перед стрельбой).
Экипаж
Размещение экипажа было традиционным для крупных кораблей того времени: офицерские каюты на 42 человека, кают-компания, буфет и санузлы — в кормовой части средней и нижней палуб, каюты кондукторов на 83 человека, — в средней части средней палубы, командные помещения на 1100 человек — в носовой части средней и нижней палуб и под полубаком (418 спальных мест на рундуках и 682 подвесные койки).
Для нужд экипажа на средней палубе оборудовались три камбуза — офицерский, кондукторский (107—1091 /2-й шп.) и командный (88-91 -й шп.), хлебопекарня с электрической тестомешалкой (на средней палубе 72-75-й шп.), механическая прачечная на нижней палубе в районе 72-77-го шп. (с электрическими стиральными машинами, центрифугой и паровым катком) и сушилкой (68-78-й шп.), командная и кочегарная бани (обе на нижней палубе в районе 17-26 и 60-62-го шп. соответственно).
Два лазарета с операционной и рентгеновским аппаратом, аптека, приемная врача размещались на средней палубе (в бортовых отсеках между 60 и 75-м шп.), носовой и кормовой боевые перевязочные пункты — в районе 57-60-го и 142-145-го шп.
Судьба крейсеров
В декабре 1912 г. все четыре крейсера («Бородино», «Кинбурн», «Наварин», «Измаил») одновременно заложили на стапелях в Санкт-Петербурге, уже 2 года стоявших свободными после спуска на воду линкоров типа «Гангут».
| Название | Место постройки | Закладка | Спуск на воду | Судьба |
|---|---|---|---|---|
| «Измаил» | Балтийский завод, Санкт Петербург | 06.12.1912 | 09.06.1915 | Разобран в 1931 - 1932 годах |
| «Бородино» | Новое Адмиралтейство, Санкт Петербург | 06.12.1912 | 19.07.1915 | 21.08.1923 года продан на металл |
| «Кинбурн» | Балтийский завод, Санкт Петербург | 06.12.1912 | 30.10.1915 | 21.08.1923 года продан на металл |
| «Наварин» | Новое Адмиралтейство, Санкт Петербург | 06.12.1912 | 09.11.1916 | 21.08.1923 года продан на металл |
Революция и гражданская война в России не позволили достроить эти корабли. 11 октября 1917 г. Временное правительство постановило приостановить постройку ряда кораблей, в том числе «Бородина», «Кинбурна» и «Наварина». В отношении «Измаила» аналогичное распоряжение Верховной морской коллегии последовало 1 декабря 1917 г. В годы гражданской войны корпуса линейных крейсеров оставались у стенок заводов.
Постановлением СТО от 19 июля 1922 г. «Бородино», «Кинбурн» и «Наварин» исключили из списков флота, а постановлением Госплана в мае следующего года была разрешена их продажа за границу. 21 августа корабли приобрела «в целом виде» германская фирма Al'fred Kubats. 26 сентября в Петроград прибыли буксиры за «Кинбурном», а позднее — и за двумя остальными. Котлы, механизмы и другое корабельное оборудование использовалось в народном хозяйстве, частично при ремонте и модернизации оставшихся в строю боевых кораблей.
Выдвигалось несколько вариантов достройки «Измаила», в том числе переоборудования в авианосец, однако в начале 30-х годов его корпус был разобран. Часть котлов «Измаила» установили на линейном корабле «Октябрьская революция» в ходе его модернизации.
Три орудия главного калибра установили на специально спроектированные железнодорожные артиллерийские установки; после успешных испытаний в 1932—1933 гг. их включили в состав артиллерии береговой обороны КБФ; в годы блокады Ленинграда они успешно громили живую силу и технику и оборонительные сооружения гитлеровцев. Шесть «измаильских» 14-дюймовых орудий состояли на вооружении советских береговых батарей в виде железнодорожных и стационарных установок вплоть до 1950-х годов.
См. также
- Белый флот
- Российский Императорский флот
- Измаил (1912)
- Военно-Морской Флот СССР
- «Бородино» (1912)
- «Кинбурн» (1912)
- «Наварин» (1912)
Примечания
- ↑ Торсиометровая сила (через "з" в дореволюционной орфографии) — измеряемая торсиометром сила крутящего момента на валу. По крутящему моменту косвенно определяют эффективную мощность механизма. Используется в судовой энергетике.
Литература и источники информации
Литература
- Виноградов С. Е. «Измаил» — сверхдредноут Российской империи.. — «Морская коллекция». — М.: ЭКСМО, 2001.
- Усов В. Ю. Линейные крейсера типа «Измаил». — Судостроение.№ 7,8. — М.: ЭКСМО, 1986.
- Кузнецов Л. А. Линейные крейсеры типа «Измаил». — Яуза. — М.: ЭКСМО, 2013. — 176 с.
Ссылки
Галерея изображений
Башенная мастерская Обуховского завода
Башенная мастерская Санкт-Петербургского Металлического завода. На первом плане сборка одной из 305-мм трехорудийных артиллерийских башенных установок линейных кораблей типа «Севастополь»
Британский броненосный крейсер «Minotaur»
Броненосные крейсера типа «Измаил». Поперечные сечения по 167-му шп. (вверху; см. в корму) и 140-му шп. (см. в нос). С чертежа, датированного 3 июня 1916 года.

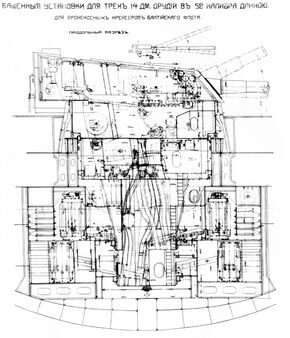

Внутреннее устройство 356-мм трехорудийной артиллерийской башенной установки.
Детали 356-мм трехорудийной артиллерийской установки у собранной башенной конструкции в мастерской Металлического завода.
Зам. председателя СНК и СТО СССР Г. К. Орджоникидзе и 1-й секретарь Ленинградского губкома (обкома) С. М. Киров (2-й и 4-й справа) в цехе Металлического завода
Кормовое спусковое устройство линейного крейсера типа «Измаил» постройки Балтийского судостроительного завода.
Корпус одного из линейных крейсеров типа «Измаил» на буксире ледокола «Ленин».
Корпуса броненосных крейсеров «Бородино» (вверху) и «Наварин» на стапелях Галерного островка Адмиралтейского судостроительного завода, 1915 год.
Момент входа в воду одного из линейных крейсеров постройки Адмиралтейского судостроительного завода. Вверху слева видны два заглушенных отверстия главных циркуляционных помп.
Морской министр адмирал И. К. Григорович во время посещения Балтийского судостроительного завода. Сентябрь 1913 года.
Одна из 356-мм железнодорожных арт.установок ТМ-1-14 в цехе Металлического завода.
Орудийная мастерская Обуховского завода.
Проект моторного катера длиной 12,8м для броненосных крейсеров типа «Измаил». Вид сбоку. Последняя дата, проставленная на чертеже, — 26 января 1915 года.

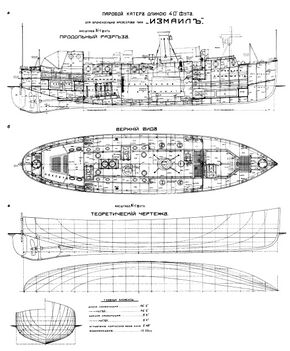

Проект парового катера длиной 12,2 м для броненосных крейсеров типа «Измаил». Продольный разрез (а), вид сверху (б) и теоретический чертеж (в). С чертежей, датированных 19 апреля 1915 года.
