76-мм QF 12 pounder 18 cwt Mk I
Предыстория разработки орудия
Появление миноносцев и торпедных катеров оказало значительное влияние на основные приёмы ведения морского боя. Соответственно это потребовало создания принципиально новых орудий, которые могли бы использоваться как на миноносцах, так и на более крупных кораблях для защиты от торпедных атак. Существовавшие на тот момент времени 47- и 57-мм орудия не обладали достаточной убойной силой, а 76-мм имели низкую скорострельность.
Разработка новых скорострельных 76-мм орудий впервые была начата в компании Vickers, однако они были рассчитаны на применение унитарных выстрелов, производство которых в 1892 году было отклонено Комитетом по артиллерийскому вооружению (англ. Ordnance Committee) из-за проблем при соединении снаряда и гильзы и необходимостью переделки снарядных ящиков, рассчитанных на укороченные боеприпасы.
Проектирование
Одновременно с компанией Vickers разработку скорострельного 76-мм орудия вела компания Elswick Ordnance Company, являвшейся дочерним подразделением Armstrong Whitworth. Это орудие было также рассчитано на унитарные выстрелы, однако было модернизировано к 1900 году на раздельное заряжание, что позволило Департаменту морских вооружений (англ. Naval Ordnance Department) разработать техническое задание на скорострельные орудия и повторно рассмотреть проекты орудий Vickers и Elswick Ordnance Company.
Производство и испытания
Производство орудий
Производство орудий велось на заводах Armstrong Whitworth.
Производство башенных установок
Орудия не устанавливались в башенные установки, а монтировались на палубах и крышках башен орудий более крупного калибра.
Испытания
Во время сравнительных испытаний орудия Elswick Ordnance Company показали значительно более высокую точность по сравнению с орудиями Vickers. Второй этап испытаний проводился путём обстрела устаревшего эсминца HMS Skate из 47-, 57-, 76- и 102-мм орудий. В результате этих испытаний было определено, что гарантированно уничтожить корабль такого класса могут только 102-мм орудия, однако они имеют более низкую скорострельность, а при условии попадания нескольких 76-мм снарядов эсминец будет выведен из строя, в то время как снаряды меньших калибров не нанесут ему значительного урона. Департамент морских вооружений был готов принять орудие Elswick Ordnance Company на вооружение, однако предложил увеличить начальную скорость снаряда с 792 до 823 м/с. Для этого потребовалось бы увеличить объём каморы, что, в свою очередь, вызвало бы необходимость доработки практически всего орудия и снизило бы ресурс ствола. В результате от доработки отказались и орудие, получившее обозначение 12-pdr 18cwt QF Mark I было принято на вооружение.
Описания и характеристики орудия
Орудие было оборудовано поршневым затвором и гидравлическим амортизатором, снижавшим откат. Ствол имел 20 нарезов с шагом 1/30, глубина нарезов составляла около 1 мм. Заряжание производилось раздельно, метательный заряд из кордита марки MD массой 1,25 кг размещался в латунной гильзе, что позволяло снарядам массой 5,67 кг развивать начальную скорость 792 м/с. Использование гильз вместо традиционных для того времени картузов позволяло увеличить скорострельность и упростить заряжание.
Описание конструкции
Конструкция башни

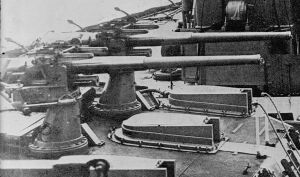

Орудие в башнях не устанавливалось. Монтаж производился на станок с центральным штырём PIV*.
Система подачи боеприпасов
Боеприпасы к орудию подавались вручную ввиду их малого веса.
Боеприпасы

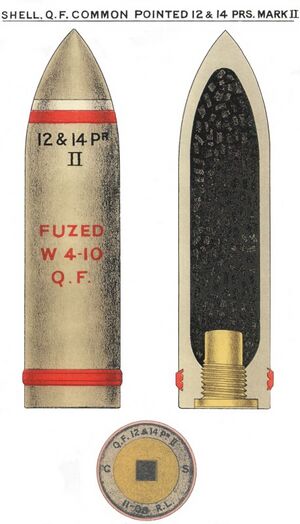

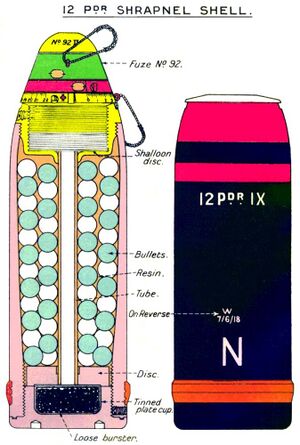

Орудие было рассчитано на применение британских стандартных 76-мм снарядов. В боекомплект входили снаряды с подрывным зарядом CP Mark II, снаряды с мелинитовым зарядом Mark II и Mark III, трассирующие мелинитовые снаряды Mark IV и шрапнельные снаряды Mark IX. Применение трассирующих снарядов было связано с необходимостью вести стрельбу по миноносцам и подводным лодкам в ночное время.
Приборы управления стрельбой
На момент разработки орудий системы управления огнём ещё не получили широкого распространения, поэтому их использование не предусматривалось, орудия наводились вручную, по командам артиллерийского офицера.
История эксплуатации
Первоначально планировалось устанавливать орудие на крейсеры-скауты и другие лёгкие корабли, однако после повторных испытаний в 1906 году было решено вооружать им броненосцы типов King Edward VII, Lord Nelson, Minotaur и HMS Dreadnought. Позднее орудиями вооружались и другие британские корабли.
В годы Первой мировой войны орудие устанавливалось на мониторы типов Erebus, Marshal Ney, Abercrombie, Lord Clive и M15. Его использовали для вооружения гидроавиатранспорта HMS Ben-my-Chree, авианосца HMS Vindex и подводной лодки HMS Е46. После модернизации станков орудие стало возможно применять в качестве зенитного. Такой вариант использовался при перевооружении HMS Hibernia, HMS Minotaur и HMS Shannon. В 1920-е годы орудие было признано устаревшим и снято с корабельного вооружения, часть пушек было передано для защиты военных баз Ферт-оф-Форт и Скапа-Флоу. В годы Второй мировой войны орудие устанавливалось на различные гражданские суда, использовавшиеся для военных целей.
Последующие модификации
Модернизации орудия не проводились.
Память
76-мм орудие QF 12-pdr 18 cwt Mark I демонстрировалось в качестве экспоната в австралийском военном мемориале и военном музее в Ираке.
Оценка проекта
Сравнительная оценка
| Тип | Состояло на вооружении | Разработчик | Масса орудия, кг | Длина ствола, м/калибр[1] | Начальная скорость снаряда, м/с | Масса снаряда, кг | Дальность стрельбы, км | Скорострельность, выстр./мин |
|---|---|---|---|---|---|---|---|---|
| 3in 15/18pdr Guns[2] |  Великобритания |
Erhardt | 406,4 | 2,13/28 | 489 | 6,35 | 5,9 | 20 |
| 3in QF 23 cwt Mark I | Великобритания Италия |
EOC[3] | 1 168 | 3,81/50 | 823 | 5,67 | 7,63 | 15 |
| 3in QF 12-pdr/20 cwt HA Mark I[4] | Великобритания Австралия |
Vickers | 1 020 | 3,45/45 | 760 | 5,7 - 7,3 | 7,2 - 4,9 | 16 - 18 |
| 3"/50 (76.2 mm) Mk 2 |  США Греция Великобритания |
Bethlehem Steel | 914 | 3,81/50 | 814 | 5,67 | 13,4 | 15 - 20 |
| 3in 16 cwt QF Mark I | Великобритания |
Vickers | 813 | 3,32/43 | 739 | 6,35 | ||
| 3in QF Mark I, Mark I*, Mark II[4] | Великобритания |
Vickers | 508 | 2,3/30 | 548 | 5,67 | 8,4 | |
| 3in 4 cwt QF Mark I[4] | Великобритания |
Vickers | 203 | 1,67/22 | 500 | 5,44 | ||
| 14pdr QF Mark I, Mark II | Великобритания Италия |
Vickers | 864 - 914 | 3,8/50 | 777 - 930 | 5,67 - 6,4 | 10 | |
| 13pdr 6 cwt QF Mark V[4] | Великобритания |
Vickers | 313 | 1,75/23 | 548 | 7,44 | 5,2 | |
| 12pdr 18 cwt QF Mark I | Великобритания |
EOC | 914 | 3,81/50 | 792 | 5,67 | 8,5 | 20 |
| 76-мм/40 орудие 12pdr 12cwt QF Mk I[4] | Великобритания Италия Япония |
Vickers | 609 | 3,7/40 | 670 | 5,7 | 6,1 | |
| 12pdr 8 cwt Mark I, Mark II | Великобритания |
EOC | 406 | 2,13/28 | 483 | 5,67 | 4,66 | |
| 12pdr 4 cwt Mark I | Великобритания |
EOC | 203 | 1,47/19 | 483 | 5,67 | ||
| 3"/50 (76.2 mm) Mk 2 Mod 0 | США |
American Ordnance Co. | 946 | 3,81/50 | 823 | 5,9 | 9,27 | 15 - 20 |
| 3"/50 (76.2 mm) Mk 3 Mod 0 | США |
American Ordnance Co. | 901 | 3,81/50 | 822 | 5,89 | 15 - 20 | |
| 3"/50 (76.2 mm) Mk 5 Mod 0 | США |
American Ordnance Co. | 1 034 | 3,81/50 | 823 | 5,9 | 13,35 | 15 - 20 |
| 3"/23 (76.2 mm) Mk 9 Mod 0[5] | США |
Bethlehem Steel | 340 | 1,2/23 | 503 | 5,9 | 9,2 | 8 - 9 |
| 3"/50 (76.2 mm) Mk 10 Mod 0[5] | США |
Bethlehem Steel | 798 | 3,81/50 | 823 | 5,9 | 13,35 | 15 - 20 |
| 3"/23 (76.2 mm) Mk 14[5] | США |
American-British Manufacturing Co. | 269 - 296 | 1,8/23 | 503 | 5,9 | 9,23 | 8 - 9 |
| 3in Mk 15 Mod 0[6] | США |
Driggs-Schroeder | 82,5 | 1,88/25 | 305 | 5,9 | ||
| 3in Mk 16 Mod 0 | США |
8,0/105 | 1 493 | 4,6 | 16,5 | |||
| 75-mm M1908 Schneider |  Франция |
Schneider-Creusot | 1 450 | 4,7/62,5 | 850 | 6,4 | 8,0 | |
| 76/40 A Modello 1897 | Италия |
EOC | 605 | 3,12/41 | 700 | 5,67 - 5,58 | 10,7 | 15 |
| 76/50 V Modello 1908 | Италия |
Vickers | 973 | 3,81/50 | 930 | 6,48 | 12,0 | |
| 76/50 A Modello 1909, 76/50 V Modello 1909 | Италия |
Schneider-Ansaldo | 1 122 | 3,81/50 | 750 | 6,4 - 6,8 | 10,0 | |
| 76/45 S Modello 1911[4] | Италия |
Schneider-Ansaldo | 2 204 | 3,4/45 | 756 | 6,0 | 6,4 | 20 - 30 |
| 76-мм зенитное орудие образца 1914/15 годов[4] |  Россия |
Лендер | 1 280 | 2,3/30 | 588 | 1,3 | 9,5 | 12 - 30 |
| 75-мм пушка Канэ | Россия |
Канэ | 879 - 910 | 3,6/50 | 229 - 823 | 4,5 - 5,97 | 9,1 | 12 — 15 |
| Type 41 3-inch, 8cm/40 cal 3 Year Type[4] | Япония |
EOC | 600 | 3,05/40 | 250 - 685 | 5,3 - 5,99 | 10,8 | 13 - 20 |
| 8cm/23 Type 41 Model Type I | Япония |
EOC | 316 | 1,75/23[7] | 450 - 455 | 5,67 - 5,79 | 10,8 | 15 |
| 7.5cm G. L/30 K/16 BAG[4] |  Австро-Венгрия |
Skoda | 488 | 2,25/30 | 620 | 5,85 | 6,0 | 20 |
| 7.5cm Maxim-Nordenfelt |  Испания |
Maxim Nordenfelt Guns Co. | 914 | 3,15/42 | 641 | 6,4 | ||
| 7.5cm Vickers QF L/16 | Испания |
Vickers | 2 000 | 1,2/16 | 260 | 5,99 | ||
| 75mm QF M1905 |  Швеция |
Stockholms Vapenfabrik and Finspong | 975 | 3,6/49 | 780 | 6,5 | ||
| 7.5cm L/50 M1912 | Швеция |
Bofors | 1 010 | 3,67/49 | 780 | 6,5 |
Мнения и оценки
Многие британские моряки восприняли появление 76-мм орудия настороженно, так как считали его недостаточно эффективным. Первый Морской Лорд, адмирал Людвиг Александр Баттенберг (англ. Ludwig Alexander von Battenberg) считал, что орудия калибра менее 152 мм бесполезны, а на малых дистанциях для борьбы с катерами и миноносцами более предпочтительно использование крупнокалиберных пулемётов. Прямо противоположного мнения придерживался Первый Лорд Адмиралтейства Уинстон Черчилль (англ. Winston Leonard Spencer Churchill). Спорный вопрос о применении 76-мм орудий был рассмотрен специальной комиссией, которая пришла к выводу, что такой калибр предпочтительнее других при отражении ночных атак, особенно производимых подводными лодками. Достаточная дальность стрельбы и высокая скорострельность позволят удерживать атакующих на значительной дистанции, пуск торпед с которой невозможен. Однако Баттенберг исключал возможность применения прожекторов, опасаясь их демаскирующего действия. В результате споры о применении QF 12-pdr 18 cwt Mark I продолжались до начала Первой мировой войны, когда орудия уже устарели и были заменены более современными и эффективными.
См. также
- ↑ Длина ствола в калибрах приведена округлённо.
- ↑ Использовалось для вооружения гражданских судов. Данные приведены для модификации 15pdr.
- ↑ Elswick Ordnance Company.
- ↑ 4,0 4,1 4,2 4,3 4,4 4,5 4,6 4,7 4,8 Зенитное орудие.
- ↑ 5,0 5,1 5,2 Полуавтоматическое зенитное орудие.
- ↑ Безоткатная экспериментальная авиапушка.
- ↑ Model Type VI и VIII 1,78/25
Использованная литература и источники
Список литературы
- Norman Friedman Naval Weapons of World War One. — Annapolis: Naval Institute Press, 2011 г.. — 320 с. — ISBN 978-1848321007
Ссылки
- Wikipedia (англ.)
- Naval Weapons (англ.)
Галерея изображений
-
Гильза с метательным зарядом QF 12pdr 18cwt 2lb 12oz Mark II -
Трассирующий снаряд с донным взрывателем Mark IV -
Снаряды с головным взрывателем Mark II и Mark III
