105-мм орудие SK C/32
105-мм/45 орудие SK C/32
Германия  |
| «Rheinmetall-Borsig» |
| «Rheinmetall-Borsig» |
| Состояло на вооружении | 1934-200? |
| Годы эксплуатации | 1932-200? гг. |
| Было установлено на | Германия: броненосцы типа Deutschland, легкий крейсер Emden, миноносцы типа 1935, типа 1937, типа 1939, типа 1941, тральщики типа M, подводные лодки типа I, типа IX, типа X и др., трофейные корабли, береговая оборона  Испания: легкий крейсер Almirante Cervera, миноносцы типа Audaz и др. Румыния: минный заградитель NMS Amiral Murgescu Норвегия: береговая оборона |
| Войны и конфликты | Вторая мировая война |
История создания
Как и последние «большие миноносцы» периода Первой мировой войны, корабли первой серии послевоенных миноносцев ВМС Германии типа 1923 вооружались тремя 105-мм орудиями Utof L/45 в установках LC/16 образца 1916 г. Это орудие имело длинную историю в германском флоте. Созданное в начале века для вооружения крейсеров, впоследствии оно устанавливалось на корабли самых разных классов, в том числе миноносцы и подводные лодки, а во время Первой мировой войны стало использовать в качестве зенитки. Об универсальности артсистемы говорит и ее обозначение (Utof = Uboot-Torpedoboot-Flak).
Орудие имело длину ствола 45 клб и отличалось сравнительно умеренной начальной скоростью снаряда при его довольно большой массе. Заряжание — унитарное, теоретическая скорострельность достигала 15 выстрелов в минуту, но на практике была несколько ниже. В 30-е годы Utof L/45 было приспособлено для использования тех же боеприпасов, что и новое орудие С/32, при этом увеличились начальная скорость снаряда и дальность стрельбы. Установка LC/16 считалась очень удачной, сочетая легкую конструкцию со значительным углом возвышения ствола.
Миноносцы второй серии типа 1924 получили на вооружение новые 105-мм орудия SKC/28. Это была первая морская артсистема, созданная в Германии после окончания Первой мировой войны. Первоначально пушка разрабатывалась как 127-мм 45-калиберная SKC/25, но под воздействием западных держав была перепроектирована под меньший калибр, при этом длина ствола возросла до 55 клб. Результатом стал сильно возросший вес орудия, делавший его тяжеловатым для установок, в которых отсутствовал силовой привод наведения. На этот раз использовался облегченный снаряд с высокой начальной скоростью, обеспечивавшей значительную дальнобойность.
Орудия С/28 не получили распространения в германском флоте, и запас снарядов для них был сделан весьма небольшой. Это стало одной из причин, по которой еще до начала Второй мировой войны миноносцы типа 1924 начали перевооружать более совершенными 105-мм/45 орудиями SK С/32. К числу их несомненных достоинств можно отнести высокую техническую надежность, простоту в обслуживании и удивительную живучесть ствола, превышавшую 4000 выстрелов. С другой стороны, по весу снаряда, дальности стрельбы и скорострельности орудие проигрывало британской 102-мм пушке Mk.XVI, которой вооружались эскортные миноносцы, не говоря уже о более мощных орудиях эсминцев.
Конструкция
105-мм орудие SK C/32 было разработано концерном «Rheinmetall-Borsig» в 1932 году.

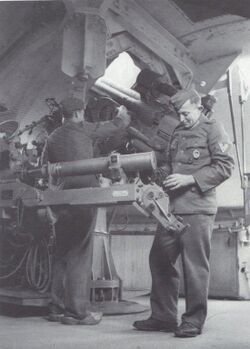

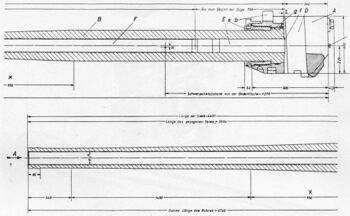

Пушки раннего выпуска состояли из ствола-моноблока с кожухом и казенника. Орудия более позднего выпуска имели более легкий ствол со свободным лейнером и обозначались как 10,5-cm SK C/32 nS. Визуально орудия разных выпусков легко различались: орудия ранних выпусков имели гладкую, слегка коническую, наружную поверхность на всей длине, орудия поздних выпусков - имели кожух до примерно половины длины ствола со стороны казейника и увеличивающее прочность утолщение на небольшом расстоянии от дульного среза. Ствол имел 32 нареза глубиной 1,25 и шириной 6,8 мм с прогрессивным шагом от 1:45 до 1:30.
Орудие снабжено автоматическим клиновым затвором.
Ствол находится в люльке, вверху размещен тормозной гидроцилиндр отката, внизу - два пружинных накатника, возвращающих ствол в исходное положение. Количество и расположение гидроциллиндров отката и пружинных накатников могло быть разным даже на одной модели орудийной установки.
Стрельба из пушки осуществляется с левой стороны пушки ножной спусковой педалью на береговых установках, а при установке на кораблях - с помощью электромагнитного переключателя. Скорее всего, на установках подводных лодок спуск также имел механическую конструкцию.
Наведение орудия осуществлялось вручную. Вертикальное наведение осуществляется с места вертикального наводчика, расположенного слева от ствола, горизонтальное - с места горизонтального наводчика, расположенного справа от ствола. Вертикальный наводчик имеет вспомогательный маховик горизонтальной наводки.
Орудие снабжено оптическими прицелами наведения на цель, соединенные со стволом орудия с помощью телескопических тяг, отдельно с левой и правой сторон орудия на местах вертикального и горизонтального наводчиков. Рукоятки и приборы вертикального наведения расположены с левой стороны орудия, а горизонтального - с правой стороны. Приводы дублируются на оба места наводчиков и производят одновременное наведение обоих оптических прицелов.
-
Конструкция казенной части с затвором 105-мм/45 орудия SK C/32. -
Конструкция противооткатных устройств 105-мм/45 орудия SK C/32. -
Конструкция замка и механизма стрельбы 105-мм/45 орудия SK C/32. -
Конструкция приводов вертикального наведения 105-мм/45 орудия SK C/32. -
Конструкция приводов горизонтального наведения 105-мм/45 орудия SK C/32.
Боеприпасы и боекомплект

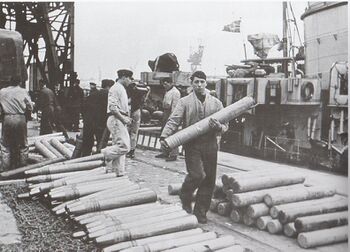

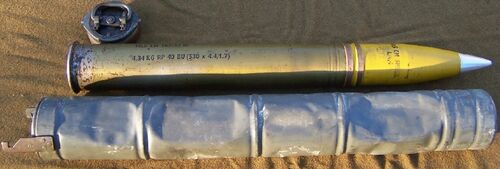

Выстрел унитарный, с зарядом помещенным в латунную гильзу. В конце Второй мировой войны гильзы стали делать стальными и покрывать лаком. Проводились эксперименты с использованием частично пластмассовых гильз, было выпущено некоторое количество для проведения войсковых испытания, однако неизвестно попали ли эти боеприпасы в боевые части и на корабли.
Номенклатура боеприпасов 105-мм/45 орудия SK C/32 не отличалась разнообразием. К пушке имелись фугасный, оснащенный ударным или дистанционным взрывателями, и осветительный снаряд. В боекомплект тральщиков, осуществлявших траление в районах баз, включались только зенитные снаряды.
В послевоенное время норвежская фирма Nammo Raufoss AS выпускала противолодочные (ныряющие) снаряды. Последняя партия была выпущена в 1985 году и имела маркировку ASP M85.
| Фугасный HE L/4,4 | Осветительный Illum L/4,1 | Противолодочный ASP M85 | |
|---|---|---|---|
| Вес выстрела, кг | 24,2 | 22,7 | 24,42 |
| Вес снаряда, кг | 15,1 | 14,7 | 15,1 |
| Вес ВВ, кг (марка ВВ) | 1,395 (Fp 02) | - | 1,63 (Пластит) |
| Заряд, кг (марка) | 4,08 (RPC/40N) | 4,08 (RPC/40N) | 4,15 |
| Длина выстрела, см | 105,2 | 102,3 (???) | 105,4 |
| Длина снаряда, см | 45,9 | 43 (???) | 46 |
| Длина гильзы, см | 45,9 | 45,9 | 45,9 |
| Вес гильзы, кг | 4,6 | 4,6 | 4,6 |
| Начальная скорость, м/с | 780 | 780 (???) | 785 |
Боекомплект 105-мм/45 орудий SK C/32 миноносцев составлял 200 выстрелов на ствол и по 20 снарядов в кранцах первых выстрелов на каждое орудие, тральщиков - 120 (+20 на орудие в кранцах), подводных лодок - 110-120.
Баллистика
Немецкие снаряды имели начальную скорость 780 м/с, дальность стрельбы - 15 175 м при угле возвышения орудий - 44,4° и досягаемость по высоте - 10 300 м при угле - 80°.
Норвежский снаряд имел начальную скорость 785 м/с, дальность стрельбы - 15 350 м при угле возвышения орудий - 45°.
Установки
Орудие разрабатывалось для миноносцев, оснащенных довольно сильной зенитной батареей, и установка MPL C/32 имела ограниченные возможности зенитной стрельбы - огонь мог вестись лишь по торпедоносцам.
Вскоре в серию пошла установка MPL C/32gE, доработанная под большие углы возвышения, придавшие пушке свойств универсального орудия.
Установки миноносцев имели коробчатые щиты, открытые сзади с противоосколочным бронированием толщиной 5-8 мм. В дальнейшем на корабли могли устанавливаться установки с облегченными щитами закрывающими только лобовую часть спереди и прицелы с боков и бронированием 2-5 мм. Справа и слева от ствола в верхней части лобового и передней части щита прорезаны окна для прицелов, закрывающиеся броневыми крышками. На некоторых установках имелся ручной привод открытия крышек изнутри установки наводчиками.
С левой стороны к щитам мог крепиться механический установщик дистанционных взрывателей. В случае установки с облегченным щитом установщик крепился непосредственно к станине с той же левой стороны.
Для подводных лодок была разработана специальная версия, учитывающая погружение под воду. Установки подводных лодок щитового прикрытия не имели.
Установка MPL C/30 представляла собой одноименную установку для 88-мм/45 орудия SK C/30.
| Марка установки | Вес установки, кг | Углы вертикальной наводки | Бронирование щита, мм | Корабли |
|---|---|---|---|---|
| MPL C/32 | 6485 | -10°...+50° | 5-8 | Миноносцы типа 1935, типа 1937 |
| MPL C/32gE | 6750 | -10°...+70° | 5-8 | Броненосцы типа Deutschland, легкий крейсер Emden, миноносцы типа 1939, типа 1941 |
| Ubts LC/32 | 4970 | -10°...+35° | - | Подводные лодки типа I и ранние типа IX |
| Ubts LC/36 | 4600 | -10°...+30° | - | Подводные лодки типа IX (поздние), типа X |
| MPL C/30 | 6910 | -9°...+80° | 2-5 | Тральщики типа M, легкие корабли |
-
Конструкция 105-мм/45 орудийной установки L.M. C/36D. -
Конструкция 105-мм/45 орудийной установки M.P.L. C/30D от 88-мм орудий. Вариант 2. -
Конструкция 105-мм/45 орудийной установки MPL C/32gE без установщика дистанционных взрывателей. -
Конструкция 105-мм/45 орудийной установки MPL C/32gE с установщиком дистанционных взрывателей ZM-38. -
Конструкция 105-мм/45 орудийной установки M.P.L. C/30D от 88-мм орудий. Без щита. -
Конструкция 105-мм/45 орудийной установки MPL C/32gE с облегченным щитом.
Управление огнем

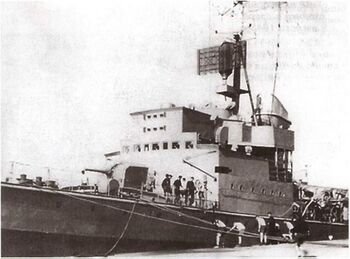

Система управления огнем миноносцев была примерно такой же, как на эскадренных миноносцах. На верхнем мостике находился 3-метровый дальномер и визир центральной наводки (Zielgeber) — оба на стабилизированных основаниях. Информация с них поступала в центральный автомат стрельбы (Vorhaltrechter), расположенный под носовой надстройкой на платформе по левому борту. Он вырабатывал данные на углы установки горизонтальной и вертикальной наводки. Для учета бортовой и килевой качки имелась гировертикаль. Основными недостатками системы были невозможность управления зенитным огнем, а также отсутствие второго дальномера для кормовой группы орудий. Управление зенитной стрельбой осуществлялось с помощью ручных 0,7-м дальномеров и упрощенным прибором зенитной стрельбы, информация с которого передавалась по телефону. С конца 1942 года миноносцы стали оснащаться радаром FuMO-21, а с 1944 года дополнительно устанавливалась станция обнаружения воздушных целей FuMO-63 Hohentwiel.
На орудийные установки углы вертикальной и горизонтальной наводки передавались с центрального автомата стрельбы и отображались на указателях центральной наводки, расположенных слева (вертикальная) и справа (горизонтальная) от ствола, на местах соответствующих наводчиков. На указателях присутствуют черные стрелки - указатели от центрального автомата стрельбы, красные - от дальномерного поста.
Система управления огнем на тральщиках имела аналогичный состав.
На последних вступавших в строй миноносцах типа 1939, тральщиках типа 1940 и всех тральщиках типа 1943 система управления огнем была доработана для зенитной стрельбы.
Управление огнем на подводных лодках осуществлялось при помощи ручных дальномеров и таблиц стрельбы.
Корабли в искусстве

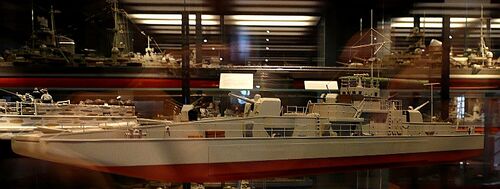

105-мм/45 орудием SK С/32 в игре вооружен представленный в игре «Мир кораблей» исследуемый эсминец немецкой ветки V уровня T-22. Игровой корабль в стоковом корпусе соответствует проекту реального прототипа, в топовом - после модернизации, направленной на усиление зенитного вооружение.
Литература и источники
Ссылки
- dreadnoughtproject.org(англ.)
- Reddit-WarshipPorn
- www.navweaps.com(англ.)
- www.navypedia.org(англ.)
- uboat.net(англ.)
- www.shipbucket.com(англ.)
- naval-encyclopedia.com(англ.)
- www.german-navy.de(англ.)
- Naval History and Heritage Command(англ.)
- www.naviearmatori.net(ит.)
- www.associazione-venus.it(ит.)
- forums.airbase.ru
- www.airwar.ru
- seawarpeace.ru
- tsushima.su
Литература
- Н.В.Митюков, С.В.Патянин Легкие крейсера типа «Принсипе Альфонсо». — «Морская кампания». — Москва: 2019 №7. — 64 с.
- Патянин С.В., Морозов М.Э. «Черные молнии» Кригсмарине. Немецкие миноносцы Второй мировой. — Война на море. — Москва: Яуза, ЭКСМО, 2009. — 160 с. — ISBN 978-5-699-32293-0
- Waffen-Revue. — Nürnberg: Journal-Verlag Schwend GmbH, №34. — 166 с.
- Campbel J. Naval weapons of World War two. — Annapolis, Maryland, USA: Naval Institute Press, 1985/2002. — 406 с. — ISBN 0-87021-459-4
- Gröner, Erich. Die deutschen Kriegsschiffe 1815-1945. Band 2. — Sulzberg, Deutschland: Bernard & Graefe Verlag, 1982. — 224 с. — ISBN 978-3763748006
- Breyer, Siegfried Beute-Zerstorer und Torpedoboote der Kriegsmarine. — Marine-Arsenal №46. — Wölfersheim-Berstadt, Deutschland: Podzun-Pallas-Verlag GmbH, 1997. — 54 с.
- Патянин С.В., Морозов М.Э. Немецкие эсминцы Второй мировой. Демоны морских сражений. — Война на море. — Москва: Эксмо, Яуза, 2007. — 160 с. — ISBN 978-5-699-24368-6
- Патянин С.В., Морозов М.Э. «Черные молнии» Кригсмарине. Немецкие миноносцы Второй мировой. — Война на море. — Москва: Яуза, ЭКСМО, 2009. — 160 с. — ISBN 978-5-699-32293-0
- Дашьян А.В. Эсминцы Второй Мировой. — Москва: Эксмо, Яуза, 2019. — 416 с. — ISBN 978-5-04-098439-8
- Дашьян А.В., Патянин С.В. Митюков Н.В, Барабанов М.С., Иванов В.В, Гайдук А.А Флоты Второй Мировой. — Москва: Эксмо, Яуза, 2009. — 608 с. — ISBN 978-5-699-33872-6
- Бережной С.С. Трофеи и репарации ВМФ СССР. Справочник. — Якутск: 1994. — 190 с.
- Широкорад А.Б. Бог войны Третьего рейха. — Военно-историческая библиотека. — Москва: АСТ, 2003. — ISBN 5-17-015302-3
Галерея
105-мм/45 универсальное орудие SK С/32 nS в установке MPL C/32gE со снятым щитом в одном из музеев.
105-мм/45 универсальное орудие SK С/32 nS в установке MPL C/32gE. Музей пушек Торпи, Финляндия.

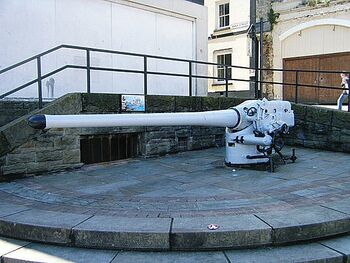

Сохранившиеся 105-мм/45 орудия SK С/32 в Норвежских береговых установках.
Прочее
-
Установщик дистанционных взрывателей ZM-38 с установленным снарядом. -
Установщик дистанционных взрывателей ZM-37. -
Орудийный расчет у 105-мм/45 орудия SK С/32 в лодочной установке Ubts LC/32. -
105-мм/45 орудийная установка MPL C/32gE. -
105-мм/45 орудийная установка MPL C/32gE. -
105-мм/45 орудийная установка MPL C/32gE румынского минзага NMS Amiral Murgescu. -

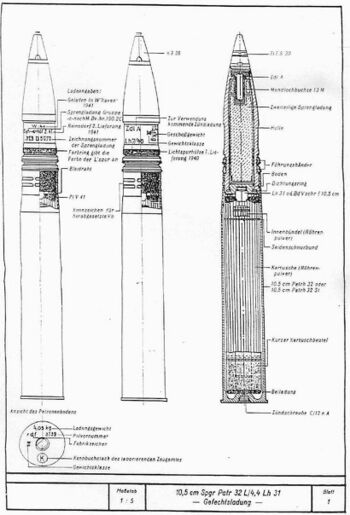

105-мм зенитный снаряд 10-cm Sprgr. Pair. L/4.4 Kz.. -
Норвежский 105-мм противолодочный снаряд ASP M85. -
Конструкция полуутопленной береговой установки с 105-мм/45 орудием SK С/32. -
Конструкция 105-мм/45 орудийной установки M.P.L. C/30D от 88-мм орудий. Вариант 1. -
Конструкция 105-мм/45 орудийной установки MPL C/32gE без щита.
