Эскадренные миноносцы типа 20 de Julio

Эскадренные миноносцы типа Lima

Эскадренные миноносцы типа 20 de Julio

ARC Antioquia (1961)

Постройка и служба

2 ед. Заказано

2 ед. Построено

1955–1958 гг. Годы постройки

1958–1986 гг. Годы службы

Швеция, Kockums, Мальме,
Götaverken, Гётеборг Место строительства

Общие данные

2650 / 3300 т. Водоизмещение
(стандартное/полное)

121,1 / 12,4 / 4,70 м. Размерения
(длина/ширина/осадка)

2 ТЗА, 2 ПК / 55000 л.с. Энергетическая установка

32 узл. Скорость хода

3000 (18) миль Дальность плавания

Экипаж

248 чел. Общая численность

21 чел. Офицеры

Вооружение

Главный калибр:

6 (3x2) орудий 120-мм/50 Bofors M50

Зенитная артиллерия:

4 (4x1) автомата 40-мм/70 Bofors M48

Минно-торпедное вооружение:

4 (1×4) ТА 533-мм

Противолодочное вооружение:

1 (1х4) ПЛРК 375-мм Bofors M50 ASWRL

Построенные корабли

ARC 20 de Julio , ARC 7 de Agosto

Эскадренные миноносцы типа 20 de Julio — серия из двух эскадренных миноносцев ВМС Колумбии. Корабли заказаны в Швеции в 1954 г., в их основе лежал немного модифицированный проект шведских эсминцев типа Halland.

Общие сведения

Эскадренные миноносцы типа 20 de Julio, заказанные в Швеции в 1954 году, представляли собой модифицированные эсминцы типа Halland. У них было другое вооружение, больше электроники и иная внутренняя компоновка, чем у их собратьев в Швеции.

История создания

Предпосылки к созданию

После вступления в должность президента в июне 1953 года, генерал Х. Рохас Пинилья (G. Rojas Pinilla) решил модернизировать Вооружённые силы Колумбии. В отношении военно-морских сил Колумбии (ARC), после анализа предложений США и Великобритании по их эсминцам (типа Fletcher и типаDaring соответственно), было решено, что побывавшие на службе других ВМС корабли использоваться не будут.

Швеция предложила построить два эсминца типа Halland. Дело в том, что эсминцы HMS Halland и HMS Småland ВМС Швеции были построены в 1950-х годах. В планах была заказ ещё на два эсминца того же типа (HMS Lappland (J24) и HMS Värmland (J25)). Когда шведское правительство сократило финансирование военно-морских сил, верфи уже получили заказы. Колумбия проанализировала предложение Стокгольма и приняла его. 12 июня 1954 года в Боготе был подписан контракт со Швецией на строительство двух модифицированных эсминцев типа Halland.

Проектирование

Отличия эсминцев типа *Halland* и типа *20 de Julio*.

Эскадренные миноносцы типа 20 de Julio по конструкции были практически идентичны своим прототипам, шведским эсминцам типа Halland, но были перепроектированы под потребности военно-морского флота Колумбии. Основным изменением стала замена 57-мм орудийной башни на третью орудийную башню. Количество зенитных орудий было сокращено до четырех, а радиолокационное оборудование стало более обширным. Кондиционер был установлен с учетом условий эксплуатации в тропических водах.

От шведского проекта они отличались тремя 120-мм башнями (вместо двух) и отсутствием пусковых установок для запуска противокорабельных ракет Saab Rb 08. Для экономии веса было сокращено также другое вооружение.

Постройка и испытания

Эсминец ARC 20 de Julio (D-05) был построен на верфи Kockums, спущен на воду 26 июля 1956 года и передан военно-морским силам Колумбии 24 июля 1958 года.

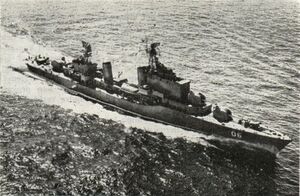

Эсминец ARC 7 de Agosto (D-06) был спущен на воду 31 октября 1958 года.

Описание конструкции

Корпус

Корпус был спроектирован с полубаком и длинной непрерывной надстройкой, что позволяло экипажу перемещаться по всему кораблю, не выходя наружу, и тем самым сводило к минимуму риск радиоактивного заражения. В отличие от эсминцев предыдущих типов, у которых надстройка была сделана из алюминия, у эсминцев типа «Халланд» она была стальной. Алюминий позволял снизить вес корабля, но имел тот недостаток, что плавился при гораздо более низкой температуре, чем сталь, в случае пожара на борту. Поэтому для снижения веса в надстройке использовался гофрированный оцинкованный металл.

Длина эсминцев типа 20 de Julio составляла 121 метр, а ширина — 12,6 метра.

Энергетическая установка и ходовые качества

Энергетическая установка включала в себя два комплекта паровых турбин с двойным редуктором De Laval суммарной мощностью 55 000 л.с.^[1] и два паровых котла фирмы Penhoët. Котлы давали пар под давлением 40 бар и при температуре 420 градусов для двух турбин. ТЗА обеспечивали током два главных гребных электродвигателя, которые и вращали два винта. Запас топлива составлял 524 т.

Максимальная скорость достигала 32 узла^[2]. Дальность плавания составляла 3 000 морских миль при крейсерской скорости в 20 узлов и 445 морских миль полным ходом при скорости 35 узлов.

Экипаж и обитаемость

Экипаж эсминцев насчитывал 248 человек, из них 21 офицер и 227 унтер-офицеров и матросов.

Вооружение

Главный калибр

Основное вооружение состояло из трёх полностью автоматических сдвоенных установок с орудиями 120-мм/50 Bofors M50 образца 1950 года, которые первоначально наводились с центрального прицела. Позже его заменили новым артиллерийским радиолокационным прицелом, подключённым к радару.

Характеристика	120-мм Bofors M1950
Длина ствола, калибров	50
Длина орудия, мм	6 387
Масса орудия, кг	н/д
Скорострельность, выстр/мин	от 12 до 42 (выборочно)^[3]
Вес снаряда, кг	44,4
Начальная скорость снаряда, м/с	850
Угол возвышения	от -10° до +85°
Максимальная дальность стрельбы, км	20,5 / 9^[4]

Зенитная артиллерия

Вспомогательное вооружение состояло из четырех одиночных орудий 40-мм/70 Bofors M48. Первоначально управление осуществлялось с центрального поста на мостике, а затем с помощью цифровой системы управления огнём, размещённой в характерном обтекателе под палубой мостика.

Характеристики	40-мм Bofors SP48
Калибр	70
Длина ствола, мм	3100
Вес ствола, кг	2870
Вес снаряда, кг	2,5
Скорострельность, выстр./мин.	240
Начальная скорость снаряда, м/с	1025
Угол возвышения	-10° до + 90°
Максимальная дальность стрельбы, км	12 / 4^[5]

Минно-торпедное вооружение

Торпедное вооружение состояло из двух счетверённых установок 533-мм с восемью торпедными аппаратами (ТА).

Противолодочное и противоминное вооружение

Для противолодочной обороны на кораблях имелся гидролокатор в куполе, который в нерабочем состоянии убирался в корпус. При обнаружении подводной лодки можно было выпустить четыре 375-мм противолодочные ракеты Bofors с зарядом 100 кг и дальностью полета от 300 до 1200 метров по траектории вокруг цели, над ней и под ней из поворотной четырехствольной пусковой установки 375-мм Bofors M50 ASWRL.

Радиолокационное и радиоэлектронное вооружение

Радиолокационное оборудование включало:

радар дальнего наблюдения LW-03/SGR-114 производства Hollandse signaalapparaten (HSA);
радар воздушного/надводного поиска HSA DA-02/SGR-105;
четыре радара управления стрельбой HSA M45;
гидролокатор корпуса.

Построенные корабли

Эскадренные миноносцы типа 20 de Julio
№	Название	Бортовой номер	Верфь	Дата закладки	Дата спуска на воду	Дата вступления в состав флота	Статус	Примечания
1	ARC 20 de Julio	D05	Kockums, Мальме, Швеция	10.1955	26.06.1956	15.06.1958	Списан в 1984 г.
2	ARC 7 de Agosto (ex-3 de Junio)	D06	Götaverken, Гётеборг, Швеция	11.1955	19.06.1956	31.10.1958	Списан в 1986 г.

Этот корабль в искусстве

Корабль представлен в игре «Мир кораблей» в качестве суперэсминца Пан-Америки 20 de Julio.

См. также

↑ по другим источникам - 58 000 л.с.
↑ по другим источникам - 35 узлов.
↑ режим 42 выстрела в минуту обеспечивают оптимальную дисперсию)
↑ по наземным/воздушным целям
↑ по наземным/воздушным целям
