Фрегаты типа Sachsen

Фрегаты типа Brandenburg

Фрегаты типа Sachsen

Фрегаты типа Baden-Württemberg

Служба

ФРГ

Постройка и служба

3 ед. Заказано

3 ед. Построено

1999-2006 гг. Годы постройки

2004 - н.в. гг. Годы службы

Blohm & Voss, Гамбург
HDW, Киль
Thyssen NSW, Эмден Место строительства

Общие данные

4200 / 5600 т. Водоизмещение
(стандартное/полное)

143 / 17,4 / 7 м. Размерения
(длина/ширина/осадка)

1 ГТД, 2 ДД Энергетическая установка

29 узл. Скорость хода

4000 (18) миль Дальность плавания

Экипаж

243 чел. Общая численность

39 чел. Офицеры

Вооружение

Ракетное вооружение:

2 (2×4) ПУ (8 ПКР Harpoon RGM-84D)
1 (1x32) ВПУ Standard SM-2MR Block IIIA (24 RIM-66M + 32 RIM-162B)
2 ПУ (2x21) SAM (42 RIM-116A)

Универсальное/артиллерийское вооружение:

1 (1x1) 76-мм/62 OTO Melara Compact SR
2 (2x1) автопушки 27-мм/64 MLG27
4 (4x1) пулемёта 12,7-мм/90 M2 BMG

Минно-торпедное вооружение:

2 (2х3) ТА 324-мм Mk 32 mod. 9 (торпеды MU90)

Авиационное вооружение

2 вертолёта Lynx Мк.88 или NH-90

Построенные корабли

Sachsen (F219), Hamburg (F220), Hessen (F221)

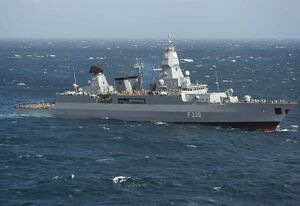

Фрегаты типа Sachsen (рус. «Заксен») — серия из трёх фрегатов проекта F-124 ВМС Германии. Корабли построены в 1999-2006 гг. консорциумом AHGE-124 под руководством Blohm + Voss по концепции МЕКО, но с применением технологий Stealth. Первоначально планировалось заказать четыре фрегата, но в итоге было заказано только три. Все корабли находятся в составе Военно-морских сил Германии.

Общие сведения

Фрегаты типа Sachsen представляют собой серию из трёх кораблей военно-морских сил Германии. Проект был разработан в 1990-х годах немецкими судостроительными компаниями Blohm + Voss и ThyssenKrupp. Решение о разработке и строительстве четырёх фрегатов проекта F-124 было принято в 1996 году. Фрегаты были предназначены для замены устаревших эскадренных миноносцев типа Lütjens. По основным размерениям данные фрегаты могут быть классифицированы как эсминцы.

Имена фрегатам даны по названиям городов (F220) и земель (F219, F221) Германии.

История создания

Предшественники

Фрегаты типа Brandenburg представляют собой серию из четырех кораблей, построенных в 1992-1996 гг. Являются первыми кораблями ВМС Германии, построенными по концепции MEKO. В настоящее время все фрегаты находятся на боевом дежурстве.

Предпосылки к созданию

Новые корабли должны были усилить имеющуюся группировку и постепенно заменить устаревшие эсминцы типа Lütjens и фрегаты типа Bremen.

Проектирование

Разработка проекта началась 27 января 1994 года. В это время Германия, Нидерланды и Испания заключили соглашение по координации работ по созданию проектов национальных фрегатов (TFC - Trilateral Frigate Cooperation). В рамках него были созданы проекты типа Sachsen (F-124) (Германия), LFC (Нидерланды) и F-100 (Испания). Стороны также приняли решения по унификации и стандартизации компонентов. В частности, были согласованы 42 наименования образцов и систем вооружения и оборудования.

В 1996 году было получено разрешение на строительство и 12 июля 1996 года подписан контракт на постройку первых трёх фрегатов с возможностью постройки четвертого корабля^[1]. Строительные верфи сформировали консорциум AHGE-124 под руководством Blohm + Voss.

В качестве прототипа был взят проект фрегатов типа Brandenburg (проект F-123), но с применением технологии Stealth и изменением радиотехнического вооружения. Проект разработан на основе концепции МЕКО. Предполагалось, что корабли смогут управлять вертолетами массой до 15 тонн при состоянии моря до 6 баллов. Энергетическая установка оснащена интегрированной системой мониторинга, а газотурбинный двигатель установлен в специальном модуле для шумоподавления, разработанном MTU.

Постройка и испытания

Головной корабль типа Sachsen заложен в 1999 г. на верфи Blohm & Voss в Гамбурге (Германия), спущен на воду в 2001 году и введён в состав флота в 2004 году. Другие фрегаты - Hamburg и Hessen были заложены соответственно на верфях HDW в Киле и Thyssen NSW Эмдене в 2000 и 2002 гг., спущены на воду в 2002 и 2003 гг. и приняты флотом в 2004 и 2006 годах.

Описание конструкции

Корпус

Корпус стальной, разделен на 8 водонепроницаемых отсеков, с двумя непрерывными палубами, с двойным дном на большей части длины. Фрегаты имеют развитую двухъярусную надстройку с нижним ярусом шириной от борта к борту. На полубаке размещена 127-мм артиллерийская установка.

Каждый фрегат имеет полное водоизмещение 5600 т. Запас на модернизацию 270 тонн. Длина по ватерлинии составляет 132,2 м, общая длина - 143 м, ширина - 17,4 м, осадка при полной нагрузке - 7 м.

Бронирование

Конструктивная защита аналогична принятой на кораблях типа Brandenburg.

Энергетическая установка и ходовые качества

Двухвальная главная энергетическая установка (ГЭУ) работает по схеме CODAG^[2] и включает один газотурбинный двигатель (ГТД) General Electric LM2500 мощностью 31 960 л.с. (22,499 кВт) и два дизельных двигателя (ДД) MTU 20V 1163 TB92 мощностью 20 130 л.с. Валы приводят в движение два винта с регулируемым шагом. Радиус циркуляции составляет 570 м.

Максимальная скорость составляет 29 узлов, а дальность плавания составляет 4000 морских миль на 18 узлах с автономностью 21 сут.

Вспомогательное оборудование

Фрегаты имеют систему стабилизации скорости крена руля.

Экипаж и обитаемость

Численность основного экипажа составляет 245 человек, из них 39 офицеров, 15 авиаперсонал. Предусмотрены помещения для командира и персонала оперативных групп, а также для военнослужащих женского пола.

Вооружение

Ракетное вооружение

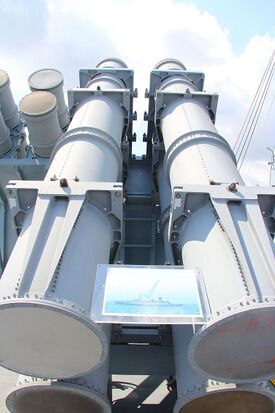

В качестве ракетного вооружения на фрегатах типа Sachsen используют комплекс противокорабельных ракет (КПКР) Harpoon RGM-84D в двух пусковых установках (ПУ) Mk-141 с четырьмя направляющими. На кораблях также размещен ЗРК Standart SM-2, включающий в себя две 16-ячеечные установки вертикального пуска (УВП) Mk-41 для ЗУР RIM-162 ESSM, и комплекс RAM с двумя ПУ Mk 49, снаряженных 21 ракетами RIM-116А в каждом.

Технические характеристики ракет
Характеристики	КПКР	ЗРК
Характеристики	RGM-84D Harpoon	RIM-116	RIM-162 ESSM
Длина, м	5,18	2,8	3,66
Диаметр, м	0,34	0,127	0,254
Масса ракеты, кг	742	70	245
Дальность стрельбы, км	280	0,5-10	18
Скорость полёта, М	0,85	1,5–2,0	>4
Двигатель	ТРД	РДТТ
Тип боевой части	осколочно-фугасная
Система управления	Инерциальная+АР	АУ+СН

Универсальное/артиллерийское вооружение

На фрегатах типа Sachsen в качестве главного калибра используется одно орудие 76-мм/62 OTO Melara Compact SR. Для ближней обороны установлены две автопушки 27-мм/64 MLG 27 и четыре крупнокалиберных пулемёта калибра 12,7-мм/90 M2 BMG.

Характеристика	76-мм OTO Melara Compact SR	27-мм MLG 27	12,7-мм M2 BMG
Калибр	62	64	90
Длина ствола, мм	4724	2310	1143
Масса АУ, кг	765	850	58,6
Масса снаряда, кг	6,35	0,260	0,0485
Скорострельность, выстр./мин.	120	1000–1700	485—635
Начальная скорость снаряда, м/с	914-925	1100	860
Угол возвышения	-15° / + 85°	-15° / +60°	-10° / +80°
Боезапас на одно орудие	85	90	100
Максимальная дальность стрельбы, км	18,4	4	4,5-6,7

Минно-торпедное вооружение

Торпедное вооружение состоит из двух трёхтрубных торпедных аппаратов 324-мм Mark 32 mod.9. В боекомплекте противолодочные торпеды MU 90.

Характеристики	ТА Mark 32
Масса, кг	235—238
Длина, м	2,6
Диаметр, мм	324
Масса боевой части, кг	44,5
Дальность, м	7,3

Авиационное вооружение

Фрегаты типа Bremen оснащались вертолётной площадкой и ангаром. Вертолёты NH-90 или Lynx Мк.88 с ракетным вооружением являются ключевым компонентом вооружения фрегатов. Взлетно-посадочная площадка оснащена светотехническим оборудованием с системой принудительной посадки MBB-FHS.

Характеристика	NH-90	Lynx Мk.88
Диаметр главного винта, м	16.30	12.80
Длина, м	19.56	15.16
Высота, м	5.44	3.75
Силовая установка	2 ГТД Rolls-Royce/Turbomeca RTM 322-01/9	2 ГТД Rolls-Royce Gem Mk 41-2
Практический потолок, м	4250	5500
Дальность полета, км	1150	178-593
Максимальная взлетная масса, кг	10000	4763
Крейсерская скорость, км/ч	262	232
Боевая дальность, км	950	н/д
Экипаж, чел	1-4	2 пилота + 2 оператора
Полезная нагрузка	14-20 солдат или 12 носилок или 2500 кг груза в кабине и 700 кг на внешней подвеске (NFH)	10 солдат или 11 пассажиров или 907 кг груза в кабине или 1361 на подвеске
Вооружение	Боевая нагрузка - 700 кг: УР воздух-воздух, воздух-поверхность, ПКР АМ-39 Exoset и противолодочные торпеды Murena, Мк.46 или А244, глубинные бомбы.	Боевая нагрузка - 726 кг на 2 узлах подвески: 2 торпеды Mk.46 или Stingray, или 4 ПКР Sea Skua или АМ.39 Exocet, или 2 глубинные бомбы Mk.11

Радиоэлектронное вооружение

Четырехугольная мачтовая надстройка с РЛС на фрегатах типа *Sachsen*

БИУС SEWACO-FD с системами Link 11/16, SCOT 1A SATCOM;
РЛС обнаружения воздушных целей SMART-L;
РЛС обнаружения воздушных и надводных целей APAR;
РЛС обнаружения надводных целей Triton;
РЛС навигационная типа Raypath;
ОЭСУ IRST;
комплекс РЭБ DASA F1 18000S-II;
пассивные средства РЭП ПУ SRBOC Mk 36 (4х6 - 130-мм)
подкильная ГАС DSQS 23BZ и ATASS
система РЭР FL-1800S Stage II;
электрооптическая система управления огнем MSP 500;
система противоторпедной защиты TAÜ

Модернизации и переоборудования

В конце 2010-х гг. на всех фрегатах ПУ SRBOC Mk 36 средств РЭП заменили на более совершенную 4x MASS.
В августе 2021 года РЛС обнаружения воздушных целей SMART-L заменили на AESA TRS-4D/LR ROT. Системы IFF кораблей также были модернизированы.

Построенные корабли

Фрегаты типа Sachsen
Название	Бортовой номер	Верфь	Дата закладки	Дата спуска на воду	Дата вступления в состав флота	Судьба
Sachsen	F219	Blohm & Voss, Hamburg	01.02.1999	20.01.2001	04.11.2004	В составе флота.
Hamburg	F220	HDW, Kiel	01.09.2000	02.08.2002	13.12.2004	В составе флота.
Hessen	F221	Thyssen NSW, Emden	14.09.2002	26.06.2003	21.04.2006	В составе флота.
Thüringen	F222	Заказ отменён

См. также

↑ Четвёртый корабль должен был получить название Thüringen (F222), но впоследствии этот заказ не был подтверждён
↑ CODAG (Combined diesel and gas) - Комбинированный дизель и газ
