Бериев КОР-3
Бериев КОР-3
.svg){kind=small} СССР |
История создания
В конце 30-ых годов ХХ-го века в рамках оснащения будущих крупных боевых кораблей (крейсеров, линкоров), которые должны были быть построены по программам «Большой флот», в ЦКБ МС под руководством Бериева была создана летающая лодка КОР-2 (позже получила обозначение Бе-4), впервые поднявшаяся в воздух в 1940 году. Она была принята на вооружение, но в ходе испытаний летчики выявили ряд недостатков (например крутая глиссада планирования), к тому же требовались самолеты с более высокими летными характеристиками. Поэтому с этого же года ЦКБ МС начало работы по проекту корабельного самолета КОР-3.
В конце 1940 были подготовлены эскизы двух вариантов, которые должны были быть оснащены двигателем М-64Р мощностью 1200 л.с. — летающей лодки и поплавкового гидросамолета, при этом оба они имели двухкилевое оперение. Гидросамолет был предложен, т.к. его можно было принять на борт корабля на ходу, а также оборудовать смотровым люком в полу кабины экипажа для увеличения точности бомбометания. Габаритные размеры (длина 10,5, размах крыла 12 м) и максимальная взлетная масса (порядка 2800 кг) были аналогичны тем, что имел КОР-2.
Но двигатель М-64Р не был запущен в серийное производство, поэтому теперь планировалось использовать М-87А (мощностью 950 л.с.) — хотя его большой реактивный момент исключал использование этого двигателя на одномоторной летающей лодке. В связи с этим основным стал вариант двухпоплавкового гидросамолета.
Тем временем были получены результаты испытаний катапульты Н-1, созданной ЦНИИ-45[2] и Николаевским государственный судостроительный заводом №198 им. Андре Марти[3] — максимальная допустимая для взлета масса самолета составляла 3500 кг. В связи с этим соответствующая масса КОР-3 была увеличена до 3100 кг.
При это существовал вариант колесного самолета на базе поплавкового — должны было быть установлено шасси с убирающимися в крыло основными опорами.

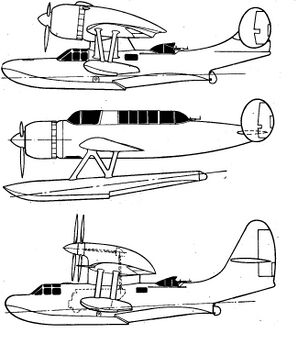

Но, тем не менее, не смотря на предпочтительность поплавквого самолета, в апреле 1941 года были представлены три новых варианта, являющихся летающими лодками и теперь именовавшимися Бе-6[4]:
- с подкосным крылом, наподобие КОР-2, и размещенным между консолями крыла на пилоне двигателеv М-89 мощностью 1200 л.с.;
- практически аналогичен предыдущему варианту, но со свободнонесущим крылом;

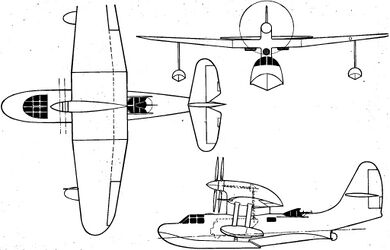

- самые главные отличия — во-первых, двигатель М-107 мощность 1500 л.с., во-вторых, его размещение в фюзеляже, в-третьих, соосные воздушные винты, которые приводились во вращение при помощи валов и механической передачи. Кабина пилота сдвинута вперед, за их плоскость вращения.
Расположение силовой установки третьего варианта позволило бы:
- уменьшить аэродинамическое сопротивление ввиду фактически отсутствующей мотогондолы;
- устранить реактивный момент винтов, т.к. они вращались в разные стороны;
- немного увеличить их коэффициент полезного действия.
Тем не менее, в связи с началом Великой Отечественной Войны разработка КОР-3 была прекращена.
Описание конструкции
Летающие лодки имеют конструкцию, схожую с КОР-2 - например, в в основном, практически идентичными являются фюзеляж и оперение.
Фюзеляж / Лодка
Крыло и оперение
Поплавки
Силовая установка
Вооружение и оборудование
Стоит отметить, что предшествующая модель, КОР-2, располагала курсовыми вооружением (в носовой части) — в начале эксплуатации одним пулеметом пулеметом ШКАС калибра 7,62 мм.
Оборонительное вооружение КОР-3, скорее всего, состояло бы из одного пулемета калибра 7,62 мм на турели в кабине штурмана.
Бомбовая нагрузка, скорее всего, 200 кг.
Летно-технические характеристики
| ЛТХ различных вариантов проекта КОР-3 Бериева | ||||
|---|---|---|---|---|
| Параметр | Вариант | |||
| Летающая лодка с двигателем М-64Р, 1940 | Гидросамолет с двигателем М-87А, 1940 | Летающая лодка с двигателем М-107, 1941 | ||
| Длина, м | 10,5 | 10,45 | 10,5 | |
| Размах крыла, м | 12 | 12 | 12 | |
| Высота, м | — | 3,68 | 4,04 | |
| Площадь крыла, м2 | 24,5 | 25 | 25 | |
| Максимальная взлетная масса, кг | — | 3100 | 3500 | |
| Масса полезной нагрузки, кг | — | 200 | 200 | |
| Мощность двигателя | 1200 | 950 | 1500 | |
| Максимальная скорость, км/ч | 412 | 410 | 466 | |
| Посадочная скорость, км/ч | — | 110 | 169 | |
| Потолок практический, м | 10400 | 9500 | 8900 | |
| Дальность полета максимальная, м | 1070 | 1015 | 1200 | |
| Экипаж, чел. | 2 | 2 | 2 | |
Этот самолет в искусстве
Самолет присутствует в игре Мир кораблей:
- поплавковый вариант КОР-3 в виде корректировщика в дереве кораблей России/СССР;
- летающая лодка с двигателем М-107 — только в виде модели.
См. также
1. Самолет-предшественник
2. Самолеты-аналоги
- Arado Ar 196 (Германия)
- Fairey Seafox (Великобритания)
- Vought OS2U Kingfisher (США)
- Loire 130 (Франция)
- Aichi E13A (Япония)
3. Прочие статьи
Литература и источники информации
- М.А. Маслов Утерянные победы советской авиации. — Москва: «Яуза», «Эксмо», 2012. — 416 с. — ISBN 978-5-699-55510-9
- А. Заболотский, А. Сальников Неизвестный Бериев. Гений морской авиации. — Москва: «Яуза», «Эксмо», 2009. — 416 с. — ISBN 978-5-699-36158-8
- Журнал «Мир авиации» №6 от 1994 - специальный выпуск: «Крылья над морем» / В.В. Золотов. — Москва: ТОО «Авиам», 1994.
Ссылки на интернет-ресурсы
Примечания
- ↑ На текущий момент — ПАО «Таганрогский авиационный научно-технический комплекс имени Г. М. Бериева».
- ↑ В настоящее время — Крыловский государственный научный центр.
- ↑ На текущий момент — ПАО «Смарт Мэритайм Груп — Черноморский судостроительный завод».
- ↑ В соответствии с приказом Центрального Комиссариата Авиационной Промышленности №704 «О переименовании боевых самолётов» от 9 Декабря 1940 года теперь вначале указывались первые буквы фамилий главных конструкторов, затем использовалась порядковая нумерация, но с нечетными числами для истребителей и с четными для всех остальных.
- ↑ Крыло с изгибом в двух точках, при этом центральная часть имеет отрицательный угол поперечного V (угол между плоскостью хорд консоли крыла и перпендикуляром к плоскости симметрии самолета).
