Третий Рейх
История создания
Предшественники
Основная статья: Тяжёлые крейсера типа Deutschland.
В начале 30-х годов кораблестроительные программы Франции и СССР заставили германских политиков подумать о строительстве боевых кораблей, выходивших за рамки Версальских ограничений. В 1933 году в состав Кригсмарине вошёл тяжелый крейсер Deutschland, вооружённый как линкор и при этом обладающий крейсерской скоростью хода.
Однако тяжелые крейсера типа Deutschland уступали новому французскому проекту линейного корабля типа Dunkerque, который превосходил немецкие корабли по скорости в 30 узлов, весу залпа 330-мм орудий главного калибра и бронированию. В этой связи в Германии было принято решение о проектировании корабля, способного эффективно противостоять новым линейным кораблям Франции.
Проектирование
Основная статья: Линейные корабли типа Scharnhorst.
Высшее руководство Германии поставило инженерам задачу разработать корабли, способные противостоять французским линкорам типа Dunkerque. Немецким конструкторам пришлось лавировать между лимитами международных договоров по ограничению военно-морских вооружений и тактико-техническими заданиями Кригсмарине, желавшего заполучить корабль с большим калибром, высокой скоростью и неуязвимой защитой. Эти требования привели к рассмотрению 20 различных предварительных проектов.
По требованиям Верховного военно-морского командования проектные характеристики линкора (по состоянию на 1928 г.) должны были соответствовать следующим характеристикам:
- Водоизмещение полное: 21 000 т;
- Главный калибр: 8 (4x2) 305-мм орудий;
- Вспомогательный калибр (ПМК): 8 (8x1) орудия 150-мм;
- Зенитное вооружение: 4 орудия 88-мм;
- Скорость: 34 узла;
- Дальность плавания: 15000 морских миль на 19 узлах;
- Защита: пояс по ватерлинии толщиной 120 мм в средней части, 60 мм в носу, 110 мм с наклоном в корме.
С выбором артиллерии были проблемы: эксперименты показали, что 283-мм орудие модели 1934 года намного уступало орудию 380-мм, которое приняли для линкоров типа Bismarck. Можно было создать новую 305-мм пушку, но тогда встал бы вопрос с датой ввода новых кораблей в строй. Вместе с тем, 305-мм/56 орудие SK C/39 было разработано и даже произведено в 1939 году в единственном опытном экземпляре.
В череде проектов, приведших в итоге к созданию линкоров типа Scharnhorst, была разработка увеличенного Deutschland с усиленным бронированием и 305-мм артиллерией главного калибра, размещённой в трёх трёхорудийных башнях.
Описание конструкции
Корпус
Для корабля разрабатывался стальной сварной корпус, с 20 водонепроницаемыми отсеками и двойным дном на 78% длины корпуса.
Бронирование
Бронирование бортов, палубы и бронепояса:
| Объект бронирования | Толщина брони, мм | ||
|---|---|---|---|
| Нос | Цитадель | Корма | |
| Бронепояс | 60 | 245-320 | 90 |
| Обшивка | 32 | 32 | 32 |
| Палуба | 32 | 50 | 32 |
| Днище | 50 | 50 | 50 |
Бронирование башен и боевой рубки:
| Объект бронирования | Толщина брони, мм | |||
|---|---|---|---|---|
| Лоб | Борт | Верх | Тыл | |
| Башни | 360 | 150-220 | 130-150 | 220 |
| Боевая рубка | 350 | - | 200 | - |
Толщина бронирования барбетов - 350 мм.
Энергетическая установка и ходовые качества
Главная энергетическая установка имела бы мощность 137 300 л.с. Максимальная скорость хода — 30 узлов.
Корабль имел:
- две дымовые трубы;
- три гребных винта;
- один руль.
Вооружение
Главный калибр
Основная статья: 305-мм/56 SK C/39
Две трёхорудийных башни планировалось установить на носу по линейно-возвышенной схеме и одну трёхорудийную башню на корме.
Характеристики 305-мм/56 орудия SK C/39:
| Характеристика | Значение |
|---|---|
| Длина ствола, клб | 56 |
| Дальность стрельбы, км | 41 |
| Скорострельность, выстр/мин | 3 |
| Угол вертикального наведения | 30° |
| Начальная скорость снаряда, м/с | 865 |
| Вес снаряда, кг | 415 |
| Масса одного орудия, т | 51,8 |
Орудия главного калибра стрельбу вели следующими типами снарядов:
- бронебойным Spr.Gr. L/3.8;
- фугасным P.Spr.Gr. L/4.9.
Вспомогательная артиллерия
Основная статья: 150-мм/60 SK C/25
Основная статья: 128-мм/61 KM40
Противоминное вооружение (ПМК) представлено на корабле шестью орудиями 150-мм/60 SK C/25 в двух трёхорудийных башнях и 16 универсальными орудиями 128-мм/61 KM40 в восьми двухорудийных башнях.
Данные орудия обладали следующими характеристиками:
| Параметр | Орудие | |
|---|---|---|
| 150-мм/60 SK C/25 | 128-мм/61 KM40 | |
| Скорострельность, выстр/мин | 7,5-8 | 8-12 |
| Снаряды | осколочно-фугасные Spr.Gr. L/4.4 Kz. | осколочно-фугасные Spr.Gr. Kz. |
| Начальная скорость снаряда, м/с | 960 | 830 |
| Максимальная дальность стрельбы, км | 25 | 12,8-20,9 |
Зенитная артиллерия
Основная статья: 55-мм/77 Gerät 58
Основная статья: 20-мм/65 C/38
В качестве зенитной артиллерии (ПВО) планировалось использовались 16 орудий 55-мм/77 Gerät 58 в спаренной установке, 8 автоматов 20-мм/65 C/38 в спаренной установке и 24 автомата 20-мм/65 C/38 в установке Flak 35 Vierling L/38 в счетверённых установках.
| Параметр | Орудие | |
|---|---|---|
| 55-мм/77 Gerät 58 | 20-мм/65 C/38 | |
| Скорострельность, выстр/мин | 120-180 | 450-500 |
| Снаряды | осколочно-фугасные | осколочно-фугасные |
| Начальная скорость снаряда, м/с | 1 020 | 875 |
| Максимальная дальность стрельбы, км | 4 | 4.8 |
Торпедное вооружение
На корабле два четырёхтрубных торпедных аппарата 533-мм с парогазовыми торпедами G7a.
Торпеда имела следующие технические характеристики:
- Длина — 7186 мм.
- Диаметр корпуса — 533 мм.
- Масса — 1528 кг.
- Скорость — имелись 3 скоростных режима — 30, 40 и 44 узла.
- Дальность хода — 12500/7500/5500.
- Вес боевого зарядного отделения — 280 кг.
- Взрыватель — KHB Pi1 или KHB Pi1 8.43-8.44
- Тип взрывателя — контактно-неконтактный
Авиационное вооружение
Авиационная группа включает четыре гидросамолёта Ar-196.
Характеристики самолёта Ar-196:
| Характеристика | Значение |
|---|---|
| Размах крыльев, м | 12.44 |
| Длина с поплавками, м | 11 |
| Наибольшая высота, м | 5 |
| Высота без поплавков, м | 3.85 |
| Взлетный вес, кг | 3730 |
| Вес пустого, кг | 2990 |
| Максимальная скорость, км/ч | 320 |
| Максимальный потолок, км | 7 |
| Дальность полёта, км | 1070 |
| Экипаж. чел. | 2 |
Средства связи, обнаружения, вспомогательное оборудование
В качестве системы управления огнём (СУО) установлена FKS Typ 8 Mod. 1.
Вспомогательное оборудование
Этот корабль в искусстве

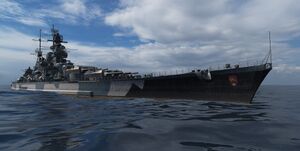

Вариант проекта реализован в игре «Мир кораблей» в виде акционного премиумного линкора VIII уровня Германии Odin и Odin B.
