533-мм торпеда 53-38
533-мм торпеда 53-38

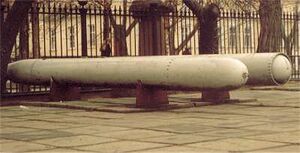

(Торпеда 53-38)
| парогазовая торпеда Тип |
| СССР Страна производства |
| НИМТИ (Научно-испытательский Минно-Торпедный Институт) Разработчик |
| 1938 Разработано |
| 1938 - 1942 Годы производства |
| 53-38У Модификации |
| ВМФ СССР Состояло на вооружении |
| 1939 - 1945 Годы эксплуатации |
| Вторая мировая война Войны и конфликты |
| 533 мм. Диаметр |
| 1615 кг. Масса |
| 7200 мм. Длина |
| 300 кг. Заряд взрывчатого вещества |
| контактный Тип взрывателя |
| 8000 м. Максимальная дальность |
| 0,5–14 м. Глубина |
| 34,5 узл. При скорости |
Содержание
История разработки
В декабре 1926 г. после передачи завода Лесснера в Остехбюро началось его восстановление и подготовка к производству. Первой серийной продукцией завода, получившего, кстати, в ноябре 1927 г. новое название «Двигатель», стали торпеды 53-27. К сожалению, не все шло гладко. С 1927 г. по 1930 г. было изготовлено всего 52 торпеды. Конструктивное несовершенство проекта и низкое качество изготовления торпед постоянно приводили к нареканиям флота. Главный недостаток торпеды заключался в том, что из-за малой дальности хода она могла использоваться практически только с подводных лодок и торпедных катеров. Для надводных кораблей дальность ее хода была явно мала. К тому же торпеда плохо управлялась по глубине и не обладала достаточной герметичностью. И все же ее производство продолжалось. В 1934 г. завод выпустил 850 торпед 53-27: 629 — для подводных лодок и 221 — для надводных кораблей.
Наблюдение за серийным производством торпед, как и за всеми ведущимися в области торпедостроения научно-исследовательскими и опытно-конструкторскими работами осуществлялось в то время Научно-техническим комитетом (НТК) ВМС РККА. В 1932 г. эти функции были переданы вновь созданному Научно-исследовательскому (1938—1948 гг. — Научно-испытательному) Минно-торпедному институту (НИМТИ) ВМС.
Практически заново создавалась и торпедостроительная промышленность. Создана она была в рекордно короткие сроки. К концу 30-х годов торпеды производились уже на четырех заводах: в Ленинграде на заводах «Двигатель» и им. К. Е. Ворошилова, в Большом Токмаке под Днепропетровском на заводе «Красный Прогресс» и на вновь построенном в 1938 г. заводе под Махачкалой (впоследствии «Дагдизель»), Сдача торпед флоту осуществлялась тремя пристрелочными станциями: под Ленинградом на Копанском озере, в Крыму под Феодосией и на Каспийском море.
Первоочередной задачей советских торпедистов стала модернизация торпеды 53-27. Прежде всего требовалось ввести для надводных кораблей второй дальноходный режим скорости. С этой целью были использованы заимствованные с закупленной в 1932 г. в Италии торпеды 53Ф регулятор давления, подогревательный аппарат, гидростат и ряд других механизмов. Модернизированную торпеду приняли на вооружение в 1936 г., называться она стала 53-36. Увы, торпеда оказалась не лучше и не надежнее своей предшественницы. По своим ТТХ она по-прежнему отставала от зарубежных образцов. После многократных доработок флоту удалось сдать всего около ста торпед 53-36. Однако и их приходилось использовать с большими ограничениями. В 1938 г. неудавшийся образец был снят с производства. Что оставалось делать торпедостроителям, когда флот остро нуждался в современных торпедах? Только вновь обратиться к закупленным в 1932 г. итальянским образцам. Их было два — калибра 450 мм и 533 мм. Организацию воспроизводства итальянских торпед на отечественных заводах поручили НИМТИ. Вскоре рабочие чертежи были готовы и в 1936 г. завод «Красный Прогресс» приступил к изготовлению 45-сантиметровых торпед. Называться они стали 45-36Н. Буква «Н» означала, что торпеды предназначались прежде всего для эсминцев типа «Новик». Из 53-сантиметровых аппаратов подводных лодок они могли использоваться через вставные решетки. В 1938 г. на заводе «Двигатель», а с 1939 г. и на «Дагдизеле» начали производиться 53-сантиметровые торпеды. Они предназначались для надводных кораблей и подводных лодок, имеющих аппараты калибра 53 см. Торпеды получили наименование 53-38.
Характеристики и модификации
Скорости и дальность
| Дальность хода, м | скорость хода, уз | мощность двигателя, л.с. |
|---|---|---|
| 4000 | 44.5 | 318 |
| 8000 | 34.5 | 160 |
| 10000 | 30.5 | 112 |
53-38У
Одной из постоянных забот специалистов ЦКБ-39 являлось увеличение в торпедах веса ВВ. В 1939 г. группа конструкторов под руководством А. П. Белякова за счет удлинения боевых зарядных отделений (БЗО) увеличила вес ВВ в торпедах на 80—100 кг. Экспериментальная отработка показала, что торпеды 45-36Н и 53-38 с удлиненными БЗО практически не теряют своих ходовых качеств. В конце 1939 г. модернизированные образцы были приняты на вооружение. Называться они стали 45-36НУ и 53-38У. Одна из существенных особенностей торпеды 53-38У заключалась в том, что впоследствии она была оснащена неконтактным взрывателем.
Что давал неконтактный взрыватель торпеде? Во-первых, обеспечивал взрыв заряда ВВ под днищем корабля-цели, то есть в его наименее защищенной части, во-вторых, позволял менее точно определять осадку корабля-цели перед стрельбой. Первый отечественный неконтактный взрыватель (НВО) начал разрабатываться в 1927 г. еще в Остехбюро. Реагировал он на искажение кораблем вертикальной составляющей магнитного поля Земли. Предназначался взрыватель для торпед 45-12. На вооружение НВО был принят в 1932 г. Увы, первый блин оказался комом. Взрывателю были присущи два принципиальных недостатка: зависимость от широты места, требовавшая постоянной регулировки взрывателя, и его чрезмерная чувствительность к крену и дифференту торпеды. В результате частые срабатывания вынудили вскоре прекратить производство взрывателя. К работам привлекли и фундаментальную науку — Ленинградский университет, Институт земного магнетизма АН СССР. Работы возглавил сотрудник НИМТИ А. К. Верещагин. Испытания нового взрывателя проводились на Балтике в 1941 г.: «при стрельбе по судну „Тосно“ водоизмещением 2500 тонн взрыватель надежно срабатывал под килем на расстоянии 2,5 м. Самопроизвольных срабатываний не было». И все же взрыватель решили проверить и в других географических условиях. Испытания планировалось провести на Северном, Тихоокеанском и Черноморском флотах. Однако началась война, пришлось ограничиться Северным флотом. Проведенные здесь стрельбы по эсминцу и транспорту дали положительные результаты. В 1941 г. НВС (неконтактный взрыватель стабилизированный) был принят на вооружение. На действующие флоты он поступил в 1942 г. В комплектации с НВС было выстрелено 243 торпеды. Отказов в работе взрывателя не отмечалось.
53-39
Основываясь на данных открытой печати, в СССР торпеду 53-39 назвали самой надежной и быстроходной торпедой в мире. В 1941 г. на государственных испытаниях удалось получить скорость хода 51 уз. Наилучшая из демонстрировавшихся публично (Тип 93 не в счёт) иностранных торпед (итальянская — вероятно, Silure Tipo W. 270/533,4 × 7,20 Veloce того же самого Фиумского завода Уайтхеда) в то время давала скорость хода на узел меньше. К разработке скоростной торпеды на базе торпеды образца 53-38 приступили в 1939 г. В результате ряда технических усовершенствований и напряженных длительных испытаний в июле 1941 г. эта торпеда была принята на вооружение и в течение войны осваивалась флотом. Торпеда была 3-режимная (позднее — 2-режимная), универсальная, предназначавшаяся для использования со всех классов надводных кораблей и подводных лодок. Увеличение скорости хода этой торпеды при сохранении дальности было достигнуто за счет увеличения энергетических ресурсов: воздуха, воды и керосина, а также модернизации двигателя. За создание торпеды 53-39 авторскому коллективу — инженерам Д. А. Кокрякову, В. Л. Орлову, Д. Н. Островскому и др. — была присуждена Сталинская премия. Недостатком торпеды был хорошо обнаруживаемый след, который остается после не растворяющихся в воде газообразных продуктов сгорания.
Список литературы
Евгений Яковлевич Литвиненко — ТОРПЕДЫ — ОРУЖИЕ ПОБЕДЫ
