152-мм орудие 41st Year Type
15-cm/40 41st Year Type
 Япония |
Предыстория разработки орудия
Проектирование
Британское орудие 152-мм/40 QF Mark I, разработанное Elswick Ordnance Company, было передано по лицензии для производства во многие страны, в том числе в Японию, под обозначением 6"/40 QF EOC Pattern Z, лицензионные орудия японского производства выпускались первоначально как 6"/40 QF EOC Pattern Z2. 25 декабря 1908 года орудие, адаптированное под японское производство, получило обозначение 6"/40 41st Year Type, а с 5 октября 1917 года в связи с переходом Японии на метрическую систему переименовано в 15-cm/40 41st Year Type.
Производство и испытания
Производство орудий
Производство орудий велось на Kure Naval Arsenal. Общее число произведённых орудий не зафиксировано.
Описания и характеристики орудия
Описание конструкции
Хотя конструкция орудия базировалась на британских разработках, оно имело некоторые отличия от оригинала. Наборный ствол имел 28 полигональных нарезов, а камора имела увеличенные размеры, что позволяло использовать более мощные метательные заряды, давление в каморе достигало 2 250 кгс/см². Поршневой затвор имел три резьбовых сектора и открывался вправо. Противооткатное устройство имело газо-пружинную конструкцию и размещалось под стволом, а механизм наведения ручной червячно-зубчатый привод. Горизонтальное наведение осуществлялось с помощью зубчатого венца погона, а в вертикальной зубчатым сектором. Ресурс ствола составлял 400 выстрелов.
Конструкция башни
Орудие устанавливалось в одиночных орудийных установках, которые имели защитное бронирование. Монтаж осуществлялся на станках пьедестального типа, общий вес орудийной установки составлял от 5,9 до 6,7 т в зависимости от схемы бронирования. Углы наведения в вертикальной плоскости лежали в пределах от -5° до +20°, в горизонтальной орудийная установка поворачивалась на ±150°.
Система подачи боеприпасов
Отдельной системы подачи боеприпасов не предусматривалось, из погребов снаряды подавались лебёдками, а от них к орудиям - вручную.
Боеприпасы
Для орудия были разработаны собственные типы снарядов, являвшиеся в основном аналогами британских. Наибольшее распространение получили универсальные снаряды типа Common Mod 1. Помимо них применялись бронебойные AP, осколочно-фугасные снаряды Common Type 0 HE, зенитные с зажигательной дробью типа sankaidan и противолодочные ASW, разработанные в 1943 году и предназначавшиеся для поражения целей, находящихся на глубине до 8 м. Особенностью этих снарядов была меньшая дульная скорость и ограничение минимальной дистанции стрельбы 800 м из-за склонности к рикошету. Для снижения шансов рикошетирования стрельба такими снарядами требовала подъёма ствола на угол до +40°.
Масса снарядов составляла 45,4 кг за исключением более тяжёлых ASW массой 51,3 кг. Масса взрывчатого вещества в зависимости от типа снаряда составляла от 2,9 до 5,2 кг. Масса метательного заряда, размещавшегося в латунных гильзах, составляла около 8,1 кг, что позволяло достигать дальности стрельбы около 9,14 км для обычных снарядов и 4,2 км для противолодочных.
Приборы управления стрельбой

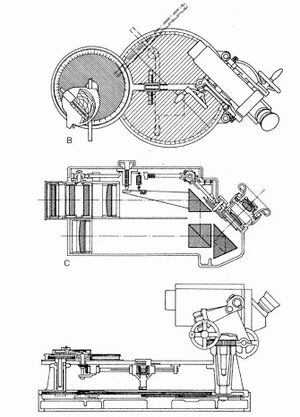

Императорский японский флот изначально использовал британские разработки систем управления вооружением, но после 1909 года они были засекречены англичанами и их экспорт запрещён. Однако японские офицеры, направленные для обучения на корабли Королевского военно-морского флота, активно снабжали своё командование разведывательной и технической информацией, благодаря чему уже в 1915 году была создана полностью японская система управления огнём для IJN Kongō, фактически являвшаяся копией Vickers Fire Control Instruments. С 1918 года эту систему стали устанавливать на другие корабли, в том числе на лёгкие крейсера, где кроме того использовались циферблаты дальности Type 4, Type 9 и Type 13.
Помимо приборов Vickers и циферблатов дальности, были скопированы столик и калькулятор Дрейера, получившие обозначения Type 10 sokuteki и Type 11 henkyo ritsuban соответственно, счётно-решающий Дюмареск, выпускавшийся под обозначением Type 13 sokutekiban и другие приборы. Оборудование производилось компанией Aichi Clock Company.
История эксплуатации

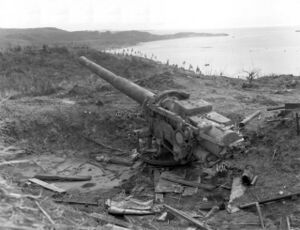

Орудие устанавливалось на бронепалубных крейсерах типа Chikuma. По одному орудию было установлено в оконечностях и по три с каждого борта на надстройке. Позднее орудие устанавливалось на вспомогательные корабли, а в годы Второй мировой войны использовалось для вооружения береговых укреплений.
Последующие модификации
Орудие не имело модификаций.
Сравнительная оценка
| Сравнение орудий калибра 150 - 152 мм, поступавших на вооружение в начале XX века. | |||||||
|---|---|---|---|---|---|---|---|
| Параметр | 152-мм/40 QF Mark I Великобритания |
152-мм/26 BL Mark I Великобритания |
152-мм пушка Canet Россия |
15 cm/40 SK L/40 Германия |
152-мм/30 Mark 1 США |
15-cm/40 41st Year Type Япония
| |
| Принцип заряжания | гильзовый | картузный | гильзовый | гильзовый | картузный | гильзовый | |
| Масса орудия, т. | 6,7 | 4,5 | 5,8 - 6,3 | 6,4 | 5,0 | 6,0 - 6,8 | |
| Длина орудия, м. | 6,3 | 6,8 | 5,25 | 4,8 | 6,35 | ||
| Длина ствола, м. | 6,1 | 3,9 | 4,8 | 4,6 | 6,1 | ||
| Вес снаряда, кг. | 45,3 | 45,3 | 41,4 | 40 - 45,6 | 47,7 | 45,4 | |
| Вес метательного заряда, кг. | 7,2 - 13,5 | 15,4 | 12 | 5,2 - 8 | 8,5 | 8,1 | |
| Начальная скорость снаряда, м/с | 574 - 684 | 597 - 660 | 680 - 792 | 650 | 594 - 655 | 250[1] - 701 | |
| Дальность стрельбы, км. | 9,14 | 9,14 | 18,6 | 10,0 | 16,5 | 9,14 | |
| Скорострельность, выс/мин | 5 - 7 | 4 | 7 | 4 - 5 | 0,6 - 7 | 5 - 7 | |
- ↑ Для снарядов типа ASW.
Использованная литература и источники
Список литературы
- Norman Friedman Naval Weapons of World War One. — Annapolis: Naval Institute Press, 2011 г.. — 320 с. — ISBN 978-1848321007
