Противокорабельная ракета П-700 комплекса ракетного оружия «Гранит»
Противокорабельная ракета П-700
комплекса ракетного оружия «Гранит»
| Противокорабельная ракета Тип |
| стоит на вооружении Статус |
| Комплекс П-700 «Гранит», ракета 3М45 Обозначение |
| SS-N-19 «Shipwreck» Обозначение NATO |
| инерциальная с активным радиолокационным конечным наведением Система управления |
 СССР Страна производства |
| НПО машиностроения (ОКБ-52) Разработчик |
| В. Н. Челомей Главный конструктор |
| 1969 — 1983 годы Годы разработки |
| ноябрь 1975 — июль 1983 года Начало испытаний |
| П-500П; «Гранит» с ПВРД; ОКР «Гранитит» / комплекс 3К45-2 «Гранит-2», ракета 3М45-2 Модификации |
| 9 июля 1983 года Принятие на вооружение |
| 1983 - н. в. Годы эксплуатации |
 СССР,  Россия Основные эксплуатанты |
| «Адмирал Флота Советского Союза Кузнецов», «Петр Великий», «Курск». Носители |
| 8 м Длина |
| 0,85 м Диаметр |
| 2,6 м Размах крыла |
| 7000 кг Стартовый вес |
| фугасно-кумулятивная, ядерная (500 кт) Тип боеголовки |
| 750 кг Масса БЧ |
| ТРД КР-93 Маршевый двигатель |
| твердотопливная Стартово-разгонная ступень |
Содержание
История создания
Предпосылки
Согласно военно-морской доктрине СССР , основной задачей надводного флота, наряду с обеспечением прикрытия зоны патрулирования РПКСН, было противодействие американским авианосным ударным группам (АУГ). Для решения этой задачи, семидесятых годах двадцатого века было решено создать принципиально новый тип ракетных крейсеров, с атомной силовой установкой, как подводного (пр.949) так и надводного (пр.1144) типа. Для вооружения этих кораблей, ЦК КПСС и Советом Министров СССР, было выпущено постановление от 10 июля 1969 года: разработать универсальный ракетный комплекс, способный применяться как с подводных лодок, так и с обычных крейсеров.
Проектные работы и испытания
Противокорабельный ракетный комплекс П-700 «Гранит» разрабатывался в НПО машиностроения В. Н. Челомея. Главным конструктором был назначен В. И. Патрушев. Согласно техническому заданию, новая ракета должна была уметь автономно, без взаимодействия с носителем выбирать основную цель атаки в ордере кораблей. Первые испытания были начаты в 1975 году на наземном стенде, Ракеты испытывались на полигоне Ненокса (Архангельская обл.) Всего с наземных стендов было произведено по меньшей мере 19 запусков. В 1980 году начались совместные испытания комплекса с носителями, ракетным крейсером «Киров» и атомной подводной лодкой К-525 (головной корабль проекта 949). а первый подводный запуск был проведен 26 февраля 1976 года возле мыса Фиолент (п-ов. Крым). В общей сложности в процессе летных испытаний, было выполнено 45 пусков. Цикл государственных испытаний был завершен в 1983 году, и по его итогам, постановлением СМ СССР от 12 марта 1983 года комплекс «Гранит» принят на вооружение ВМФ.
Еще со времен создания первых ПКР большой дальности, стала очевидной необходимость постройки системы, которая обеспечивала бы для них целеуказание. Дело в том, что дальность действия РЛС самого корабля, ограничена горизонтом и составляет, в зависимости от высоты мачты, на которой расположена антенна, в среднем 40-50 км. Что касается загоризонтных длинноволновых радаров, то эффективность их работы сильно зависит от состояния атмосферы, а кроме того, они не всегда способны обеспечить достаточную точность целеуказания, для наведения ПКРК. Наиболее перспективным способом решения этой задачи стало-бы создание спутниковой системы целеуказания, которая и была разработана, при непосредственном участии академика Мстислава Келдыша. Система морской космической разведки и целеуказания (МКРЦ) «Легенда» состояла из полутора десятков низкоорбитальных спутников, оснащенных мощными радарами, и была способна вести наблюдение за всей поверхностью мирового океана.
Тактико-технические характеристики
Старт ракеты осуществляется из транспортно-пускового контейнера, перед запуском, заполняемого забортной водой, что характерна, данная схема применяется при пуске не только с подводных, но и с надводных носителей. В случае запуска с подлодки, это сделано по трем причинам: для уравнивания давления внутри и снаружи контейнера, снижения термических нагрузок на пусковую установку, а так же для использования воды в качестве рабочего вещества для образования пара, который выталкивает ракету из ПУ. Что же касается надводных судов, то было решено оказаться от разработки двух типов оборудования комплекса, двух типа стартовых двигателей для ракет чисто по экономическим соображениям.
Ракета использует комбинированную систему наведения. Выход в район цели осуществляется по данным инерциальной навигационной системы (ИНС). Для непосредственного-же наведения на корабль противника, применяется активная радиолокационная головка самонаведения (АРЛГСН) Характеристики бортового радара ракеты позволяют ей обнаруживать цель типа «крейсер» с расстояния порядка 70 км.
Ракеты комплекса П-700, оснащены бортовой цифровой вычислительной машиной (БЦВМ), используещей несколько информационных каналов, что в итоге позволило добиться высокой помехозащищенности. «Гранит» — умная ракета. Благодаря заложенным в её БЦВМ данным о классах современных кораблей, различных ордерах и т. д., ракета способна автономно выбирать наиболее приоритетную цель в группе противников. Кроме того, ракеты комплекса П-700 оснащены системой обмена информации в полете, это позволяет применять принцип «волчьей стаи». При залповом пуске, на одну из ракет возлагается функция лидера, в то время, пока основная часть «стаи» приближается к вражеской группе кораблей на малой высоте, укрываясь за радиогоризонтам, ракета-лидер двигаясь по высотной траектории, с помощью своей бортовой РЛС, ведет разведку. Обнаружив противника, «вожак» передает информацию «стае», после чего, ракеты автоматически распределяют между собой цели, в соответствии с заложенной программой. В случае если «вожак» сбит, место лидера занимает другая ракета. Все это позволяет оптимизировать поражение наиболее приоритетных кораблей противника.
П-700 имеет несколько различных вариантов траектории полета, предназначенных для разных оперативно-тактичесих ситуаций. При пуске на максимальную дальность, большая часть полета, выполняется на высоте порядка 14000 метров и скорости 2,5 МАХ. На участке атаки, ракета снижается до высоты 25 метров, что делает её менее уязвимой для зенитных систем противника. Ракета оснащена маршевым турбореактивным двигателем КР-93 и твердотопливным стартовым ускорителем.
Краткая таблица тактико-технических характеристик
| Длина | 8 м. |
| Диаметр | 0,85 м. |
| Размах крыла | 2,6 м. |
| Стартовый вес | 7000 кг. |
| Скорость на высоте | 2,5 МАХ |
| Скорость у воды | 1,5 МАХ |
| Дальность | 550 км по комбинированной траектории,
145 км по исключительно маловысотной траектории |
| Потолок | 14000-17000 метров на маршевом участке,
в зависимости от схемы траектории |
| Минимальная высота полёта | До 25 метров на участке атаки |
| Система управления | ИНС + АРЛГСН |
| Боевая часть | Проникающая 518—750 кг (данные расходятся) или
ядерная, до 500 кт |
Применение
Ракеты П-700 стоят на вооружении двадцати подводных крейсеров проекта 949А «Антей» (по 24 ПУ), а так же кораблей проекта 1144 «Орлан» (по 20 ПУ) и 1143 «Кречет» (по 12 ПУ) Запуск происходит из наклонных пусковых установок СМ-225 (для подводных лодок) или СМ-233 (для надводных крейсеров). На надводных кораблях установки располагаются под палубой, под углом 60 градусов. Перед стартом пусковые контейнеры заполняются водой. При стрельбе на большую дистанцию (от 100—120 км), ради уменьшения сопротивления воздуха, большую часть пути ракета проходит на высоте 14-17 тыс. метров и снижается до 25 метров непосредственно перед целью. По мимо спутниковой системы целеуказания МКРЦ «Легенда», для наведения ракет так же применяется авиационный комплекс «Успех», носителем которого могут быть самолеты Ту-95РЦ либо вертолеты Ка-25Ц. Теоретически П-700, может использовтаться для поражения не только морских, но и наземных целей, Однако, в виду того, что на борту ракеты нет необходимого для полетов над сушей оборудования, весь полет производится на большой высоте, что сильно увеличивает вероятность её перехвата вражеским ПВО.
Стоит отметить что ракета П-700 еще ни разу не применялась в условиях реального боевого столкновения, что дает повод различным спорам о её эффективности.
Литература и источники информации
- https://gorod.tomsk.ru/index-1303961273.php
- https://defendingrussia.ru/protivokorabelnye/protivokorabelnyj_raketnyj_kompleks_p-700_granit
- https://ru.wikipedia.org/wiki/П-700_Гранит#
- https://rbase.new-factoria.ru/missile/wobb/granit/granit.shtml
Галерея
ТАРК «Петр Великий»
рисунок художника
Запуск П-700 с борта «Петра Великого»
П-700 в момент запуска
Загрузка ракеты в подводную лодку проекта 949
Запуск П-700 с борта «Петра Великого»

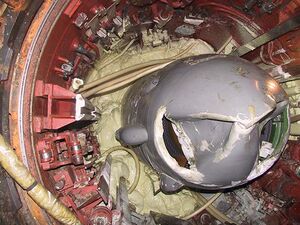

Выгрузка П-700 из атомохода «Курск»

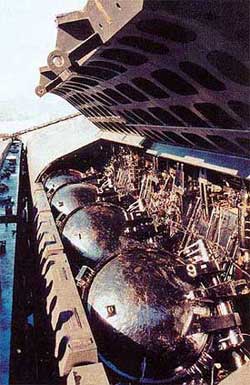

Гранит в ПУ подводной локи проекта 949
