ПКРК П-120 Малахит

ПКРК П-120 «Малахит»

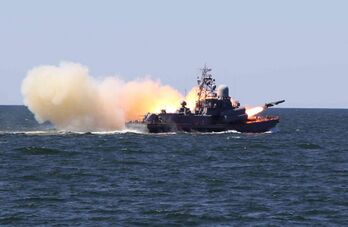

Пуск ракеты П-120 «Малахит» с МРК пр. 12341

Классификация

Противокорабельный ракетный комплекс Тип Состоит на вооружении Статус П-120, 4К85 Обозначение SS-N-9 Siren Обозначение NATO Активное РЛ самонаведение + ИК Система управления

История производства

СССР Страна производства ОКБ-52 Разработчик В. Н. Челомей Главный конструктор 1963 — 1972 Годы разработки 1969 — 1992 Годы производства

История эксплуатации

17 марта 1972 года Принятие на вооружение с 1972 Годы эксплуатации

СССР Основные эксплуатанты «Гроза» (1972), «Муссон» (1981) и др. Носители «Холодная война» Войны и конфликты

Геометрические и массовые характеристики

8,84 м Длина 0,8 м Диаметр 2,5 м Размах крыла 5400 кг Стартовый вес Фугасно-кумулятивная Тип боеголовки 800 кг Масса БЧ

Силовая установка

ракетный твёрдотопливный Маршевый двигатель твёрдотопливная Стартово-разгонная ступень

Лётные данные

П-120 «Малахит» – советский противокорабельный ракетный комплекс (ПКРК), разработанный в 1960-е годы для вооружения подводных лодок и надводных боевых кораблей. На экспорт не поставлялся и состоял на вооружении только ВМФ СССР. По состоянию на 2023 год остаётся на вооружении ВМФ России.

История разработки комплекса

28 февраля 1963 года вышло постановление Совета министров СССР №250-89, которым предписывалось разработать два новых противокорабельных комплекса крылатых ракет. Первый комплекс – будущий П-500 «Базальт» – со сверхзвуковой ракетой большой дальности, оснащённой турбореактивным воздушно-реактивным двигателем. Второй комплекс предполагал меньшую дальность и дозвуковую скорость изделия – зато и более компактного и неприхотливого в обслуживании и хранении за счёт применения твёрдотопливного ракетного двигателя. Этот второй комплекс и был в дальнейшем принят на вооружение с обозначением П-120 «Малахит».

Состав и работа комплекса

Ракетный комплекс П-120 «Малахит» разрабатывался как унифицированный для подводных и надводных носителей и предназначался для поражения надводных кораблей противника.

В состав комплекса входят:

радиолокационный комплекс (РЛК) «Титанит»;
пусковые установки (ПУ) контейнерного ненаводящегося типа, в зависимости от носителя либо жёстко смонтированные с фиксированным углом возвышения (на малых ракетных кораблях), либо поднимающиеся в пусковое положение перед стрельбой (на подводных лодках);
боекомплект, включающий в себя 6 крылатых ракет П-120.

Радолокационный комплекс служит для обнаружения цели, позволяя при необходимости работать без излучения и обеспечивать целеуказание по излучению корабля-цели. Этот же комплекс может наводить ракеты по данным от системы разведки и целеуказания МСРЦ-1 «Успех», установленной на самолётах Ту-95РЦ и вертолётах Ка-25Ц. Предусмотрен режим объединения РЛК на нескольких кораблях в единую сеть с взаимообменом информацией о целях.

8,84-метровая твёрдотопливная крылатая ракета 4К85 комплекса «Малахит» при собственной массе 5400 кг доставляет 500-килограммовую фугасно-кумулятивную боевую часть на дистанцию от 15 до 120 км от корабля-носителя. Существует вариант оснащения «Малахита» специальной (ядерной) боевой частью. Ракета построена по нормальной аэродинамической схеме, с треугольным крылом впереди оперения; до выхода из контейнера крыло размахом 2,13 м остаётся в сложенном состоянии.

Старт ракеты из контейнера обеспечивают сбрасываемые в полёте твёрдотопливные ускорители; в полёте крылатая ракета развивает высокую дозвуковую скорость 1100 км/ч, что в сочетании с малой высотой полёта (25...50 метров) делает изделие сложной целью для систем ПВО противника. Для наведения на маршевом участке траектории используется инерциальная навигационная система, при сближении с целью включается активное радиолокационное самонаведение с коррекцией от инфракрасного датчика.

Модификации

Корабли, вооружённые комплексом, служба

См. также

Литература и источники информации

Литература

Костриченко В. В., Кузьмичёв В. Е. Пистолет у виска империализма (история кораблей проекта 1234). — «Корабли советского флота». — М.: ООО Военная книга, 2006. — 164 с. — ISBN 5-902863-05-8

Ссылки

Галерея

Малый ракетный корабль «Гроза» проекта 1234 в Севастополе
МРК «Мираж» пр.1234 с ракетами П-120 «Малахит»
МРК «Штиль» пр.12341 в Севастополе
МРК «Айсберг» пр.12341, контейнеры ПКР «Малахит» открыты
МРК «Смерч» пр.12341, вооружённый комплексом П-120
Малый ракетный корабль «Зыбь» проекта 12341
