533-мм торпедный комплекс ВА-111 «Шквал»
Реактивная торпеда М-5 противолодочного комплекса ВА-111 «Шквал»
Предпосылки к созданию
Обусловлено гонкой вооружения между СССР и США во время холодной войны.
Проектирование
Постановлением СМ СССР[6] 1960 г начато проектирование торпеды НИИ-24 (ныне — ОАО ГНПП «Регион»). Проект торпеды утвержден в 1963 г.
Советские ученые и конструкторы создают совершенно новый вид вооружения высокоскоростные кавитирующие подводные ракеты.
Использование новых технологий при создании высокоскоростной подводной ракеты стали возможны благодаря фундаментальным исследованиям отечественных ученых в области:
- движения тел при развитой кавитации;
- взаимодействия каверны и реактивных струй разного типа;
- устойчивости движения при кавитации.
Кавитация (от лат. cavita — пустота) — процесс парообразования и последующей конденсации пузырьков пара в потоке жидкости, сопровождающийся шумом и гидравлическими ударами, образование в жидкости полостей (кавитационных пузырьков, или каверн), заполненных паром самой жидкости, в которой возникает.
Исследования по кавитации в Советском Союзе ведутся в отделение гидродинамики ЦАГИ[7]. Научным руководителем работ данного исследования был Логвинович Георгий Владимирович. Итогом исследования стала возможность производства подобных высокоскоростных подводных ракет.
После серии модификаций, по истечении 13 лет в ноябре 1976 г. Постановлением Совмина СССР комплекс ВА-111 «Шквал» с реактивной торпедой М-5 был принят на вооружение ВМФ СССР.

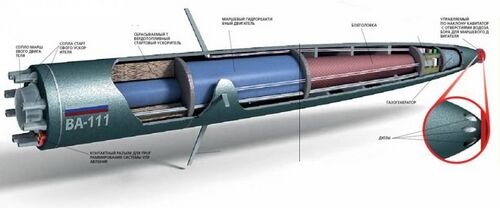

Конструкция и принцип работы
Торпеда движется в толще воды под действием тяги гидрореактивного прямоточного двигателя. Двигатель с гидрореагирующим топливом, стартовый и маршевый. Стартовый РДТТ[8] за 4 секунды разгоняет торпеду до крейсерской скорости, а затем отстреливается. Далее продолжает работу маршевый двигатель, импульс данного двигателя достигается путем применением заборной воды в качестве рабочего материала и окислителя, а топливом использовали гидрореагирующие металлы (алюминий, магний, литий).
Из-за огромного сопротивления воды торпеда не могла обеспечить высокую скорость, даже посредством ракетного двигателя. Прорывом в военных технологиях стал эффект кавитации в газовом пузыре, окружающем корпус в торпеде «Шквал». Формирует каверну устройство-кавитатор в носовой части торпеды. Кавитатор представляет собой пластинку с заточенными краями немного наклоненную к оси торпеды (во фронтальном сечении он круглый) для создания подъемной силы на носу (на корме подъемная сила создается рулями). При достижении скорости порядка 80 м/с вблизи края пластины жидкость начинает бурлить, образуя множество газовых пузырьков, обволакивающих торпеду сплошной завесой. Чтобы получить газовый пузырь нужный размеров, в «Шквале» используется дополнительный наддув. Сразу за кавитатором в носу торпеды расположен ряд отверстий, через которые специальный газогенератор выдает дополнительные порции газов. Это и позволяет пузырю охватить весь корпус торпеды от носа до кормы.
Система управления и наведение — носитель (корабль, береговая ПУ) при обнаружении подводного или надводного объекта отрабатывает характеристики скорости, дистанции, направление движения, после чего отправляют полученную информацию в автономную систему наведения, ГСН[9] у ракеты отсутствует. Торпеду невозможно отвлечь от цели различными помехами и объектами, она просто выполняет программу, которую задал ей автопилот.
Модификации
- М-4 — неудачный опытный образец торпеды, испытания прекращены в 1972 г.
- М-5 — окончательный вариант реактивной торпеды.
- ВА-111 «Шквал» — базовый вариант комплекса с торпедой М-5, принят на вооружение в 1977 г.
- ВА-111Э «Шквал-Э» — экспортный варианты комплекса, впервые представлен в 1992 г.
- «Шквал-М» — гипотетический модернизированный вариант комплекса, по неподтвержденной информации СМИ, в 2010—2011 г.г. могут начаться испытания комплекса на Тихом океане. Торпеда предположительно может оснащаться системой самонаведения и иметь массу БЧ 350 кг.
- «Шквал-М2» (наименование условное) — вариант модернизации торпеды 2013 г. (СМИ, 17.06.2013 г.). Судя по всему модернизация будет вестись заводом-изготовителем — то есть ПО «Дагдизель» (г. Каспийск, генеральный конструктор — Шамиль Алиев).
Технические характеристики
| эскизный проект, 1963 г. | торпеда М-5 | |
|---|---|---|
| Дальность хода | 15-20 км | 7 км (эффективная)
10-11 км (максимальная) |
| Скорость хода | 194 уз / 100 м/с | до 200 уз |
| Глубина хода | - | 6 м |
| Глубина пуска | - | до 30 м |
| Угол допустимого разворота | - | сектор 40 град |
- ↑ АПЛ проекта 685
- ↑ Серия советских торпедных атомных подводных лодок второго поколения (шифр "Щука", западное название Victor III)
- ↑ Подводные лодки проекта 633РВ («Ромео» по классификации НАТО)
- ↑ Подводные лодки проекта 633КС
- ↑ Эквивалент тротила
- ↑ Совет министров Союза Советских Социалистических Республик
- ↑ Центральный аэрогидродинамический институт
- ↑ Твёрдотопливный ракетный двигатель
- ↑ Головка самонаведения
