152-мм корабельное орудие BL Mark XI

152-мм корабельное орудие BL Mark XI
6"/50 (15.2 cm) BL Mark XI

Классификация

Орудие среднего калибра Тип

Mark XI* Модификация

История производства

Великобритания Страна производства

Vickers Разработчик

1905 г. Разработано

1906 Производитель

1906 - 1950 гг. Годы производства

История эксплуатации

Состояло на вооружении	Великобритания, Австралия, Канада
Годы эксплуатации	1906-1950 гг.
Было установлено на	King Edward VII, Duke of Edinburgh, крейсеры типов Bristol и Falmouth, монитор Marshal Ney
Войны и конфликты	войны ХХ века

Характеристики орудия

152 мм. Калибр

8,726 кг. Масса ствола

7867 мм. Длина орудия

50 калибров Длина ствола

33,27 дм³ Объём зарядной каморы

13 км. Максимальная дальность стрельбы

с казенной части Принцип заряжания

5-7 выстр./мин. Скорострельность

Характеристики снарядов

CPBC, CPC, HE Типы снарядов

45,3-45,36 кг. Масса снаряда

895 м/с Начальная скорость снаряда

Английское корабельное орудие среднего калибра повышенной скорострельности, устанавливалось в качестве основного вооружения на крейсерах и среднего вооружения на линкорах а также на береговых батареях.

Предыстория разработки орудия

Орудие разрабатывалось как замена 152-мм корабельных орудий BL Mk VII путем увеличения длины ствола с 45 до 50 калибров для вновь строящегося HMS Black Prince и стали первыми орудиями 152 мм с длинной ствола 50 калибров в Европе.

Производство и испытания

Производство орудий

Орудия производились на Royal Gun Factory.

Испытания

В ходе испытаний была достигнута скорострельность 12 выстрелов в минуту, но вы боевых условиях скорострельность не превышала 4 выстрела в минуту. Бронепробитие на дистанции 2700 метров составила 89 мм.

Описание и характеристики орудия

Конструктивно орудие было построено по традиционной для того времени схеме: конический внутренний ствол, на котором закреплялась наружняя трубчатая оболочка через проволочный повив, который увеличивал прочность ствола. На резьбу внешней трубы через резьбу крепился винтовой затворный механизм конструкции Вэлина (англ. Welin).

Характеристики

Основные характеристики
Модель	6"/50 BL Marks XI
Год разработки	1905
Год принятия на вооружение	1906
Калибр	152 мм
Длина ствола в калибрах	50
Вес	8726 кг
Общая длина	7,867 м
Длина ствола
Длина нарезной части	7,620 м
Число нарезов
Объем каморы	33.27 dm³
Скорострельность	5 - 7
Дальность стрельбы	13085 м
Боеприпасы
Тип	картузный
Тип снарядов	CPBC, CPC, HE
Вес снарядов	CPBC - 45,36 кг остальные 45,3 кг
Метательный заряд	14,6 кг MD26 или 15 кг SC150
Начальная скорость снаряда	895 м/с
Расчетная прочность ствола
Боезапас	Линкоры: 200, Marshal Ney: 100
Турель/башня
Тип	King Edward VII и Duke of Edinburgh: PV Bristol : PV* Weymouth и Chatham: PVI Marshal Ney: PV
Общее число орудий	по 1
Углы вертикальной наводки	PV и PV*: -7° / +13°, позже +20° PVI: -7° / +15°
Установка вертикальной наводки	только ручная
Углы горизонтальной наводки	± 150°
Установка горизонтальной наводки	только ручная

Орудийная установка

Конструкция башни

В зависимости от типа корабля использовались следующие типа турелей: King Edward VII и Duke of Edinburgh : PV (10 шт) Bristol : PV* (2 шт) Falmouth и Chatham : PVI (8 шт) Marshal Ney : PV (6 шт) Турели имели бронирование передней полусферы.

Система подачи боеприпасов

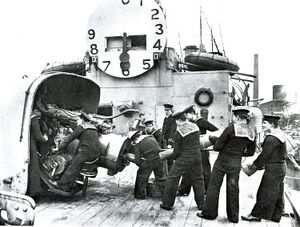

Система подачи боеприпасов реализовывалась в зависимости от типа корабля. Заряжание орудия ручное.

Боеприпасы

Использовались следующие типы снарядов:
CPBC - бронебойный баллистический весом 45,36 кг, длиной 59,7 см, масса взрывчатого вещества 3,4 кг
CPC 2crh - бронебойно-осколочный весом 45,3 кг, длиной 59,7 см, масса взрывчатого вещества 3,4 кг
CPC 4crh - бронебойно-осколочный заостренный весом 45,3 кг, длиной 59,7 см, масса взрывчатого вещества 3,4 кг
HE 4crh - фугасный весом 45,3 кг, длиной 58,2 см, масса взрывчатого вещества 6 кг
Метательный заряд 14.6 кг MD26 или 15 кг SC150.

Приборы управления стрельбой

Приборы управления стрельбой устанавливались в зависимости от типа корабля. Наведение орудия ручное.

История эксплуатации

Орудие устанавливалось на следующие корабли:
Броненосцы типа King Edward VII Britannia, Africa и Hibernia
Броненосные крейсера типа Duke of Edinburgh
Легкие крейсера серии Town (1910) (подтипы Bristol, Weymouth, Chatham и Birmingham)
Мониторы типа Marshal Ney

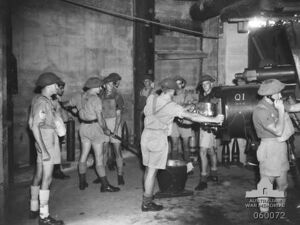

После списания кораблей орудия были установлены на береговых батареях в Южной Африке и Австралии, где находились в строю до 50-х годов ХХ века.

Последующие модификации

Помимо основой модификации, выпускались также модификации MarkXI* под турель PVI, MarkXI* под турель PV и MarkXI*H разработки Coventry с затвором Holmstrøm.

Память

Несколько орудий, установленных на береговых батареях, сохранились до настоящего времени. На фото орудие. установленное в 60 милях от Аделаиды, в Port Wakefield.

Оценка проекта

Увеличение длины и возросший вес сделал его слишком громоздким и тяжелым для установки на легкие крейсеры. Дополнительные проблемы создавала необходимость ручного наведения. Великобритания вернулась к орудиям со стволом в 45 калибров для новых военных кораблей с 1914 года, когда было разработано 152-мм корабельное орудие BL Mk XII.
