120-мм OTO 1933

120-мм/15 гаубица Model 1933

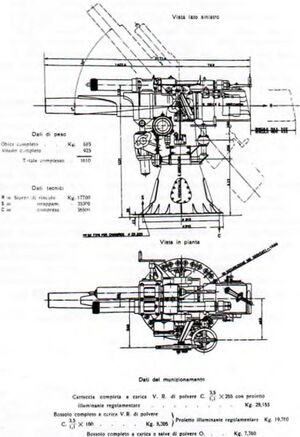

120-мм гаубица «О.Т.О.» образца 1933 г. на средней надстройке эскадренного миноносца типа Soldati»

Классификация

Орудие среднего калибра Тип

120-мм/15 Model 1933 Модификация

История производства

ВМС Италии Страна производства

O.T.O. Разработчик

1933 г. Разработано

Ansaldo, O.T.O. Производитель

1933-... гг. Годы производства

н/д ед. Изготовлено

120-мм/15 O.T.O. Model 1933
120-мм/15 O.T.O. Model 1934 Модификации

История эксплуатации

Состояло на вооружении	1933-1943
Годы эксплуатации	1933-1943 гг.
Было установлено на	Тяжелые крейсера, эскадренные миноносцы
Войны и конфликты	Вторая мировая война

Характеристики орудия

120 мм. Калибр

685 (качающаяся часть) кг. Масса ствола

1800 (длина ствола) мм. Длина орудия

15 калибров Длина ствола

6,4 км. Максимальная дальность стрельбы

ручной Принцип заряжания

Характеристики снарядов

осветительный Типы снарядов

19,76 кг. Масса снаряда

400 м/с Начальная скорость снаряда

120-мм/15 model 1933/1934 — 120-миллиметровая корабельная гаубица, предназначенная для стрельбы осветительными снарядами. Разработана для Королевских ВМС Италии компанией O.T.O. в 1933 году. Предназначалось для установки на тяжелых крейсерах и эсминцах, и выпускалось O.T.O. одноорудийных палубных установках.

История создания

Для ночных боев проектами новых эсминцев типов Dardo, Folgore, Maestrale, Oriani, Soldati.

На тяжелые крейсера гаубицы были установлены непосредственно перед началом войны или в течение первых двух месяцев боевых действий.

В конце 1941 г. - середине 1942 г. гаубицы были сняты с уцелевших кораблей, и на их местах установлены зенитные автоматы.

Конструкция

При весе качающейся части 685 кг и длине ствола 1800 мм, орудие придавало 19,76-кг снаряду начальную скорость 400 м/с, что обеспечивало дальность стрельбы до 6 400 м. Орудие имело ствол-моноблок, горизонтально-скользящий затвор и ручное унитарное заряжание. Практическая скорострельность составляла 6-7 выстрелов в минуту.

Боеприпасы

К 120-мм гаубице имелся только осветительный снаряд (granata illuminante) весом 19,76 кг.

Снаряд снаряжался в унитарный выстрел общим весом 28,15 кг.

Баллистика

Снаряды имели начальную скорость 400 м/с, максимальная дальность стрельбы - 6400 м при угле возвышения орудий - 45°.

Эффективная дальность стрельбы - 4000 м.

Орудийные установки

Гаубицы монтировались в открытых установках весом 1610 кг (вес качающейся части - 685 кг). Углы вертикального наведения: -5°..+45°, горизонтального: 360° (сектора стрельбы ограничиваются надстройками).

Погреба и боезапас

Снаряды и заряды к 120-мм гаубицах хранились в выгородках погребов главного калибра из расчета: эсминцы - 100 выстрелов на корабль, тяжелые крейсера - 120 выстрелов на ствол.

Управление огнем

120-мм гаубицы находились под местным управлением.

Литература и источники

Ссылки

Reddit-WarshipPorn
www.navweaps.com^(англ.)
Naval History and Heritage Command^(англ.)
forums.airbase.ru
www.airwar.ru
tsushima.su

Литература

Патянин С.В., Малов А.А. Суперкрейсера Муссолини. Если бы не адмиралы!. — Война на море. — Москва: ЕКСМО, 2011. — 128 с. — ISBN 978-5-699-50944-7
Патянин С.В. «Стрелы» и «молнии». Эсминцы типов «Дардо» и «Фольгоре». — «Арсенал-Коллекция». — Москва: ООО «Яуза-каталог», 2013 №1. — 64 с.
Патянин С.В. Эскадренные миноносцы типов «Маэстрале», «Ориани» и «Сольдати». — «Арсенал-Коллекция». — Москва: ООО «Яуза-каталог», 2015 №2. — 64 с.
Патянин С.В. Эскадренные миноносцы типа «Навигатори». — «Морская кампания». — Москва: ООО «Издательство ВЭРО Пресс», 2011 №8. — 68 с.
