Фрегаты типа Abukuma
Фрегаты типа Abukuma
Фрегаты типа DEX
Общие сведения
Свое имя тип фрегатов и соответственно головной корабль серии получи по имени реки Абу́кума (яп. 阿武隈川), которая является второй по длине река в регионе Тохоку, Япония.
История создания
Фрегаты типа Abukuma разрабатывались в середине 80-х годов и представляют собой дальнейшее развитие фрегатов с управляемым ракетным оружием типа Yubari. Фрегаты типа Abukuma - это некий синтез удачных технических решений, заложенных во фрегатах Chikugo и Yubari. По своей архитектуре и конструкций корпуса они очень близки к фрегатам типа Chikugo.Это было сделано специально, т.к. они считались наиболее удачными из построенных противолодочных фрегатов японского флота с очень хорошими мореходными качествами. А конструкцию главной энергетической установки и состав вооружения позаимствовали с фрегатов типа Yubari, как более современные.
Конструкция
Корпус
Корпус фрегатов типа Abukuma гладкопалубный с небольшой надстройкой. Материал изготовления корпуса - сталь. Тип соединения частей корпуса друг с другом - сварка. Корпус отличается значительными коэффициентами площади ватерлинии, в том числе и в носовой части. Корпус разделен водонепроницаемыми переборками на ряд отсеков. Для обеспечения непотопляемости судна могут быть одновременно затоплены до трех отсеков. Корпус фрегатов имеется двойное дно. В пространстве между первым и вторым дном находятся цистерны для топлива, масла и пресной воды. Для того, чтобы уменьшить бортовую качку на кораблях спроектирована и установлена система стабилизации. Для лучшей работоспособности гидроакустической станции ее расположили в обтекателе обычного типа под килем.
Надстройка состоит из двух блоков и имеет минимальные размеры. Благодаря этому удалось снизить парусность кораблей. Так же, благодаря такой конструкции надстройки, удалось снизить радиолокационную заметность кораблей.
Энергетическая установка и ходовые качества
На фрегатах типа Abukuma установлена двухвальная комбинированная дизель-газотурбинная энергетическая установка. В нее входят две газовых турбины SM-1C производства компании Kawasaki общей мощностью 27.000 л.с., два дизельных двигателя модели S12U-MTKS200 от компании Mitsubishi с общей мощностью 10.000 л.с., редукторов и вспомогательных механизмов, а также двух гребных винтов фиксированного шага.
Дизельные двигатели необходимы для хода в малошумном режиме во время поисков подводных лодок. Турбины же используются как маршевые двигатели при длительных переходах и для быстрого наращивания скорости хода и движения на больших скоростях. Главная ЭУ занимает три отсека корабля. Управление и контроль за работой ЭУ полностью автоматизированы.
Максимальная скорость фрегатов - 50 км/ч. Дальность похода экономичным ходом - 12000 км.
Благодаря низкой парусности кораблей данного типа, они могут легко противостоять даже сильному боковому ветру (до 50 м/с).
Экипаж и обитаемость
Экипаж фрегатов типа Abukuma составляет 120 человек, из них 17 офицеров.
Вооружение
По вооружения фрегаты типа Abukuma классифицируются как многоцелевые.

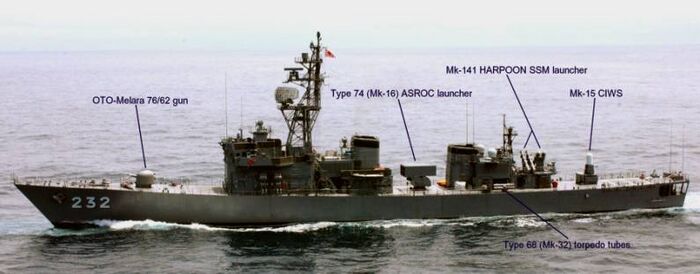

| Расположение вооружения фрегатов типа Abukuma | ||||
|---|---|---|---|---|
 | ||||
Главный калибр
- 1 x 76-мм автоматическая артустановка OTO Melara Compact. Скорострельность орудия - 80 выстрелов в минуту. Дальность стрельбы - 18,4 км. Надежность - не менее 2000 выстрелов. Система наведения - дистанционно управляемая. Орудие может вести стрельбу по надводным и по воздушным целям. Расположено оно в носовой части кораблей и удалено от надстройки, что дает максимально возможный сектор обстрела.
Вспомогательная/зенитная артиллерия
- 1 х 20-мм зенитно-артиллерийский комплекс Вулкан MK.15. Скорострельность орудия - 4500 выстрелов в минуту. Боекомплект - 1550 выстрелов. Орудие установлено в кормовой части корабля, из-за такого расположения конструкторам пришлось отказаться от оснащения корабля авиационным вооружением (нет места для вертолетов).
Минно-торпедное вооружение
- 2 х тройных 324-мм торпедных аппарата HOS-301. Аппараты установлены побортно в зоне кормовой надстройки.
Противолодочное и противоминное вооружение
- 2 х 2 пусковые установки Mk141 противокорабельных ракет RGM-84C Harpoon. Дальность действия более 100 км. Скорость полета ракеты 855 км/ч. Установлены спарено в стационарных комплексах в кормовой части корабля.
- 1 х 8 пусковая установка Mk112 противолодочного ракетного комплекса ASROC. Дальность стрельбы минимальная 0,9 км, максимальная - 14 км. Комплекс расположен в центральной части корабля между дымовыми трубами.
Средства связи, обнаружения, вспомогательное оборудование
- Боевая информационно-управляющая система OYQ-6
- Автоматизированные линии передачи данных Link-14, SATCOM
- Навигационная РЛС Fujitsu OPS-19B
- РЛС обнаружения воздушных целей Melco OPS-14C
- РЛС обнаружения воздушных и надводных целей JRC OPS-28D (DE233, 234 – OPS-28C)
- РЛС управления огнем FCS-2-21A (Type 79)
- РЛС управления стрельбой МЗАК Mk90
- Подкильная ГАС OQS-8 (Raytheon DE-1167)
Средства радиоэлектронной борьбы (РЭБ):
- Станция радиотехнической разведки NEC NOLQ-6C
- Комплекс активного РЭП OLT-3
- Комплекс пассивного SBROC Mk36
Построенные корабли
| Бортовой номер | Название | Компания строитель | Порт постройки | Заложен | Спущен на воду | Вступил в строй | Порт приписки |
|---|---|---|---|---|---|---|---|
| DE-229 | Abukuma | Mitsui | Tamano | 17 марта 1988 | 21 декабря 1988 | 12 декабря 1989 | Maizuru |
| DE-230 | Jintsu | Hitachi | Kanegawa | 14 апреля 1988 | 31 января 1989 | 28 февраля 1990 | Ominato |
| DE-231 | Oyodo | Mitsui | Tamano | 8 марта 1989 | 19 декабря 1989 | 23 января 1991 | Sasebo |
| DE-232 | Sendai | Sumitomo | Uraga | 14 апреля 1989 | 26 января 1990 | 15 марта 1991 | Sasebo |
| DE-233 | Chikuma | Hitachi | Kanegawa | 14 февраля 1991 | 25 января 1992 | 24 февраля 1993 | Ominato |
| DE-234 | Tone | Sumitomo | Uraga | 8 февраля 1991 | 6 декабря 1991 | 8 февраля 1993 | Sasebo |
См. также
Литература и источники информации
- Шунков В.Н., Справочник "Фрегаты и сторожевые корабли"
- Фрегаты типа Abukuma из японской wikipedia
- Japan Maritime Self-Defense Force - JMSDF
- Abukuma Class Destroyer Escorts, Japan
- Abukuma class frigates
- Abukuma-class destroyer escort с англоязычной wikipedia
Галерея изображений
-

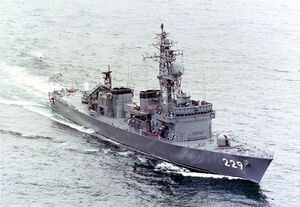

Фрегат JS Abukuma. -
Фрегат JS Jintsu. -
Фрегат JS Oyodo. -
Фрегат JS Sendai. -
Фрегат JS Chikuma. -
Фрегат JS Tone. -
Фрегаты JS Oyodo, JS Sendai и JS Tone в порту Sasebo. -
Вооружение фрегатов типа Abukuma.
