Проект лидеров эсминцев 1918 года
Лидер эсминцев 1918 года
США
Общие сведения
Лидер эсминцев по проекту 1918 года имел гладкопалубный корпус, вооружен пятью орудиями главного калибра 127 мм и тремя трехтрубными торпедными аппаратами 533 мм, а также одним орудием ПВО 76 мм и одним бомбометом.
Но в ходе проектирования было представлено три варианта с различным водоизмещением, причем два из них имели по два подварианта с различным размещением отделений энергетической установки — как с последовательным, так и эшелонированным.
История создания
Предшественники
Основная статья: Проект лидеров эсминцев 1917 года
В первой половине 10-ых годах ХХ-го века США выбрали для себя следующий стандарт при разработке и строительстве эскадренных миноносцев (типы кораблей с Cassin по Sampson):
- корпус с полубаком;
- стандартное водоизмещением порядка 1000 тонн;
- скорость хода 29÷30 узлов;
- основное вооружение:
- главный калибр — четыре орудия 102 мм;
- минно-торпедное вооружение — четыре двухтрубных торпедных аппарата 450 мм или 533 мм или четыре трехтрубных торпедных аппаратов 533 мм.
Но летом 1917 глава Бюро строительства и ремонта контр-адмирал Дэвид У. Тейлор попросил Отдел предварительной разработки подготовить несколько эскизов нового для ВМС США типа корабля — лидера эсминцев. И в период с 20 августа по 10 сентября были представлены три различных варианта гладкопалубного корабля — с характеристиками можно ознакомиться в таблице ниже.
| Параметр | Проекты лидера эсминцев | ||
|---|---|---|---|
| Вариант 1 | Вариант 2 | Вариант 3 | |
| Водоизмещение стандартное, т | 2565 | 2100 | 1675 |
| Длина по ватерлинии, м | 118,9 | 108,2 | 100,6 |
| Ширина по ватерлинии, м | 11,43 | 10,82 | 9,75 |
| Осадка, м | 3,51 | 3,43 | 3,28 |
| Мощность энергетической установки, л.с. | 28800 | 21600 | 14400 |
| Количество судовых котлов | 4 | 3 | 2 |
| Скорость, узлов | 35,5 | 33 | 29,5 |
| Количество орудий главного калибра 127 мм | 6 | 6 | 4 |
| Количество трехтрубных торпедных аппаратов 533 мм | 2 | 2 | 4 |
| Количество орудий ПВО | 2 | 2 | 2 |
При этом два варианта обладали ослабленным торпедным вооружением, причем торпедные аппараты располагались побортно — таким образом, залп с борта состоял из трех торпед против шести у строящихся в то время эсминцев типа Caldwell. Но зато главный калибр состоял из шести орудий 127 мм против четырех 102 мм.
Ни один из вариантов воплощен в металле не был, но разработка лидеров эскадренных миноносцев остановлена не была.
Проектирование
В 1918 лидеров проектирование продолжилось:
- в начале года появился проект с водоизмещением 1525 т;
- в июне были представлены несколько проекта с увеличенным водоизмещением, т.к. ВМС были заинтересованы в большем корабле:
- проект от 10 июня — 2150÷2200 т;
- проект от 11 июня — 1750 т.
При этом проекты начала года и 10 июня имели по два варианта, которые отличались расположением котельных и машинных отделений:
- один имел последовательное расположение — вначале находились два котельных отделения, за ними — одно или два машинных;
- второй имел уже эшелонное размещение — вначале располагалось котельное отделение, за ним — два машинных, и ближе к корме — еще одно котельное отделение.
| Параметр | Проекты лидера эсминцев | ||
|---|---|---|---|
| Проект начала года | Проект от 10 июня | Проект от 11 июня | |
| Водоизмещение стандартное, т | 1525 | 2150÷2200 | 1750 |
| Длина по ватерлинии, м | 99,06 | 109,7 | 102,1 |
| Ширина по ватерлинии, м | — | 10,06 | 11,2 |
| Осадка, м | 3,08 | 3,43 | 3,35 |
| Мощность энергетической установки, л.с. | 16900 | — | — |
| Количество судовых котлов | 2 | 2 | 2 |
| Скорость, узлов | 33,8 | 37 | 35 |
| Дальность плавания, морских миль | 2500 | — | — |
Состав вооружения известен только для проекта начала года:
- главный калибр — пять одиночных орудий 127 мм в открытых установках;
- торпедное вооружение — три трехтрубных аппаратов 533 мм: один по центру корпуса и два по бортам;
- ПВО — одно орудие 76 мм;
- противолодочное вооружение — один бомбомет.
Как видно из таблицы, приведенной выше, самым амбициозным был проект от 10 июня — корабль должен был развивать скорость в 37 узлов. Хотя он и был самим большим из всех трех.
Но как и проект 1917 года, лидеры эсминцев 1918 построены не были — хотя работы продолжились в 1919 году: тогда появился новый проект.
Описание конструкции
Корпус
Надстройка
Известна конструкция надстройки только у проекта начала года, при этом она различалась в зависимости от расположения отделений энергетической установки.
Энергетическая установка и ходовые качества
Вооружение
Главный калибр
Основная статья: Орудие 127-мм/51 Mark 7
На лидере эсминцев проекта 1918 располагались пять орудий 127 мм:
- по два орудия на носу и на корме:
- два на главной палубе;
- два на крышах надстроек.
- одно орудие на крыше центральной надстройке.

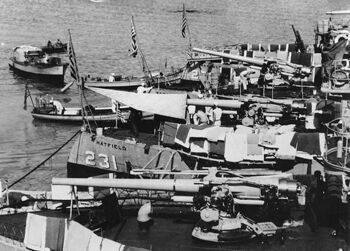

Скорее всего, использовали бы орудие 127-мм/51 Mark 7 или схожую модель со следующими характеристиками:
- скорострельность — 8÷9 выстрелов/мин;
- начальная скорость снаряда — 960 м/с для большинства видов снарядов;
- дальность максимальная при угле вертикальной наводки 20° — примерно 16000 м.
Могли быть использованы следующие снаряды:
- бронебойные;
- общего назначения Mark 15 Mod 1÷14.
Вероятнее всего, орудие размещалось бы в открытой установке P15, которая имела следующие характеристики:
- масса — 10 т;
- углы вертикальной наводки — от 15° вниз до 20° вверх;
- скорость вертикальной наводки — зависела от матроса: один поворот колеса наведения отклонял орудие на 1,21°;
- сектор горизонтальной наводки:
- первое орудие — 280°;
- второе орудие — 250°;
- третье орудие — два сектора по 105° влево и вправо;
- четвертое орудие — 286°;
- пятое орудие — 280°.
- скорость горизонтальной наводки — зависела от матроса: один поворот колеса наведения отклонял орудие на 1,18°.
Зенитная артиллерия
Основная статья: Орудие 76-мм/50 Mark 10
Одно орудие ПВО размещалось на платформе, которая располагалась над палубой и находилась:
- ближе к корме между торпедными аппаратами у варианта с последовательным расположением отделений энергетический установки;
- в центральной части корпуса за носовой надстройкой у варианта с эшелонированным расположением отделений энергетической установки.
Скорее всего, использовали бы орудие 76-мм/50 Mark 10 со следующими характеристиками:
- скорострельность — 15÷20 выстрелов/мин;
- начальная скорость снаряда — 823 м/с;
- дальность максимальная при угле вертикальной наводки 43° — 13350 м;
- дальность максимальная при стрельбе по воздушным целям — 9270 м.
Могли быть использованы следующие снаряды:
- бронебойные Mark 29 Mod 1 и Mod 2;
- осколочные Mark 27 Mod 1;
- зенитные Mark 23 Mod 1 и Mod 3, Mark 27 Mod 1 и Mod 4
и т.д.
Установка открытая, должна была обладать следующими сектора стрельбы:
- угол вертикальной наводки — до 60° вверх;
- сектор горизонтальной наводки — 360°.
Минно-торпедное вооружение
Основная статья: 533-мм торпеда Bliss–Leavitt Mark 8
На лидере эсминцев планировали использовать три трехтрубных торпедных аппаратов 533 мм, которые располагались следующим образом:
- вариант с последовательным расположением отделений энергетический установки:
- один по центру корпуса за второй трубой — сектор пуска торпед по 60° налево и направо;
- два по бортам перед кормовой надстройкой — сектор пуска торпед 120°.
- вариант с эшелонированным расположением отделений энергетической установки:
- один по центру корпуса за второй надстройкой;
- два по бортам между кормовыми надстройками.
В качестве торпеды, скорее всего, использовали бы 533-мм Bliss–Leavitt Mark 8. Она обладала следующими характеристиками:
- масса взрывчатого вещества — 211 кг;
- дальность хода — 14,6 км;
- скорость хода — 26 узлов.
Противолодочное вооружение
На корме должен был быть размещен один бомбомет — скорее всего, Mark 1 Y-типа. Он обладал следующими характеристиками:
- дальность сброса глубинной бомбы — 27 м;
- число направляющих — две.
Возможно, применялись бы глубинные бомбы Mark 3:
- масса взрывчатого вещества — 136 кг;
- скорость погружения — 1,8 м/с;
- максимальная глубина погружения — 90 м.
Этот корабль в искусстве
Проект начала года с последовательным расположением отделений энергетической установки представлен в игре «Мир кораблей» в виде премиум эсминца США V уровня Hill. Но это корабль, прошедший гипотетические модернизации в 20-30-ых годах XX-го века.
Дело в том, что главный калибр состоит из пяти универсальных орудий 127-мм/38 Mark 12 в установках Mark 24 Mod 11:
- орудия №1 и №2 закрыты башеноподобными щитами со всех сторон, кроме задней;
- орудия №3, №4 и №5 полностью открыты.
ПВО усилено и состоит из:
- двух одиночных пулеметов 12,7 мм Browning M2, установленных на крыше первого уровня передней надстройки перед мостиком;
- двух «Чикагских пианино» (установка Mark 2 Mod.2 с четырьмя орудиями 28 мм/75 Mark 1), которые располагались на зенитной площадке вместо орудия 76 мм.
Также изменено и противолодочное вооружение — на корабле располагаются:
- два бомбосбрасывателя (скорее всего, Mark 1 Mod 0, т.к. на игровой модели корабли видны восемь глубинных бомб) на корме;
- два бомбомета Mark 6 типа K — хотя они и появились в 1941.
В качеств торпед используются 533-мм Mark 11.
