Перископ

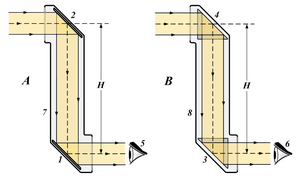

Периско́п (от др.-греч. περι- — «вокруг» и σκοπέω — «смотрю») — оптический прибор для наблюдения из укрытия. Простейшая форма перископа — труба, на обоих концах которой закреплены зеркала, наклоненные относительно оси трубы на 45° для изменения хода световых лучей. В более сложных вариантах для отклонения лучей вместо зеркал используются призмы, а получаемое наблюдателем изображение увеличивается с помощью системы линз.

Наиболее известные виды перископа — такие, как перископы на подводных лодках, танках, ручные перископы и стереотрубы (их также можно использовать как перископ) — широко применяются в военном деле.

Обычно подводные лодки имеют два перископа: перископ атаки (командирский) и зенитный перископ.

История технологии

Прототип перископа изобрёл Иоганн Гутенберг в 1430-х годах, его устройство позволяло пилигримам смотреть поверх голов в толпе на фестивале в Аахене.

Ян Гевелий описал перископ в своей работе Selenografia, sive Lunae Descriptio (Селенография, или описание Луны) в 1647 г. Он же впервые предложил использовать перископ для военных целей.

Французский учёный Ипполит Мария-Дэви в 1854 году предложил морской перископ, состоящий из трубы и двух развернутых под углом 45° зеркал.

Работоспособный призматический перископ для подводной лодки был впервые реализован в США во время Гражданской войны 1861—1865 гг. американцем Томасом Х. Доути.

Галерея

Перископ представлен на черт. 1: если a b — выпуклое зеркало, то луч, идущий от горизонта х у пройдёт через фокус О оси трубы и пересечёт матовое стекло M N в точке Z; если смотреть в плане II, то горизонт изобразится кругом х, а мачты над горизонтом — линией 2, а под горизонтом — линией 1
Рубка подводной лодки С-56. Видна труба перископа. Мемориал во Владивостоке.
Внутренняя часть перископа подводной лодки С-56
Подводная лодка ВМФ СССР в подводном положении. Перископ возвышается над водой.
