Накатник
Накатник - часть установки артиллерийского орудия, предназначенная для возвращения ствола и других откатных частей артиллерийского орудия после выстрела в исходное положение и удержания их в этом положении при любых углах возвышения.
Накатник и тормоз отката являются составными частями противооткатного устройства орудия, благодаря которому сокращается время подготовки орудия к новому выстрелу, а также снижаются разрушительные нагрузки от выстрела на его лафет/установку.
Накатники в зависимости от конструкции подразделяются на:
- пружинные
- пневматические
- гидропневматические

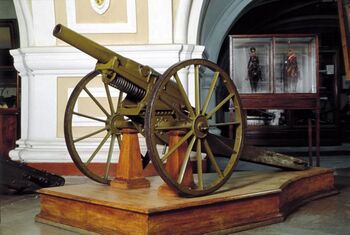

Пружинные накатники использовались на орудиях времён Первой мировой войны, со временем были вытеснены более надёжными пневматическими накатниками.
Пневматический накатник представляет собой камеру, наполненную воздухом высокого давления. В задней его части расположен поршень. При откате поршень сжимает воздух в накатнике, а затем возвращает ствол в исходное положение. В исходном положении давление в камере накатника составляет 10 МПа, в процессе отката давление в накатнике возрастает до 15 МПа.

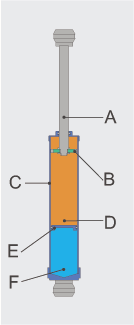

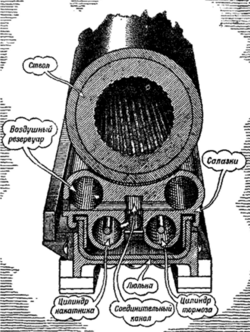

Гидропневматический накатник состоит из двух цилиндров, наружного и рабочего и поршня. Гидроцилиндр наполнен рабочей жидкостью и сжатым воздухом под давлением в десятки атмосфер.
