Мины Германии

Это незавершенная статья, вы можете помочь проекту исправив и дополнив её

В планах Германского флота минное оружие занимало огромное место.

Якорные контактные мины

Несмотря на то, что к началу Второй мировой войны германский флот располагал самым разнообразным и совершенным в мире арсеналом минного оружия, немецкие минные заградители применяли для постановок исключительно якорные контактные мины, а также минные защитники. Использовались мины всего пяти основных типов в различных модификациях. Все они имели корпуса шарообразной формы.

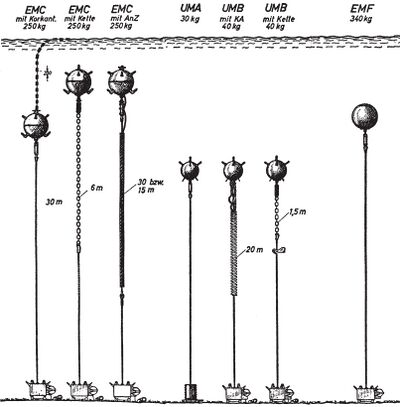

Немецкие якорные контактные мины периода Второй Мировой войны
	ЕМС	Einheitsmine C (унифицированная мина «С») Диаметр 1120 мм, вес заряда 250-300 кг, вес якоря 590 кг, полный вес 1150 кг, глубина места постановки - от 7,5 до 590 м, углубление - от 1 до 60 м; имела пять свинцовых колпаков («рожки Герца») на верхнем и два на нижнем полушарии; могла снабжаться верхней и нижней антеннами (верхняя антенна вставляется вместо верхнего колпака), противотральными устройствами (трубка КА или цепь).
	EMD	Einheitsmine D (унифицированная мина «D») Мина аналогична ЕМС, но меньше: диаметр 1000 мм, вес заряда 150 кг, вес якоря 500 кг, полный вес 900 кг; отличалась отсутствием двух свинцовых колпаков на нижнем полушарии.
	EMF	Einheitsminen mit Fernzundung (унифицированная мина с дистанционным взрывателем) Якорная антенная мина; диаметр 1120 мм, вес заряда 350 кг, вес якоря 590 кг, полный вес 1100 кг.
	UMA	U-Boot-Abwehrmine A (противолодочная мина «А») Диаметр 800 мм, вес заряда 30 кг, вес якоря 650 кг, полный вес 810 кг, глубина места постановки - от 3 до 200 м, углубление - от 0 до 125 м; имела пять свинцовых колпаков на верхнем и три пружинных замыкателя на нижнем полушарии; снабжалась тягоминрепным противотральным устройством.
	UMB	U-Boot-Abwehrmine В (противолодочная мина «В») Диаметр 840 мм, вес заряда 40 кг, вес якоря 420 кг, полный вес 625 кг, глубина места постановки - от 7,5 до 250 м, углубление - от 1 до 80 м; в остальном аналогична UMA, но якорь подобен минам ЕМС и EMD; могла снабжаться нижней антенной, противотральными устройствами (трубка КА, цепь, механический резак на минрепе) и гидростатическим самоликвидатором.

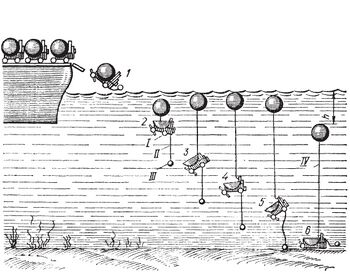

Постановка якорных мин с поверхности (штерто-грузовым способом).
На схеме обозначены: 1 - мина сброшена; 2 - мина отделилась от якоря, минреп разматывается; 3 и 4 - мина на поверхности, минреп продолжает разматываться; 5 - груз дошел до грунта, минреп перестал разматываться, якорь тянет мину вниз; 6 - мина установилась на заданное углубление (h).
I - якорь мины; II - штерт; III - груз; IV - минреп.

Постановка мин EMC, EMD, EMF и UMB производилась с поверхности штерто-грузовым способом, мины UMA - всплытием с грунта по заранее измеренной глубине. Применение тяжелых якорей и тонких минрепов (6,5, 8 и 9,5 мм) позволяло увеличить глубину постановки до 600 м, а относительно большая плавучесть корпусов мин - уменьшить заглубление при постановках в районах с сильным течением.

В качестве основного взрывчатого вещества немцы применяли тротил-гексоген-алюминиевые смеси (ТГА), имеющие коэффициент взрывной силы 1,4 по тротилу, что увеличивало радиус разрушительного воздействия мин, особенно при действии на подводные лодки. В якорных минах использовались хорошо зарекомендовавшие себя гальвано-ударные и ударно-электрические взрыватели; помимо этого, они могли снабжаться электрическими антеннами, в результате чего зона реагирования мин по глубине увеличивалась до 65-70 м, что существенно повышало их эффективность при борьбе с подводными лодками.

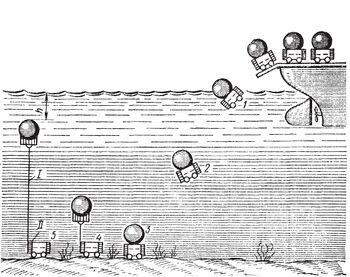

Постановка якорных мин всплытием со дна.
На схеме обозначены: 1 - мина сброшена; 2 - мина погружается; 3 - мина на грунте; 4 - минреп разматывается, мина всплывает; 5 - мина установилась на заданное углубление (h).
I - минреп; II - якорь мины.
Примечание: заданное углубление могло выставляться по заранее измеренной глубине или определяться установленным на мине гидростатом.

Запальный стакан в немецких минах размещался на некотором безопасном расстоянии от запального патрона до прихода мины в опасное состояние, что служило важной дополнительной мерой безопасности при обращении со снаряженными минами. Замыкание боевой электрической цепи мины происходило на несколько секунд раньше, чем запальный стакан опускался на запальный патрон, в результате чего от повреждения при постановке свинцового колпака мина не взрывалась - взрывался только запал, мина при этом оставалась безопасной, но не демаскировала постановку.

Благодаря унификации мины EMC и EMD легко переоборудовались в антенные. Нижняя антенна выполнялась в виде медной проволочной оплетки на резиновом чулке, одетом на минреп, длиной 30 м; верхняя антенна - медный трос диаметром 5 мм и длиной до 40 м, удерживающийся антенным буйком. Живучесть последнего не превышала одного года, что предопределило относительно редкое использование верхних антенн. При касании антенны металлическим корпусом корабля или подводной лодки между ним и медным тарельчатым электродом мины в соленой воде возникало напряжение, вызывающее срабатывание электрического взрывателя. Использование сухой гальванической батареи (как правило, напряжением 3 В) в корпусе мины сделало возможным применение противотральной трубки КА и специальных пружинных замыкателей, что повышало эффективность мин. Противотральная трубка выводила из строя тралы и, кроме того, могла являться нижней механической антенной, которая при соприкосновении с корпусом подводной лодки своим перемещением по минрепу могла вызвать взрыв мины. Контактная система предохранительного прибора и устройства самовзрыва вызвали необходимость применения осушителей в корпусах мин.

Минные защитники

Немцы придавали важное значение увеличению противотральной стойкости минных заграждений. Она обеспечивалась как применением в минах новых противотральных устройств (тягоминрепных устройств, гидростатов, гофрированных трубок и резаков на минрепах), так и широкому использованию минных защитников режущего и взрывного действия - в среднем, на каждые три выставленные в заграждениях якорные мины приходилось по одному минному защитнику. Применение тягоминрепного устройства само-взрыва в сочетании с тонкими минрепами сильно снижало эффект от использования противником параванов-охранителей. На больших и средних ходах тонкий минреп перебивался тралящей частью паравана, и подсеченная мина взрывалась в непосредственной близости от корабля.

Немецкие минные защитники периода Второй Мировой войны
	EMR	Sperrschutzboje fur große Wassertiefen (минный защитник для больших глубин) Защитник представлял собой корпус мины ЕМС без заряда, с имитаторами свинцовых колпаков или без них; верхняя часть минрепа заменялась 50-метровой стальной цепью, могли использоваться механические резаки; за счет значительной плавучести корпуса могла устанавливаться на глубине до 310 м.
	SprB.D	Sprengboje D (взрывающийся защитник «D») Защитник однократного действия с подрывным патроном; буй в форме усеченного конуса длиной 955 мм, 0 365 мм; полный вес 200 кг, вес заряда патрона 0,8 кг, макс. глубина места постановки 160 м.
	RB	Reißboje («режущий» защитник) Защитник многократного действия с четырьмя механическими резаками; буй в форме усеченного конуса длиной 1204 мм, 0 480 мм; полный вес 900 кг, макс. глубина места постановки 150 м; постановка - всплытием с грунта по заранее измеренной глубине.

Применение большого числа минных защитников и установка резаков на минрепах приводило к тому, что корабли противника, попав на минное поле, быстро теряли одну или обе ветви параванов-охранителей, после чего подрывались на минах.
