Десантные катера на воздушной подушке типа LCAC

Тип LCAC

Тип LCM-8

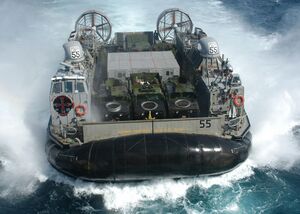

Тип LCAC

Тип SSC

Постройка и служба

91 ед. Построено

1987—2001 гг. Годы постройки

1984-? гг. Годы службы

Textron Marine and Land Systems, Avondale Gulfport Marine Место строительства

Общие данные

88,6 / 173—185 т. Водоизмещение (стандартное/полное)

26,4 / 14,3 / м. Размерения (длина/ширина/осадка)

4 ГТУ Allied-Signal TF-40B, 16 000 л.с. Энергетическая установка

с грузом - 40, макс. - 70 узл. Скорость хода

на 35 узлах - 300 миль Дальность плавания

Экипаж

5 чел. Общая численность

Вооружение

Артиллерия главного калибра:

• 2 × пулемёта M-2HB или 2 × 40-мм автоматических гранатомёта Mk-19 Mod. 3.

Десантный катер на воздушной подушке типа LCAC — амфибийный транспортер, способный с высокой скоростью перемещаться не только по воде, но и по прибрежной пересеченной местности с препятствиями высотой более метра. Применяется для транспортировки оборудования и высадки десанта.

LCAC прошел боевые испытания в Сомали, Бангладеш, Либерии, Гаити и Кувейте, был задействован во время ликвидации последствий различных стихийных бедствий.

Используется во флоте США и Морскими силами самообороны Японии.

История

LCAC (аббревиатура от англ. Landing Craft Air Cushion) разрабатывался в начале 1970-х годов как транспортное средство, способное доставлять груз на неподготовленный берег. Основан на прототипе Jeff B от Bell Aerospace (Нью-Орлеан, Луизиана), который испытывался ВМФ США с 1977 по 1981 год и был утвержден к серийному производству. Предназначался для замены устаревших десантных катеров LCM-8. Основной упор при разработке сделали на грузоподъемность.

JEFF B обошел опытный образец JEFF A, сделанный Aerojet General (Калифорния), и снабженный четырьмя пропеллерами. Оба образца испытывались с помощью USS Spiegel Grove (LSD-32).

Испытания LCAC проводились в Панама-Сити (Флорида), затем в Калифорнии, Австралии и на Аляске. В арктических условиях эксплуатация LCAC оказалась менее эффективной (из-за обледенения двигателя и плохой приспособленности к морским волнениям).

Прототип на испытаниях с USS Spiegel Grove, 1978 год.

Первые 33 катера были построены в 1982-1986 годах, 15 катеров — в 1989 году, по 12 в 1990, 1991 и 1992 годах, 7 катеров в 1993 году.

Первый катер на воздушной подушке класса LCAC был поставлен ВМС США в 1984 году, последний — в 2001-м.

На 2001 год американскому флоту был поставлен 91 катер. Из них 15 построено компанией Avondale Gulfport Marine, а 76 — компанией Textron Marine and Land Systems.

В 1994 году правительством США было дано разрешение на продажу шести LCAC Японии.

Описание конструкции

Схема строения LCAC.

LCAC является амфибийным судном — то есть, имеет по периметру корпуса гибкое ограждение воздушной подушки (юбку), что позволяет ему выходить на берег и преодолевать невысокие препятствия (в отличие от скеговых судов с жестким ограждением, которые могут двигаться только по водной поверхности).

Юбка образует под днищем замкнутое пространство и частично ограничивает растекание воздуха, нагнетаемого туда двигателями. Уменьшение контакта с водой снижает сопротивление воды, что, в свою очередь, повышает скорость движения. На катерах LCAC используется четыре двигателя, в случае необходимости он может работать с двумя.

Водитель катера посредством радиогарнитуры получает указания с корабля-дока, управление производится Y-образным штурвалом и ножными педалями. Для находящихся на борту во время движения катер имеет сходство с самолетом при высокой турбулентности. Образуется много шума и пыли, большое количество брызг сильно ограничивает поле зрения водителя. В последние годы конструкция юбки была скорректирована в сторону уменьшения разбрызгивания.

Для управление LCAC требуются определенные свойства восприятия и психомоторные навыки, а так же способность трезво оценивать обстановку и быстро принимать решения. Первое время (пока не была разработана специальная программа отбора кандидатов) это вызывало большую текучку кадров среди операторов и инженеров LCAC.

Тактико-технические характеристики

• Длина: без подушки — 24,9 метра, с подушкой — 28 метров
• Ширина: без подушки — 14,2 метра, с подушкой — 14,6 метра
• Высота над поверхностью: с подушкой — 5,8 метра, без подушки — 7,8 метра
• Высота подушки: полтора метра
• Водоизмещение: 88,6 тонн пустой, 173-185 тонн с полной нагрузкой
• Носовая аппарель для погрузки/разгрузки грузов длиной около 8,8 метра, кормовая аппарель — 4,6 метра.
• Энергетическая установка: четыре газовые турбины Avco-Lycoming TF-40B (обычно две используются для поднятия над поверхностью, две — для передвижения; являются взаимозаменяемыми). Общая мощность: 16000 л.с.
• Пропеллеры: два 4-лопастных обратимых пропеллера диаметром 3,58 метра для приведения в движение, четыре вентилятора диаметром в 1,6 метра для создания подъемной силы
• Запас топлива: 19000 литров
• Дальность плавания с полной нагрузкой: 300 миль со скоростью 35 узлов, 200 миль со скоростью 40 узлов
• Скорость при полной нагрузке при волнении моря в 2 балла: 92,6 км/час (50 узлов)
• Скорость при полной нагрузке при волнении моря в 3 балла: 64,8 км/час (35 узлов)
• Скорость при полной нагрузке на суше: 46,3 км/час (25 узлов)
• Грузоподъемность: 68 тонн (перегруженный — 75 тонн)
• Грузовая палуба: 20х8,2 метра (168 кв.м)
• Навигационное оборудование: система Marconi LN-66, спутниковая и инерционная системы навигации.
• Вооружение: два пулемёта M-2HB калибра 12,7 мм или два 40-мм автоматических гранатомёта Mk-19 Mod.3, пулемет М-60.
• Радиосвязь: две радиостанции УВЧ/УКВ, ВЧУ и портативные радиостанции
• Экипаж: пять человек
• Размещение экипажа и десанта: правый борт — на верхней палубе командир, бортинженер, штурман, командир десанта и руководитель десантирования, на нижней палубе — семь десантников; левый борт — на верхней палубе специалист по загрузке, на нижней палубе механик и 16 десантников
• Расчетное время работы: шестнадцать часов в день.

Модернизация

В 2005 году началась работа по модернизации катеров LCAC (или программа по увеличению продолжительности жизни SLEP) — это продлит срок их службы с 20 до 30 лет. Заменяется двигатель (на ETF-40B), подвергшиеся коррозии детали, электроника, юбка воздушной подушки, вспомогательное оборудование (такие, как экраны, клавиатура и др.), кондиционеры. Радары LN-66 заменены на более современные P-80.

Новая юбка уменьшает лобовое сопротивление, увеличивает ходовые характеристики и более проста в техническом обслуживании, а новая электроника более надежна, экономична и выделяет меньше тепла, что обеспечивает экипажу более комфортные условия.

Сумма работ с одним катером составляет около $9 млн. В 2015 году программа по плану должна завершиться (будет обработано 72 функционирующих на данный момент катера).

Применение

Танк M1 Abrams сгружается с LCAC.

LCAC используется для высадки десанта (до 180 человек) с больших кораблей-доков и перевозки грузов. Вместимость составляет около 68 тонн (в перегруженном состоянии с потерей характеристик — до 75 тонн).

Типичная загрузка LCAC: 52-тонный танк М60А1 плюс пять загруженных джипов или полная батарея из шести 105-мм/155-мм гаубиц (с расчетами) и загруженными тягачами.

Способен перемещаться по пересеченной местности с различной топографией, в том числе — по болотам, мокрому снегу, тонкому люду, песчаным дюнам, через зону прибоя. На мелководье может использоваться в качестве тральщика.

Дальность действия LCAC позволяет высаживать десант из загоризонтных точек, что снижает риск для кораблей и увеличивает фактор внезапности.

Катерами LCAC могут комплектоваться несколько типов кораблей-доков:

Список десантных кораблей, использующих LCAC

• Tarawa (LHA) — 1 катер LCAC,
• Wasp (LHD) — 3 катера LCAC,
• Anchorage (LSD) — 4 катера LCAC,
• Austin (LPD) — 1 катер LCAC,
• Whidbey Island (LSD) — 4 катера LCAC,
• San-Antonio (LPD) — 2 катера LCAC.

из истории

В июле 1987 года LCAC 04 произвел первую высадку LCAC на территории иностранного государства.

В январе 1991 года четыре отряда из одиннадцати катеров заступили на службу в Персидском заливе для поддержки операции «Буря в пустыне».

LCAC использовался для помощи жителям островов Бангладеш во время циклона 1991 года.

В настоящее время основная часть катеров прикреплена к кораблям амфибийных эскадр. Десять штук находятся в запасе (на пониженной боевой готовности), два используются для научных исследований и семь — как вспомогательные суда.

Дальнейшее развитие

Поскольку срок службы LCAC подходит к концу (с 2015 года они будут постепенно списываться), в США начато строительство новых катеров на воздушной подушке для военно-морского флота — SSC (Ship-to-Shore Connector). Первые катера должны поступить уже в мае 2017-го с принятием на вооружение в 2020-м году.

Концепт катера на воздушной подушке SSC.

Новый десантный катер SSC будет эволюционной заменой LCAC. Длина и ширина останутся прежними, скорость составит более 35 узлов (мощность двигателей увеличится на 20% при падении потребления топлива на 11%), грузоподъемность — 74 тонны, радиус действия - 200 морских миль. Винты станут 6-лопастными (вместо четырех), сложная коробка передач будет производить и толкание и подъем, в системах используются электрические гидравлические приводы. Катер будет иметь улучшенную прочность палубы и цифровую систему управления. Использование в конструкции технологий по снижению сопротивления обеспечит повышенную маневренность и экономичность эксплуатации. Для увеличения устойчивости к коррозии в конструкции будет использован алюминий 5083.

Разработка нового судна обошлась в 570 миллионов долларов. Планируется построить 80 SSC (из них 8 — для испытаний и тренировок).
