McDonnell Douglas F/A-18_Hornet
 США Страна разработки |
| McDonnell Douglas Разработчик |
| 18 ноября 1978 г. Первый полет |
| McDonnell Douglas Производитель |
| С учетом модификаций F / A-18A / B / C / D: 1480 шт. Выпущено всего |
| 1983 г. Принятие на вооружение |
| С 1983 гг. Годы эксплуатации |
| На сегодня является основным боевым самолётом ВМС США. Состоит на вооружении ряда стран Европы и Азии. Основные эксплуатанты |
| К концу 1990-х годов «Хорнеты» состояли на вооружении 26 боевых эскадрилий ВМС США, 4 эскадрилий Резерва ВМС США, 16 боевых эскадрилий Корпуса морской пехоты США, в остальных странах эксплуатировался в ВВС в наземном варианте. Носители |
| 17,07 / 11,43 / 4,66 м. Длина / Размах крыла / Высота |
| 37,16 м2 Площадь крыла |
| 11200 / 16850 / 23400 кг. Масса (пустого/норм./макс.) |
| General Electric F404-GE-402 турбовентиляторный. Тип |
| 2 шт. Количество |
| на форсаже 2x7260 кгс Максимальная тяга |
| Скорость полета |
| 1915 км/ч . . . максимальная (на высоте) |
| 1473 км/ч . . . максимальная (у земли) |
| 250 м/с Макс. скороподъемность |
| 15240 м. Потолок |
| с подвесными баками 3340 км. Дальность полёта (макс.) |
| 740-1065 км. Боевой радиус действия |
| 1 Количество человек |
Стрелково-пушечное
- 1 × 20 мм M61A1 Vulcan 6-ти ствольная авиационная пушка в носу самолета, боезапас 578 снарядов..
Нормальная боевая нагрузка - 7031 кг на 9 узлов внешней подвески: 2 УР AIM-9L/M/P Sidewinder на концах крыла и 2 УР AIM-7 по бокам воздухозаборников. УР ASRAAM (вместо АIM-9) и AIM-120 AMRAAM (вместо AIM-7) до шести УР AIM-9. При выполнении ударных операций самолет оснащается бомбами с лазерным наведением GBU-10 и -12, обычными бомбами Mk.82 (до 27) и Mk.84, бомбовыми кассетами CBU-59, 4 УР AGM-65F Maverick, ПКР AGM-64 Harpoon, противорадиолокационные УР AGM-88 HARM, контейнерами с 70-мм НАР УР SLAM and SLAM ER Контейнеры ADM-141 TALD
Содержание
История создания
Отправной точкой создания машины считается появление проекта фирмы Northrop, получившему обозначение P.530 «Кобра» и спроектированному в середине 1960-х годов. Впоследствии этот проект был переработан (P.600) и под обозначением YF-17 принял участие в конкурсе ВВС США на создание лёгкого истребителя LWF (Lightweight Fighter). Его конкурентом выступил самолёт YF-16 фирмы General Dynamics. В январе 1975 года конкурс завершился победой YF-16, будущего F-16 Fighting Falcon. На этом история самолёта Нортроп могла бы закончиться, однако примерно в это же время была начата программа истребителя воздушного боя для ВМС (NACF, Navy Air Combat Fighter). Из-за уменьшения расходов на военные нужды в этот период программа предусматривала не разработку нового самолёта с нуля, а адаптацию уже существующих проектов. Военно-морские силы США скептически отнеслись к однодвигательному YF-16 и предпочли выбрать двухдвигательный YF-17, который, однако, требовал значительных изменений для службы на флоте. Фирма Нортроп ранее не занималась созданием палубных самолётов, поэтому было принято решение, что работа над перепроектированием YF-17 будет проводиться совместно с фирмой McDonnell Douglas, имеющей большой опыт сотрудничества с ВМС.
1 марта 1977 года было объявлено, что новый самолёт получит название «Хорнет» («Шершень»).
Первоначально планировалось, что Макдоннел-Дуглас будет заниматься палубным вариантом для ВМС США, а Нортроп — вариантом F-18L наземного базирования, предназначенным на экспорт. Однако в 1979 году фирма Нортроп подала судебный иск, обвинив компаньона в том, что тот использует её технологии, разработанные для наземного варианта, в нарушение двустороннего соглашения, и потребовав запрета на экспорт палубной модификации. Судебная тяжба завершилась в 1985 году, когда Макдоннел-Дуглас согласилась выплатить 50 млн долларов за полученную техническую информацию; этим всё и окончилось. Вариант F-18L так и не пошёл в серию, а «Хорнет» полностью стал проектом Макдоннел-Дуглас.
Самолёт должен был выпускаться в трёх модификациях: истребителя F-18A, штурмовика A-18A, учебно-боевого TF-18A. Фирме Макдоннел-Дуглас удалось объединить истребительную и штурмовую модификации в один самолёт, который с 1980 года упоминался как F/A-18A, хотя официально такое обозначение было утверждено лишь в декабре 1982 года. Двухместный TF-18A был переименован в F/A-18B.
Производство
Было построено 9 одноместных и 2 двухместных опытных самолёта. Первый полёт «Хорнет» совершил 18 ноября 1978 года. Первый серийный самолёт поднялся в воздух 12 апреля 1980 года, а в мае новые машины начали поступать в ВМС.
В 1996 году самолёты прошли модернизацию: был усилен планер, установлены новые внутренние топливные баки из полиуретана (что позволило увеличить запас топлива на 160 кг и тактический радиус действия — на 5 %).
В ценах 1979 года закупочная стоимость одного самолета, без учета стоимости НИОКР, составляла 10,8 млн долл. США Стоимость F/A-18C и F/A-18D около 29 млн долл. (Данные 2009 г.) Стоимость F/A-18E/F «Супер Хорнет» около 57 млн долл. (Данные 2009 г.)
Описание конструкции
По требованию командования ВМС США при проектировании F/A-18 большое внимание уделялось выживаемости и надежности. Небольшие габариты этого самолета, недымящие двигатели, малая величина эффективной площади рассеяния (ЭПР), слабое ИК-излучение, наличие бортовых средств РЭБ — все это затрудняет обнаружение и сопровождение самолета. Нормальные рабочие перегрузки составляют 7,5 g.
Самолет выполнен по нормальной аэродинамической схеме со среднерасположенным трапециевидным крылом. Планер рассчитан на ресурс 6 тыс. часов при 2 тыс. взлетов с использованием катапульты и 2 тыс. посадок с использованием задерживающего крюка. В конструкции планёра самолета предусмотрено дублирование путей передачи силовых нагрузок.
Фюзеляж
Фюзеляж типа полумонокок. Отсек кабины летчика выполнен в виде безопасно повреждаемой конструкции.
Крыло и оперение
Хвостовое оперение стреловидное. Дифференциальный цельноповоротный стабилизатор имеет угол обратного поперечного V, равный 2 градусам. Вертикальное оперение с двумя отклоненными наружу на 20 градусов килями смещено вперед относительно стабилизатора для вывода его из зоны аэродинамической тени от крыла и стабилизатора на больших углах атаки.
Крыло — многолонжеронное, складывается по линиям, проходящим через внутренние хорды элеронов с поворотом консолей на 90 градусов. На крыле установлены отклоняемые носки по всему размаху, однощелевые закрылки и зависающие элероны. Носки и закрылки отклоняются автоматически в зависимости от угла атаки и числа М для повышения маневренности в бою и аэродинамического качества в крейсерском полете. Одной из отличительных особенностей самолета является наличие наплывов сложной формы в плане перед корневыми частями крыла. Наплывы создают вихревую подъемную силу и обеспечивают полет самолета на больших углах атаки. Между наплывами и фюзеляжем имеется щель для отвода пограничного слоя фюзеляжа от воздухозаборников.
Шасси
Шасси трехопорное с одноколесными основными и двухколесной передней стойками. Передняя стойка управляемая (поворачивается при рулении на угол от +75 до -75 град), убирается вперед, основные - назад с поворотом колес на 90 град, в ниши под каналами воздухозаборников. Пневматики носовой стойки 20-слойные, имеют размеры 559x168-254 мм и давление 24,6 кгс/см2и 10,5 кгс/см-при эксплуатации соответственно с авианосца и наземной ВПП, пневматики основных колес 24-слойные с размерами 762x292-368 мм и давлением соответственно 24,6 кгс/см2 и 14,1 кгс/см2. На передней стойке расположен кронштейн для крепления к челноку катапульты. В хвостовой части фюзеляжа установлен тормозной гак.
Силовая установка
На YF-17 были установлены двигатели YJ101 с форсированной/нефорсированной тягой 6800/4290 кгс, со степенью двухконтурности 0,20 и с полной степенью повышения давления более 20. Разработка YJ101 была начата фирмой Дженерал Электрик в 1971 г. на собственные средства. Для F/A-18 на его основе был создан ТРДЦФ F404-GE-400 модульной конструкции. Это двухвальный двигатель с трех- и семиступенчатыми компрессорами соответственно низкого и высокого давления, одноступенчатыми турбинами низкого и высокого (с охлаждаемыми лопатками) давления и кольцевой камерой сгорания. Сопло суживающееся-расширяющееся регулируемое. Система управления двигателем электрогидромеханическая. Степень двухконтурности 0,34, полная степень повышения давления 25, расход воздуха 64,4 кг/с, длина двигателя 4,03 м, максимальный диаметр 0,88 м, сухая масса 989 кг. Двигатели разделены титановой противопожарной перегородкой. Воздухозаборники боковые полукруглые нерегулируемые расположены под корневыми наплывами крыла. Отсекатель пограничного слоя выступает перед каждым воздухозаборником примерно на 1 м и отводит пограничный слой фюзеляжа, направляя его вверх и вниз от воздухозаборника, непосредственно перед воздухозаборником отсекатель имеет перфорацию, через которую отводится собственный пограничный слой отсекателя. Плоскость отсекателя составляет угол 5 град, с направлением невозмущенного потока и обеспечивает предварительное сжатие воздуха при сверхзвуковых скоростях.
С 1992 г. самолеты ВМС и корпуса морской пехоты США поставляются с двигателями F404-GE-402 с тягой по 7980 кгс. Эти же двигатели установлены и на кувейтских самолетах.
Топливо (JP5) размещается в протестированных фюзеляжных и крыльевых баках общей емкостью 6060 л. Возможна подвеска до трех сбрасываемых баков по 1250 л (на внутренних подкрыльных и центральном подфю-зеляжном узлах). Канадские самолеты могут нести три ПТБ по 1818 л. С правого борта в носовой части фюзеляжа установлена убирающаяся штанга для дозаправки топливом в полете. На F/A-18C/D применена система балансировочной перекачки топлива.
Вооружение и оборудование
Самолеты F/A-18A/B и F/A-18C/D ранних серий оснащены и мпул ьсн о-д опл е ро некой многофункциональной БРЛС Рейтеон AN/APG-65. Станция способна сопровождать на проходе до 10 воздушных целей (с выводом информации о восьми из них на кабинный индикатор).
БРЛС может обнаруживать воздушные цели класса "истребитель" (ЭПР=3 м2) в передней полусфере (как в свободном пространстве, так и на фоне земли) на дальности 50 - 60 км и в задней полусфере на фоне земли - на дальности 35 - 40 км. Надводные цели могут обнаруживаться на удалении до 120 - 150 км. Станция имеет щелевую антенную решетку с углом обзора по азимуту +/-60 град.
На последних серийных F/A-18C/D с мая 1994 г. устанавливается более совершенная БРЛС Рейтеон AN/APG-73, являющаяся глубокой модернизацией предыдущей станции и обеспечивающая одновременное наведение на различные цели до четырех ракет AIM-120 AMRAAM. Станция AN/APG-73 должна устанавливаться и на самолетах F/A-18 более раннего выпуска в ходе их модернизации.
Вместо УР "Спэрроу" под фюзеляжем могут подвешиваться контейнеры Мартин-Мариетта AN/ASQ- 173 с лазерным подсветчиком цели, Рейтеон AN/AAR-50 с тепловизионной навигационной системой или Лорал AN/AAS-38 с тепловизионной прицельной системой. Кроме того, летчики ночных ударных самолетов оснащаются очками ночного видения (освещение кабины имеет зелено-синий оттенок для совместимости с очками).
Самолет оснащен инерциальной навигационной системой Литтон AN/ASN-130. С 1993 г. она дополняется приемником системы глобального позицирования (GPS). В рамках модернизации самолета предусмотрена замена системы AN/ASN-130A на новую ИНС Литтон AN/ASN-139, выполненную на кольцевых лазерных гироскопах.
Имеется аппаратура радиотехнической системы автоматического захода на посадку на палубу авианосца ALCV, обеспечивающая возможность всепогодного применения истребителя.
Для использования противорадиолокационных ракет типа HARM с 1996 г. на самолеты устанавливается система точного определения координат РЛС противника и выдачи целеуказания ракетам.

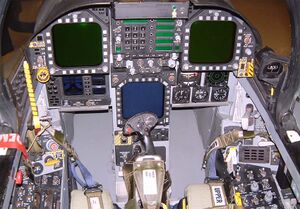

В кабине самолетов F/A-18A/B/C/D установлено три многофункциональных монохромных индикатора на ЭЛТ (на центральный индикатор при помощи специальной оптической системы может проецироваться слайд с подвижной картой местности). На ночных вариантах самолета F/A-18C/D установлен центральный цветной индикатор, на который выводится цифровая карта местности.
Общесамолетные системы. Система управления полетом - цифровая квадруплексная электродистанционная, имеются прямая резервная электрическая проводка ко всем поверхностям управления и резервная механическая проводка (по каналам тангажа и крена) к стабилизатору. Органами продольного управления служат симметрично отклоняемые консоли стабилизатора, поперечного управления - элероны и дифференциально отклоняемые консоли стабилизатора, путевого - рули направления. В 1981 г. по результатам летных испытаний, начиная с 28 самолета, были увеличены размах и площадь элеронов, введено дифференциальное отклонение носков крыла и закрылков совместно с элеронами для увеличения скорости крена до 180 - 220 град./с. Предусмотрены система улучшения устойчивости и управляемости (на некоторых режимах самолет статически неустойчив), средства повышения сопротивляемости сваливанию и штопору, в частности, автомат перекрестной связи между отклонением органов поперечного и путевого управления. ЭДСУ отличается высокой надежностью: по заявлению фирмы Макдоннелл Дуглас к началу 1992 г. резервная механическая система управления ни разу не была использована по своему прямому назначению и не было ни одного случая посадки с отказавшей цифровой системой. Самолеты ВМС США могут осуществлять автоматическую посадку на палубу авианосца с использованием корабельной системы управления.
В ходе испытаний самолета F-18 HARV (без системы отклонения вектора тяги и дополнительных органов управления) достигался угол атаки 55 град. Однако, хотя исходный самолет F/A-18 и может быть сбалансирован на таком угле атаки, он не управляем в этом режиме: эффективность рулей направления теряется при угле атаки 45-50 град, из-за аэродинамического затенения оперения крылом, максимальная угловая скорость крена при отклонении элеронов падает до величины менее 30 град./с при угле атаки более 20 град.
Гидросистема состоит из двух независимых систем с рабочим давлением 210 кгс/см2, рассчитана на работу в диапазоне температур от -40 град. С до +135 град. С и обеспечивает привод закрылков, органов управления и шасси. Максимальная подача рабочей жидкости 212 л/мин. Система электроснабжения фирмы Дженерал Электрик.
Вооружение. Самолет оснащен встроенной пушкой М61А1 "Вулкан" (20-мм, 4000 и 6000 выстр./мин., 570 снарядов), установленной в носовой части фюзеляжа с блоком стволов, расположенным сверх)' РЛС.

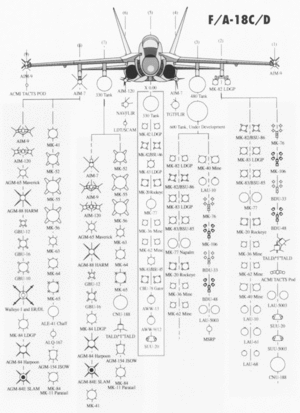

Имеется девять узлов внешней подвески (по одному на концах крыла, по два под каждой консолью и три фюзеляжных). Нормальная боевая нагрузка при сопровождении ударных самолетов включает две УР AIM-9M "Сайдуиндер" на концах крыла и две УР AIM-7M по бокам воздухозаборников. На F/A-18C/D (после 1993 г.) вместо AIM-7M может подвешиваться до шести УР средней дальности с активным радиолокационным самонаведением AIM-120 AMRAAM (вариант: 10 УР AIM-120 и две AIM-9M "Сайдуиндер").
К 2010 г. вооружение истребителя может быть дополнено новой высокоманевренной ракетой ближнего воздушного боя AIM-9X.
Для решения ударных задач самолет может нести корректируемые авиабомбы с лазерным полуактивным GBU-10 и -12, обычные авиабомбы Мк.82 (до 27) и Мк.84, разовые бомбовые кассеты CBU-59, УР AGM-65F "Мейврик" (до четырех) с тепловизионной ГСН, противокорабельные УР AGM-84 "Гарпун", противорадиолокационные УР AGM-88 HARM, контейнеры с НАР.
С 1999 г. самолеты оснащаются тактическими крылатыми ракетами SLAM-ER. В ближайшей перспективе истребитель должен получить также корректируемые авиабомбы с инерциально-спутниковым наведением типа JDAM, а также планирующие авиабомбы GBU-154 JSOW.
Модификации
F/A-18A — первый серийный вариант. Построена 371 машина.
F/A-18B — двухместный учебно-боевой вариант F/A-18A.
F/A-18C — вариант с усовершенствованным БРЭО и вооружением(может нести УР AIM-120, AGM-65).
F/A-18D — двухместный учебно-боевой вариант F/A-18C.
F/A-18E Super Hornet — дальнейшее развитие варианта F/A-18C.
F/A-18F Super Hornet — дальнейшее развитие варианта F/A-18D.
Летно-технические характеристики
| ЛТХ | F/A-18 "Хорнет" |
|---|---|
| Экипаж | 1 чел. |
| Скорость, км/ч | |
| максимальная на высоте около 10 км | 1915 |
| максимальная на высоте до 3 км | 1473 |
| Пpактический потолок, м | 15 240 |
| Дальность, км | |
| пеpегоночная | 3340 |
| действия | 740-1065 |
| Масса, кг | |
| максимальная взлетная | 23400 |
| Посадочная скорость, км/ч | 248 |
| Максимальная скороподъемность, м/с | 250 |
| Длина разбега с наземной ВПП, м | 430 |
| Макс.эксплуатационная перегрузка | 7,5 G |
| Топлива, л | |
| во внутренних баках | 6060 |
| в ПТБ | 3750 |
| Тип двигателя | 2 х General Electric F404-GE-402 турбовентиляторный |
| Тяга, кН | |
| форсированная | 2 х 78.3 |
| нефорсированная | 2 х 52.0 |
| Размах крыла, м | |
| стандартная | 11.43 |
| с ракетами на концах | 12.31 |
| со сложенными крыльями | 8.38 |
| Длина самолета, м | 17,07 |
| Высота самолета, м | 4,66 |
| Площадь крыла, м2 | 37,16 |
| Угол стреловидности | 20 град. |
| Вооружение: | шестиствольная 20-мм пушка General Electric M61A1 Vulcan (с 578 снарядов).
Нормальная боевая нагрузка - 7031 кг на 9 узлов внешней подвески: 2 УР AIM-9L/M/P Sidewinder на концах крыла и 2 УР AIM-7 по бокам воздухозаборников. УР ASRAAM (вместо АIM-9) и AIM-120 AMRAAM (вместо AIM-7) до шести УР AIM-9. Для ударных операций самолет оснащается бомбами с лазерным наведением GBU-10 и -12, обычными бомбами Mk.82 (до 27) и Mk.84, бомбовыми кассетами CBU-59, 4 УР AGM-65F Maverick, ПКР AGM-64 Harpoon, противорадиолокационные УР AGM-88 HARM, контейнерами с 70-мм НАР УР SLAM and SLAM ER Контейнеры ADM-141 TALD |
Боевое применение
Операция «Каньон Эльдорадо» — Ливия, апрель 1986 Война в Персидском заливе — освобождение Кувейта, 1991. F/A-18 широко применялся для нанесения бомбовых ударов и воздушного прикрытия во время операции «Буря в пустыне». На их счету 2 сбитых иракских МиГ-21, причём оба МиГ-21 сбиты во время вылета на бомбометание; «Хорнеты» несли бомбы, и после уничтожения ракетами «воздух-воздух» иракских истребителей продолжили выполнение боевой задачи, подтвердив таким образом свою многофункциональность — это был первый в истории случай, когда самолёты с тяжёлой бомбовой нагрузкой одержали в воздушном бою победу над лёгкими истребителями. Также F/A-18 уничтожили взлетающий на аэродроме МиГ-23, при этом один «Хорнет» был сбит ракетой ЗРК С-75. В первый день войны группа из 40 «Хорнетов» перехватывается одиночным перехватчиком МиГ-25, один из F/A-18 получает попадание ракеты и падает на землю, пилот погибает, став первой жертвой в операции «Буря в пустыне». Иракский МиГ возвращается на аэродром. Точное число потерь неизвестно, по разным данным, они составили от 1 до 7 «Хорнетов» (в том числе 1 сбит иракским МиГ-25, 1 разбился по техническим причинам), и более 10 поврежденных. Операция «Обдуманная сила» — бомбардировки позиций боснийских сербов, 1995 Операция «Лиса пустыни» — бомбовые удары по военным объектам Ирака, 1998 Военная операция в Афганистане — с 2001 Иракская война — операция по свержению режима С. Хусейна, 2003—2010. К 2008 году было потеряно как минимум 5 F/A-18. Операция Odyssey Dawn — бомбардировки объектов военного потенциала режима Каддафи, Ливия, 2011 4 июля 2003 года американский F/A-18 был перехвачен истребителем F-16A ВВС Индонезии. Самолёты разошлись и до открытия огня дело не дошло.
