Diane (1930)
Diane
Франция
Общие сведения
Подводная лодка Diane (NN4) находилась в составе ВМС Франции довоенных годов и периода Второй мировой войны, являлась головным кораблем серии. 1 сентября 1932 года субмарина вошла в состав Национальных военно-морских сил Франции (Marine nationale). В довоенное время служила в Средиземном море. После заключения перемирия между Германией и Францией, ввиду капитуляции последней, оказалась под контролем режима Виши[2]. После высадки союзников в Северной Африке 9 ноября 1942 года ПЛ была затоплена в Оране экипажем.
История создания
Основная статья: Подводные лодки типа Diane (1932)
Постройка и испытания
Заказана в рамках программы расширения французского флота 1926 года. ПЛ Diane заложена 25 апреля 1927 года на верфи Chantiers et Ateliers Augustin-Normand в Гавре. Спущена на воду 13 мая 1930 года. После оснащения, с 15 июля 1930 года ПЛ начала проходить испытания.
2 января 1931 года начались официальные испытания, а окончательное оснащение и вооружение ПЛ проходила в Шербуре с 1 апреля 1931 года по 30 января 1932 года. Полностью введена в эксплуатацию 1 сентября 1932 года.
Описание конструкции
Корпус
Субмарины типа Diane имели полуторакорпусную конструкцию и от других лодок этого класса отличались типом дизелей и наличием запасных торпед для двух носовых торпедных аппаратов, расположенных вне прочного корпуса лодки. Третий носовой торпедный аппарат располагался в пределах прочного корпуса.
Остальные 550-мм ТА были установлены в поворотных установках: за рубкой (двухтрубная) и в кормовой, у которой средняя труба была 550-мм, а две крайние — 400-мм. Артиллерийское вооружение состояло из одного 75-мм орудия и было установлено на палубе перед рубкой.
ПЛ типа Diane отличались высокой маневренностью и коротким временем погружения.
Энергетическая установка и ходовые качества
Энергетическая установка подводной лодки Diane включала два четырехтактных дизельных двигателя (ДД) Normand-Vickers для движения над водой суммарной мощностью 1400 л.с. (970 кВт). ДД могли одновременно работать на подзарядку аккумуляторных батарей и на потребителей электроэнергии. В подводном положении два гребных винта приводились в движение двумя электродвигателями суммарной мощностью 1000 л.с. (746 кВт). Топливные баки вмещали 39 тонн дизельного топлива. Рабочая глубина погружения составляла 80 м.
Максимальная скорость:
- 14 узлов в надводном положении;
- 9 узлов при движении под водой.
Дальность плавания составляла:
- в надводном положении 4 000 морских миль на скорости в 10 узлов;
- в подводном положении 82,5 морских мили на скорости в 5 узлов .
Экипаж и обитаемость
Экипаж ПЛ Diane насчитывал 41 человека, в том числе 3 офицера и 38 унтер-офицеров и матросов. Бытовые условия экипажей на ПЛ этого типа были улучшены по сравнению с предшественниками.
Вооружение
Минно-торпедное вооружение
ПЛ была оснащена восемью торпедными аппаратами (ТА): тремя стационарными 550-мм ТА в носовой части; двумя 550-мм ТА в поворотной установке, установленной за рубкой, а также трёхтрубным двухкалиберным ТА в поворотной установке, находящейся в кормовой части (централья труба 550-мм и две крайних 400-мм.
Боезапас составлял девять торпед, в том числе семь торпед 550-мм и две торпеды 400-мм. Перезарядка ТА в поворотной установках могла производиться только в надводном положении. Имелись 3 запасных 550-мм торпеды.
Вспомогательная/зенитная артиллерия
Артиллерийское вооружение включало расположенную перед рубкой палубное орудие 75-мм/35 M1928 L/35 и одиночный крупнокалиберный пулемет 13,2-мм Hotchkiss L/76.
Средства связи, обнаружения, вспомогательное оборудование
ПЛ Diane была оснащена гидрофонами.
История службы
Довоенные годы
1 сентября 1932 года ПЛ Diane была принята в состав французского флота и получила бортовой номер NN4.
25 мая 1937 года Diane потеряла члена экипажа во время посещения Беноде, Франция. Инцидент случился, когда четверо членов экипажа возвращались к ПЛ, но лодка, на которой они плыли к Diane, начала наполняться водой. Тогда они решили добраться до ПЛ вплавь. Расстояние до ПЛ было около 300 метров, и один из них утонул.
Вторая мировая война
Основная статья: Вторая Мировая война
В составе ВМС Франции
На момент начала Второй мировой войны Diane служила в Средиземном море. Diane являлась флагманом 14-й дивизиона ПЛ (в который также входили Ariane, Danaé и Eurydice), которой входил во 2-ю дивизию ПЛ 6-й эскадры флота. 14-й дивизион базировался в Оране в Алжире. В тот период ПЛ находилась под командованием капитана корвета (капитана 3 ранга) Раймона Анри Бойер-Ресеса.
1 сентября 1939 года Diane и Ariane вышли из Шербура в Касабланку, прибыв 9 сентября в порт назначения. 3 сентября 1939 года Франция вступила в войну на стороне союзников. Впоследствии Diane патрулировала Атлантический океан в районе Мадейры.
10 мая 1940 года немецкие сухопутные войска вторглись во Францию, начав Французскую кампанию, а 10 июня 1940 года Италия объявила войну Франции и присоединилась к вторжению. В июне 1940 года ПЛ ещё находилась в составе 14-й дивизиона. 10 июня, после объявления войны Италией, Diane покинула базу в Оране, отправившись на патрулирование в район Гибралтара.
Французская кампания закончилась поражением Франции и подписанием перемирия с Германией и Италией 22 июня 1940 года. Когда 25 июня 1940 года перемирие вступило в силу, Diane находилась в Оране. В ноябре 1940 года уже разоруженная Diane дислоцировалась в Оране.
В составе Вишистской Франции
После капитуляции Франции Diane была включена в состав военно-морских сил Вишистской Франции.
3 июля 1940 года британцы начали операцию «Катапульта» (Operation Catapult), целью которой был захват или нейтрализация кораблей французского военно-морского флота, чтобы предотвратить их использование немцами. В тот день Diane находилась в порту французской военно-морской базы Мерс-эль-Кебир в Оране. Британская военно-морская эскадра прибыла к базе и потребовала, чтобы французский флот либо передал находящиеся там корабли под британское управление, либо вывел их из строя.
Французы привели свои подводные лодки в Оране в состояние боевой готовности, и в 13:30 Diane и Eurydice были готовы выйти в море. Они бросили якорь во внешней гавани в 15:00 или 15:30 вместе с Ariane и Danaé, а в 17:54 четыре подводные лодки получили приказ выходить в море.
Когда в 17:57 британские военные корабли открыли огонь по французским судам в гавани, начав атаку на Мерс-эль-Кебир, Diane находилась в 3,5 морских милях (6,5 км) к западу от мыса Эгюий (35.87° с. ш. 0.48° з. д.) в провинции Оран. Ни одна из четырёх подводных лодок не смогла приблизиться к британским кораблям во время боя. В ночь с 3 на 4 июля 1940 года все они патрулировали в надводном положении у берегов Орана, двигаясь с севера на юг, до 20:00 4 июля 1940 года, после чего вернулись в Оран.
Операция «Катапульта» продолжалась. 8 июля 1940 года британские войска атаковали французскую эскадру в Дакаре, Сенегал. Получив сообщение о нападении, французские военно-морские власти в Оране приказали ПЛ Eurydice, Ariane и Diane сформировать патрульную линию у мыса Фалькон в Алжире.
Весь август и сентябрь 1940 года Diane провела в Тулоне во Франции, затем вернулась в Оран. С октября 1941 г. по май 1942 г. ПЛ находилась под охраной в Оране в разоружённом и незаправленном состоянии в соответствии с условиями перемирия от 22 июня 1940 года. В этом же статусе она находилась 1 ноября 1942 года и входила в состав 12-й дивизион подводных лодок.
Гибель
8 ноября 1942 года в ходе операции «Факел» (Operation Torch) союзные войска вторглись во Французскую Северную Африку. Diane всё ещё находилась в Оране без вооружения и топлива. 9 ноября 1942 года экипаж затопил ПЛ, чтобы она не попала в руки союзников. В 1944 году её обломки были утилизированы.
Командиры
| Командиры Diane | |||||
|---|---|---|---|---|---|
| № | Звание | ФИО | Фото | Период командования | Примечания |
| 1 | capitaine de corvette (капитан 3 ранга) |
Raymond Henri Joachim Léonce Boyer-Resses |  |
1 сентября 1936 - 20 ноября 1940 | |
Этот корабль в искусстве
Субмарина представлена в игре «Мир кораблей» в качестве исследуемой подлодки Франции VI уровня Diane.
См. также
- ↑ Диа́на (лат. Diāna) - в римской мифологии богиня охоты, женственности и плодородия
- ↑ Режим Виши или Вишистская Франция — коллаборационистский режим, появившийся после поражения Франции в начале Второй мировой войны и падения Парижа в 1940 году. Виши - курортный город на юге Франции, где 10 июля 1940 года собралось Национальное собрание, постановившее передать чрезвычайные полномочия маршалу Анри Петену.
Литература и источники информации
Литература
- Тарас А.Е. Подводные лодки Второй мировой войны.. — Минск: «Харвест», 2004.
- Дашьян А.В., Патинян С.В., Митюков Н.В., Барабанов М.С. Флоты Второй мировой. — Москва: «Яуза», «Коллекция», «Эксмо», 2009.
Ссылки
- www.navweaps.com
- www.navypedia.org
- https://war-book.ru/podvodnie-lodki-tipa-diane-ww2/
- https://naval-encyclopedia.com/ww2/france/600-tonnes-submarines.php
Галерея изображений
-

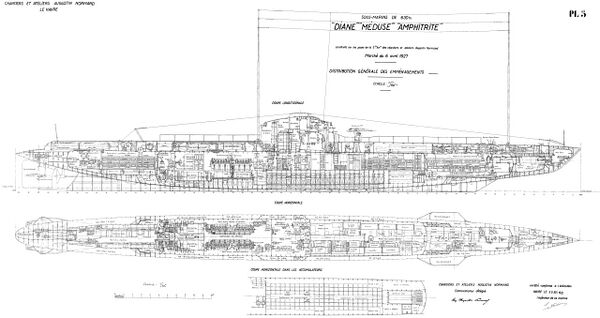

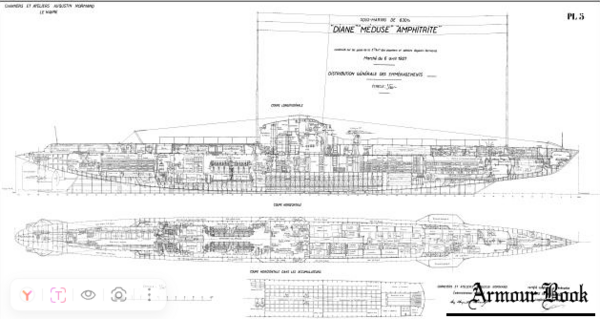

Чертёж ПЛ типа Diana -

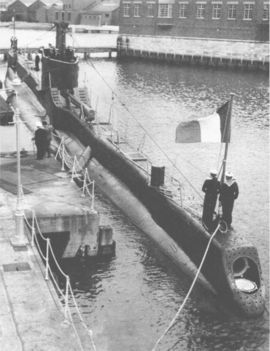

ПЛ типа Diana -
