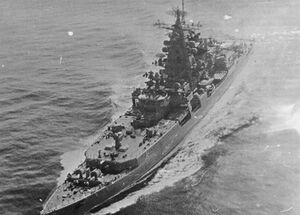

Ракетные крейсера типа «Адмирал Зозуля» проекта 1134 «Беркут»
| 10 ед. Заказано |
| 4 ед. Построено |
| 1964-1969 гг. Годы постройки |
| 1967-1994 гг. Годы службы |
| ССЗ им. А.А.Жданова Место строительства |
| 5335 / 7125 т. Водоизмещение (стандартное/полное) |
| 156,2 / 16,8 / 6,3 м. Размерения (длина/ширина/осадка) |
| 312 чел. Общая численность |
| 30 чел. Офицеры |
| 20 чел. Мичманы |
| 262 чел. Матросы |
Артиллерия главного калибра
- 2×2 57-мм АУ АК-725.
Зенитная артиллерия
- 4×1 ЗАУ АК-630М.
Ракетное вооружение
- 2×2 ПУ ПКР П-35.
Радиолокационное вооружение
- Навигационная РЛС МР-310У «Волга», MP-500 «Кливер», МР-310 «Ангара-А».
Радиоэлектронное вооружение
- «Гурзуф А» МП150, «Гурзуф Б» МР-152 - станции постановки активных помех, БИП «Планшет-1134», станция РТР «Залив», МРП 11-14 ,МРП 15-16.
Авиационная группа
- 2 вертолёта Ка-25РЦ или 2 Ка-25ПЛ.
Содержание
История создания
При проектировании новых кораблей пр.1134 новые требования к кораблям данного класса, появившиеся после принятия на вооружение ракетных крейсеров пр.58 в значительной мере были учтены: в заново спроектированном увеличенном корпусе с котлотурбинной энергетической установкой (такой же, как на пр.58) был размещен второй ЗРК «Волна» (боекомплект зенитных ракет в каждом погребе был увеличен в два раза за счет введения конвейерного хранения ракет), несколько изменен состав радиоэлектронного вооружения (вместо второй РЛС «Ангара» установлена новая РЛС «Кливер» и станция активных помех «Гурзуф»), обеспечено постоянное базирование в кормовом ангаре вертолета Ка-25РЦ (впервые на наших кораблях такого класса). Однако ударные возможности корабля при этом уменьшились: на нем был оставлен один противокорабельный комплекс П-35 с четырьмя ракетами 4К44 в спаренных пусковых установках, не имевших горизонтального наведения и без второго боекомплекта. Планируемый к установке ЗРК М-11 «Шторм» так и не был готов к постройке серии, поэтому на «Беркуте» поставили «что было», то есть ЗРК «Волна». Кроме того, вместо 76-мм артустановок установили менее мощные по снаряду, но более скорострельные новые зенитные спаренные 57-мм автоматы АК-725 с индивидуальным управлением каждого от РЛС «Барс».
С самого начала БПК пр.1134 получали систему приёма внешнего целеуказания для стрельбы ПКРК П-35 - «Успех-У». Для управления кораблём и соединением имелся совмещённый ГКП-ФКП-БИП, оборудованный электронными планшетами, системой взаимного обмена информацией «Море-У» и другим необходимым оборудованием.
По упомянутым выше причинам новые корабли классифицировались как «большие противолодочные», и в этой связи состав противолодочного оружия был несколько усилен. Вместо трехтрубных торпедных аппаратов были установлены пятитрубные ПТА-53-1134 с противолодочными торпедами «Енот-2», появился «второй калибр» - РБУ-1000 - менее дальнобойная, но с более мощными бомбами. К тому же боезапас для РБУ-6000 был увеличен после того, как во время корректировки проекта было принято решение отказаться от запасных ПКР. Главным изменением противолодочного вооружения стала ГАС кругового обзора «Титан» и целеуказания «Вычегда», а также наличие противолодочного вертолёта для вооружения которого предусматривались 5 торпед ПЛАТ-1 и 54 РГАБ.
Несмотря на всё вышеперечисленное, первые корабли типа «Беркут» по сути оказались «шагом на месте», и хотя в конце 1970-х годов они и были переквалифицированы в ракетные крейсеры, таковыми по своим возможностям их можно было считать весьма условно. Так, первоначально система управления обеспечивала управление только двумя ПКР в залпе при стрельбе по основному режиму. Не состоялись они и в первоначальном качестве - противолодочном, особенно по причине слабого гидроакустического и противолодочного вооружения.
Корабли типа «Беркут» стали родоначальники самого крупного семейства больших противолодочных кораблей ВМФ СССР, позже строились «Беркут-А» и «Беркут-Б» и в какой-то мере являлись преемниками первых БПК проекта 61.
Постройка и испытания
Строительство
Строительство кораблей проекта 1134 было развёрнуто на судостроительном заводе им. А. А. Жданова в Ленинграде с 1964 по 1969 годы. Главными строителями корабля были Д. Б. Афанасьев, Г. В. Филатов. Ответственные сдатчики — М. И. Шрамко, А. Г. Булгаков, Ю. А. Большаков, В. И. Чупрунов.
Технология постройки кораблей проекта 1134 повторяла технологию постройки кораблей проекта 58. Корпус корабля был целиком сварным и был разбит на крупные кольцевые блоки, состоящие из секций. Сварные и газорезательные работы были упрощены и автоматизированы. В связи с возросшим водоизмещением корабля, корпус спускался на воду в меньшей степени готовности и целый ряд монтажных работ был усложнён из-за необходимости их проведения на плаву. Увеличение толщины листов обшивки и размеров профилей ряда конструкций привело к уменьшению размеров секций и увеличивало стоимость и продолжительность сборки.
Всего планировалось построить десять больших противолодочных кораблей проекта 1134, но в итоге заказчик — флот — ограничился постройкой четырёх единиц с одновременной переработкой проекта в первый специализированный проект большого противолодочного корабля, получивший обозначение как БПК проекта 1134-А. В 1968 году главный строитель головного корабля Г. В. Филатов и ответственный сдатчик ГЭУ (сдаточный механик) И. М. Прудов были удостоены Государственной премии СССР.
Испытания
Испытания головного корабля серии — «Адмирала Зозули» были начаты в Балтийском море в феврале 1967 года. За период испытаний, завершившихся уже в октябре 1968 года в Белом море корабль прошёл 15 615 морских миль за 995 ходовых часов. На испытаниях проверялись ходовые качества корабля, непотопляемость и живучесть. Производились стрельбы ЗРК «Волна-М» по парашютным мишеням, большому корабельному щиту и по имитированным целям, артиллерийские стрельбы по воздушному конусу (дистанция 2000 м) и по буксируемому морскому щиту (дистанция 3000 м). Торпедное оружие проверялось одиночной стрельбой (одной торпедой) по подводной лодке проекта 613, идущей со скоростью шесть узлов на дистанции 20 кабельтовых (3,7 км). Стрельбы из реактивно-бомбовых установок РБУ-1000 и РБУ-6000 производились полными залпами по щиту с гидроакустическим отражателем. Программа испытания корабельного вертолёта отличалась масштабностью: полёты проводились днём и ночью, взлёты и посадки осуществлялись на стопе и на ходу, на спокойной воде и при качке, с разных курсовых углов. Вертолёт отрабатывал торпедо- и бомбометание, постановку радиогидроакустических буёв, производилась проверка систем привода и связи, авиатехнического оборудования и систем обеспечения базирования вертолёта. Стрельбы противокорабельными ракетами П-35 производились в полигонах боевой подготовки на Белом море на максимальную (198,2 км) и на минимальную (29,8 км) дальности одиночными ракетами (в телеметрическом варианте) и двухракетными залпами из установок обоих бортов по мишени. Всего по результатам испытания головного корабля, были приняты на вооружение 20 головных образцов вооружения, механизмов и оборудования. Сами испытания были оценены как успешные. Схожие испытания проходили и другие корабли.
Описание конструкции
Корпус
Корабли проекта имели мореходный корпус, обводы которого во многом повторяли корпус эскадренных миноносцев проекта 56 и копировали удачный корпус ракетных крейсеров проекта 58 в несколько увеличенных размерениях. Корпус состоял из 300 шпангоутов и набирался по продольной системе с практической шпацией по всей длине 500 мм, был сварным, из безникелевой стали марок М-35 и М-40 с толщиной обшивки 8 — 14 мм. Пятнадцатью главными водонепроницаемыми переборками корпус разделялся на шестнадцать водонепроницаемых отсеков. На корабле имелись три палубы (верхняя, палуба бака, нижняя) и три платформы (I, II и III, нумерация снизу верх). По всей длине корабля шло двойное дно с вырезом для подъёмно-опускного устройства ПОУ-16 гидроакустической станции МГ-312 «Титан-1» (между 76 и 88 шпангоутами)[4].
На верхней палубе размещался совмещённый флагманский командный пункт, главный командный пункт и боевой информационный пост, оборудованный системой первичной обработки информацией «Планшет-1134» и системой взаимного обмена информацией «Море-У». На 1-й платформе находилось носовое машинно-котельное отделение (МКО) с двумя котлами и главный турбозубчатый агрегат (ГТЗА) правой валолинии, отделение вспомогательного котла и успокоителей качки, кормовое МКО с двумя котлами и ГТЗА левой валолинии (114—198 шпангоуты). В районе форштевня размещались датчики станций обнаружения подводных лодок по тепловому следу МИ-110К (контактная подкильная) и МИ-110Р (воздушная). В носовой части корабля, перпендикулярно диаметральной плоскости и параллельно друг другу была расположена пара установок РБУ-6000, разделённых специальным экраном для обеспечения взаимной защиты от пламени стартующих реактивных бомб. Носовая пусковая установка ЗИФ-102 ЗРК «Волна» находилась далее в корму перед ходовой рубкой.

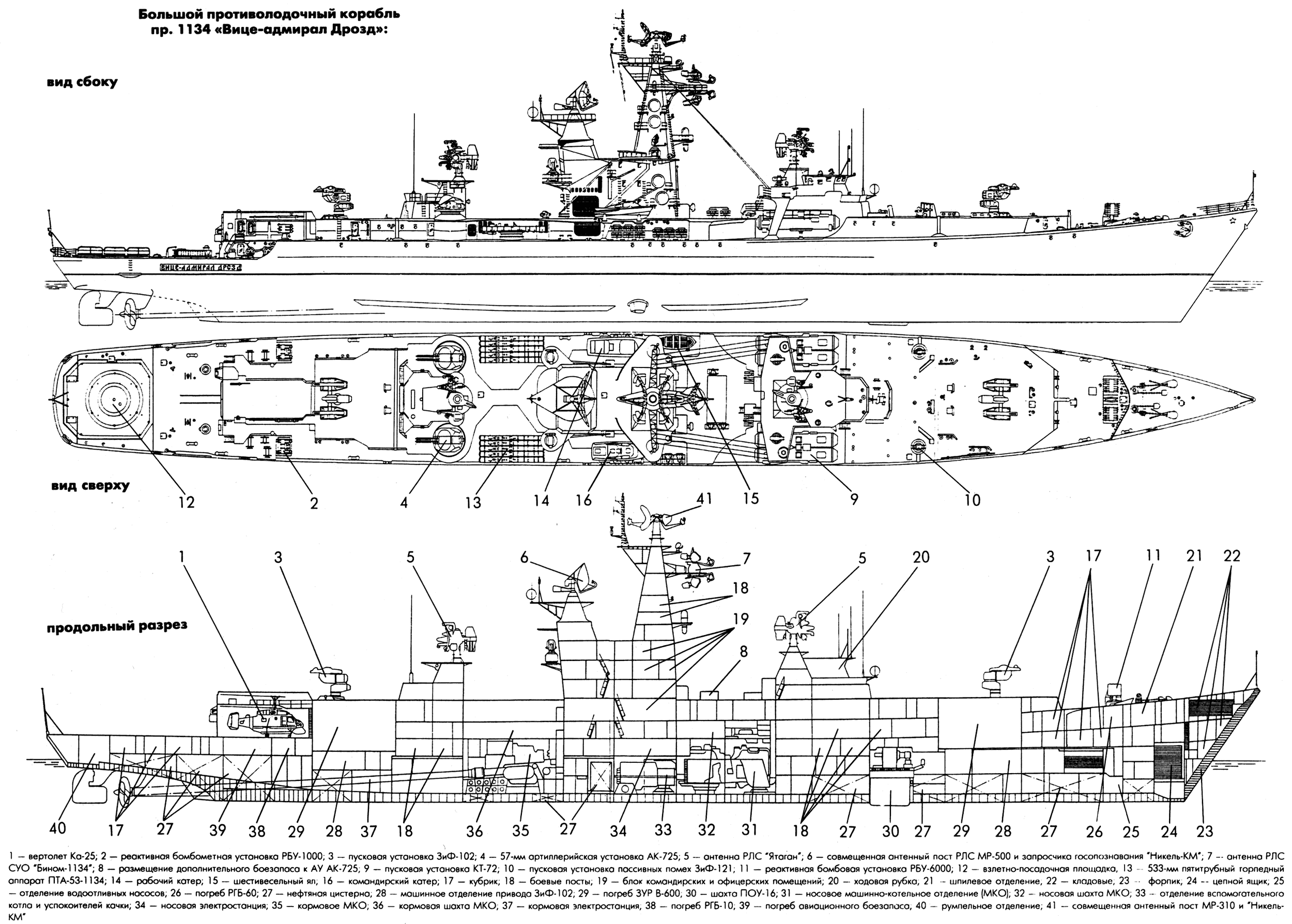

Строение корабля
Бронирование
Для защиты жизненно важных частей корабля в бою было применено традиционное бронирование: противоснарядное для цитадели, башен главного калибра и боевой рубки; противоосколочное и противопульное - боевые посты верхней палубы и надстроек. Использовалась, в основном, гомогенная броня. Впервые была освоена сварка толстой корабельной брони, сама она при этом полностью включалась в корабельные конструкции. Конструктивная подводная защита от воздействия торпедного и минного оружия противника включала в себя, кроме традиционного двойного дна, систему бортовых отсеков (для хранения жидких грузов) и продольных переборок. Расположение служебных и жилых помещений практически мало отличалось от принятого на крейсерах пр.58.
Энергетическая установка и ходовые качества
Главная энергетическая установка (ГЭУ) кораблей проекта 1134 — котлотурбинная, массой 936 т, с четырьмя высоконапорными главными котлами КВН 98/64 вертикально-водотрубного типа с естественной циркуляцией воды, односторонним протоком газов, вертикальным трёхходовым двухколлекторным пароперегревателем и водяным змеевиковым гладкотрубным экономайзером. Подача воздуха в котёл осуществлялась непосредственно в топку турбонаддувочным агрегатом ТНА-3. Конструкция котлоагрегатов соответствовала применяемым котлам на ракетных крейсерах проекта 58, но с другими турбонаддувочными агрегатами и более высокой паропроизводительностью.
В состав котлотурбинной установки входили два двухкорпусных главных турбозубчатых агрегата ТВ-12 с турбинами низкого и высокого давления. В корпусе турбины низкого давления была расположена турбина заднего хода. На полном ходу пар из турбины высокого давления через ресивер поступал в турбину низкого давления и далее отводился в главный конденсатор. В состав главного турбозубчатого агрегата входил двухступенчатый редуктор, передававший крутящий момент от двух турбин к валолинии. Мощность установки — 90 000 л. с. ГЭУ располагалась в двух машинно-котельных отделениях по два котлотурбинных агрегата, одному главному турбозубчатому агрегату в каждом. Управление каждым из эшелонов ГЭУ обеспечивалось автоматической системой «Рион».
С целью обеспечения корабля паром на стояночных режимах и приготовления ГЭУ к походу на корабле имелась вспомогательная котельная установка КВВ-7,5/28 с паропроизводительностью 7,5 т/ч. Восполнение утечек питательной воды и приготовление питьевой и мытьевой воды на корабле производилось при помощи двух опреснительных установок производительностью по 60 т в сутки. Системы кондиционирования обеспечивались четырьмя холодильными машинами с холодопроизводительностью 300 000 Ккал/ч
Вооружение
Главный калибр

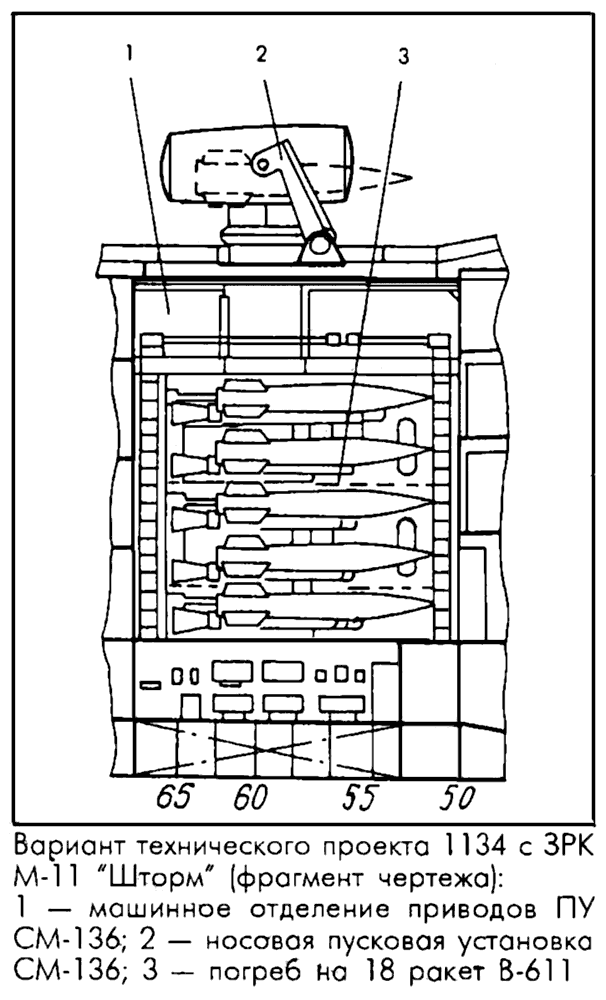

В отличие от РКР пр.58 основным на пр.1134 стало зенитное вооружение. На корабле первоначально предполагалось разместить два новых ЗРК М-11 «Шторм» с системой управления «Гром» и боекомплектом по 18 зенитных управляемых ракет (ЗУР) В-611 на каждый комплекс. Наиболее существенно от предыдущего ЗРК М-1 «Волна» комплекс М-11 отличался большей дальностью стрельбы: на малых высотах – до 22км, набольших – до 32 км, и по более скоростным (до 700 м/с) целям. У комплекса М-1 эти характеристики соответственно составляли 15 км, 24 км и 600 м/с. Однако эти улучшения дорогой ценой: если ЗУР В-600 весила 985 кг, то В-611 – вдвое больше (1844 кг). Правда, и более эффективная боевая часть последней весила почти вдвое больше (126 кг против 70 у В-600). «Шторм» оказался в нашем флоте единственным «чисто» морским комплексом, разработанным без унификации с ЗРК сухопутных войск и войск ПВО. По уже известным причинам этот ЗРК на корабль не попал, в процессе рабочего проектирования пришлось корректировать проект под ЗРК «Волна»
Ударный (противокорабельный) ракетный комплекс П-35 на БПК пр.1134 принимался в одиночной комплектации, но с двумя новыми спаренными ненаводящимися ПУ КТ-72. Эти ПУ, естественно, были легче, чем СМ-70 на кораблях пр.58. По-походному они имели нулевой угол возвышения, перед стрельбой задавался фиксированный угол 25 град. Грубое наведение ракет в горизонтальной плоскости осуществлялось маневрированием корабля. Первоначально в проекте предусматривалось размещение второго боекомплекта из четырех ракет 4К-44, расположенного в погребах на верхней палубе непосредственно перед ПУ. Однако позже от них отказались из-за потребовавшихся дополнительных объемов, длительности процесса перезарядки, который затягивался на несколько часов, что вряд ли было реальным в боевых условиях. Таким образом, ударные возможности БПК пр.1134 позволяли осуществить всего два двухракетных залпа – против четырех четырехракетных на крейсере пр.58, хотя вторая залповая серия на последнем могла быть осуществлена только через несколько часов после первой. Других различий комплексы П-35, установленные на кораблях пр.58 и пр.1134, между собой не имели, если не считать некоторых изменений в приборах управления стрельбой системы «Бином», продиктованных как опытом их освоения на головном корабле пр.58, так и уменьшением числа ракет в залпе. Поскольку корабль пр.1134 классифицировался как «большой противолодочный», основное внимание предполагалось уделить противолодочному вооружению. Однако нового оружия к началу разработки проекта не имелось даже «на бумаге» – основные усилия КБ этого профиля в то время сосредоточились на разработке такого оружия для ПЛ. Поэтому по первоначальному техническому проекту «Беркут» вооружался точно такими же средствами, как и его предшественник: два трехтрубных ТА калибром 533 мм и две РБУ-6000 с боекомплектом 144 РГБ. Однако после принятия решения об отказе от запасных ПКР 4К-44 появилась возможность несколько увеличить противолодочный боезапас, поэтому в ходе корректировки проекта на корабле вместо трехтрубных разместили пятитрубные ПТА-53-1134 с противолодочными торпедами «Енот-2». Кроме этого корабль дополнительно вооружили менее дальнобойными, но более мощными шестиствольными РБУ-1000 («Смерч-3»). Достаточно сказать, что применявшаяся из РБУ-1000 РГБ-10 имела вчетверо больший вес ВВ, чем РГБ-60, применявшихся из РБУ-6000 («Смерч-2»). Общий запас составлял 48 РГБ. Главным изменением противолодочного вооружения «Беркута» по сравнению с РКР пр.58 явилось некоторое улучшение гидроакустического вооружения: для обеспечения боевого применения оружия ПЛО на корабле устанавливались ГАС кругового обзора «Титан» (МГ-312) и целеуказания «Вычегда» (МГ-311). Эти станции при благоприятной гидрологии имели дальность действия в режиме «ШП» (шумопеленгование) 8-10 км. Но кардинальным шагом в области усиления противолодочных возможностей корабля стало обеспечение постоянного базирования на нем корабельного вертолета Ка-25 в противолодочном или варианте целеуказания (Ка-25ПЛ или Ка-25Ц). Увеличившиеся размещения и водоизмещение позволили, наконец, разместить ангар и не совсем полноценные средства обеспечения, благодаря чему БПК пр.1134 стал первым отечественным кораблем с постоянным базированием вертолета, для вооружения которого предусматривалось 5 торпед ПЛАТ-1 и 54 радиогидроакустических буя (РГАБ).
Вспомогательная/зенитная артиллерия
зенитная артиллерия 4×1 ЗАУ АК-630М
Ракетное вооружение 2×2 ПУ ПКР П-35
Авиационное вооружение
Ка-25ПЛ (Hormone-А по классификации НАТО) — основная модификация вертолёта Ка-25. Вертолёт предназначен для поиска и уничтожения атомных подводных лодок бортовыми средствами обнаружения и поражения на удалении около 200 км от корабля базирования. Всего было выпущено 275 машин этой модификации.
Вертолёт оборудован опускаемой гидроакустической станцией ВГС-2 «Ока» в задней части фюзеляжа, поисковой РЛС «Инициатива-2К» в носовом обтекателе и радиогидроакустической системой «Баку» с приемным устройством СПАРУ-55 «Памир». Также на машинах данной модификации установлен радиоприемник маяков-ответчиков РПМ-С, взаимодействующий с радиолокационными буями типа «Поплавок-1А». В поисковом варианте вертолёт может переносить и применять до 36 сбрасываемых радиогидроакустических буёв типа РГБ-Н «Ива», РГБ-НМ «Чинара» или РГБ-НМ1 «Жетон», расположенных в контейнере по правому борту за стойкой основного шасси.
Вертолёт может быть вооружён торпедами типа АТ-1, АТ-1М, Т-67, ракето-торпедой АПР-2 или противолодочными авиабомбами (ПЛАБ 250—120,-50,-МК).
Средства связи, обнаружения, вспомогательное оборудование

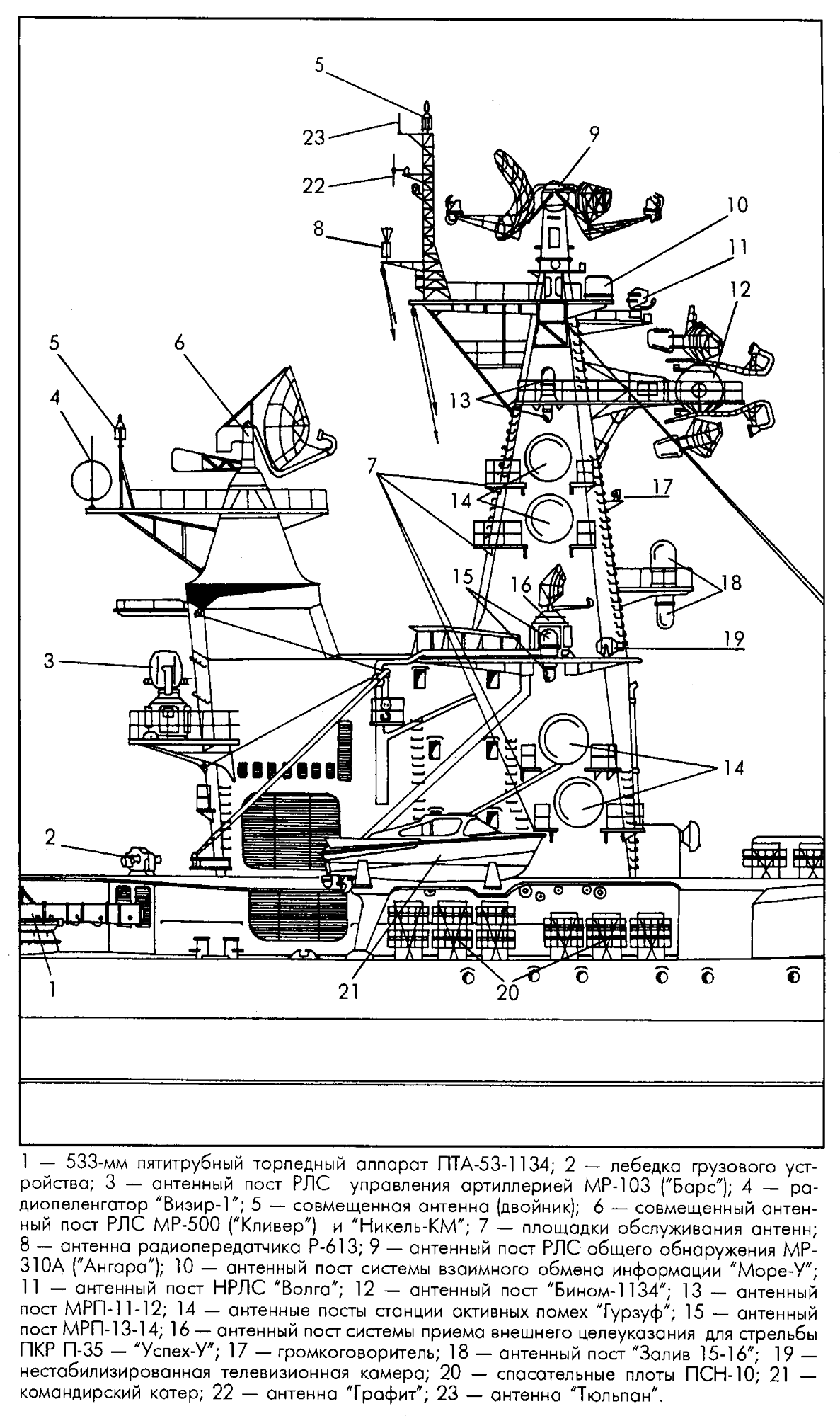

Радиолокационное вооружение Навигационная РЛС МР-310У «Волга», MP-500 «Кливер», МР-310 «Ангара-А»
Радиоэлектронное вооружение «Гурзуф А» МП150, «Гурзуф Б» МР-152 - станции постановки активных помех, БИП «Планшет-1134», станция РТР «Залив», МРП 11-14 ,МРП 15-16
вспомогательное оборудование Средства связи Химическое вооружение
Модернизации проекта
- ПКРК «Прогресс» (4 ПКР 4М44) вместо П-35
- Адмирал Зозуля, Вице-адмирал Дрозд установлены 2х6 30 мм АК-630 – СУ МР-123 «Вымпел-А»
- Вице-адмирал Дрозд установлены 2*1 45 мм 21КМ
- Добавлена НРЛС «Дон»
- Адмирал Зозуля в 11.1971-06.1974 установлена НРЛС МР-212 «Вайгач»
История службы
С 11 сентября 1969 по 10 февраля 1980 г. 3 ракетных крейсера проекта несли службу на Северном флоте и 1 — на Тихоокеанском. К моменту утилизации первого корабля проекта 2 ракетных крейсера несли службу на Тихоокеанском флоте и по одному — на Северном и Балтийском флотах.
В ходе третьей индо-пакистанской войны группа кораблей тихоокеанского флота СССР, в состав которой входил и БПК «Владивосток», под командованием капитана 1-го ранга А. Мамончикова, обеспечила невмешательство кораблей ВМС США в конфликт на стороне Пакистана.
Усиленная эксплуатация и довольно редкие (далекие от плановых сроков) ремонты и, и главное – постигшие страну и ее Вооруженные силы несчастья – сделали свое дело. Не прослужив 25-летнего срока, 28 мая 1990 г. был выведен из состава ВМФ «Севастополь», через месяц за ним последовал «Владивосток», а через год, в 1991 г. – «Вице-адмирал Дрозд», затонувший при буксировке на разделку. Название «Владивосток» вскоре было передано также тихоокеанскому БПК пр.1134-Б, носившему до этого имя «Таллин». Как ни странно, но долгожителем остался самый старый (головной) корабль «Адмирал Зозуля». Произошло это благодаря тому, что корабль успел до развала СССР пройти очень долгий капитальный ремонт на Кронштадтском Морском заводе, по окончании которого он был почти немедленно списан – очень характерный сюжет, иллюстрирующий истинное положение дел на нашем многострадальном флоте. Корабли пр.1134 трудно отнести к шедеврам отечественного военного кораблестроения, однако они положили начало последовавшей большой серии новых БПК пр.1134А и 1134Б, на базе которых, в свою очередь, были созданы ракетные крейсера типа «Атлант» (пр.1164, см. подробно >>>). При этом важно еще раз упомянуть, что РКР пр.1134 стали первыми надводными кораблями нашего флота с постоянным базированием вертолета. В этом отношении их смело можно назвать этапными.
Корабли
Перечень кораблей проекта 1134 «Беркут»
| Наименование | Заводской номер | Зачислен в списки | Заложен | Спущен на воду | Списание |
|---|---|---|---|---|---|
| «Адмирал Зозуля» | С-791 | 26.07.1964 | 17.10.1965 | 5.10.1967 | 5.07.1994 |
| «Владивосток» | С-792 | 24.12.1964 | 1.08.1966 | 1.08.1968 | 1.01.1991 |
| «Вице-адмирал Дрозд» | С-793 | 26.10.1965 | 18.11.1966 | 27.12.1968 | 1.07.1990 |
| «Севастополь» | С-794 | 8.06.1966 | 28.04.1967 | 25.09.1969 | 15.12.1989 |
Примечания
Бортовые номера
- «Адмирал Зозуля»: 581(1967), 550(1968), 532(1969), 558, 569, 093, 297(1977), 072(1978), 087(1979), 060(1985), 052(1990)
- «Вице-Адмирал Дрозд»: 583(1968), 553(1970), 548(1971), 592, 298, 224(1976), 299(02.1976), 560(1982), 060(1984), 097(1985), 054(1988), 068(1990)
- «Владивосток»: 563(1970), 562(1971), 565(1971), 567(1971), 542(1971), 581?, 582?, 106, 139(1977), 072, 017(1980), 029(03.1987), 034(1990)
- «Севастополь»: 590(1969), 542(1970), 555(1971), 544(1974), 293, 048, 056(1980), 032(1981), 026(05.1984), 017(05.1987), 033(1989)
Литература и источники информации
- Аверин А. Б. Адмиралы и маршалы. Корабли проектов 1134 и 1134А. — М.: Военная книга, 2007. — 80 с.: ISBN 978-5-902863-16-8
- Апальков Ю. В. Корабли ВМФ СССР:Справочник. В 4-х томах. Т. 2. Ударные корабли. Часть 1. Авианесущие корабли. Ракетно-артиллерийские корабли. — СПб.: Галея Принт, 2003. — 124 с.: ил. ISBN 5-8172-0080-5
- Васильев А. М. и др. СПКБ. 60 лет вместе с флотом. — СПб.: История корабля, 2006. — ISBN 5-903152-01-5.
