Подводные лодки типа Щ («Щука») V-бис-2 серии

Статье требуется доработка наждачкой

Статье требуется доработка по причине: Содержание, карточка, оформление, орфография.

Подводные лодки типа Щ («Щука») V-бис-2 серии

Подводная лодка | ВМС СССР

Подводные лодки типа Д («Декабрист»)

Подводные лодки типа Щ («Щука») V-бис-2 серии

Подводные лодки типа Щ («Щука»)

Служба

СССР

Исторические данные

1933-1934 Заложен

1934-1935 Спущен на воду

1935-1936 Введен в строй

1953-1956 Выведен из боевого состава

1953-1956 Сдан на слом

12.1941 «Щ-204»,22.6.1941 – 6-7.1941 «Щ-206»,11.1942 «Щ-306»,10.1942 «Щ-311» Гибель

Общие данные

593 / 705 т. Водоизмещение (стандартное/полное)

58.8 / 6.2 / 4 м. Размерения (длина/ширина/осадка)

ЭУ

top

0

2 дизеля / 1370 Главная ЭУ (тип/мощность)

2 электродвигателя, 2 группы аккумуляторных батарей по 112 батарей каждая марки "КСМ-2" / 800 Вспомогательная ЭУ (тип/мощность)

2 ед. Количество валов

12.3 / 8.5 узл. Скорость хода (полная/экономичная)

1230 / 4500 миль Дальность плавания (полным/экономичным ходом)

53 т. Запас топлива

1

2 дизеля / 1370 Главная ЭУ (тип/мощность)

2 электродвигателя, 2 группы аккумуляторных батарей по 112 батарей каждая марки "КСМ-2" / 800 Вспомогательная ЭУ (тип/мощность)

2 ед. Количество валов

12.3 / 8.5 узл. Скорость хода (полная/экономичная)

1230 / 4500 миль Дальность плавания (полным/экономичным ходом)

53 т. Запас топлива

0

реал

1

док

Экипаж

40 чел. Общая численность

7 чел. Офицеры

15 чел. Мичманы

18 чел. Матросы

Вооружение

Торпедное

• 4 533-мм носовых торпедных трубы ; 2 533-мм кормовых торпедных трубы ; 10 533-мм торпед.

Артиллерия

• 2 - 45/46 артиллерийских установки "21-К" ; 1000 45-мм выстрелов.

Однотипные корабли

"Щ-121" ("Зубатка"), "Щ-122" ("Сайра"), "Щ-123" ("Угорь"), "Щ-124" ("Палтус"), "Щ-125" ("Муксун"), "Щ-204" ("Минога") ,"Щ-205" ("Нерпа"), "Щ-206" ("Нельма"), "Щ-207" ("Касатка"), "Щ-306" ("Пикша"), "Щ-307" (Треска"), "Щ-309" ("Дельфин"), "Щ-310" ("Белуха") ,"Щ-311" ("Кумжа")

Подводные лодки серии III «Щука» — первый тип средних подводных лодок, построенных в СССР.1935-1936 гг. - V-бис-2 серия (14 ед.),

Общие сведения

Подводные лодки серии III «Щука» — первый тип средних подводных лодок, построенных в СССР. Проектирование четырёх подводных лодок этой серии проводилось параллельно с проектированием подводных лодок проекта I «Декабрист».

«Щука» — средняя полуторакорпусная подлодка, прочный корпус которой был разделён на 6 отсеков. Основные отличительные особенности: повышенная маневренность, большая живучесть.

История создания

Проект был разработан в конструкторском бюро, которым руководил Б. М. Малинин. Тактико-технические характеристики подводных лодок этого типа незначительно изменялись от серии к серии в сторону увеличения мощности дизелей и некоторого уменьшения дальности плавания, а также увеличения скорости подводного хода. Вооружение (четыре носовых и два кормовых торпедных аппарата, два 45-мм орудия) оставалось неизменным.

Предшественники

В 1933 г. на вооружение флотов начали поступать подводные лодки типа Щ (“Щука"), а к 1941 г. их было уже 84 единицы. “Щуки” строились и сдавались сериями - 1933г.-III серия (4 ед.), 1933-1934 гг. - V серия (12 ед.), 1934-1935гг. V-бис серия (13 ед.), 1935-1936 гг. - V-бис-2 серия (14 ед.), 1936-1939 гг. - Х серия (32 ед.) и 1941 г. - Х-бис серия (9 ед. +2ед. после войны).

Проектирование

Новая серия лодок типа «Щ» получила наименование V бис-2 серии и имела ряд существенных отличий. В очередной раз переработали теоретический чертеж и форму рубки, что наконец-то подняло скорость надводного хода на 0,5 уз. и улучшило мореходность. Кормовую переборку второго отсека сделали ступенчатой — это позволило хранить торпеды в собранном виде. Переделали торпедопогрузочное устройство, чем, с одной стороны, уменьшили загроможденность отсеков, а с другой — сократили время погрузки до 12 часов, против 25-30 прежних. Переборки центрального поста усилили (теперь они могли выдерживать давление 6 кг/см.) Цистерны главного балласта № 3 и № 4 приспособили для приема дополнительного топлива. Передачу электромотора экономического хода изменили с шестеренчатой на ременную, сделавшую ее работу бесшумной. Электродвигатели носовых и кормовых горизонтальных рулей перенесли в концевые отсеки, оставив в центральном посту только ручное управление. Система продувания главного балласта дизелями стала штатной. Часть субмарин получила сетепрорезатели "Сом". Благодаря внедрению всех этих новшеств лодки V-бис-2 серии заслужили высокую оценку моряков. На лодках V бис-2 серии главный балласт продувался дизелем, работавшим как компрессор. На ПЛ типа "Щ" серии V - бис 2 были несколько улучшены носовые обводы путем удлинения булей. Для хранения запасных торпед в сборке кормовую переборку второго отсека (на 31-м шпангоуте) сделали необычной - по профилю не вертикальной, а ступенчатой, верхнюю ее часть (над аккумуляторной ямой) сдвинули на одну шпацию в корму. Прочность переборок центрального поста, расположенного теперь в четвертом отсеке, была рассчитана на 6 атм. 5 ПЛ серии V- бис 2 - «Треска» (головная, "Щ-307"), «Пикша» ("Щ-306"), «Дельфин» ("Щ-309"), «Белуха» ("Щ-310") и «Кумжа» ("Щ-311") были заложены в канун 16-й годовщины Октябрьской революции - 6 ноября 1933 г. Первые две из них вступили в строй КБФ 17 августа 1935 г., третья - 20 ноября 1935 г. Командир одной из ПЛ серии V - бис 2 так описал свою ПЛ : "оснащенная новейшими по тому времени электронавигационными приборами ПЛ «Щ-309» ("Дельфин"), могла плавать в любую погоду далеко от своих баз, как в море, так и в океане. Обладая мощным торпедным вооружением, а также системами, устройствами и приборами, обеспечивающими скрытый выход в торпедную атаку, ПЛ имела возможность действовать против крупных боевых кораблей противника, своевременно их обнаруживать - это позволяло ее средства наблюдения. Радиостанция ПЛ гарантировала устойчивую связь с командованием на большой удалении от своих баз. Наконец, целесообразное расположение приборов и механизмов в ПЛ обеспечивало не только успешное использование оружия и сохранения ее живучести, но и отдых личного состава в свободное от несения вахты время. Прочность и надежность ПЛ были проверены в суровых боях войны 1941 - 1945 гг. Командир этой же ПЛ «Щ-309»писал об оном из ожесточенных преследований своей ПЛ противолодочными кораблями противника в 1942 г.: "ПЛ выдержала все испытания: близкие разрывы глубинных бомб, большие глубины, капризы морской стихии, и в полной боевой готовности, не пропустив ни одной капли воды внутрь, продолжала нести боевую службу. И в этом немалая заслуга строителей ПЛ"

Постройка и испытания

Всего в 1933-1936 годах построено 14 единиц:

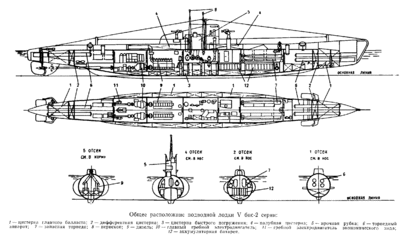

Описание конструкции

Корпус

Прочный корпус подводных лодок типа «Щ» длиной 43,0 м располагался между 14 и 75 шп., расстояния между которыми были неодинаковы: от 14 до 16-500 мм, от 16 до 64-750 мм, от 64 до 75—500 мм. На протяжении от 22 до 63 шп. он представлял собой трубу с круговыми сече­ниями. В районе от 14 до 22 и от 63 до 75 шп. сечения прочного корпуса имели эллиптичес­кую форму, причем носовые — с вертикальной главной осью, кормовые - с горизонтальной. Наибольший диаметр прочного корпуса у ми­дель-шпангоута — 4,38 м. Обшивка прочного корпуса выполнялась из листов стали толщи­ной 13,5-мм, наложенных в продольном направ­лении и соединенных по пазам внакрой, а по стыкам соединенных планками. По пазам шел трехрядный шахматный заклепочный шов, по стыкам - двухрядный.

Прочный корпус был рассчитан на наружное давление в 9 атм, соответствующее глубине около 90 м. Впрочем, в годы войны «щуки» по­гружались и на большие глубины. Так, Щ-405 в августе 1941 года случайно «нырнула» на глу­бину 125 м, Щ-402 в октябре того же года — на 115 м. С носа и с кормы прочный корпус огра­ничивали водонепроницаемые плоские пере­борки клепаной конструкции толщиной 16 мм. Трубы торпедных аппаратов были связаны с переборками дифферентных цистерн и состав­ляли часть конструкции прочного корпуса.

Шесть сварных переборок разделяли проч­ный корпус на семь отсеков. Обделочные уголь­ники приклепывались как к его обшивке, так и к переборкам; крепление балок к обшивке — на сварке. Переборка 22 шп. - из 44-мм листов в средней части и 11-мм по краям - подкрепля­лась вертикальными стойками и цепным ящиком. Остальные переборки имели толщину 11 мм (рассчитаны на давление 2 атм), а образующие центральный пост - 14 мм (рассчитаны на 6 атм с обеих сторон).

Непотопляемость лодок в надводном поло­жении, для случаев плавания без топлива, в бортовых балластных цистернах обеспечивали 7 водонепроницаемых отсеков. При поврежде­нии любого отсека прочного корпуса с приле­гающей к нему бортовой цистерной с одного борта (за исключением шестого отсека), а так­же при повреждении одной из концевых цис­терн лодка могла оставаться на поверхности с положительной остойчивостью и сохранять ход. Непотопляемость при аварии в подводном по­ложении не обеспечивалась. Прочная рубка располагалась между 40— 44 шп. и была выполнена из маломагнитной стали в виде цилиндра с внутренним диамет­ром 1700 мм. Корпус рубки был составлен из двух 12-мм листов, соединенных между собой угольниками с прокладками между ними из па­русины на сурике. Крыша рубки — сферическая, с радиусом сферы 1770 мм из листов толщи­ной 16 мм; в ней имелось отверстие диамет­ром 650 мм для комингса входного люка. Надстройка проходила по всей длине лод­ки; ее наибольшая ширина— 1750 мм, высота в районе расположения цилиндрической части прочного корпуса - 750 мм. Толщина бортовых листов и верхней палубы надстройки — 3 мм, расстояние между шпангоутами — 500 мм. Для быстрого заполнения надстройки водой при погружении ее борта от 22 до 31 шп. в но­совой части и от 58 до 70 шп. в кормовой не доходили до прочного корпуса на 5 мм, обра­зуя нечто вроде постоянно открытых продоль­ных шпигатов. Вентилирование надстройки при заполнении ее водой осуществлялось через большое количество просверленных отверстий в палубе.

Волнорезные щиты носовых торпедных аппа­ратов (верхние длиной 3040 мм, нижние 2790 мм) делались из 8-мм стали. Из-за особенностей конструкции носовой части волнорезные щиты на «щуках» в годы войны ломались чаще, чем на лодках других типов. Бывало, что из-за их заклинивания приходилось досрочно покидать позицию. На тихоокеанских и североморских лодках щиты сняли, в результате надводная скорость упала примерно на 2 уз., а подвод­ная - на 0,5.

Киль коробчатого сечения из 10-мм листов, приклепанных к прочному корпусу угольника­ми, располагался в средней части корпуса (14-69 шп.) и служил для усиления ее продольной прочности, а также для постановки лодки на кильблоки при доковании. Для увеличения ос­тойчивости субмарины в киль укладывался пе­реносной твердый балласт (обычно чугунные чушки) общим весом до 37 т. В целях уменьшения сопротивления воды при подводном ходе прочная рубка имела лег­кое ограждение из 3-мм листов стали. Палуба ограждения, устроенная на уровне комингса рубочного люка, служила ходовым мостиком при надводном плавании — там были установлены магнитный компас и пост управления вертикаль­ным рулем.

В корму от рубки в ограждении находились надводный гальюн и помещение для боцман­ского имущества. Свободное заполнение и осу­шение ограждения при погружении и всплытии обеспечивали отверстия в его боковых стенках и в палубе. В районе расположения кормового орудия фальшборт ограждения имел части, от­кидывающиеся с помощью ручной лебедки. В опущенном положении они служили площадкой для орудийного расчета. На отдельных лодках уже в ходе войны их сняли и заменили круглой площадкой с леерами или с постоянными труб­чатыми релингами. Подводный и надводный якоря выбирались электрическим шпилем. Надводный якорь Хол­ла весил 600 кг, подводный грибовидный -1000 кг.

Система погружения и всплытия

Внутри прочного корпуса располагались цис­терны: дифферентные носовая (между 14 и 15 шп.) и кормовая (73—75 шп.), торпедоза-местительная (17-20 шп.), провизионная (20-22 шп.), топливные № 1-4 (24-31, 31-37, 45-49, 49—55 шп. соответственно), уравнительная (41-44 шп.), быстрого погружения (43-45 шп.), пресной питьевой воды (39-42 и 69-73 шп.), замещения снарядов (37-39 шп.), масляные ос­новная (55-60 шп.), расходная (51-53 шп.), сточная (49-51 шп). Большая часть цистерн главного балласта располагалась в булях. Палубные цистерны (на 33-39 и 47-57 шп.) в процессе капитальных ремонтов были ликвиди­рованы.

Для всплытия служила система, состоящая из воздухопроводов высокого (аварийное про­дувание) и низкого давления с арматурой из красной меди (Следует отметить, что в тех местах, где красно-медные трубы пролегали вблизи стальных листов обшивки, образовывалась гальваническая пара, способствовавшая интенсивной коррозии. Для борьбы с этим явлением между медью и сталью стали вставлять цинковые пластины-протекторы, но это удавалось сделать не всегда. Вообще же срок службы красномедных трубок не превышал 1,5 года.). Нормальное всплытие подвод­ной лодки осуществлялось следующим обра­зом. При состоянии моря до 4 баллов сначала полностью продувалась воздухом ВД средняя цистерна; при этом рубка с люком выходила из воды почти целиком, а вся верхняя палуба -примерно на 0,5 м от поверхности воды; рубоч­ный люк достаточно высоко отстоял от уровня воды. При состоянии моря свыше 4 баллов, одновременно с продуванием средней цистер­ны частично продувались воздухом ВД конце­вые балластные цистерны № 1 и 6. Остальной главный балласт продувался сжатым воздухом НД, подаваемым дизелем, который в этом слу­чае служил компрессором и приводился во вра­щение главным электродвигателем. О полном продувании цистерн командир подводной лод­ки судил по выходу воздушных пузырей в райо­не расположения кингстонных выгородок соот­ветствующих балластных цистерн. Быстрое всплытие подводной лодки осуществлялось только при авариях и в других экстремальных ситуациях. В этом случае воздухом ВД проду­вались все цистерны главного балласта и сред­няя.

Воздух высокого давления на лодке пред­назначался для следующих целей; аварийного продувания балластных цистерн, стрельбы тор­педами из торпедных аппаратов, подачи воз­духа в отсеки для спасательных целей, пуска дизелей и для выключения муфт «Бамаг», про­дувания решеток приемных кингстонов балласт­ной магистрали, получения воздуха среднего давления. Полный запас ВВД составлял 4758 л при давлении в 200 атм; он хранился в 61 бал­лоне емкостью по 78 л каждый. Для пополнения расхода воздуха на лодке имелось два компрес­сора высокого давления типа К-7 производитель­ностью 6 л в минуту при давлении 255 атм. Но в эксплуатации они оказались весьма ненадеж­ными и часто выходили из строя. Воздухопровод среднего давления обслужи­вал в основном вспомогательные устройства. Он был собран из труб красной меди с бронзо­вой арматурой и брал свое начало в четвертом отсеке от магистрали ВВД.

Об эксплуатационных характеристиках сис­темы всплытия можно судить по результатам испытаний подводной лодки Щ-204 У-бис-2 се­рии. Режим двигателей: число об/мин — 200, крен при продувании — до 6° на оба борта, вре­мя продувания — 11 мин (бортовые балластные цистерны № 3 и 4 с топливом продуванию не подлежали). При 300 об/мин (обоих двигате­лей): крен -до 2°, время продувания -4 мин. При 320 об/мин (оба двигателя): крена не на­блюдалось, время-3 мин. Повышение до 415 об/мин (оба двигателя): крена не наблюдалось, продувание - около 2 мин. Из этого следует, что при продувании бал­ласта при малом числе оборотов не исключа­лась возможность возникновения большого кре­на. В свежую погоду продувание балласта под­водной лодки, даже при больших числах обо­ротов двигателей, без хода было затруднено. В таких случаях эта процедура производилась на ходу: один электродвигатель работал на винт (подводная лодка движется против волны), а другой вращал дизель на больших оборотах и продувал балласт. Возможен и режим продува­ния, когда главные гребные электродвигатели при включенных муфтах «Бамаг» работали на винт и подводная лодка шла против волны. При числе оборотов около 200 об/мин продувание происходило почти без крена и занимало при­мерно 10 мин.

Осушительные средства на лодках типа «Щ» У-бис-2 серии общей производительно­стью 280 т/ч состояли из двух трехпоршневых помп ТП-15 завода «Борец» (общая про­изводительность— 15 т/ч при противодавле­нии 9 атм). Водоотливные средства — один турбонасос Р-130, установленный в централь­ном посту(производительность — 250 т/ч, при параллельном соединении крылаток и проти­водавлении 9 м вод. ст. и 25 т/ч, при после­довательном соединении крылаток при про­тиводавлении 9 атм). Время заполнения цистерн главного балла­ста составляло 32 с. Время их продувания воз­духом НД при всплытии из позиционного поло­жения в надводное — 4 мин при 340 об/мин дизеля. По оценкам военного времени, система по­гружения подлодок типа «Щ» (кроме Х-бис се­рии) не обеспечивала быстрого ухода под воду из-за малого объема цистерны быстрого погру­жения. Командирам приходилось принимать балласт и в уравнительную цистерну.

Энергетическая установка и ходовые качества

Подводные лодки типа «Щ» оснащались двумя бескомпрессорными восьмицилиндро­выми четырехтактными дизелями 38-В-8 по­стройки Коломенского машиностроительного завода. Нормальная (она же и максимальная) мощность каждого двигателя - 685 л.с. при 600 об/мин. Диаметр цилиндра — 280 мм, ход поршня — 380 мм, расход топлива при полной мощности на 1 л.с./ч — 175...185 г. Характер­ной особенностью двигателя был малый удель­ный вес — 16 кг/л.с. К его недостаткам можно отнести излишнюю чувствительность к качеству смазки головных подшипников (при несоблю­дении этого требования быстро происходил задир поршней цилиндров) и сильную корро­зию рабочих втулок. В зависимости от решаемой задачи лодка могла иметь нормальный или усиленный за­пас топлива. Нормальным считалось количе­ство топлива в цистернах прочного корпуса — 29,6 куб. м, что приблизительно соответство­вало весу 26 т. Усиленным - количество топлива, принятого в бортовые балластные цис­терны № 3 и 4 плюс нормальный запас, то есть 70,9 куб. м, или 62-64 т. При нормальном запасе топлива наиболь­шая надводная скорость составляла 12,3 уз. Дальность плавания без зарядок 1280 миль. При экономической надводной скорости 9 уз. дальность плавания без зарядок достигала 2280 миль. Каждая полная зарядка аккумуля­торной батареи сокращала дальность плава­ния: в первом случае на 55 миль, во втором -на 90. При усиленном запасе топлива наиболь­шая надводная скорость снижалась до 12 уз., экономическая — до 8. Дальность плавания (без зарядок) равнялась 2880 и 5250 милям соответственно. Средняя подводная скорость в продолжение одного часа составляла 8 уз., дальность плавания — 8 миль. Экономическая подводная скорость — 2,55 уз. обеспечивала дальность плавания 104 мили.

Главные гребные электродвигатели посто­янного тока марки ПГВ завода «Электросила» одноякорные, реверсивные, с часовой мощно­стью 400 л.с. при 450 об/мин. Они работали на винт, служили в качестве генераторов для за­рядки аккумуляторной батареи и вращали ди­зели при продувании балласта. Аккумуляторная батарея состояла из 112 элементов типа КСМ-2, разбитых на две груп­пы. Элементы в каждой группе соединялись последовательно; сами группы при стоянке лод­ки в базе между собой соединялись параллель­но, а для дачи полного хода - последователь­но. Вентилирования каждого аккумулятора -индивидуальное. В годы войны эта система как не оправдавшая себя переделывалась на общеямовую. Время зарядки: из полностью раз­ряженного состояния — 12—14 ч, из среднеразряженного — 9 ч. Стремление командиров ло­док плавать с полностью заряженной батареей приводило к многочисленным подзарядкам, при которых батарея постоянно перегревалась, и срок ее эксплуатации сокращался. Гребной винт — трехлопастный, бронзовый. Его диаметр — 1260 мм, шаг — 970 мм, вес — 225 кг. В процессе эксплуатации выяснилось, что кромки лопастей слишком тонкие, легко загибаются, получают трещины и ломаются. Для управления лодкой по курсу и глубине служили вертикальный руль полубалансирного типа (площадь пера 4,2 кв.м) и две пары балансирных горизонтальных рулей (носовые 4,14 кв.м, кормовые 4,52 кв.м). Управление первым — от винтового привода Дэвиса, вра­щаемого электромотором, или ручное из седь­мого отсека. Наибольший угол перекладки 35°. Наибольшие углы перекладки вторых — 20° (но­совые) и 25° (кормовые). Передача от элект­родвигателей — валиковая, ручное управле­ние — из центрального поста. Необходимо от­метить, что электропривод горизонтальных рулей оказался весьма шумным, а ручной при­вод требовал больших усилий для переклад­ки. Зачастую это вынуждало личный состав отказываться от использования ручного при­вода даже в тех случаях, когда лодка пресле­довалась противником. Диаметр циркуляции на полном надводном ходу — около 295 м. Устойчивость держания глубины при любой скорости, начиная с 2 уз., — 0,3 м. Лодки типа «Щ» могли плавать в мелко разбитом льду. Время перекладки рулей на пол­ном ходу при электрическом управлении от среднего положения в любое крайнее: для вер­тикального руля— 15 с, для горизонтальных рулей- 10...13 с. Задний ход осуществлялся только главными электродвигателями.

Вспомогательное оборудование

Подводные лодки типа «Щ» оснащались дву­мя перископами: командирским (ПА) и зенитным (ПЗ), которые изначально имели длину 7,5 м. Начиная с X серии применялись 9-метровые перископы. Их же получали в ходе капитальных ремонтов и лодки более ранних выпусков. Вы­сота головок перископов от ватерлинии состав­ляла соответственно 7,3 м, и 9,45 м. Наблюде­ние велось только из центрального поста; подъем и опускание производились весьма шумной электрической лебедкой либо вручную. На подводных лодках устанавливались сле­дующие навигационные приборы: гирокомпас Сперри (или марки ГУ М-1 модель 2), три маг­нитных компаса 127 мм (главный, путевой и рубочный), электрический лаг ГО М-3 модель 2, эхолот ЭМС-2 и ручной лот. Освещение поверх­ности в ночное время обеспечивал прожектор МСПЛ-л4,0.

Экипаж и обитаемость

Изначально экипаж подводной лодки типа «Щ» включал 7 «средних» командиров (коман­дир, комиссар, помощник командира, команди­ры БЧ-1/4, БЧ-2/3 и БЧ-5, военфельдшер), 6 младших командиров и 25 краснофлотцев. В военное время численность экипажа увеличи­лась до 40 человек (7 средних и 15 младших командиров, 18 краснофлотцев). Автономность при нормальном запасе топ­лива, масла, пресной и дистиллированной воды составляла 20 суток, в отдельных случаях она повышалась до 45-55. Запас пресной воды -от 2,5 до 6,7 т. Очистка воздуха производилась 10 электро­вентиляторами или 9 машинами регенерации со специальными патронами РВ-2 (общий за­пас — от900 до 1920 штук), наполненными каус­тической содой. Для этих же целей служила специальная система из 12 стальных баллонов емкостью 38-40 л со сжатым до 150 атм кис­лородом. Время наибольшего непрерывного пребывания под водой с полным использова­нием всей системы регенерации - 72 ч, без ис­пользования — 12 ч. Для личного состава были устроены одно­местная каюта командира лодки, кают-компа­ния, легкосъемные койки (30 штук). На борту имелись постоянные и переносные электро­грелки, трубопровод парового отопления, пи­таемый с береговой базы для поддержания температуры в отсеках при закрытых люках не ниже +14 °С при наружной температуре до — 20 °С, электрокамбуз для приготовления пищи, электропосуда, два пневматических подводных гальюна и один надводный в ограждении рубки, душевой трубопровод в ог­раждении рубки. Лодка оборудовалась спасательными и подъемными средствами: рымами для подъе­ма лодки средствами базы, усиленными шпи­гатами в надстройке (для подъема лодки мяг­кими понтонами ЭПРОН), наружной и внутрен­ней аппаратурой для продувания отсеков и цис­терн с помощью водолазных шлангов, двумя сигнальными буями, четырьмя подкильными поясами. Для выхода личного состава из зато­нувшей субмарины служили шлюзовые люки, тубусы и спасательная рубка; была также воз­можность выхода через торпедные аппараты.

Вооружение

Вспомогательная/зенитная артиллерия

Первоначальное артиллерийское вооруже­ние «щук» - два 45-мм полуавтомата 21-К. Го­ризонтальный угол обстрела каждого ору­дия - 280°, снижения - 10°, возвышения -85°, вес фугасного снаряда — 1,41 кг, началь­ная скорость - 760 м/с. Дальность стрельбы: горизонтальная - 50 кбт, по высоте - 4500 м. Скорострельность - около 25-30 выстр./мин. Боезапас - 500 патронов на ствол. Для пер­вых выстрелов возле полуавтомата устанав­ливался герметичный кранец на 15 патронов. В средней части мостика имелись два верт­люга для съемных пулеметов М-1 «максим» (запас патронов к ним и к пяти винтовкам Мосина — 24 000 штук). Кроме того, на лодке имелось 27 револьверов. Артиллерийское вооружение «щук» изна­чально вызывало у моряков нарекания. Пере­деланный из знаменитой 45-мм противотан­ковой пушки полуавтомат 21-К как зенитное орудие отличался крайне низкими боевыми характеристиками. Да и возможности в борь­бе с надводными целями у него были весьма скромными. Так, например, в ходе советско-финляндской войны для потопления в почти полигонных условиях 379-тонного эстонского судна «Кассари» Щ-323 затратила 152 сна­ряда, Щ-311 для уничтожения 484-тонного «Фенриса» - 127. Дело в том, что 45-мм фу­гасный снаряд имел всего 360 г взрывчатого вещества и не мог нанести судну фатальных повреждений. Любопытно, что, вернувшись из боевого похода в начале июня 1942 года, ко­мандир Щ-214 В.Я. Власов (потопил три бол­гарских шхуны) предложил заменить 45-мм орудия... обычными ранцевыми огнеметами! Несколько лучшие результаты имела стрель­ба бронебойно-зажигательными снарядами, но в целом 45-мм пушка продемонстрирова­ла совершенно неудовлетворительные боевые качества. Потому не случайно, что еще до начала Великой Отечественной войны неко­торые «щуки» X серии Черноморского флота стали получать вместо кормового 45-мм ору­дия 12,7-мм пулемет ДШК. Поиск новой артсистемы для «щук» велся с конца 1930-х. В ноябре 1939 года возглавляе­мое В.Г. Грабиным ОКБ № 92 в инициативном порядке начало разрабатывать лодочную 76-мм неуниверсальную пушку Ф-35. Ее качающая­ся часть была заимствована от дивизионной пушки Ф-22 с длиной ствола 50 (реально 51,3) калибров. Максимальный угол возвышения ствола - 36°, вес снаряда - 6,2 кг, начальная скорость — около 700 м/с, скорострельность — 12 выстр./мин; общая масса артустановки— 0,79 т, расчет — 4 человека. Единственный эк­земпляр Ф-35 был установлен на черномор­ской Щ-204, прошел успешные испытания в начале 1941 года и погиб вместе с ней. По версии, изложенной в мемуарах В.Г. Грабина, решение отказаться от новой пушки принял маршал Г.И. Кулик, старавшийся не загружать артиллерийские заводы выполнением «лишних» флотских заказов.

Минно-торпедное вооружение

Главное вооружение субмарины - шесть стальных торпедных аппаратов, установленных в плоскостях, параллельных диаметральной. Полная длина аппарата - 7520 мм, внутренний диаметр трубы по направляющим — 536 мм. Расстояние между осями носовых аппаратов — 1350 мм, кормовых- 1240 мм. Стрельба про­изводилась сжатым воздухом. Время приемки торпед 4,5—5 ч, подготовки повторного зал­па - от 3 ч 20 мин до 4 ч. С 1939 года лодки начали оснащать системой беспузырной тор­педной стрельбы (БТС). Принцип ее действия заключался в автоматическом перепуске вы­талкивающего торпеду воздуха высокого дав­ления внутрь прочного корпуса после прохож­дения торпедой 2/3 длины торпедной трубы. Когда же давление в трубе падало до величи­ны забортного, вода полностью заполняла тру­бу, а через нее и торпедозаместительную цис­терну. В боевых условиях эта излишне слож­ная система часто давала сбои. Если появле­ния воздушного пузыря на поверхности, как правило, удавалось избежать, то заполнение торпедозаместительной цистерны и восста­новление нормальной плавучести происходи­ло обычно уже после того, как нос или рубка лодки показывались на поверхности. На немец­ких подлодках торпеды выталкивались специ­альным поршнем, который приводился в дви­жение сжатым воздухом, травившимся из тру­бы внутрь лодки. При такой системе угрозы выхода воздуха на поверхность не существо­вало. «Щуки» вооружались 10 торпедами: 6 в ап­паратах и 4 запасных на стеллажах во втором отсеке. Первоначально это были 533-мм тор­педы типа 53-27 (первая цифра - калибр в см, вторая — год принятия на вооружение), раз­работанные в Остехбюро. В зависимости от типа они имели вес 1675 или 1725 кг (вес ВВ 200 или 250 кг), скорость 43,5 уз. и дальность хода 3700 м. Основной недостаток торпед 53-27 - плохая герметичность и невыдержи­вание режима движения по глубине, поэтому с началом войны на ЧФ их полностью запрети­ли к применению, а на остальных флотах ис­пользовали весьма ограниченно(при установ­ке глубины не менее 3 м). На смену им еще в 1938 году приняли торпеду 53-38, являвшую­ся копией закупленной в Италии в 1930 году «фиумской» торпеды 53F. Новая торпеда при почти такой же длине, как 53-27 (7200 и 7150 мм соответственно), имела вес 1615кг (вес ВВ 300 кг) и скорость 44,5 уз. при дальности 4000 м (также имелся режим 34,5 уз. — 8000 м или 30,5 уз. - 10 000 м, но он на ПЛ практи­чески не применялся). Именно эта торпеда на «щуках» в годы Великой Отечественной была основной. Поступившие на вооружение уже в ходе войны торпеды типов 53-38У, 53-39 и электроторпеда ЭТ80 на лодках типа «Щ» не использовались из-за габаритных ограниче­ний. Поскольку производство торпед 53-27 раз­ворачивалось фактически одновременно со строительством первых «щук», конструкторы предусмотрели возможность стрельбы стары­ми торпедами типа 45-10/15 -для этого слу­жили устанавливаемые внутрь торпедных труб решетки. Вскоре торпеды данного типа сняли с вооружения, но в 1936 году им на смену пришли другие - типа 45-36Н, также сконст­руированные на основе итальянского прототи­па: длина 5700 (6000 мм) (В скобках приведены данные для торпеды 45-36НУ с увеличенным боевым зарядным отделением), вес 935 (1028) кг, вес ВВ 200 (285 кг) и скорость 41 уз. при даль­ности 3000 м; имелся и 32-узловой режим — 6000 м. В начале войны торпеды типа 45-36Н применялись на «щуках» ограниченно, но по­том стали использоваться все чаще. К началу 1945 года нормальный боекомплект балтий­ских подлодок III - V серий состоял из восьми торпед 53-38 и четырех 45-36Н. Несмотря на увеличение боекомплекта, разнотипность тор­пед затрудняла их применение, поскольку из-за различия в скоростных характеристиках их нельзя было использовать в одном залпе. Кро­ме того, из-за нехватки торпед с 1944 года «щукам» приходилось снова брать неудачные 53-27.

Средства связи, обнаружения, вспомогательное оборудование

Радиоаппаратура внешней связи состояла из длинноволнового передатчика «Шквал-Щ» и коротковолнового «Бухта». Впоследствии их заменили соответственно на «Окунь» (60—75 Вт, рабочий диапазон 200—1200 м, дальность пе­редачи с лодочной антенной 80—100 миль) и «Щуку» (500-650 Вт, диапазон 30-120 м, даль­ность передачи до 2000 миль). Для приема слу­жили длинноволновый «Дозор» и коротковол­новый КУБ-4. Во время ремонтов последний заменялся на «Метель» или 45-ПК-1 с повышен­ной чувствительностью. Все аппараты работа­ли как радиотелеграфом, так и радиофоном через микрофон. Для внутриэскадренной свя­зи и связи с десантными партиями имелась приемопередающая УКВ-станция «Рейд» (мощ­ность 4-6 Вт, дальность передачи до 15 миль). На части лодок устанавливались радиопелен­гаторы «Бурун» и «Пассат». С 1939 года подводные лодки стали осна­щать шумопеленгаторными станциями типа «Марс-12» с эллиптической базой из 12 при­емников (приемники располагались в носовой проницаемой оконечности). В зависимости от гидрологии моря станция могла пеленговать шумы крупного корабля на дистанциях 12,5— 30 кбт, при точности пеленгования по направ­лению от 1° до 3°; дистанцию до цели она не определяла. Необходимо отметить, что даже этой примитивной, относительно зарубежно­го уровня, аппаратурой к началу Великой Оте­чественной было оснащено только 159 подло­док из 213. В годы войны на вооружение на­шего флота была принята гораздо более совершенная ГАС «Дракон-129» английского производства, которая могла работать как в пассивном, так и в ак­тивном («эхо») режиме, определяя дистанцию и пеленг до целей уда­ленных на 12-18 кбт с точностью 2,5°-3°. Пер­вой из «щук» в середи­не 1942 года ее получи­ла Щ-403. В основном она использовалась для обнаружения якорных мин, представлявших основную угрозу под­водным лодкам на всех ТВД. Для связи с подвод­ными лодками на «щу­ках» имелась двухмечевая установка звукоподводной связи «Вега» или «Сириус». Ее верхний меч располагался на па­лубе между 9 и 10 шп., а нижний — в специальной выгородке между 45— 46 шп. Установленный на части лодок сетепрорезатель «Сом» представлял собой систему ре­заков (четыре на форштевне, два на баке ли­нейновозвышенно и по одному с каждого бор­та), а также систему оттяжек, предохранявших выступающие части лодки от попадания тросов сетевых заграждений. Практика не подтверди­ла полезность этого устройства, и его посте­пенно демонтировали, закрыв пилу на фор­штевне металлическими листами.

Модернизации и переоборудования

В 1947 году в ЦКБ-18 проводились разработки проекта модернизации оставшихся ПЛ V и X серий. Предполагалось во время капитальных ремонтов установить устройство РДП (шнорхель), переделать рубку, по образцу лодок новых серий, опустить орудийные площадки до уровня верхней палубы, установить более современные перископы и аппаратуру, увеличить запас топлива. Из-за недостатка средств, отсутствия производственных мощностей и явно низкой боевой ценности лодок в новых условиях от этих планов отказались. "Щуки" остались доживать свой век в прежнем виде.

История службы

«ЩУКИ» СОВЕТСКО-ФИНЛЯНДСКОЙ ВОЙНЕ

• Подлодка Щ-309 «Дельфин» (командир - ка­питан-лейтенант С.С. Веселое) покинула базу еще в ночь на 29 ноября 1939 года. Ее маршрут пролегал через Финский залив в район неболь­шого острова Форэ, находящегося северо-вос­точнее Готланда. Главными задачами на такой сравнительно удаленной от берегов Финляндии позиции должны были стать дальняя блокада и наблюдение за шведским флотом. Атаковать разрешалось только финские суда, причем от командира требовалось строгое соблюдение законов морской войны и призового права. Пер­вые же дни патрулирования показали полное прекращение движения судов противника от­крытым морем. Фактически в районе действий Щ-309 ходили только немецкие пароходы, до­сматривать которые приказа не было. Вечером 5 декабря, когда нейтралитет Швеции уже пе­рестал вызывать сомнения, подлодка получила приказ возвращаться в Таллин. Туда она при­была на следующий день, а 12 декабря, не ус­пев пройти положенного ремонта, была пере­ведена в Либаву вместе со всем дивизионом. Очевидно, это диктовалось опасением оставить лодки в порту, где они могли оказаться заблокированы льдами в условиях беспрецедентно суровой зимы 1939/40 года. Несмотря на тяже­лые погодные условия, 14 января Щ-309 вышла в море для обеспечения блокады юго-восточ­нее Аландских островов. К моменту прибытия на позицию лодка напоминала небольшой айс­берг. Краснофлотцев, посланных для обколки льда, дважды смывало волной за борт и их с трудом удавалось вытягивать на палубу. Патру­лирование в любой момент грозило закончить­ся катастрофой. Осознав это, командование 17 января отозвало лодку в Таллин. Больше она в море не выходила.
• Щ-310«Белуха» (командир - старший лейтенант Н.М. Овечкин) вышла из Кронштадта одновре­менно с Щ-309 для выполнения тех же задач, однако районом ее действий должны были стать западные подходы к острову Саарема. Не встре­тив противника, она утром 7 декабря вернулась в Таллин, но в тот же вечер вновь отправилась на позицию в район шведского маяка Ландсорт (южные подходы к Стокгольму). Второй поход также оказался безрезультатным — финским судам не было необходимости ходить в этом достаточно удаленном от берега районе, поскольку симпатизировавшие финнам шведы предоставляли им для передвижения транспор­тов собственные территориальные воды. 16 декабря позиция у Ландсорта была упразд­нена, и вечером следующего дня Щ-310 вошла на Либавский рейд, и на этом ее кампания за­вершилась.
• 6 декабря Щ-311 «Кумжа» (командир — ка­питан-лейтенант Ф.Г. Вершинин) вышла из Кронштадта в новую базу — с началом военных действий 21-й дивизион должен был базиро­ваться на Таллин. Переход осуществлялся в условиях плохой видимости, и спустя пару ча­сов лодка села на мель в районе Деманстейнских банок. Вызванный на помощь эсминец «Карл Маркс» снял субмарину и сопроводил обратно в Кронштадт, где произвели осмотр ее подвод­ной части. К счастью, обошлось без серьезных повреждений, и уже 9-го подлодка прибыла в Таллин. Здесь Щ-311 ждала приказ о переходе в Либаву, куда она прибыла 12 декабря. По­скольку Щ-311 была единственной из состава дивизиона, не совершавшей боевых походов, и готовность ее механизмов не вызывала опа­сений, командование отправило субмарину для действий в Ботнический залив.

Утром 24 декабря лодка вышла из базы (по­ход обеспечивал комдив капитан-лейтенант А.Е. Орел, знаменитый подводник и в будущем командующий Балтийским флотом) и сразу же попала в девятибалльный шторм. Несмотря на это, «щука» уже на следующий день без проис­шествий достигла Аландского моря, где задер­жалась, пропуская через пролив Южный Кваркен С-1. В этот же вечер состоялась ее первая встреча с противником - канонерской лодкой «Карьяла», которая, обнаружив всплывшую «Кумжу» при свете луны, с дистанции 15 кбт дала свои опознавательные. Понимая, что сбли­зиться на дистанцию залпа в таких условиях не удастся, Вершинин решил уйти в надводном положении. Финны начали преследование, но вскоре противники потеряли друг друга в тем­ноте. На следующий день лодка форсировала в подводном положении Южный Кваркен (при этом она ударилась о грунт и ненадолго выско­чила на поверхность) и 28 декабря заняла по­зицию у финского порта Васа. Раньше совет­ские подводные лодки здесь не появлялись, и потому противник чувствовал себя довольно спокойно - все штатные маяки горели. Незадолго до полуночи Вершинин обнару­жил пересекающий курс «щуки» транспорт, шедший к берегам Финляндии без огней. Лод­ка увеличила ход и спустя 8 минут с дистанции 10—12 кбт открыла огонь из носовой пушки. После первых же выстрелов судно, которое к тому времени уже пересекло курс лодки, «по­казало корму» и направилось к маяку Норршер. С мостика субмарины наблюдались многочис­ленные попадания, какие-то белые вспышки и даже спуск шлюпок. Тем более удивительным было то, что, пройдя мимо маяка, судно вновь резко повернуло на восток и вошло в зону пла­вающих льдов. Субмарина прошла за его кор­мой, продолжая обстрел уже из двух орудий (всего за время боя, продолжавшегося почти час, лодка выпустила 67 45-мм снарядов). Не­смотря на видимый крен, транспорт держался на плаву и двигался прежним курсом. Вершинин продолжил преследование, лавируя между льдинами, но вскоре прервал погоню. Гибели судна он так и не увидел, но счел его судьбу предрешенной. Кого же атаковала Щ-311? Принято считать, что обстрелу подвергся германский транспорт «Зигфрид». Однако немецкий историк Ю.Ровер уточняет, что на самом деле судно называлось «Сигрид» и имело тоннаж 1224 брт. Такой ко­рабль действительно существовал, но не в гер­манском, а в финском торговом флоте (это под­тверждается наблюдениями Вершинина, видев­шего над судном финский флаг) и классифици­ровался как моторный танкер. То, что «Сигрид» не погиб, сомнений не вызывает, но и инфор­мация Ю.Ровера о том, будто он вообще не получил никаких повреждений, весьма сомни­тельна. Не успели пушки «Кумжи» остыть после боя, как на западе был обнаружен новый транспорт. Щ-311 быстро легла на параллельный курс и в 4.48 29 декабря открыла огонь. Вскоре после­довали попадания (в этом бою лодка выпусти­ла 140 снарядов). Примерно через 45 минут судно снизило ход и, повернув к маяку Норршер, выбросилось на прибрежные камни. Точно вы­пущенная торпеда разломила цель пополам. Над водой остались только мостик и полубак финского парохода «Вильпас» (775 брт), пере­возившего в Васу пшеницу из шведского порта Мальме. В последующие дни встреч с противником не было. Прорывавшиеся в финские порты па­роходы без труда обходили небольшую по раз­мерам позицию «Кумжи». Но 5 января в усло­виях густого снегопада Вершинин обнаружил еще одно судно, двигавшееся курсом к фин­ским берегам. Оно находилось за пределами зоны блокады, и командир решил дождаться, когда пароход войдет в зону, где оружие раз­решалось применять без предупреждения. По­скольку с подлодки были хорошо заметны бе­лые полосы, нанесенные поперек корпуса и означавшие принадлежность к шведскому тор­говому флоту, а также название на корме и даже стоявшие на палубе бочки, можно предполо­жить, что дистанция между «щукой» и судном была небольшой. По версии Вершинина, паро­ход внезапно повернул на север и увеличил ход. На самом же деле, если судно и изменило курс, то весьма незначительно — шведский пароход «Фенрис» (484 брт) совершал рейс из одного шведского порта в другой, но из-за плохой ви­димости слишком отдалился от западного бе­рега залива. Увидев, что цель пошла на отрыв,Вершинин в 14.40 приказал выстрелить по кур­су судна. После этого оно вроде бы застопори­ло ход, но стоило «Кумже» начать сближение -снова прибавило обороты. Тогда наши подвод­ники открыли огонь на поражение. По версии спасшегося в полном составе экипажа «Фенриса», пароход подвергся внезапному нападе­нию и сразу же остановился. Пока команда са­дилась в шлюпку, неизвестная подводная лод­ка без флага быстро превратила судно в пыла­ющий костер.Тем временем Щ-311 выпустила в цель тор­педу. Пройдя несколько метров по прямой, та резко повернула в сторону и прошла перед но­сом «Фенриса». Вскоре тяжело поврежденный каботажник сел на отмель в районе плавучего маяка Зюйдеростброттен, но прошло еще не менее часа, прежде чем «Кумжа» окончила об­стрел (выпущено 127 снарядов). 7 января лодка была отозвана в базу, вече­ром следующих суток форсировала Южный Кваркен и 10-го прибыла в Либаву. Переход осуществлялся в условиях шторма, о силе ко­торого говорит тот факт, что ударом волны в ходовой рубке были выбиты толстенные стек­ла. Щ-311 оказалась единственной субмариной КБФ, потопившей за все время войны финский транспорт и добившейся двух подтвержденных побед. 7 февраля Ф.Г. Вершинин был удостоен звания Героя Советского Союза, а «Кумжа» на­граждена орденом Красного Знамени.

«ЩУКИ» В ВЕЛИКОЙ ОТЕЧЕСТВЕННОЙ ВОЙНЕ

• «Щ-121» ("Зубатка")Заложена 20 декабря 1933 г. в Ленинграде на заводе № 194, заводской № 214. В 1934 г. секциями перевезена по железной дороге во Владивосток на завод № 202 (Дальзавод), где 26 августа 1934 г. спущена на воду. 30 апреля 1935 г. вошла в состав Тихоокеанского флота.9 августа 1945 г. встретила в составе 11 дивизиона 4 бригады подводных лодок в Находке под командованием капитан-лейтенанта Яйло Андрея Георгиевича. В боевых действиях не участвовала.
• «Щ-122» ("Сайра")Заложена 22 декабря 1933 г. в Ленинграде на заводе № 189 (Балтийский судостроительный завод), заводской № 251. В 1934 г. секциями перевезена по железной дороге во Владивосток на завод № 202 (Дальзавод), где 29 августа 1934 г. спущена на воду. 30 апреля 1935 г. вошла в состав Тихоокеанского флота.9 августа 1945 г. встретила в составе 12 дивизиона 4 бригады подводных лодок в Находке под командованием капитан-лейтенанта Кузнецова Ивана Дмитриевича. С началом боевых действий заняла назначенную позицию в Японском море, однако встреч с противником не имела.
• «Щ-123» ("Угорь")Заложена 20 декабря 1933 г. в Ленинграде на заводе № 194, заводской № 215. В 1934 г. секциями перевезена по железной дороге во Владивосток на завод № 202 (Дальзавод), где 26 августа 1934 г. спущена на воду. 30 апреля 1935г. вошла в состав Тихоокеанского флота.9 августа 1945 г. встретила в составе 12 дивизиона 4 бригады подводных лодок в Находке под командованием капитана 3 ранга Михайлова Бориса Мизайловича. С началом боевых действий заняла назначенную позицию в Японском море. 19 августа, находясь в позиционном положении, была атакована двумя торпедами подводной лодки противника. Залп обнаружили по воздушному пузырю на удалении 4-5 каб и "Щ-123", погружаясь на циркуляции, сумела уклониться от торпед.
• «Щ-124» ("Палтус")Заложена 22 декабря 1933 г. в Ленинграде на заводе № 189 (Балтийский судостроительный завод), заводской № 252. В 1934 г. секциями перевезена по железной дороге во Владивосток на завод № 202 (Дальзавод), где 29 декабря 1934 г. спущена на воду. 23 ноября 1935 г. вошла в состав Тихоокеанского флота.9 августа 1945 г. встретила в составе 12 дивизиона 4 бригады подводных лодок в Находке под командованием капитан-лейтенанта Резникова Адольфа Евсеевича. В боевых действиях не участвовала.
• «Щ-125» ("Муксун")Заложена 20 декабря 1933 г. в Ленинграде на заводе № 194, заводской № 217. В 1934 г. секциями перевезена по железной дороге во Владивосток на завод № 202 (Дальзавод), где 26 августа 1934 г. спущена на воду. 23 мая 1936 г. вошла в состав Тихоокеанского флота.9 августа 1945 г. встретила в составе 1 дивизиона 1 бригады подводных лодок в бухте Улис под командованием капитан-лейтенанта Назаренко Пантелея Константиновича. В боевых действиях не участвовала.
• «Щ-204» ("Минога")Заложена 15 июня 1934 г. в Ленинграде на заводе № 194, заводской № 216. В 1934 г. секциями перевезена по железной дороге в Николаев на завод № 200 (имени 61 коммунара), где 31 декабря 1934 г. спущена на воду под заводским № 1040. 9 января 1936 г. вошла в состав Черноморского флота.22 июня 1941 г. встретила под командованием капитан-лейтенанта Гриценко Ивана Михайловича в составе 3 дивизиона 1 бригады подводных лодок в Севастополе. 25 ноября заняла позицию у Варны, на связь не выходила и в назначенный срок в базу не возвратилась. Есть предположение, что 6 декабря в 20 милях от Варны ее обнаружили болгарские сторожевые катера "Беломорец" и "Черноморец". Получив тяжелые повреждения от глубинных бомб, сброшенных болгарскими катерами, «Щ-204» всплыла и была потоплена артиллерийским огнем.Срок боевой службы - 5,5 месяца (22 июня 1941 г. - 6 декабря 1941г.). 3 боевых похода (43 суток).
• «Щ-205» ("Нерпа")Заложена 5 января 1934 г. в Николаеве на заводе № 200 (имени 61 коммунара), заводской № 1029. 6 ноября 1934 г. спущена на воду. 24 декабря 1936 г. вошла в состав Черноморского флота.
• 22 июня 1941 г. встретила под командованием капитан-лейтенанта Дронина Павла Севастьяновича в составе 3 дивизиона 1 бригады подводных лодок в Севастополе. 23 июня заняла позицию у побережья Румынии. Весь поход находилась на самой восточной кромке назначенного района, т.е. как можно дальше от берега и от прибрежной коммуникации и, естественно, встреч с противником не имела. С прибытием в базу командир корабля был снят с должности, отдан под суд и расстрелян. 17 июля командиром корабля назначен капитан-лейтенант (впоследствии капитан 3 ранга) Сухомлинов Павел Денисович. 4 декабря в очередном походе, всплывая с грунта у Варны, подорвалась на двух минах и получила тяжелые повреждения прочного корпуса и ряда механизмов. Несмотря на это сумела возвратиться в базу, где была поставлена в ремонт. 18 мая 1942г. севернее м. Карабурун потопила артиллерийским огнем турецкий транспорт «Дуатепе» (128брт). В июне совершила один рейс в осажденный Севастополь, доставив туда 29 т боеприпасов, 1,5 т продовольствия, 17 т бензина и вывезя на большую землю 50 человек. С осени 1942 г. в боевых действиях не участвовала. 1 марта 1943 г. присвоено звание "Гвардейская"
• Срок боевой службы - 38,8 месяцев (22 июня 1941 г. - 16 сентября 1944 г.). 6 боевых походов (94 суток). 3 торпедные атаки в результате которых потоплено 1 судно (683 брт) и повреждено еще 1 судно. артиллерийским огнем потоплено 1 судно (128 брт).
• «Щ-206» ("Нельма")Заложена 5 января 1934 г. в Николаеве на заводе № 200 (имени 61 коммунара), заводской № 1030. 1 февраля 1935 г. спущена на воду. 1 октября 1936 г. вошла в состав Черноморского флота.22 июня 1941 г. встретила под командованием капитан-лейтенанта Каракая Сидора Алексеевича в составе 3 дивизиона 1 бригады подводных лодок в Севастополе. В первый дни войны вышла в боевой поход и 23 июня должна была занять позицию у Мангалии. На связь не выходила и в назначенное время в базу не вернулась. Существует несколько версий возможной причины гибели «Щ-206». Так, по румынским данным, 9 июля румынский миноносец «Налука» в 8 милях восточнее порта Мангалия атаковал глубинными бомбами подводную лодку, наблюдал большое масляное пятно и воздушные пузыри. В тот же день, в 5 каб от того места два румынских торпедных катера «Вителия» и «Вискулул» снова атаковали глубинными бомбами подводную лодку. Наконец, есть некоторая вероятность потопления «Щ-206» советским эскадренным миноносцем "Сообразительный" 26 июня, когда он сопровождал лидер «Харьков» после обстрела Констанции, во всяком случае эсминец бомбил какую-то неизвестную подводную лодку, а там могла находиться только «Щ-206».Срок боевой службы - 4 суток (22 июня 1941 г. - 26 июня 1941 г.). 1 боевой поход.
• «Щ-207» ("Касатка")Заложена 5 января 1934 г. в Николаеве на заводе № 200 (имени 61 коммунара), заводской № 1031. 25 марта 1935 г. спущена на воду. 18 декабря 1936 г. вошла в состав Черноморского флота.22 июня 1941 г. встретила под командованием старшего лейтенанта (впоследствии капитан-лейтенант, капитан 3 ранга) Панова Николая Алексеевича в составе 3 дивизиона 1 бригады подводных лодок в Севастополе, находилась в ремонте. С весны 1943 г. в боевых действиях не участвовала. 12 апреля 1944 г. командиром корабля назначен капитан-лейтенант Стеценко Василий Васильевич.Срок боевой службы - 38,8 месяца (22 июня 1941г. - 16 сентября 1944 г.). 11 боевых походов (194 суток). 4 торпедные атаки.
• «Щ-306» ("Пикша")Заложена 6 ноября 1933 г. в Ленинграде на заводе № 189 (Балтийский судостроительный завод), заводской № 250. 1 августа 1934 г. спущена на воду. 17 августа 1935 г. вошла в состав Балтийского флота.22 июня 1941 г. встретила под командованием старшего лейтенанта (впоследствии капитан-лейтенант) Смоляр Николая Ивановича в составе Отдельного учебного дивизиона подводных лодок в Ориенбауме. С 27 июня находилась на позиции в районе маяка Кальбодагрунд, Финский залив, где неоднократно подвергалась атакам противолодочных катеров, сбросивших на нее более 200 глубинных бомб. Так и не атаковав ни одной цели, 6 июля покинула район и благополучно вернулась в базу. 20 октября 1942г. вышла из Кронштадата в боевой поход. За время пребывания в море, командир не сделал ни единого донесения и только 12 ноября доложил, что начинает форсирование Финского залива для возвращения в базу. Поскольку в точку встречи с эскортными силами она не прибыла, можно предположить, что «Щ-306» погибла в результате подрыва на мине в районе Наргенской минной позиции. По послевоенным данным во время действий «Щ-306» в данном районе погиб транспорт «Эльбинг IX» (467 брт) и получили повреждения еще два судна.Срок боевой службы - 16,8 месяца (22 июня 1941 г. - 16 ноября 1942 г.). 2 боевых похода (37 суток).
• «Щ-307» (Треска")Головная лодка в серии V-бис-2. Заложена 6 ноября 1933 г. в Ленинграде на заводе № 189 (Балтийский судостроительный завод), заводской № 249. 1 августа 1934 г. спущена на воду. 17 августа 1935 г. вошла в состав Балтийского флота.22 июня 1941 г. встретила под командованием капитан-лейтенанта Петрова Николая Ивановича в составе Отдельного учебного дивизиона подводных лодок в Ориенбауме. С 24 июля находилась на позиции в районе Либавы, где 30 июля пыталась атаковать подводную лодку противника и потопила ее. В августе участвовала в Таллиннском переходе в составе отряда прикрытия. В декабре командиром корабля назначается капитан-лейтенант (в последствии капитан 3 ранга) Момот Николай Онуфриевич 23 сентября 1942г. вышла из Кронштадта в боевой поход и 27 сентября заняла позицию в районе о. Хувудшер. Там неоднократно обнаруживала суда, но из-за того, что они шли в шведских территориальных водах от атак отказывалась. Поэтому 30 сентября «Щ-307» сместили к Аландским островам. В этом боевом походе, как выяснилось после войны, целенаправленным поиском "Щ-307» занималась финская подводная лодка «Ику-Турсо», начав его 11 октября. Уже 12 октября финская подводная лодка обнаружила советскую по шуму дизелей, однако, по счастливому стечению обстоятельств, "Щ-307» погрузилась, даже не подозревая, что по ней уже вышли в атаку. «Ику-Турсо», потеряв контакт, вновь обнаружила советскую подводную лодку только в 20.44 26 октября и попыталась атаковать ее артиллерийским огнем, но вспышки собственных выстрелов ослепили находившихся на мостике, «Щ-307» вновь была потеряна. 27 октября советская подводная лодка вновь была обнаружена по шуму дизелей. На этот раз «Ику-Турсо» атаковала «Щ-307» торпедами, а затем открыла артиллерийский огонь. Н.О. Момот вовремя обнаружил противника, энергичным маневром уклонился от торпед и произвел срочное погружение. Командир финской подводной лодки, наблюдая это погружение счел советскую подводную лодку потопленной. 24 февраля 1944г. командиром корабля назначен капитан-лейтенант (впоследствии капитан 3 ранга) Калинин Михаил Степанович. 5 ноября вышло из строя управление вертикальным рулем и 7 ноября лодка досрочно прибыла в Турку. 17 января 1945 г. во время доливки аккумуляторов началось интенсивное выделение хлора (оказывается в базе выдали не дистиллированную, а загрязненную воду), «Щ-307» вынуждена была вернуться в базу. 6 марта награждена орденом "Красного Знамени".Срок боевой службы - 46,5 месяца (22 июня 1941 г. - 9 мая 1945 г.). 4 боевых похода (126 суток). 11 торпедных атак , в результате которых потоплено 3 судна (6541 брт) и 1 корабль, кроме этого, возможно, потоплено еще 3 судна и повреждено 3 судна.
• «Щ-309» ("Дельфин")Заложена 6 ноября 1933 г. в Горьком на заводе № 112 (Красное Сормово), заводской № 550/3. 10 апреля 1934 г. спущена на воду. 20 ноября 1935 г. вошла в состав Краснознаменного Балтийского флота. Участвовала в Советско-Финляндской войне.22 июня 1941 г. встретила под командованием капитан-лейтенанта (впоследствии капитан 3 ранга) Кабо Исаака Самойловича в составе 6 дивизиона 2 бригады подводных лодок в Таллинне. С 25 июня безуспешно действовала на подходах к стокгольмским шхерам. Из-за нерешительности командира и низкой подготовки личного состава все возможности для атаки противника были упущены. 27 сентября вышла на позицию к западу от о. Малый Тютерс на случай попытки прорыва к Кронштадту эскадры германских кораблей. 9 ноября вышла в море в район Мемель-Виндава, где не смогла произвести ни одной атаки и 26 ноября прибыла в бухту Суркюла для встречи с эскортом. Ожидание растянулось на десять суток и, с учетом ледовой обстановки, прибыла в Кронштадт только 11 декабря. 1 марта 1943г. присвоено звание "Гвардейская". 26 марта командиром корабля назначен капитан-лейтенант (впоследствии капитан 3 ранга) Филов Николай Александрович. Летом 1944г. в течение месяца отрабатывала задачи боевой подготовки на Ладожском озере. 4 октября вышла в боевой поход, однако у командира обнаружилась болезнь глаз ("куриная слепота"). Поэтому лодка днем лежала на грунте, а ночью всплывала только для зарядки аккумуляторов. Н.А. Филов донес о потере зрения и 21 октября «Щ-309» вернули в базу. 27 октября командиром корабля назначен капитан 3 ранга Ветчинкин Павел Петрович, и 31 октября лодка вышла в море вторично. 21 ноября безуспешно атаковала два эсминца противника и отказалась от атаки отряда боевых кораблей в составе крейсера и эскадренных миноносцев из-за малых глубин и неуверенности в натренированности личного состава. 22 февраля 1945 г. прибыла на позицию у Либавы, имея на борту командира бригады контр-адмирала С.Б. Верховского, которому Нарком ВМФ приказал лично научить командиров подводных лодок действовать более эффективно. 23 февраля потопила транспорт «Гетинген», но в дальнейшем поход складывался не удачно и, израсходовав в трех безуспешных атаках все оставшиеся торпеды, «Щ-309» вернулась в базу задолго до истечения срока автономности. 30 марта вновь выходит в море, где ее неоднократно атаковали противолодочные силы, поэтому «Щ-309» действовала только ночью, а днем отлеживалась на грунте. В связи с выходом из строя одного дизеля, 6 мая покинула позицию и 10 мая прибыла в Турку.Срок боевой службы - 46,5 месяца (22 июня 1941 г. - 9 мая 1945 г.). 8 боевых походов (230 суток). 14 торпедных атак, в результате которых потоплено 4 судна (12357 брт) и, возможно, повреждено 2 судна.
• «Щ-310» ("Белуха")Заложена 6 ноября 1933 г. с Горьком на заводе № 112 (красное Сормово), заводской № 550/4. 10 апреля 1935 г. спущена на воду. 21 августа 1936 г. вошла в состав Краснознаменного Балтийского флота. Участвовала в Советско-Финляндской войне.22 июня 1941 г. встретила под командованием капитан-лейтенанта (впоследствии капитан 3 ранга) Ярошевича Дмитрия Клеметьевича в составе 6 дивизиона 2 бригады подводных лодок в Таллинне. С 24 июня по 10 июля находилась на позиции в Балтийском море, встреч с противником не имела. При возвращении в базу 11 июля на походах к Соэла-Вяйну ночью обнаружила погружающуюся подводную лодку противника. Вместо того что бы атаковать ее, старший на борту командир дивизиона капитан 2 ранга М.В. Федотов приказал погрузиться и лечь на грунт. С возвращением на базу он был снят с должности и назначен командиром подводной лодки. С 21 сентября находилась у о. Гогланд с целью недопущения внезапного прорыва к Кронштадту эскадры германских кораблей. 30 сентября 1942г. одна из выпущенных торпед начала циркуляцию, и подводной лодке пришлось уклоняться от нее. 3 октября обнаружила подводную лодку противника отрабатывающую задачи боевой подготовки в обеспечении миноносца. В момент атаки заклинило горизонтальные рули и подводную лодку выбросило на поверхность . Выпущенная торпеда, да и сама «Щ-310» были замечены, подводная лодка противника уклонилась погружением. 9 октября при возвращении в базу подорвалась на мине. Взрывом сильно повредило носовую часть, ряд приборов и механизмов, в первый отсек стала поступать вода - подводная лодка легла на грунт. Устранив основные повреждения, самостоятельно дошла до базы, где встала в длительный ремонт. 15 марта 1944г. командиром корабля назначен капитан-лейтенант (впоследствии капитан 3 ранга) Богорад Семен Наумович. Летом в течение месяца отрабатывала задачи боевой подготовки на Ладожском озере. Установлена гидроакустическая станция «Дракон-129». 6 марта 1945г. присвоено звание "Краснознамённая".Срок боевой службы - 46,5 месяца (22 июня 1941 г. - 9 мая 1945 г.). 5 боевых походов (149 суток). 22 торпедные атаки, в результате которых потоплено 6 судов (10334 брт), возможно, еще потоплено 4 судна.
• «Щ-311» ("Кумжа")Заложена 6 ноября 1933 г. в Горьком на заводе № 112 (Красное Сормово), заводской № 550/5. 10 апреля 1935 г. спущена на воду. 21 августа 1936 г. вошла в состав Краснознаменного Балтийского флота. Участвовала в Советско-Финляндской войне и 7 февраля 1940г. удостоена звания "Гвардейская".22 июня 1941 г. встретила под командованием капитан-лейтенанта Сидоренко Петра Антоновича в составе 6 дивизиона 2 бригады подводных лодок в Таллине. 25 июня заняла позицию в районе Норчепингской бухты, где в течение 10 суток 13 раз обнаруживала цели, но только один раз попыталась атаковать, да и то неудачно - командир забыл отдать приказание на подготовку торпедных аппаратов и вспомнил об этом только в момент команды "Пли!". 27 сентября высылалась на позицию к западу от о. Гогланд на случай попытки прорыва к Кронштадту эскадры германских кораблей. 9 ноября вышла из Кронштадта для действий в районе маяка Эландсрев. 15 ноября обнаружила сначала ходовые огни, а затем и одиночно идущий транспорт. Сблизившись на дистанцию 2 - 2,5 каб, безуспешно выполнила четыре торпедные атаки. После этого был открыт огонь из обоих 45-мм орудий с дистанции 3 - 5 каб., только тогда транспорт выключил ходовые огни и развернулся в сторону берега. Вскоре попала под огонь береговой батареи и легла на курс отхода, израсходовав 20 45-мм снарядов и добившись нескольких попаданий. В дальнейшем контактов и противником не имела. С прибытием в базу командиром корабля назначен капитан 3 ранга Пудяков Анисим Антонович. 10 октября 1942г. вышла из Кронштадата для действий в Балтийском море. однако 15 октября в районе Порккалы потоплена глубинными бомбами финских сторожевых катеров «VMV-13» И «VMV-15».Срок боевой службы - 15,7 месяца (22 июня 1941 г. - 15 октября 1942 г.). 4 боевых похода (60 суток). 4 торпедные атаки.

Награды

Были награждены орденом Красного Знамени ПЛ «Щ-307", «Щ-310".

Удостоились гвардейского звания ПЛ «Щ-309" Балтийского флота, «Щ-205" Черноморского флота

Судьба серии

• Щ-121, с 10.6.1949 -С-121. С 12.2.1947 по 23.4.1953 входила в состав 5-го ВМФ. 26.6.1954 исключена из состава ВМФ в связи со сдачей в ОФИ для демонтажа и реализации и 1.10.1954 расформирована.
• Щ-122, с 10.6.1949 - С-122. С 12.2.1947 по 23.4.1953 входила в состав 5-го ВМФ. 26.6.1954 исключена из состава ВМФ в связи со сдачей в ОФИ для демонтажа и реализации и 1.10.1954 расформирована.
• Щ-123, с 10.6.1949 - С-123. С 12.2.1947 по 23.4.1953 входила в состав 5-го ВМФ. 26.6.1954 исключена из состава ВМФ в связи со сдачей в ОФИ для демонтажа и реализации и 1.10.1954 расформирована.
• Щ-124, с 10.6.1949-С-124. С 12.2.1947 по 23.4.1953 входила в состав 5-го ВМФ. 26.6.1954 исключена из состава ВМФ в связи со сдачей в ОФИ для демонтажа и реализации и 1.10.1954 расформирована.
• Щ-125, с 10.6.1949-С-125, с 15.9.1953-КБП-32, с 12.1.1957-УТС-62. С 12.2.1947 по 23.4.1953 входила в состав 5-го ВМФ. 17.8.1953 выведена из боевого состав, разоружена, пе­реформирована в КБП и поставлена на прикол, 12.1.1957 отнесена к подклассу УТС, а 17.9.1971 исключена из списков судов ВМФ в связи со сдачей в ОФИ для демонтажа и реализации и 31.12.1971 расформирована.
• Щ-205, с 16.6.1949-С-205. 11.9.1954 ис­ключена из состава ВМФ в связи со сдачей в ОФИ для демонтажа и реализации, 31.12.1954 расформирована и впоследствии разделана на металл в Инкермане.
• Щ-207, с 16.6.1949 - С-207, с 6.10.1954 -КБП-43, с 12.1.1957-УТС-36. 11.9.1954 вы­ведена из боевого состава, разоружена, пе­реформирована в КБП и поставлена на при­кол, 12.1.1957 отнесена к подклассу УТС, а 16.7.1957 исключена из списков судов ВМФ в связи с передачей спецполигону ВВС ВМФ на Каспийском море для использования в ка­честве мишени при выполнении боевых упраж­нений.
• Щ-307, с 16.5.1949 - ПЗС-5. 23.4.1948 вы­ведена из боевого состава, разоружена, пере­формирована в ПЗС и в Лиепае поставлена на прикол, а 8.4.1957 исключена из списков судов ВМФ в связи со сдачей в ОФИ для демонтажа и реализации, 7.5.1957 расформирована и разде­лана на металл в Лиепае. Рубка ПЛ до 1994 г. стояла в качестве памятного знака на террито­рии бригады ПЛ в Лиепае, а накануне 50-летия Победы установлена как экспонат Музея Вели­кой Отечественной войны на Поклонной горе в Москве.
• Щ-309. 3.3.1949 исключена из состава ВМФ в связи со сдачей в ОФИ для демонтажа и реа­лизации, 1.10.1949 расформирована и впослед­ствии разделана на металл в Лиепае.
• Щ-310, с 9.6.1949 - С-310. 17.8.1953 исклю­чена из состава ВМФ в связи со сдачей в ОФИ для демонтажа и реализации, 1.10.1953 рас­формирована и впоследствии разделана на металл в Лиепае.

Этот корабль в искусстве

Командир счастливой «Щуки» (СССР, 1972)

Литература и источники информации

1. Бережной С.С. – Корабли и суда ВМФ СССР. 1928 – 1945: Справочник. – М.: Воениздат, 1988. – 710 с.: ил.
